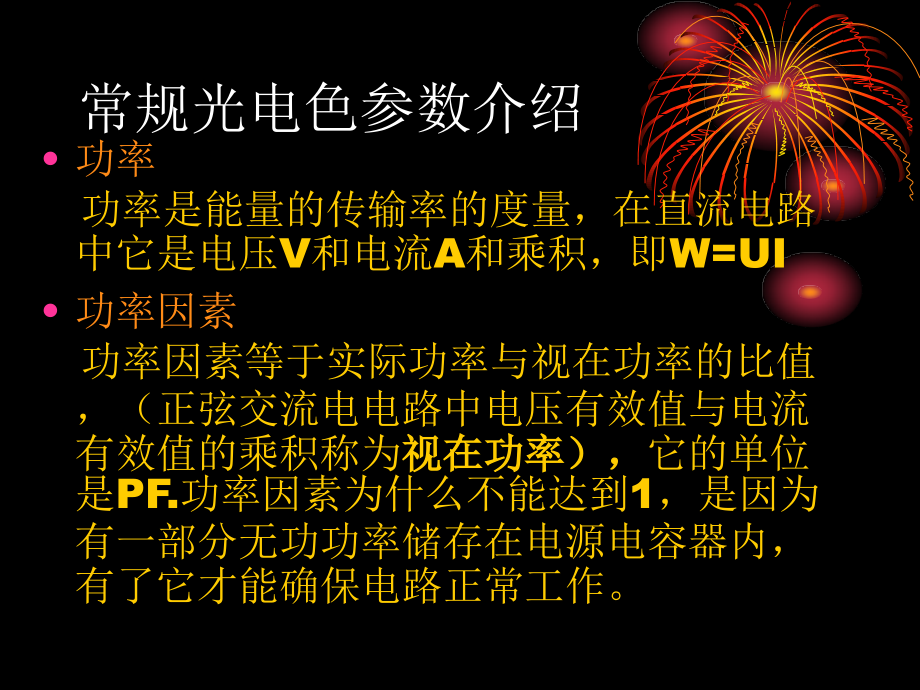

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,LED,灯管基础常识,常规参数和含义讲解,主要结构介绍,使用场合介绍,客户关心问题讲解,结束语,常规光电色参数介绍,功率,功率是能量的传输率的度量，在直流电路中它是电压,V,和电流,A,和乘积，即,W=UI,功率因素,功率因素等于实际功率与视在功率的比值，（正弦交流电电路中电压有效值与电流有效值的乘积称为,视在功率），,它的单位是,PF.,功率因素为什么不能达到,1,，是因为有一部分无功功率储存在电源电容器内，有了它才能确保电路正常工作。,输入电压,即,LED,正常工作所需要的电压值，这里全球根据不同国家又有不同的输入电压值，我们通常指的全电压就是,AC85V265V,我们现在的,LED,灯具销售在国内都是,220V,的输入电压，日本是,100V,电压，马来西亚是,230V240V,电压,USA,是,112V120V,等等根据区域不同输入电压也有很大区别。,色温,光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。以,K,（,Kelvin,，或称开氏温度）为单位（,K=+273.15,）。因此，黑体加热至呈红色时温度约,527,即,800K,，,冷白，正白，暖白的区别：,暖白是,3000K,左右，正白是,6000K,左右，冷白就是,6500K,以上了。如下图：,光通量,：,由一光源所发射并被人眼感知的所有辐射能称的为光通量，即光源发射并被人的眼睛接收的能量之总各即为光通量（,）。单位：流明（,Lm,），表示发光体发光的多少，发光愈多流明数愈大。,发光效率,(),：,单位：流明每瓦（,LM/W),代表光源将所消耗的电能转换成光的效率,.,目前我们的,LED,灯管至少也在,80LM/W,以上。,光强（,I,）,单位：（,cd,）一般来讲，光线都是向不同方向发射的，并且强度各异，可见光在某一特定方向内所发射的强度就叫光强。,照度,单位：勒克斯,(,Lux,lx),照度是光通量与被照面的比值。,1,lux,的照度为,1 lumen,的光通量均匀分布在面积为一平方米的区域。,显色指数,光源对物体的显色能力称为显色性，一般认为人造光源应让人眼正确地感知色彩，就如同在太阳光下看东西一样。白炽灯的显色指数定义为,100,，视为理想的基准光源。,Ra,值接近,100,，显色性越好 ，,Ra,值越低，所呈现的颜色越失真。,参考下图理解各专业术语会更容易、更形象。,LED,灯管主要结构,LED,灯具本身由灯管外壳、堵头，灯珠、线路板、电源组成，每个部件都可以拆装，其中任何一个部件坏了，皆可维修，,LED,灯具的所有材质均可回收再利用。它是一种很环保的照明产品。,LED,日光灯既然称为日光灯，那么它的结构一定是荧光灯的模样，连长短粗细都是一致的，甚至称呼也是,T10,T8,T5,，也是一样，也就没有什么可以讨论了。,LED,灯管组成结构,驱动电源,LED,灯板,PC+AL,外管,堵头,LED,灯管结构设计的发展,一，全塑灯管,早期的,LED,灯管采用的都是,PC,管，主要是早期的驱动电源是非隔离式电源，为了避免触电而用,PC,管，采用的灯珠是,5DIP,草帽灯珠，很快证明了这种灯管的光衰,很严重，主要是散热问题，,热量全部堵在管内无法散出,去，再加上草帽灯珠寿命本,来就短，所以灯管的使用寿,命就有了局限。,所以目前我司主要生产,SMD,灯管。,半塑半铝管,发现散热问题后就想到了灯管发光面用透光好的,PC,面料，需要散热的就用铝管材料，电源就放在铝管里面，,但灯管功率在,20W,左右，它的,散热量还是很大的，所以半塑,半铝的灯管也不能从根本上解决,散热问题，于是就有了后来的一,种扇骨型铝管。,在目前我司还是以,PC+AL,的灯管为主，,PC,管已经被社会淘汰了。,扇骨型铝管,它最大的优势就是电源外置，散热充分。它采用扇骨型的散热结构，大大增加了散热面积，相对半塑,半铝的铝管，散热面积至,少增加了,3,倍以上，再加,上电源外置，又可以减少,热量，大大延长了,LED,的使用寿命。,目前我司也在外置电源上有项目，预计在香港展上会推出我们的新产品。,LED,灯管尺寸规格,型号,尺寸,A,（含堵头）,备注,T8-0.6M,588mm1,参照普通灯管,T8-0.9M,894mm1,参照普通灯管,T8-1.2M,1198mm1,参照普通灯管,T8-1.5M,1498mm1,T8-2.4M,2367mm1,LED,灯管使用场合简介,led,灯具散发的热量很少，它们非常适合使用在厨房，橱柜，办公室，或者是任何离您工作相对较近的场合。,应用范围：,家居照明，天花筒灯，办公照明，小区照明，商场超市，档口商铺，酒楼酒店，酒吧，咖啡厅，西餐厅，娱乐场所，家庭小夜灯，节日气氛用灯，太阳能照明应用，城市亮化美化工程等应用广泛。,LED,灯管的优势,LED,节能灯是用高亮度白色发光二极管发光源，光效高、耗电少，寿命长、易控制、免维护、安全环保；是新一代固体冷光源，光色柔和、艳丽、丰富多彩、低损耗、低能耗，绿色环保，适用家庭，商场，银行，医院，宾馆，饭店他各种公共场所长时间照明,一，高效节能：,一千小时仅耗几度电（普通,60W,白炽灯十七小时耗,1,度电，普通,10W,节能灯一百小时耗,1,度电），低压驱动,超低功耗（单管,0.05W,）,.,发光功率转换接近,98%,发上,LED,灯具比传统节能照明灯具节能,60%-80%,以上,并且安装灵活方便,耐用可靠。,二，超长寿命：,半导体芯片发光，无灯丝，无玻璃泡，不怕震动，不易破碎，使用寿命,3,万到,5,万小时（普通白炽灯使用寿命仅有一千小时，普通节能灯使用寿命也只有八千小时），是普通灯泡的,30,倍,相当于不间断照明三年时间。,三，健康：,光线健康光线中不含紫外线和红外线，不产生辐射（普通灯光线中含有紫外线和红外线）,四，绿色环保：,不含汞和氙等有害元素，利于回收，而且不会产生电磁干扰（普通灯管中含有汞和铅等元素，节能灯中的电子镇流器会产生电磁干扰）,LED,不含汞，无污染，我们知道荧光灯含汞，一旦荧光灯玻璃破碎，就会污染周围空气，汞是种有毒物质，汞蒸气达到,0.043mg,时会使人在,2,到,3,个月内慢性中毒，而,LED,日光灯中不含任何有毒物质，是一种完全绿色环保无污染光源，,五，保护视力：,直流驱动，无频闪（普通灯都是交流驱动，就必然产生频闪）,六，安全系数高：,所需电压、电流较小，发热较小，不产生安全隐患，于矿场等危险场所,七，光效率高：,发热小，,90%,的电能转化为可见光（普通白炽灯,80%,的电能转化为热能，仅有,20%,电能转化为光能）,八，市场潜力大：,低压、直流供电，电池、太阳能供电，于边远山区及野外照明等缺电、少电场所,客户关注问题,寿命,假如不考虑电源和驱动的故障，,LED,的寿命表现为它的光衰，也就是时间长了，亮度就越来越暗，直到最后熄灭。通常定义衰减,30%,的时间作为其寿命。,它可以达到超长寿命在,50,000,小时以上，是传统钨丝灯的,50,倍以上，对普通家庭照明可谓,“,一劳永逸,”,。,LED,采用高可靠的先进封装工艺,共晶焊，充分保障,LED,的超长寿命,温度,低能耗,所需电压电流小,低热量,发光热量少,不产生安全隐患,安全系数高,LED,照明属于固体发光源,环氧树脂封装,发光体部分不易松动,.,不存在灯丝易烧,热沉积。,如果在环境温度,45,时，散热器的表面温度就是,55,，因为我们采用的是铝管，铝基板和散热铝管之间的热阻大约,50/W,，到,LED,底板的温度大约在,60,，因此寿命,5,万小时是可以有保障的。,“低碳生活”,(low-,carbonlife,),就是指生活作息时所耗用的能量要尽力减少，从而减低碳，特别是,二氧化碳,的排放量，从而减少对,大气,的污染，减缓,生态,恶化，主要是从,节电,节气和,回收,三个环节来改变生活细节。,仅以节能灯为例，曾有专家测算，到,2010,年，预计全国,2.7,万亿度用电量中照明用电量将超过,3000,亿度，如果全国有,1/3,的白炽灯换成,LED,节能灯，每年能省下一个三峡工程的年发电量。”,因此中国政府明确的把,led,照明列入节能减排的首选，并且对,led,照明事业进行了大力的扶持。,“低碳”“节能”为LED照明插上腾飞的翅膀,TKANK YOU!,谢谢噢！,不足之处请给予指正,祝大家在胜景工作开心！,徐占松,2010-06-19,
