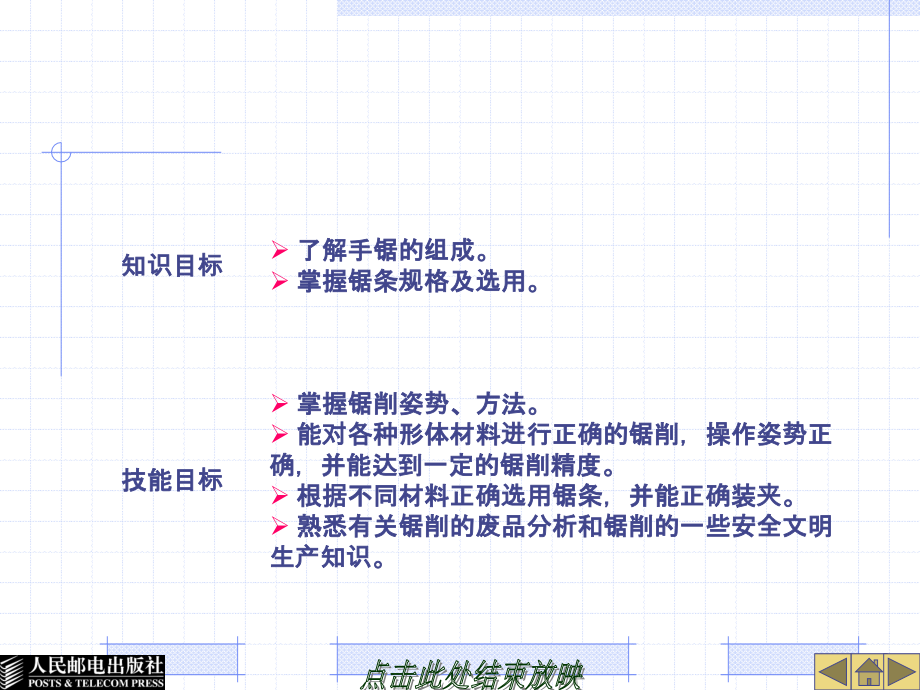

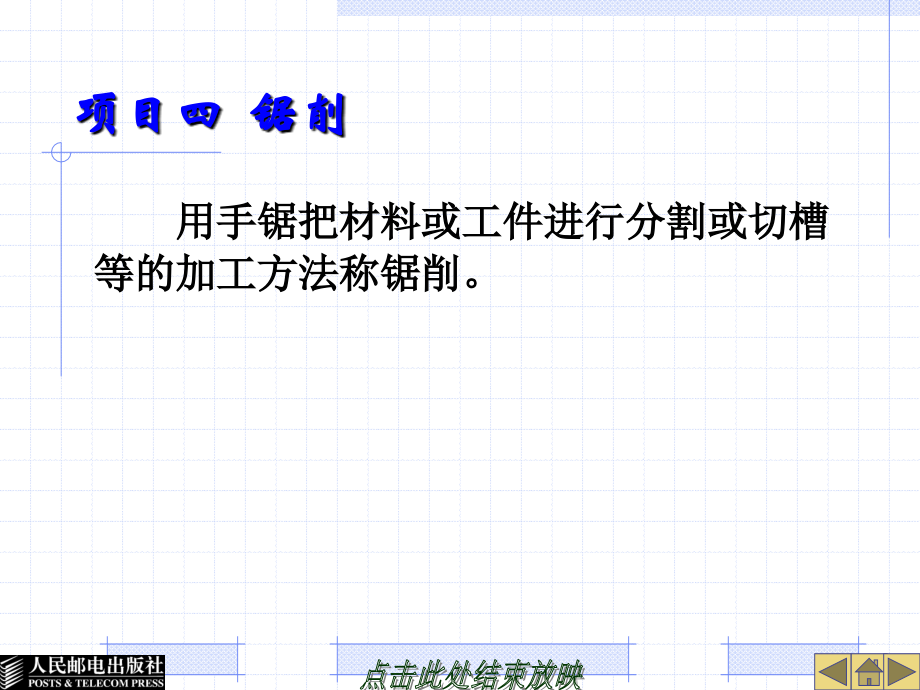

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,Page,*,点击此处结束放映,项目四 锯削,用手锯把材料或工件进行分割或切槽等的加工方法称锯削。,知识目标,了解手锯的组成。,掌握锯条规格及选用。,技能目标,掌握锯削姿势、方法。,能对各种形体材料进行正确的锯削，操作姿势正确，并能达到一定的锯削精度。,根据不同材料正确选用锯条，并能正确装夹。,熟悉有关锯削的废品分析和锯削的一些安全文明生产知识。,任务一 锯 削 工 具,锯削工具可以锯断各种原料或半成品、工件多余部分，在工件上锯槽等。,一、手锯,手锯由锯弓和锯条两部分组成。,锯弓用于安装和张紧锯条，有固定式和可调节式两种，如图,4.1,所示。,（,b,）,图,4.1,锯弓的形式,二、锯条,锯条一般用渗碳软钢冷轧而成，经热处理淬硬。,锯条的长度以两端安装孔中心距来表示，常用的为,300mm,。,1,锯齿角度,锯条的一边有交叉形或波浪形排列的锯齿，它的切削角度如图,4.2,所示。,其前角,0,=90,，后角,0,=40,，楔角,0,=50,。,图,4.2,锯齿的切削角度,2,锯齿的粗细,锯齿的粗细是以锯条每,25mm,长度内的齿数来表示的。,一般根据锯条锯齿和牙距的大小，锯齿可分为细齿（,1.1mm,）、中齿（,1.4mm,）和粗齿（,1.8mm,）三种，使用时应根据所锯材料的软硬和厚薄来选用。,锯齿的选择：,（,1,）锯削软材料（如纯铜、铝、铸铁、低碳钢和中碳钢等）且较厚的材料时应选用粗齿锯条。,（,2,）锯削硬材料或薄的材料（如工具钢、合金钢、各种管子、薄板料等）时应选用细齿锯条，否则会因齿距大于板厚，使锯齿被钩住而崩断。,（,3,）在锯削截面上至少应有三个齿能同时参加锯削，这样才能避免锯齿被钩住和崩裂。,3,锯路,为了减少锯缝两侧面对锯条的摩擦阻力，避免锯条被夹住或折断，锯条在制造时，锯齿按一定的规律左右错开，排列成一定的形状，称为锯路。,锯路有交叉形和波浪形等，如图,4.3,所示。,图,4.3,锯路,任务二 锯削技能练习,一、手锯握法,手锯握法为右手满握锯柄，左手轻扶在锯弓前端，如图,4.4,所示。,图,4.4,手锯握法,二、锯削姿势,1,姿势,锯削时的站立位置和身体摆动姿势与锉削基本相似，注意摆动要自然。,2,锯削压力,锯削运动时，推力与压力由右手控制，左手主要配合右手扶正锯弓，压力不要过大。,手锯推出时为切削行程，应施加压力，返回行程时不切削，不施加压力做自然拉回。,工件将锯断时，右手施加的压力要小，避免压力过大时，锯条断裂，伤及人身。,3,锯削运动,锯削运动是小幅度的上下摆动式运动，手锯推进时，身体略向前倾，双手随着压向手锯的同时，左手上翘，右手下压，回程时右手上抬，左手自然跟回。,锯削运动的速度一般为,40,次,/min,左右，锯削硬材料慢些，锯削软材料快些，同时，锯削行程应保持均匀，返回行程的速度相对快些。,三、锯削方法,1,锯条安装,图,4.5,锯条的安装,2,装卡工件,（,1,）工件一般应夹持在台虎钳的左面，以便操作。,（,2,）工件伸出钳口不应过长，防止工件在锯削时产生振动（应保持锯缝距离钳口侧面,20mm,左右）。,（,3,）锯缝线要与钳口侧面保持平行，便于控制锯缝不偏离划线线条。,（,4,）夹紧要牢靠，同时要避免将工件夹变形和夹坏已加工表面。,3,起锯方法,起锯有远起锯和近起锯两种，如图,4.6,所示。,（,a,）远起锯 （,b,）起锯角过大 （,c,）近起锯,图,4.6,起锯方法,4,锯削方法,（,1,）棒料,若锯削的断面要求平整，应从开始连续锯到结束。,（,2,）管子,锯削管子前，应划出垂直于轴线的锯削线。,（,a,）管子的夹持 （,b,）转位锯削,图,4.7,管子的夹持和锯削,（,3,）薄板料,锯削时应从薄板料宽面上锯下去，若只能在薄板料的狭面上锯下去时，可用两块木板夹持，连木块一起锯下，避免锯齿钩住，同时也增加了薄板料的刚度，使锯削时不发生颤动，如图,4.8,所示。,（,a,）（,b,）,图,4.8,薄板料锯削方法,（,4,）深缝锯削,当锯缝的深度超过锯弓的高度时，应将锯条转过,90,重新装夹，使锯弓转到工件的旁边。,（,a,）（,b,）（,c,）,图,4.9,深缝锯削,四、锯削的废品分析,锯削时常出现锯条损坏和工件报废等缺陷，其原因如下（表,4.1,）。,缺,陷,形,式,产,生,原,因,锯条折断,1,锯条选用不当或起锯角度不当,2,锯条装夹过紧或过松,3,工件未夹紧，锯削时工件有松动,4,锯削压力太大或推锯过猛,5,强行矫正歪斜锯缝或换上的新锯条在原锯缝中受卡,6,工件锯断时锯条撞击工件,锯齿崩裂,1,锯条装夹过紧,2,起锯角度太大,3,锯削中遇到材料组织缺陷，如杂质、砂眼等,锯缝歪斜,1,工件装夹不正,2,锯弓未扶正或用力歪斜，使锯条背偏离锯缝中心平面，而斜靠在锯削断面的一侧,3,锯削时双手操作不协调,表,4.1,锯削的废品分析,五、锯削的安全文明生产,（,1,）工件装夹要牢固，即将被锯断时，要防止断料掉下，同时防止用力过猛，将手撞到工件或台虎钳上受伤。,（,2,）注意工件的安装、锯条的安装，起锯方法、起锯角度的正确，以免一开始锯削就造成废品和锯条损坏。,（,3,）要适时注意锯缝的平直情况，及时纠正。,（,4,）在锯削钢件时，可加些机油，以减少锯条与锯削断面的摩擦并冷却锯条，提高锯条的使用寿命。,（,5,）要防止锯条折断后弹出锯弓伤人。,（,6,）锯削完毕，应将锯弓上张紧螺母适当放松，并将其妥善放好。,
