核电厂系统与设备(第四讲).ppt

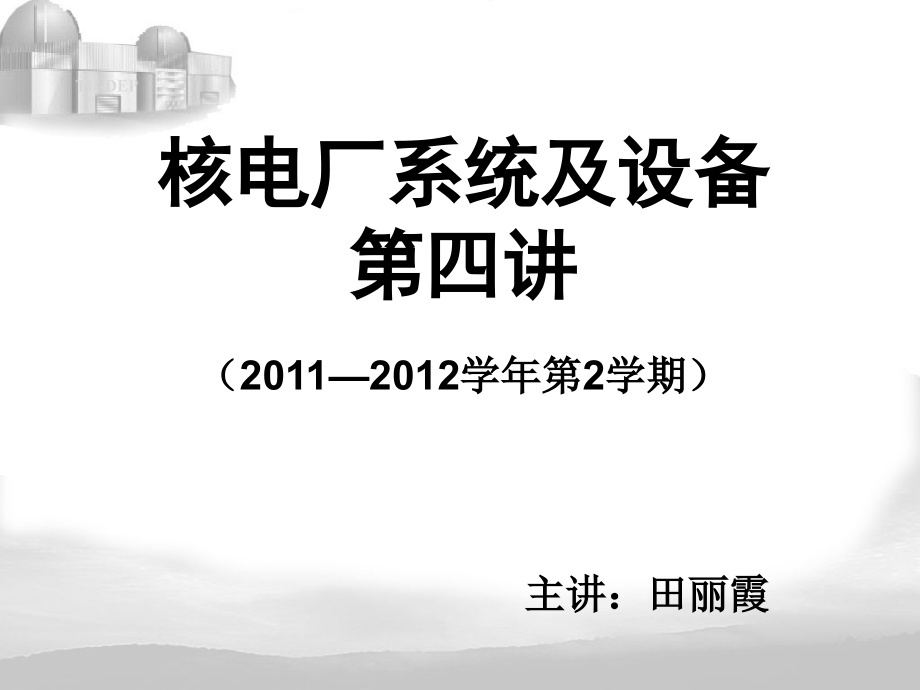

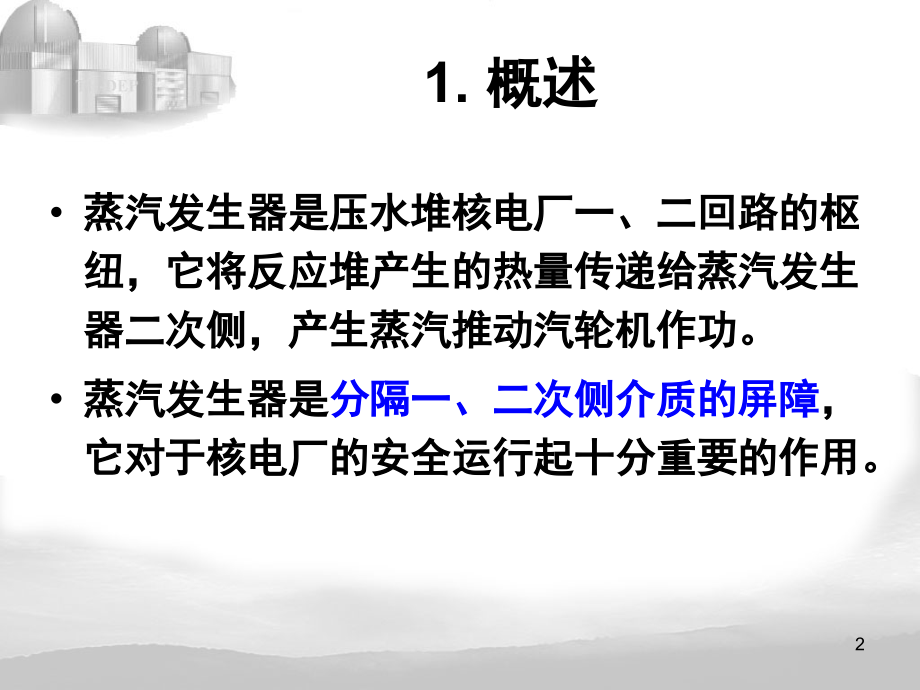

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,核电厂系统及设备,第四讲,（,20112012,学年第,2,学期）,主讲：田丽霞,1,.,概述,蒸汽发生器是压水堆核电厂一、二回路的枢纽，它将反应堆产生的热量传递给蒸汽发生器二次侧，产生蒸汽推动汽轮机作功。,蒸汽发生器是,分隔一、二次侧介质的屏障,，它对于核电厂的安全运行起十分重要的作用。,2,3,4,5,6,7,8,9,10,压水堆核电厂运行经验表明，,蒸汽发生器传热管断裂事故在核电厂事故中居首要地位,。,据报道，国外压水堆核电厂的,非计划停堆事故中约有四分之一是因蒸汽发生器问题造成的。,11,蒸汽发生器传热管面积占一回路承压边界面积的,80,左右，传热管壁一般为,11.2mm,。因而传热管是整个一回路压力边界中最薄弱的部分。,12,因此，各核电国家都把改进和研究蒸汽发生器技术作为完善压水堆核电厂技术的重要环节，制定了庞大的改进研究计划，其中包括蒸汽发生器热工水力、腐蚀与传热管材料的研制、蒸汽发生器结构设计的改进、无损探伤技术、传热管振动、磨损疲劳研究和二回路水质控制等。这些课题涉及多种学科。,13,蒸汽发生器的分类：,蒸汽发生器可按,工质流动方式、传热管形状、,安放形式以及结构特点,分类：,按照二回路工质在蒸汽发生器中流动方式，可分为,自然循环蒸汽发生器和直流,(,强迫循环,),蒸汽发生器；,14,按传热管形状可分为,U,形管、直管、螺旋管蒸汽发生器；,按设备的安放方式可分为,立式和卧式蒸汽发生器,；,按结构特点还有带预热器和不带预热器的蒸汽发生器。,15,在压水堆核电厂使用较广泛的有三种：立式,U,形管自然循环蒸汽发生器、卧式自然循环蒸汽发生器和立式直流蒸汽发生器。,其中,立式,U,形管自然循环蒸汽发生器应用最为广泛,。表,3.3,给出了几种主要蒸汽发生器的特征。,16,几种主要的蒸汽发生器,17,18,表,3.5 59/19,型蒸汽发生器的主要设计参数,19,2,蒸汽发生器典型结构和工质流程,2.1,立式自然循环,U,形管蒸汽发生器,2.1.1,工质流程,反应堆冷却剂经进口接管进入入口水室，然后进入,U,形管束，流经传热管内时，将热量传给二次侧，冷却剂经出口水室离开蒸汽发生器。,二次侧给水通过给水环分配到环形下降通道内，与由汽水分离器分离出来的再循环水混合后，在底部经管束套筒缺口折流向上，进入传热管束区，沿管间流道向上吸收一次侧的热量，被加热至沸腾，产生蒸汽。,20,汽水混合物离开传热管束后经上升段进入第一级汽水分离器，由此分离出大部分水分，再进入由人字型板组成的第二级汽水分离器。分离出的水向下经疏水管，与其它再循环水混合。经二次分离的蒸汽湿度降至,0.25%,以下，经出口管送往汽轮机。,21,2.1.2,结构,立式自然循环,U,形管蒸汽发生器结构大致分成两部分，加热段和汽水分离段。,22,1,）加热段结构,a U,形管束,b,管板,c,下封头,d,支撑隔板及防振拉条,e,管束套筒,f,二次侧流量分配板,23,a U,形管束,传热管对保障核电厂安全运行极为重要。为寻找高性能耐腐蚀的传热管材，作了大量工作。,60,年代后，美国采用,Inconel,600,合金，近几年改用,Inconel,690,合金。该材料的抗腐蚀能力有显著改善。,24,b,管板,管板是一二次侧压力边界的一部分，它用低合金高强度钢锻造而成。蒸汽发生器的管板厚度达,500700mm,，属超厚锻件，要求材料具有优良的塑韧性及淬透性。大型管板的管孔达近万个，而且对孔径公差、节距公差、管孔光洁度都要求很高。深钻孔成为蒸汽发生器制造的关键工艺,也是决定管板制造加工周期的重要因素。,25,26,27,28,c,下封头,下封头是蒸汽发生器中承受压差最大的部件，通常呈半球形。由于表面开有四个大孔，应力状态十分复杂，通常采用冲压成型制造，技术难度大；有的采用低合金钢铸造,(,大亚湾,),，工艺较简单，但须严格控制铸件质量。,29,D,支撑隔板及防振拉条,管束是呈正方形排列的倒,U,形管。管束直段分布有若干块支撑板，用以保持管子之间的间距。,U,形管的顶部弯曲段有防振杆防止管子振动。,30,早期的支撑板采用圆形管孔和流水孔结构，导致在缝隙区出现局部缺液传热状态，因此产生化学物质浓缩。,新的设计普遍采用,四叶梅花孔,（图,3.30,）。这种开孔将支撑孔和流通孔道结合在一起，增加了管,-,孔之间的流速，减少了腐蚀产物和化学物质的沉积，使得该区的腐蚀状况大为改善。,31,图,3.30,支撑板四叶梅花形孔,32,e,管束套筒,管束套筒包围传热管束，降二次侧水分成下降通道与上升通道。其下端由支撑块支撑，留有间隙，使下降通道的水通过，进入管束区。,33,F,流量分配板,在管束下部略高于管板处，有一块流量分配板。板上钻的管孔比传热管的直径大，在中心处钻一大孔用于分配流量。流量分配板与,U,形管束中间设置的挡块相结合，保证在平面上给水分布大致均匀并以足够大的流速冲刷管板表面。,34,2,）汽水分离段,汽水分离器,蒸汽发生器的上部设有两级汽水分离器。汽水混合物离开传热管束后经上升段首先进入旋叶式分离器，除掉大部分水分，然后进入第二级分离器进一步除湿。第二级分离器一般是人字型板式干燥器。,35,A,旋叶式分离器,在分离筒内装有一组固定的螺旋叶片，当汽水混合物流过时，,由直线运动变为螺旋线运动,，由于,离心力作用,使汽水分离，在中心形成汽柱而在筒壁形成环状水层。水沿壁面螺旋上升至阻挡器，然后折返流经分离筒与外套筒构成的疏水通道而进入水空间。,36,37,38,b,第二级汽水分离器一般采用图,3.32,所示的带钩波纹板分离器。汽水混合物在波纹板间流动过程中多次改变流动方向，从而使夹带的小水滴被分离出来。波纹板上的多道挡水钩收集板面水膜并捕集蒸汽流中的水滴，分离出的水汇集后沿凹槽流入疏水装置。,39,40,2.1.3,汽水分离器的主要性能指标,a,、出口的蒸汽湿度,欧美各国规定，自然循环蒸汽发生器的蒸汽湿度为,0.25%,。这就要求分离器具有高的分离效率。,b,、分离器的阻力,在蒸汽发生器二次侧自然循环的总压降中，分离器的阻力占有重要份额。目前倾向于提高循环倍率，要解决的重要课题之一是降低分离器的阻力。但是这通常与提高分离效率是相矛盾的。,41,c,、单位面积的蒸汽负荷,提高单位面积的蒸汽负荷意味着减小蒸汽发生器上筒体的直径。这是决定分离器尺寸的重要指标，目前已达到,100kg/(m,2,s),的水平。,d,、蒸汽下携带量,蒸汽下携带量定义为一次分离后疏水中所含蒸汽的重量百分数。正常运行时，此值应小于,1%,。,42,为了充分利用一次侧出口区的传热面，在,U,形管束一回路侧出口布置了一体化预热器。在预热器中装有横隔板，使工质横向冲刷管束。部分给水由下部筒体进入预热器，在预热区被加热至接近饱和温度。,CANDU,采用。,43,2.2,卧式,U,形管自然循环蒸汽发生器,44,俄罗斯和一些东欧国家的压水堆核电中，广泛采用这种卧式自然循环蒸汽发生器。它是一种水平放置的单壳体结构。,这种蒸汽发生器的给水预热、二次侧蒸汽的产生、汽水分离及蒸汽干燥都在同一个外壳内进行。壳体由圆柱形筒体和封头组成。,45,壳体沿高度方向分成两部分：上部为汽水分离器，下部为淹没在水面以下的,U,形管加热区。,U,形管束固定在两个立式圆柱形联箱上。,传热管束采用奥氏体不锈钢，管子内表面进行电化学抛光，外表面进行研磨，以提高管材的抗腐蚀能力。,46,给水通过管束上方的给水总管进入蒸汽发生器。装在联箱上的给水分配短管垂直插入到,U,形管束中间，给水通过这些多孔配水管进入换热器区域。,正常水位一般控制在,最上一排传热管以上,300,400 mm,。,47,百叶窗式汽水分离器用来提高蒸汽干度,。在百叶窗汽水分离器的上方装备有,集汽顶板,。它是一块多孔隔板，用来使流向蒸汽母管的汽流变得均匀、稳定。,为保证水质，在壳体最低点设有连续排污管。,48,卧式蒸汽发生器的优缺点：,这种蒸汽发生器的最大优点是：没有水平管板，取而代之的是立式圆柱形连箱。在联箱表面不会形成滞流区。传热管根部具有一定的流速，杂质不会在这里沉积和浓缩，因而可避免传热管与联箱结合部位的腐蚀破裂。这已被良好的运行记录所证明。,49,另一个优点是：具有较大的蒸汽空间，单位蒸发面的负荷较立式蒸汽发生器的小，因而，采用较简单的汽水分离装置（百叶窗式）就能保证蒸汽质量满足标准。,卧式蒸汽发生器的缺点是：出口蒸汽的湿度对水位波动比较敏感，因而对水位控制要求较高。另一个缺点是卧式安放，不便于在安全壳内布置。,50,2.3,直流式蒸汽发生器,在直流式蒸汽发生器中，二次侧工质的流动靠强迫循环。在热侧流体的加热下，给水经预热、蒸发、过热而达到所要求的温度。,直流蒸汽发生器有管外直流和管内直流两类。管内直流指二次侧工质在传热管内流动，这种型式多用于核动力舰船。在压水堆核电厂中均采用管外直流蒸汽发生器，即二次侧工质在传热管之间流动。,51,图,3.35,为美国,B&W,公司设计的直流蒸汽发生器原理图。它是一种直管型的管壳式蒸汽发生器。一次侧冷却剂由上封头入口进入，流经传热管后由下封头出口流出。二次侧给水通过环形给水管进入传热管束，相继被预热、沸腾，最后成为过热蒸汽。,52,优点,：,出口得到的通常是,过热蒸汽，有较高的热效率。,它的传热管是直管式，且不带汽水分离器、蒸汽干燥装置等，因此,便于制造和组装,。,53,严重缺点：,二回路水容量小，一旦给水中断，二回路容易烧干,，不能把一回路热量传出去，而引起事故，因此对给水自动控制的要求很高。它不能象自然循环式蒸汽发生器那样排污，给水带入的盐分将大部分沉积在传热管上。,因此，直流式蒸汽发生器对给水品质及传热管材的抗腐蚀性能要求高。,54,3.,稳压器,现代压水堆核电厂普遍采用（如图,3.41,）所示的电加热式稳压器。这种稳压,器是一个立式圆柱形高压容器。其典型的几何参数为高,13m,，直径,2.5m,，上下端为半球型封头，总容积约,40m,3,。净重约,80t,。立式安装在下部裙座上。,55,56,57,58,在稳压器的底封头上安装有,电加热器,。加热器通过底封头插入，立式放置。,在顶封头上装有,喷淋管线,和,安全阀接管,。喷淋水通过位于稳压器内顶部喷淋管末端的喷头喷入汽空间。,59,3.1,稳压器喷淋系统,稳压器喷淋系统由两条接到两个环路的冷管段的喷淋管线组成。每个喷淋管线上有一个自动控制的气动调节阀门，每个阀的最大喷淋流量为,72m,3,/h,，喷淋降压速率,1.3MPa/min,。阀门装有一个保持小流量的下档块，使阀门不能完全关闭，形成,230L/h,连续喷淋流量。,60,3.2,稳压器的电加热器,电加热器采用直管护套型电加热元件。加热元件的护套管上端用塞焊密封，下端用连接管座密封。镍铬合金电热丝作为加热元件放在不锈钢护套管中心，周围用压紧的氧化镁与套管绝缘。,61,大亚湾核电站使用的,加热元件共,60,根,，总加热功率,1400KW,，分成,6,组。其中,3,、,4,组为比例组，每组功率,216KW,，以可调方式运行；其余,4,组为固定组，以通断方式运行，其中,1,、,2,组每组功率,216KW,；,5,、,6,组每组功率为,288KW,。加热器的最小设计寿命为有效工作,2,万小时，每个加热元件可以单独更换。,62,3.3,超压保护装置,稳压器汽空间有两种卸压管线：,1),一种是,3,条安全阀卸压管线，每条管线上有一只弹簧压力式安全阀，当稳压器压力达到各安全阀开启定值时，进行事故排放；,63,2),另一种卸压管线上装有动力操作的卸压阀和电动隔离阀，卸压阀的开启压力低于安全阀的开启压力，当压力升至卸压阀开启压力时，卸压阀开启，压力下降至一定值时，卸压阀回座，停止排放；当发生卸压阀不能回座故障时，操纵员可以在主控制室根据卸压阀开关状态指示人为关闭与之相串联的电动隔离阀，以防止出现卸压阀不能回座造成的泄漏事故。,64,图,3.42,所示为三哩岛事故前稳压器卸压管线的设计。在三哩岛事故中，一回路升压导致卸压阀开启，卸压阀回座失效造成小破口事故。卸压阀缺乏位置指示和操纵员没及时发现卸压阀开启状态指示灯造成了持续的泄漏。这些都暴露了超压保护装置在设计上的缺点。,65,卸压管线用一种,Sebim,安全阀,法国电力公司以,Sebim,工厂制造的先导启动式阀门为基础，提出了由,3,条各装有,2,只串联先导启动式阀门组成的超压保护装置设计，图,3.43,给出的是安全阀先导控制器的原理图。,66,安全阀是自启动先导式阀门，每一台安全阀由先导部分和主阀部分组成。,主阀部分是一个液压启动随动阀，提供卸压功能。它包括：,一个插入喷嘴的下阀体，主阀盘就座在喷嘴上。,一个包含活塞的上阀体，活塞的表面积比阀盘的表面积大，活塞使阀盘压到喷嘴上。,67,3.4,安全阀运行原理,当稳压器压力低于先导阀的整定压力时，先导阀的传动杆在上面位置，先导阀,R1,开启使稳压器与主阀活塞上部接通，由于主阀活塞表面积比阀盘大，因此安全阀呈关闭状态。,当稳压器压力升高时，它作用于先导活塞，使先导传动杆向下，先导阀,R1,关闭，使主阀活塞上部与稳压器隔离，此时安全阀仍保持关闭。,当稳压器压力继续升高，达到先导阀压力整定值时，先导传动杆进一步向下，使先导阀,R2,开启，主阀活塞上部容纳的流体排出，作用于主阀阀盘上的稳压器压力使安全阀开启。,68,3.6,隔离阀,隔离阀的结构和工作原理与安全阀相同，只是开启定值的不同。因此，其开启定值较稳压器正常工作压力还低，当压力达到其定值时，,R1,关闭,R2,打开，隔离阀处于开启位置。,当安全阀正常开启且一回路压力高于隔离阀关闭定值时，隔离阀保持在打开位置。但当安全阀发生卡开故障、而冷却剂压力下降到隔离阀关闭定值以下时，隔离阀关闭，,从而避免了一回路压力失控下降。,69,表,3.9,稳压器三条卸压管路上安全阀和隔离阀的定值,70,3.6,稳压器卸压箱,稳压器卸压箱接受安全阀排放的蒸汽，使之冷凝和降温，以保证一回路压力边界完整性。,卸压箱是一个卧式带椭球封头的圆筒形容器（图,3.44,）。正常运行时，卸压箱的,2/3,容积充水，水面上用氮气复盖，水温维持在,40,。稳压器安全阀开启时，蒸汽通过水面以下的鼓泡管排出，被水凝结,和冷却。,71,3.7,稳压器工作原理,3.7.1,压力波动原因,反应堆冷却剂系统是一个以高温高压水为工质的封闭回路。稳压器内下部为水，上部为汽空间，一回路除稳压器上部的汽腔以外，其余部分全部充满水。因此稳压器汽腔的蒸汽压力传播到整个一回路系统。,稳压器的压力就代表了一回路的压力。,72,根据水的热物理特性，反应堆冷却剂温度的任何改变，必将导致冷却剂密度的变化，进而引起系统内冷却剂体积的膨胀或收缩，最终表现为稳压器汽腔的膨胀或收缩，形成压力波动。因此,稳压器内压力波动来源于冷却剂体积的变化,。,73,汽轮机负荷阶跃下降,10%,额定功率时，汽轮机调节阀开度减小，反应堆功率控制系统应使堆功率相应降低，但由于测量和控制系统存在滞后，反应堆功率的减少落后于汽轮机负荷的降低，从而引起一、二回路间功率的失配，导致冷却剂温度升高。经过超调和振荡过程后，堆功率和汽机负荷趋于平衡。,74,75,3.7.2,稳压器内瞬变过程,反应堆冷却剂平均温度的变化引起冷却剂体积膨胀或收缩，从而使部分冷却剂经波动管涌入或离开稳压器，导致稳压器内汽腔体积的收缩或膨胀，下面我们进一步分析这一过程。,76,（一）不考虑喷淋和加热器工作：,1,、反应堆冷却剂平均温度骤降的情况,77,二回路负荷突然增加引起反应堆冷却剂平均温度降低，导致稳压器汽腔体积膨胀，体积骤然增大使压力突然降低，这使原来处于平衡态下的饱和水在新的较低压力下成为过热，因而一部分水闪蒸，使汽腔中的蒸汽密度增加，相应使压力略有回升，直至一个新的平衡压力建立为止，这个新的平衡压力小于初始压力。,78,2,、反应堆冷却剂平均温度骤升的情况,79,冷却剂温度骤升导致一回路热管段的水突然涌入稳压器，使稳压器水位上升，汽腔先是受到挤压，压力暂时上升；由于热管段的水低于饱和温度，涌入的过冷水使稳压器内的水过冷，使得部分蒸汽凝结，部分蒸汽凝结使得蒸汽压力下降，同时凝结热使水温有所上升，直至平衡在一个新的平衡压力，这个压力低于初始额定压力。,80,3.7.3,喷淋和加热器工作的情况,对于稳压器压力降低的情况，加热使部分水蒸发为饱和汽；对于稳压器压力高于整定值的情况，喷淋装置向汽空间喷洒过冷水使部分蒸汽凝结，当涌入过冷水过多时，为保持稳压器内的水处于饱和状态，备用加热器启动将涌入的冷水加热至饱和状态。,81,法国采用的稳压器设计准则：,（,1,）稳压器的水和蒸汽的总容积足以保证在正常运行瞬态下系统容积变化所引起的压力波动在预期的范围内，不会引起安全阀动作；,（,2,）水的容积足以保证在负荷阶跃增加,10%,额定功率时电加热器不致露出水面；,82,（,3,）蒸汽的容积在反应堆自动控制和二回路蒸汽排放有效的情况下，足以补偿负荷每分钟减少,5%,额定功率所引起的容积波动，且不会达到稳压器高水位停堆定值点；,（,4,）蒸汽的容积足以防止在外电源断电和稳压器高水位停堆后水通过安全阀排放；,83,（,5,）在紧急停堆和汽机停机后，稳压器不会排空；,（,6,）在紧急停堆和汽机停机后，稳压器压力不会导致安全注入系统启动。,（,7,）稳压器的容积应大于等于上述各项要求确定的最小蒸汽容积，最小水容积或总容积。,84,第五讲,85,
