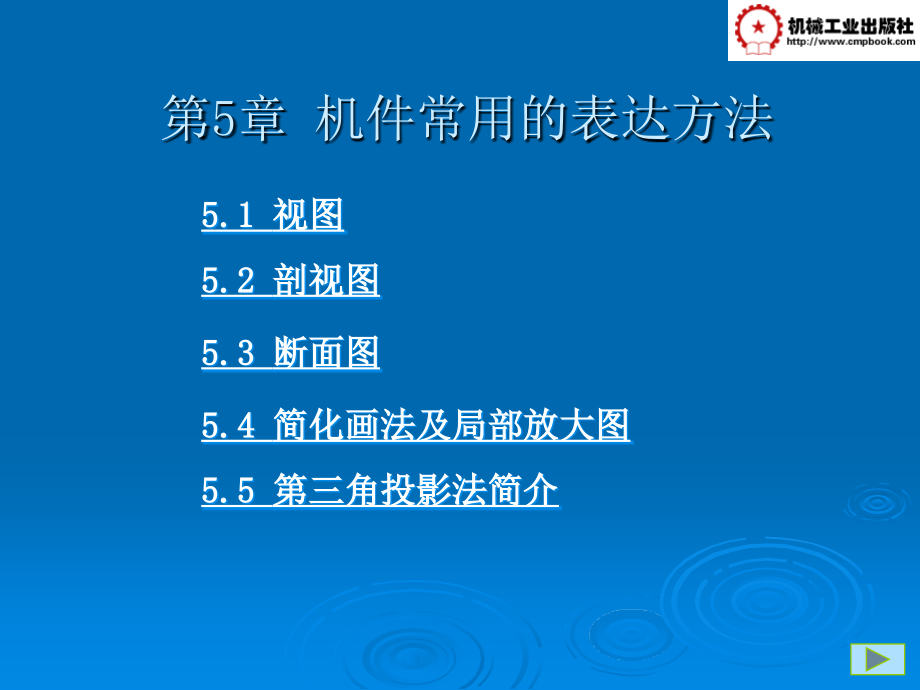

第五章 机件常用的表达方法.ppt

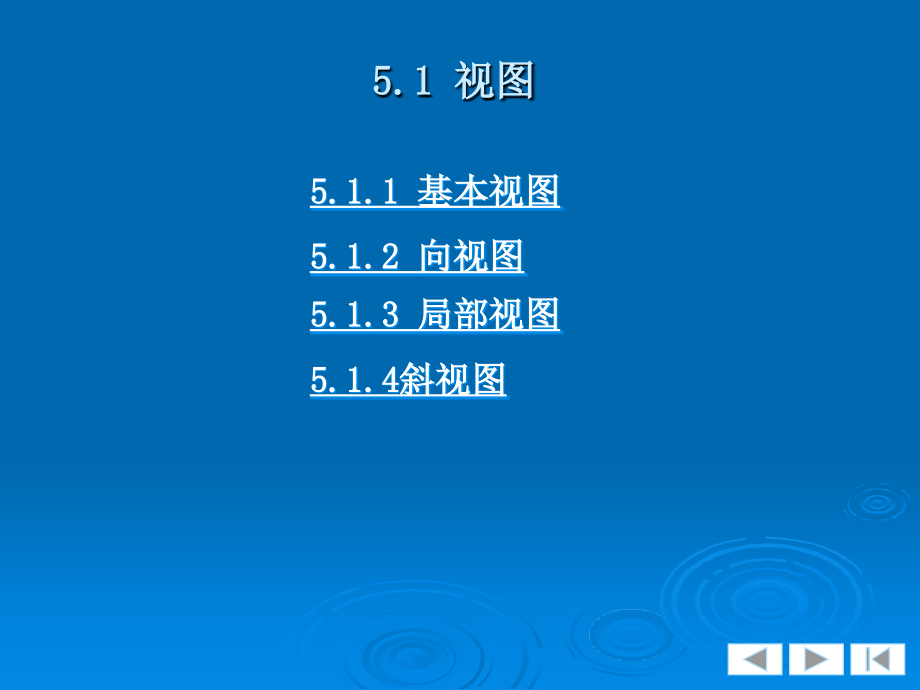

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,5,章 机件常用的表达方法,5.2,剖视图,5.3,断面图,5.4,简化画法及局部放大图,5.5,第三角投影法简介,5.1,视图,5.1,视图,5.1.1,基本视图,5.1.2,向视图,5.1.4,斜视图,5.1.3,局部视图,5.1.1,基本视图,基本视图是将机件向基本投影面投影所得到的视图。,投影规律：,主视图 俯视图 仰视图 后视图,主视图 左视图,右视图 后视图,俯视图 左视图,仰视图 右视图,长对正,高平齐,宽相等,基本视图的形成及配置关系,5.1.2,向视图,向视图是可自由配置的视图,投影方向,视图名称,5.1.3,局部视图,局部视图是将机件的某一部分结构向基本投影面投射所得到的视图。,按投影关系配置,中间无其他图形隔开，可不必标注,不按投影关系配置，需加标注,5.1.4,斜视图,斜视图,是将机件向不平行于基本投影面的投影面投射所得到的视图。,设置一个投影面与机件倾斜部分平行，可表达实形,箭头指明投影方向,用波浪线或双折线表示断裂部位,必要时，允许将,斜视图转正后放置,旋转符号,字母表示视图名称,仅表达机件倾斜部分的实形，其余部分可不必画出,5.2,剖视图,5.2.1,剖视图的基本概念,5.2.2,剖视图的画法及标注,5.2.3,剖视图,的分类,5.2.4,剖切面的种类,假想用剖切平面剖开机件，将处在观察者和剖切面之间的部分移去，余下部分向投影面投射所得的图形，称为剖视图，也可简称为剖视。,5.2.1,剖视图的基本概念,剖面区域,常用剖面符号画法,(GB/T 4457-1984),在同一张图样中，表示同一物体的各剖视图上的剖面线画法应一致，即剖面线方向和间隔应一致。,5.2.2,剖视图的画法及标注,选择剖切平面的位置,为了不增加视图，应画出必要的虚线。,仍按完整的机件画出,当剖面线与图形的主要轮廓线趋于平行时，剖面线为和主要轮廓线有所区别，画成了,30,方向的平行线，而倾斜方向和间隔仍应与俯视图的剖面线保持一致。,剖视图的标注,剖切符号,(,线宽,1,d,1.5,d,，长约,510mm,的粗短线,),剖切符号外侧画出与剖切符号相垂直的细实线和箭头表示投射方向,剖切符号起、止和转折处注写相同的大写字母，表示剖切平面名称,剖视图分为全剖视图、半剖视图和局部剖视图三种。,5.2.3,剖视图的分类,1,全剖视图,2,半剖视图,当机件具有对称平面时，应以对称中心线为界，一半画成剖视图，另一半画成视图，这种组合的图形称为半剖视图。,画半剖视图时应注意：,1),视图与剖视图分界线是点画线，不要画成粗实线。,2),由于图形对称，零件的内部形状已在半个剖视图中表达清楚，所以在表达外形的半个视图中，虚线可以省略不画。,3,局部剖视图,用剖切面局部地剖开机件得到的剖视图称为局部剖视图。,局部剖视图与视图的分界线是波浪线,局部剖视图一般不用标注,轮廓不连续处，波浪线应断开,不要与图形中其他图线重合,不要画在其他图线的延长线上,不要超出轮廓线,局部剖视一般用于下列情况：,1),机件上有部分内部结构形状需要表示，又没必要作全剖视，或内、外结构形状都需兼顾，结构又不对称的情况。,2),实心零件上有孔、凹坑和键槽等需要表示时。,3),机件虽对称，但不宜采用半剖视,(,分界线处为粗实线时容易混淆,),。,5.2.4,剖切面的种类,1,单一剖切面,用平行于基本投影面的剖切平面剖切机件,用不平行于基本投影面、但垂直于基本投影面,2,几个平行的剖切平面,剖切平面转折处不应画线,不允许在轮廓线处转折,不允许出现不完整结构,当两个要素在图形上具有公共对称中心线或轴线时,可各画一半,此时,应以对称中心线或轴线为界,3,几个相交的剖切平面,当机件的内部结构形状用一个剖切平面剖切不能表达完全，且这个机件在整体上又具有公共回转轴时，可用两个相交的剖切平面,(,交线垂直于某一基本投影面,),剖开机件。,按不剖处理,必须标注,4.,剖切方法的综合运用,5.3,断面图,5.3.1,断面图的概念,5.3.2,移出断面图,5.3.3,重合断面图,5.3.1,断面图的概念,假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形，称为断面图，简称断面。,断面图主要是用来表达机件上某一结构的断面形状，如机件上的肋板、轮辐、键槽、杆件及型材的断面等结构，常用这种表达方法。,移出断面图,:,1.,放在视图外面的断面图,2.,轮廓线用粗实线绘制，并在断面上画上剖面符号,。,根据断面图配置的位置不同可分为移出断面图和重合断面图两种,。,5.3.2,移出断面图,移出断面图应尽量配置在剖切线的延长线上。当断面图形对称时，也可画在视图的中断处。必要时可将移出断面图配置在其他位置，在不致引起误解时，也允许将斜放的断面图旋转放正。,垂直机件的轮廓线,当断面图形对称时，可画在视图的中断处,中间应断开,当剖切平面通过回转面形成的孔、凹坑的轴线时或当剖切平面通过非圆孔，会导致出现完全分离的两个断面时，则这些结构应按剖视图处理。,移出断面的标注,图形不对称时，完整标注,不配置在剖切线延长线上的标注方法,图形对称时，省略箭头,配置在剖切线延长线上的标注方法,图形对称时，省略标注,图形不对称时，省略字母,画在视图内的断面图称为重合断面图，其轮廓线用细实线画出。,当视图中的轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍需连续画出，不可间断。,5.3.3,重合断面图,标注时，对称的重合断面图不必标注；不对称的重合断面图可省略字母。,5.4,简化画法及局部放大图,5.4.1,简化画法,5.4.2,局部放大图,重复结构要素的简化画法,5.4.1,简化画法,用点画线表示其中心位置,仅画出一个或几个完整的结构,分布范围用细实线连接,剖视图中的肋、轮辐等结构的简化画法,按纵向剖切，通常按不剖绘制,按横向剖切，按剖视绘制,用粗实线将其与邻接部分分开,当机件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出。,较长机件的简化画法,(,断裂画法,),小圆角、小倒角的简化画法,省略后须注明尺寸或在技术要求中加以说明,剖切平面前的结构的表达方法,沿圆周均匀分布的孔的简化画法,与投影面倾斜角度小于或等于,30,的圆或圆弧，其投影可用圆或圆弧代替。,对称机件的画法,对称符号,5.4.2,局部放大图,根据机件的结构大小选择一定的比例画出图形时，仍有细小结构没有表达清楚，又没有必要将图形全部放大，可将机件的这部分结构，用大于原图形的比例画出，这种表达方法称为局部放大图。,同一机件上不同部位局部放大图相同或对称时，只需画出一个放大图。局部放大图应和被放大部分的投影方向一致，若为剖视图和断面图时，其剖面线的方向和间隔应与原图相同。,必须指出，局部放大图标出的比例是指图中图形与实物相应要素的线性尺寸之比，而与原图比例无关。,5.5,第三角投影法简介,5.5.1,第三角投影体系的建立,5.5.2,第三角画法的视图配置,第三角投影法是将物体放在第三角内，投影面处在观察者与物体之间，把投影面假设看成是透明的，仍然采用正投影法，这样得到的视图称为第三角投影，这种方法称为第三角投影法或第三角画法。,5.5.1,第三角投影体系的建立,第三角画法的投影面展开时，正面保持不动，其余各投影面的展开方法及视图的配置。,5.5.2,第三角画法的视图配置,当采用第三角画法时，必须在图样中画出第三角投影的识别符号,(GB/T 1 46921993),。,第三角投影,第一角投影,第一角画法与第三角画法比较,第三角投影,第一角投影,本 章 结 束,
