UTILITY教育资料之压缩空气上.ppt

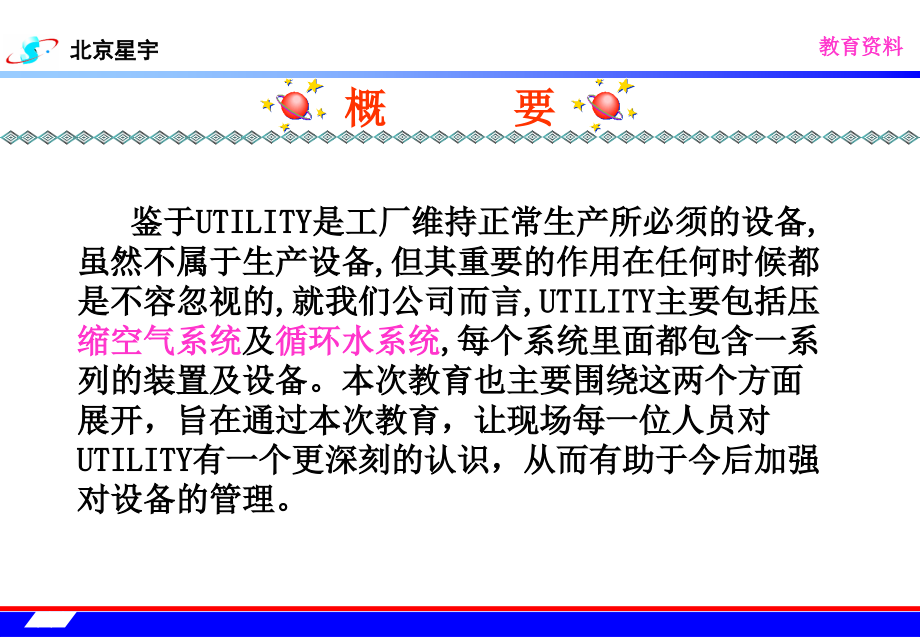

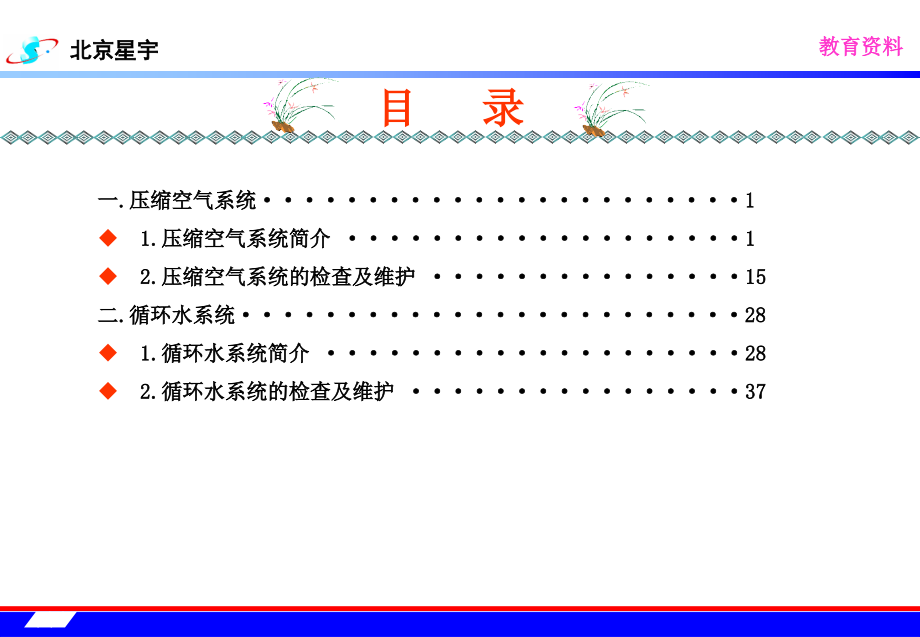

,*,*,UTILITY,北京星宇,教育资料,概 要,鉴于,UTILITY,是工厂维持正常生产所必须的设备,虽然不属于生产设备,但其重要的作用在任何时候都是不容忽视的,就我们公司而言,UTILITY,主要包括压,缩空气系统,及,循环水系统,每个系统里面都包含一系列的装置及设备。本次教育也主要围绕这两个方面展开，旨在通过本次教育，让现场每一位人员对,UTILITY,有一个更深刻的认识，从而有助于今后加强对设备的管理。,北京星宇,教育资料,目 录,一,.,压缩空气系统,1,1.,压缩空气系统简介,1,2.,压缩空气系统的检查及维护,15,二,.,循环水系统,28,1.,循环水系统简介,28,2.,循环水系统的检查及维护,37,一,.,压缩空气系统,北京星宇,UTILITY,1.,压缩空气系统简介,1,空压机,后处理,装置,输送,管道,生产线,(LINE),压缩空气系统图,(,压缩空气的工艺流程,),压缩空气 的 产生设备,压缩空气 的 净化装置,用于压缩空气的输送,消耗压缩,空气的装,备及设备,?,一,.,压缩空气系统,北京星宇,UTILITY,2,压缩空气系统是由空气压缩机产生压缩空气，经过后处理 装置的过滤干燥，再由输送管道送至各条生产线，所有这些从压缩空气产生到流经的各种设备装置的集合，就构成了一个压缩空气系统。,空压机,空气从空气过滤器被吸入,经过进气阀进入空压机机头后被压缩。压缩后的油气混合物通过单向阀进入油气分离器进行油、气分离，然后压缩空气经最小压力阀、空气冷却器和气水分离器，从排气阀排出。内置冷干机型的机器在空气冷却器及气水分离器之间还增加空气干燥装置。,一,.,压缩空气系统,北京星宇,UTILITY,3,气水分离器,内置冷干机,主电机,冷却风扇,油过滤器,压缩机机头,卸荷阀,单向,/,断油 阀,排气阀,空压机结构图,背面,一,.,压缩空气系统,北京星宇,UTILITY,4,空气冷却器,油气分离器,空气过滤器,油水分离器（无）,电脑控制器,紧急停机按钮,空压机结构图,正面,一,.,压缩空气系统,北京星宇,UTILITY,5,内置冷干机型（,GA XX CFF,）流程,一,.,压缩空气系统,北京星宇,UTILITY,6,外置冷干机型（,GA XX,）流程,进口空气,空气,空气,/,油混合物,水,湿空气,油,一,.,压缩空气系统,北京星宇,UTILITY,7,显示屏,开机按钮,停机按钮,功能键,表格键,滚动键,自动运行指示灯,电源指示灯,电源接通,自动运行,报警指示灯,报警,手动加载,/,卸载空压机,查询运行参数及编程,复位电机过载，保养要求，故障停机等,一,.,压缩空气系统,北京星宇,UTILITY,8,菜单流程,Compressor Out,bar 6.0,Auto Loaded,Menu,Unld,Status date,Measured date,Counters,Test,Modify,Params,Service,Saved data,Main,F1,表格键,+,功能键,(F2&F3),查询或修改参数,一,.,压缩空气系统,北京星宇,UTILITY,9,后处理装置,内置冷干机,(air dryer),外置冷干机,(air dryer),5#,6#(GA75),7#,8#(GA75),1#,2#,3#,4#(GA55C),9#,10#(GA75C),精密过滤器,除尘,除水,除水,一,.,压缩空气系统,北京星宇,UTILITY,10,主管道过滤器,功能,:,除尘,除油,除水,储气罐,功能,:,储存气体,保证空压机,暂时停机不致影响管网压力,2M,3,:7,台,3M,3,:4,台,5M,3,:1,台,一,.,压缩空气系统,北京星宇,UTILITY,11,输送管道,一,.,压缩空气系统,北京星宇,UTILITY,12,一,.,压缩空气系统,北京星宇,UTILITY,13,一,.,压缩空气系统,北京星宇,UTILITY,14,区分,一,.,压缩空气系统,北京星宇,UTILITY,2.,压缩空气系统检查及维护,15,日常检查,注意：,北京星宇,UTILITY,16,定期检查及维护,北京星宇,UTILITY,17,
