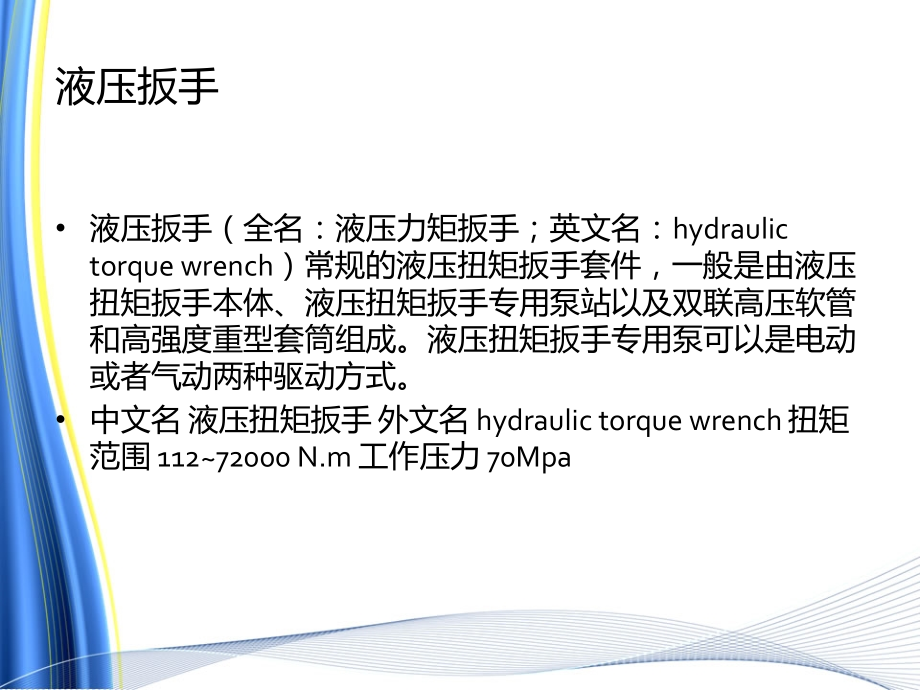

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,液压扳手型号,马鞍山,沃顿机械是一家专注液压工具的生产厂家，,厂家免费联系电话：400-060-9761,引进世界一流的生产设备，先进的管理制度，公司产品畅销国内外，主要产品有：液压拉伸器、液压扳手、液压扳手专用泵、液压千斤顶以及液压附件。可根据客户要求，提供成套螺栓紧固拆卸解决方案。产品畅销国内外市场，全球用户达到数万家。,液压扳手,液压扳手（全名：液压力矩扳手；英文名：hydraulic torque wrench）常规的液压扭矩扳手套件，一般是由液压扭矩扳手本体、液压扭矩扳手专用泵站以及双联高压软管和高强度重型套筒组成。液压扭矩扳手专用泵可以是电动或者气动两种驱动方式。,中文名 液压扭矩扳手 外文名 hydraulic torque wrench 扭矩范围 11272000 N.m 工作压力 70Mpa,目录,1 基本组成 同步系统 动力单元 主要特点 驱动式 中空式,2 主要分类,3 使用范围,4 选购技巧 螺栓规格 螺栓扭矩 螺栓、螺母空间位置 其它注意事项,5 安全操作,基本组成,液压扭矩扳手有驱动式液压扭矩扳手和中空式液压扭矩扳手两大系列。顾名思义，驱动式液压扭矩扳手是靠驱动轴带动相应规格套筒来实现螺母的预紧，驱动式液压扭矩扳手相比中空式液压扭矩扳手的好处是，只要扭矩范围允许的情况下，可根据替换相应的高强度套筒来完成不同规格的螺栓，为通用型液压扳手，适用范围较广。中空式液压扭矩扳手则是配备过渡套使用，这也是限制了中空液压扭矩扳手的使用规格，只能在其对比范围之内的螺栓规格，才能使用这把液压扭矩扳手来实现工况，这也是中空液压扭矩扳手成为了一把特殊的液压扭矩扳手，因为它所使用的工况，一般为在螺杆伸出来比较长、空间范围比较小、双螺母、螺栓间距太小、螺母与设备壁太小，或者一些特定的行业的疑难工况较多。,液压扭矩扳手是由工作头、电动液压泵、双联高压油管、高强度套筒组成。由电动液压泵通过双联高压油管将动力源传输到液压扭矩扳手，更具体的应该是电动液压泵启动后在内部通过电机马达产生压力，将内部的液压油通过油管介质传送到液压扭矩扳手，然后推动液压扭矩扳手的活塞杆，由活塞杆带动扳手前部的棘轮使棘轮能带动驱动轴来完成螺栓的预紧工作。关于液压扭矩扳手的配套产品，电动液压泵有：电磁阀驱动（电动）或压缩空气驱动（气动）。,液压扭矩扳手的工作头主要由三部分组成，本体（也叫壳体），油缸和传动部件。油缸输出力，油缸活塞杆与传动部分组成运动副，油缸中心到传动部件中心距离是液压扳手放大力臂，油缸出力乘以力臂，就是液压扳手理论输出扭矩，由于摩擦阻力存在。,同步系统,液压扳手同步系统主要目的是为了避免法兰面单边受压模式，这种模式会导致法兰面的垫片因挤压过度而失效，从而引起泄露。同步系统是两台或四台液压扳手同时连接到一台泵上使用。根据液压原理，多部液压扳手同时工作，同时输出设定扭矩，即可实现法兰平行闭合，其扭矩精度达到3%。同步系统可一次将螺栓锁紧，而单系统需多次加载，分步锁紧，由此可见同步系统的效率远大于单系统。,对于较大的扳手，建议一台泵控制量同步系统，或两泵两扳手同时对边锁紧的用系统。,动力单元,液压扳手泵是液压扳手的动力单元，为液压扳手提供高压液压油作为动力，液压扳手是液压系统中的执行单元。液压扳手泵属于高压泵，最高工作压力一般为70MPa，常见的有电动液压泵和气动液压泵。,液压扳手泵由马达（电机或气马达）、泵、管路、电气控制等组成；泵常见的有二级泵和三级泵，一般的二级泵是低压齿轮泵和高压柱塞泵。齿轮泵为柱塞泵提供带压液压油，齿轮泵和柱塞泵的换压力为7-10MPa。三级泵的结构多样，典型的采用全部为柱塞泵的结构，低压4根大直径柱塞，中压2根小直径柱塞，高压2根小直径柱塞。也有三级泵采用一级泵为齿轮泵，二级、三级泵为柱塞泵；三级泵的一级、二级、三级分别称为低压、中压、高压。,当液压扳手工作活塞运动时，一般处于1032MPa的中压状态，而中压流量是高压（32-70MPa）流量的2.2倍，综合三级压力流量曲线，三级流量泵的速度是二级流量泵近2倍。可见三级泵速度远快于二级泵。,电动液压扳手泵电机分为无碳刷电机和碳刷电机。无刷电机一般是感应电机，需要装有电容。为了泵能够带压启动，需要装启动电容和运转电容。有刷电机一般是串激电机，转速高，可为泵提供较大流量，但噪音和震动较大。,无碳刷电机通常使用寿命为几万小时，但是却极易引起电机过热，根据各个不同的工况而言，不是很有效的一种方案选择，有碳刷电机的连续工作寿命在1-10年，而且常规都是配有冷却器的，所以有碳刷电机更适合液压扳手专用泵长时间连续工作，而且，该等液压泵是主流配置。,主要分类,驱动式液压扳手,中空式液压扳手,大功率液压扭力扳手,力矩放大器,电动扳手,扭矩电动扳手,加力扳手,扭剪型电动扳手,使用范围编辑,液压扳手的使用范围广泛；在船舶工程，石油化工，风电，水电，热电，矿山，机械，钢厂，橡胶，管道等行业的施工，检修，抢修等工作中，液压扭矩扳手对于大规格的螺栓的安装与拆卸都是一种较为重要的工具；有其它工具的不可替代性，不仅使用方便，而且所提供的扭矩非常精准，扭矩重复精度达到3%左右。,其它注意事项,1）一种型号的液压扳手，只能解决几种相近的螺栓，一般配1-10个套筒；,2）有条件的厂家最好是一个电动泵配两个扳手头使用，对角使用，可以提高效率，扭矩更准确；,3）液压扳手必须专人使用，专人保管，经常保养，如换油，清洗等；,4）螺栓扭矩标准应以国标为准，国标是符合中国国情的。,安全操作编辑,1、在最开始的人们开始要先做的就是要确定这个拆松的动作，还是就是人们还要利用的就是用来锁紧螺母然后在通过该按下动作或旋出锁固螺钉。,2、在进行一些的取出驱动方轴在进行对他们的换向。,3、在后来人们可以在它的上面装上一些有关的驱动方轴定位器，拉下反作用力臂锁固装置，按适合方位装入反作用力臂、确定拆松、锁紧工作时方轴方向。,
