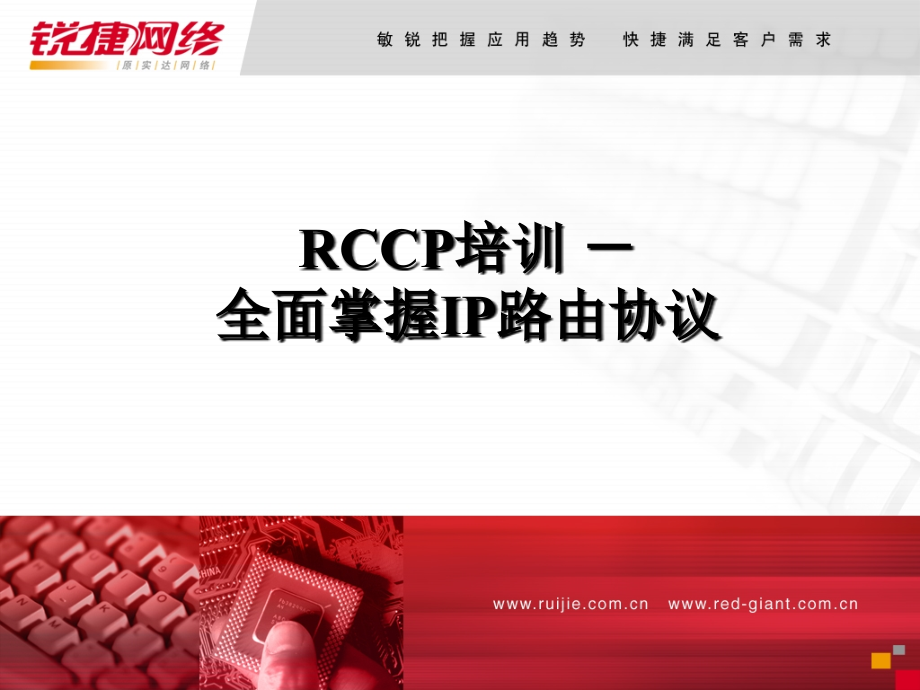

RCCP0401--全面掌握IP路由协议.ppt

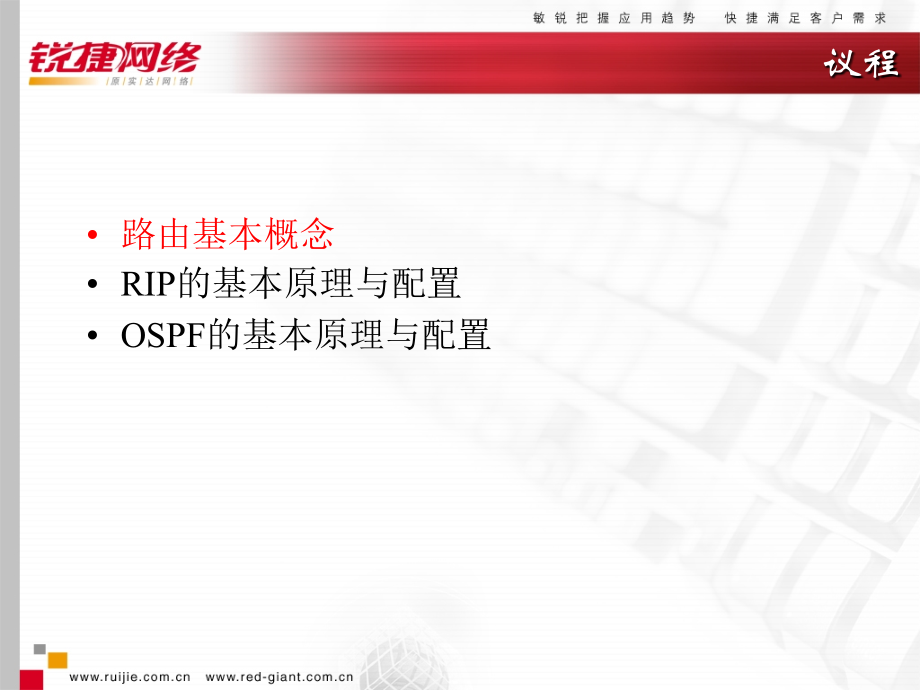

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,RCCP,培训 全面掌握,IP,路由协议,议程,路由基本概念,RIP,的基本原理与配置,OSPF,的基本原理与配置,什么叫路由,?,路由就是将从一个接口接收到的数据包，转发到另外一个接口的过程。,路由器完成两个主要功能,:,选径,根据目标地址和路由表内容，进行路径选择,转发,根据选择的路径，将接收到的数据包,转发到另一个接口,(,输出口,),路由的必要条件,该路由器是否已经激活,IP,协议,(,或其它协议,)?,目标网络是否学到,?,在路由表中吗,?,当前有效否,?,哪个出口为最好路径,?,最低量度值的路径优先,可以有多条相等量度值的路径,路由表,router#show,ip,route,Codes:C-connected,，,S static,，,R RIP,，,O-OSPF,IA-OSPF inter area,，,E1-OSPF external type 1,E2-OSPF external type 2,，*,-candidate default,Gateway of last resort is 10.5.5.5 to network 0.0.0.0,172.16.0.0/24 is,subnetted,1 subnets,C 172.16.11.0 is directly connected,serial1/2,O E2 172.22.0.0/16 110/20 via 10.3.3.3,01:03:01,Serial1/2,S*0.0.0.0/0 1/0 via 10.5.5.5,路由的信息,O 172.16.8.0110/20 via 172.16.7.9,00:00:23,Serial0,O-,路由怎么学来的,(,OSPF),172.16.8.0-,目标网络（或子网）,110-,管理距离,(,路由的可信度,),/20-,量度值,(,路由的可到达性,),via 172.16.7.9-,下一跳地址,(,下个路由器,),00:00:23 -,路由的存活的时间,(,时分秒,),Serial0-,出站接口,管理距离,管理距离可以用来选择采用哪个,IP,路由协议,管理距离值越低，学到的路由越可信,静态配置路由优先于动态协议学到的路由,采用复杂量度的路由协议优先于简单量度的路由协议。,各种路由协议管理距离值,Connected interface 0,Static route out an interface0,Static route to a next hop1,External BGP20,OSPF110,IS-IS 115,RIP v1,v2120,Internal BGP200,Unknown255,路由源,缺省管理距离,路由决策,最长匹配；,根据路由的管理距离。管理距离越小，路由越优先；,管理距离一样，就比较路由的量度值。越小越优先；,路由量度值一样的路由，可以选中多个路径。,自治系统,一个组织机构控制管理的所有路由器及链路。,IGPs,:,自治域系统内部运行的路由协议称为,IGPs,RIP,OSPF,IS-IS,EGPs,:,自治域系统之间运行的路由协议称为,EGPs,BGPv4,注：如果要跟互联网交换路由，每个自治系统都需要向相关组织申请自治系统编号。,路由协议分类,是否支持无类路由,有类路由协议：,RIPv1,无类路由协议：,RIPv2,OSPF,IS-IS,BGPv4,路由算法,距离向量路由协议,(,距离向量算法,),：,RIP,链路状态路由协议,(,最短路径优先算法,),：,IS-IS,OSPF,网络管理机构,IGPs,：,RIP,，,OSPF,，,IS-IS,等,EGPs,：,BGPv4,有类路由路由传递,在,同一网络内，所有设备可以共享子网路由,不同网络之间交换汇总路由,汇总路由自动创建,根据,A,（,8,位）、,B,（,16,位）,和,C,（,24,位）类网络边界,10.1.0.0/16,172.16.2.0/24,10.2.0.0/16,10.1.0.0,10.2.0.0,172.16.0.0,10.0.0.0,172.16.1.0,172.16.2.0,10.1.0.0,10.2.0.0,172.16.1.0,172.16.2.0,172.16.1.0/24,不包括路由掩码信息,有类路由子网划分,在同一网络内，所有路由器接口的子网掩码必须相同,可能造成对地址的浪费,192.168.5.129/27,192.168.5.98/27,192.168.5.33/27,192.168.5.65/27,192.168.5.97/27,S1,S0,E1,E0,E0,实际只需要两个地址,却分配了,30,个地址,无类路由路由传递,每个路由器具有全部网段的详细路由,允许手工配置汇总路由,10.1.0.0/16,172.16.2.0/24,10.2.0.0/16,10.1.0.0,10.2.0.0,172.16.1.0,172.16.2.0,172.16.1.0/24,10.1.0.0,10.2.0.0,172.16.1.0,172.16.2.0,10.1.0.0,10.2.0.0,172.16.1.0,172.16.2.0,无类路由 子网划分,在同一网络内，所有路由器接口的子网掩码可以不同,支持,VLSM,（,变长掩码）,可以充分利用可用的地址,192.168.5.129/27,192.168.5.209/30,192.168.5.33/27,192.168.5.65/27,192.168.5.210/30,S1,S0,E1,E0,E0,满足,2,个主机地址的需要,DDN,距离向量路由协议路由更新,路由更新信息只传播到直连的邻居路由器,路由表,所有路由,链路状态路由协议路由更新,链路状态的通告，广播到路由域的所有路由器,分层设计可以限制广播流量,路由表,One Route,议程,路由基本概念,RIP,的基本原理与配置,RIP,简介,创建,RIP,路由进程,RIP,版本兼容性配置,RIP,水平分割配置,OSPF,的基本原理与配置,RIP,简介,RIP(Routing Information protocol),距离向量路由协议,适合中小型网络使用，最大,15,跳,为了防止环路的产生，,RIP,的手段,水平分割（,Split Horizon,）,毒性逆转（,Poison Reverse,）,沉默计时（,Holddown,timer,）,触发更新,RFC 1058,定义,RIP,报文特征,RIP,（,基于,UDP 520,）,UDP Header,Port No.,Segment,Payload,IP Header,Protocol Number,Frame Header,C,R,C,Packet Payload,Frame Payload,6-TCP,17-UDP,520-RIP,69-TFTP,53-DNS,RIP,简介,RIPv2,与,RIPv1,的区别：,UDP,端口号,520,报文交换路由信息，每隔,30,秒向外发送一次更新报文,RIPv1,广播报文,RIPv2,组播报文,224.0.0.9,RIPv1,在路由更新时不发送子网掩码信息；,RIPv2,支持可变长子网掩码。,RIPv1,不支持认证；,RIPv2,支持明文认证和,MD5,密文认证,创建,RIP,路由进程,全局命令下执行,Router(config)#,router,rip,路由进程配置模式下执行,Router(config-router)#,network,192.168.10.0,一个路由进程至少需要一个关联网络。,关联网络的含义：,1）必须是直连的主网络地址；,2）对邻居通告该网络路由信息。,RIP,版本兼容性配置,RGNOS,软件能够很好地兼容旧,RIP,版本,缺省行为,RGNOS,可以接收,RIPv1,和,RIPv2,的数据包,但是只发送,RIPv1,的数据包,你可以通过配置改变缺省行为,路由进程中配置,接口中配置,RIP,版本兼容性配置,路由进程中的配置，使其工作在版本,2,：,Router(config-router)#,version,2,则所有相关接口均只处理版本,2,的报文,你在接口中，定义每个接口的行为,Router(config)#interface,e0,Router(config-if)#,ip,rip send version 1,2,Router(config-if)#,ip,rip receive version 1,以上配置使得以太网接口,0,可发送版本,1和2,的报文，,但是只接收版本,1,的报文。,路由汇总,RIPv1,只发送有类掩码的路由，即总是以路由汇总形式向外发送路由。,RIPv2,支持子网掩码、无类地址域间路由。当需要将所有子网路由广播出去时，可关闭,RIPv2,的路由汇总功能。,路由进程中的配置，将,RIPv2,默认的自动汇总禁止：,Router(config-router)#no,auto-summary,RIP,水平分割配置,水平分割属于接口配置命令,启用接口的水平分割功能,Router(config-if)#,ip,split-horizon,关闭接口的水平分割功能,Router(config-if)#,no,ip,split-horizon,议程,路由基本概念,RIP,的基本原理与配置,OSPF,的基本原理与配置,OSPF,简介,创建,OSPF,进程,接口网络类型配置,OSPF,简介,链路状态路由协议，克服了,RIP,的两个致命弱点,收敛速度慢（,240,秒以上）,规模限制，只有,15,跳,分区域概念：,骨干区域,Area 0,，,非骨干区域,Area N,骨干区域保持连续性，非骨干区域一定要与骨干区域连接,RFC 2328,定义,OSPF,报文特征,IP Header,Protocol Number,Frame Header,C,R,C,Packet Payload,6-TCP,17 UDP,89-OSPF,帧有效载荷,OSPF,信息,IP,数据包,所有,OSPF,路由器的组播地址：,224.0.0.5,所有指定,OSPF,路由器的地址：,224.0.0.6,OSPF,术语,外部路由域,区域边界路由器,ABR,区域边界路由器,ABR,自治域边界路由器,ASBR,Area 1,Area 2,Backbone Area 0,区域内部路由器,Internal Router,OSPF,术语,-,链路状态通告,LSAs,类型,1,路由器,LSA,类型,2,网络,LSA,类型,3,网络汇总,LSA,类型,4 ASBR,汇总,LSA,类型,5,自制系统外部,LSA,类型,6 NSSA,外部,LSA,类型,7,组成员,LSA,OSPF,术语,-,虚拟链接,虚拟链接的作用,将一个区域通过非骨干区域连接到骨干区域,通过非骨干区域加固骨干区域连通性,使用规则,必须在两个,ABR,之间配置,虚拟链接穿越的区域，必须有完整路由信息,残域（,STUB Area,）,不能做过渡域,虚拟链接举例,Area 10,Area 0,Area 1,虚拟链接,ABR,ABR,连接一个区域到骨干区域,Area 0,DR&BDR,DR,BDR,通过,Hello,信息包，竞选,DR&BDR,每个路由器只与,DR&BDR,形成邻接关系,交换,Hello,信息包，组播方式,224.0.0.5,DR,指定路由器，,BDR,备份指定路由器,具有最高,OSPF,优先权的路由器为,DR,，,次者为,BDR,除非,DR,或,BDR,宕机，否则不会进行新的竞选,P=1,P=0,P=1,DR&BDR,的竞选,P=3,P=2,DR,BDR,Hello,P=100,议程,路由基本概念,RIP,的基本原理与配置,OSPF,的基本原理与配置,OSPF,简介,创建,OSPF,进程,接口网络类型配置,创建,OSPF,进程,创建,OSPF,路由进程,每个进程都有个进程号,定义与该,OSPF,路由进程关联的,IP,地址范围,接口,IP,地址落在该地址范围，就属于后面定义的区域,该范围,IP,地址所属的,OSPF,区域,创建,OSPF,进程,创建一个,OSPF,路由进程,Router(config)#,router,ospf,100,定义关联的,IP,地址范围,Router(config-router)#,network,192.168.0.0 0.0.255.255,area,0,0,表示比较该比特位,1,表示不比较该比特位,接口网络类型配置,OSPF,有三种接口网络类型,广播网络 （以太网等）,非广播网络（帧中继、,X.25,等）,NBMA,（,非广播多路访问,),网络类型,点到多点网络类型,点到点网络（,HDLC,、,PPP,、,SLIP,）,任何接口都可以设置成广播网络类型,什么时候需要关注接口网络类型,非广播网络上运行,OSPF,路由协议,同一网段中，所有接口的网络类型必须一致,接口网络类型配置,进入相应的接口，配置,NBMA,网络类型,Router(config-if)#,ip,ospf,network non-broadcast,进入相应的接口，配置,OSPF,的优先级,Router(config-if)#,ip,ospf,priority,priority,在,OSPF,路由进程中，指定邻居的,IP,地址,Router(config-router)#,neighbor,192.168.1.1,课程回顾,路由基本概念,路由包含哪些信息？,最优路由如何决定？,路由协议的分类,RIP,原理及配置,RIP,的基本概念,RIP,的基本配置,OSPF,原理及配置,OSPF,的基本概念,OSPF,的基本配置,Q&A,
