电气主接线(电厂人).ppt

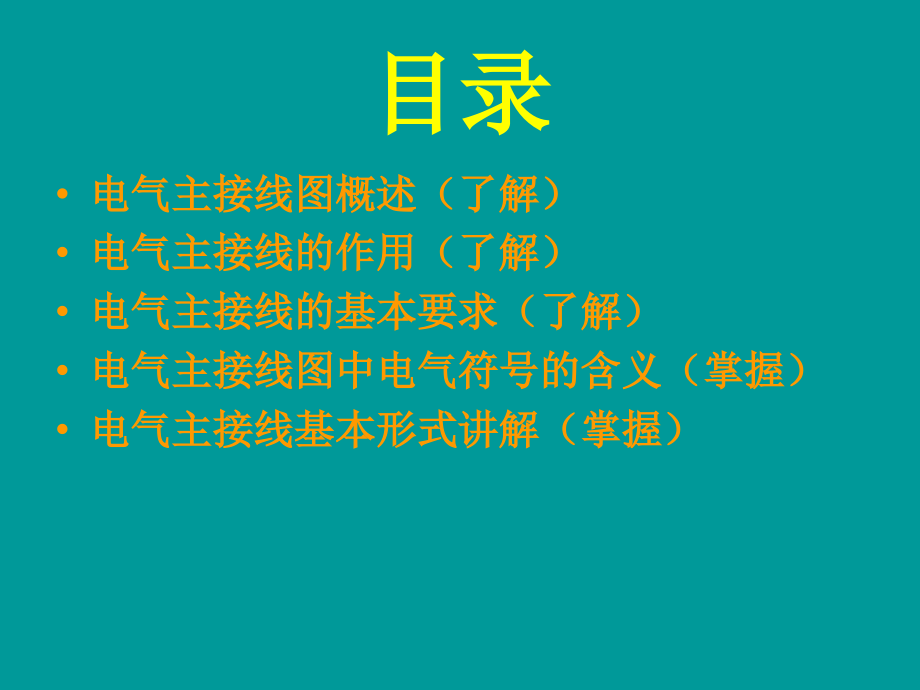

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电气主接线,电厂人,chen,目录,电气主接线图概述（了解）,电气主接线的作用（了解）,电气主接线的基本要求（了解）,电气主接线图中电气符号的含义（掌握）,电气主接线基本形式讲解（掌握）,电气主接线图概述：,发电厂、变电所的一次接线是由直接用来生产、汇聚、变换、传输和分配电能的一次设备构成的。,用规定的文字和图形符号按实际运行原理排列和连接，详细地表示电气设备的基本组成和连接关系的,单线,接线图，称为发电厂或变电所的,电气主接线图。,电气主接线图一般绘制成单线图，即用单相接线表示三相系统，但在三相接线不完全相同的局部，如各相中电流互感器的配备情况不同时，则绘制成三线图,电气主接线图表明了各种一次设备的数量、作用和相互间的联系方式，以及与电力系统的连接情况,电气主接线的作用,主接线代表了发电厂（变电所）电气部分的主体结构，它将各个电源点送来的电能汇聚并分配给广大电力用户，是电力系统网络结构的重要组成部分。,电气主接线是电气运行人员进行各种操作和事故处理的重要依据之一。,1,、保证必要的供电可靠性。,发电厂和变电所是电,力系统的重要组成部分，其主接线的可靠性应与系统,的要求相适应。发电厂和变电所的主接线又是电能向,用户传输的集散点，所以它还应根据各类负荷的重要,性，按不同要求满足各类负荷对供电可靠性的要求。,2,、具有一定的灵活性。,主接线在力求简单、明了、,操作方便的同时，也要求有一定的灵活性，以适应系,统不同运行方式的要求。,3,、保证维护及检修时的安全、方便。,4,、必要时要能满足扩建的要求。,5,、尽量减少一次投资和降低年运行费低。,对电气主接线的基本要求,电气主接线图中,电气符号,的认识,发电机,是利用电磁感应原理，将机械能转变为电能,母线,主要作用：汇集、分配和传送电能,电缆头,接地,表示电气设备的接地,表示使用电缆进行连接的设备,断路器,手车式断路器,断路器的主要作用有两个方面：,（,1,）,控制作用,。即根据运行需要，投入或切除部分电力设备或线路；,（,2,）,保护作用,。即在电力设备或线路发生故障时，通过继电保护及自动装置作用于断路器，将故障部分迅速切除，保证非故障部分的正常运行,隔离开关（刀闸）,主要作用：,1,、隔离电源：在电气设备检修时，用隔离开关将需要检修的电气设备与带电的电网隔离，形成明显可见的断开点，以保证工作人员和设备的安全。,2,、倒闸操作，改变运行方式。切断和接通回路，不能切断短路电流。,3,、能拉合无电流或微小电流的回路。,接地刀闸,主要作用：,1,、作为检修时，保证人身安全，用于接地的一种机械装置。（当把接地刀闸合上以后，开始检修时，突然来电就会直接把电导入大地，引起跳闸，这样可以减少被电击的可能。）,2,、消除电路上的剩余电荷,电抗器,主要作用：限制短路电流，维持母线电压,避雷器,过电压保护器,主要作用：防止过电压对设备造成损坏。,熔断器（保险）,一种简单的保护电器，主要用作短路保护使用。,变压器,变压器是一种静止的电器，它是利用电磁感应原理，将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。,电压互感器,把一次侧高电压按比例关系变换成,100V,或更低等级的标准二次电压，供保护、计量、仪表装置使用,PT,电流互感器,把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,(5A,、,1A),，用来进行保护、测量、计量等用途。,电流互感器,CT,接触器,功能：利用主接点来开闭电路，用辅助接点来执 行控制指令。,适用于电动机或其他操作频繁的电路，作为远距离操作和自动控制，使电路通路或断路。,接触器可以通断启动电流，但不能切断短路电流，即不能作为保护电器使用。,热继电器,功能：主要用于电动机的过载保护,我公司电气主接线的基本形式讲解,单母线分段接线,发电机,-,变压器组接线,厂用母线分段原则,单母线分段接线,1,、接线特点,重要用户可以从两个不同的母线段上分别引出的两个及其以上的回路供电，从而提高供电可靠性。,单母线分段接线,装设分段断路器,(,540,),将母线分段，形成如图示的单母分段接线。,分段的数目取决于电源的数目及容量、出线的回路数、运行要求等，一般为,2-3,段。分段时应尽量将电源和负荷均衡地分配于各母线段上，以减少母线间功率的交换。,540,2,、运行方式,运行方式,：,分段断路器,540,闭合，两个电源分别接在两段母线上。,特点：,（,1,）,两段母线上的负荷应均匀分配。,（,2,）,在运行中，当任一段母线发生故障时，继电保护装置动作跳开分段断路器和接至该母线段上的电源断路器，另一段则继续供电。,（,3,）,有一个电源故障时，仍可以使两段母线都有电。,并列运行,可靠性较高，但线路故障时短路电流较大。,540,分段断路器,540,断开运行,2,、运行方式（续）,特点：,（,1,）分段断路器,540,断开，两段母线上的电压可不相同。,（,2,）每个电源只向接至本段母线上的引出线供电。,缺点：当任一电源出现故障，接该电源的母线停电，导致部分用户停电。,优点：,可以限制短路电流。,540,单母线分段接线的优点：,(1),当母线发生故障时，仅故障母线段停止工作，另一段母线仍继续工作。,(2),两段母线可看成是两个独立的电源，提高了供电可靠性，可对重要用户供电。,单母线分段接线的缺点：,(1),当一段母线故障或检修时，该段母线上的所有支路必须断开，停电范围较大。,(2),任一支路断路器检修时，该支路必须停电。,3.,优缺点分析,线路侧隔离开关,母线侧隔离开关,断路器,用于在正常或故障情况下接通与断开电路。,断路器两侧隔离开关：,用于停电检修断路器时有明显断开点，以保证检修工作的安全。,典型接线,5491,5493,549,551,典型操作,线路停电操作：,(1),断开,549,开关,(2),查,549,确断,(3),断开,5491,刀闸,(4),断开,5493,刀闸,线路送电操作：,(1),查,549,确断,(2),合上,5493,刀闸,(3),合上,5491,刀闸,(4),合上,549,开关,551,5491,549,5493,安规,5.3.6.1,规定：,停电拉闸操作应按断路器（开关）,负荷侧隔离开关（刀闸）,电源侧隔离开关（刀闸）的顺序依次进行，送电合闸的顺序应与上述相反的顺序进行。,禁止带负荷拉合隔离开关,线路停电时为什么应先断开线路侧隔离开关,？,答：,其原因是：如果在断路器未断开的情况下，发生线路隔离开关带负荷拉刀闸，将发生弧光短路。,先断开线路侧隔离开关时，,由于故障点仍在线路侧，继电保护装置将跳开本线路断路器，切除故障，这样只影响到本线路，对其他回路设备,(,特别是母线,),运行影响甚少。,若先断开母线隔离开关,后断开负荷隔离开关，则故障点在母线侧，继电保护装置将跳开与母线相连接的所有电源侧开关，导致全部停电，扩大事故影响范围。,发电机,-,变压器单元接线,发电机一双绕组变压器组成的单元,断路器装于主变高压侧作为该单元共同的操作和保护电器。,在发电机和变压器之间不设断路器，中间除了自用电外没有其他分支引出。,一般装一组隔离开关供试验和检修时作为隔离元件。,发电机一变压器单元接线的特点为：,接线简单清晰，电气设备少，配电装置简单，投资少，占地面积小。,不设发电机电压母线，发电机或变压器低压侧短路时，短路电流小。,操作简便，降低故障的可能性，提高了工作的可靠性，继电保护简化。,任一元件故障或检修全部停止运行，检修时灵活性差。,单元接线适用于机组台数不多不带近区负荷的区域发电厂。,厂用母线分段原则,厂用母线分段原则,火力发电厂锅炉的辅助设备多，功率大，消耗电量大，因此，厂用母线都是遵循,按炉分段的原则,进行设计的，即将厂用母线按照锅炉的台数，分成若干独立段，凡属同一台锅炉的厂用负荷都接与同一母线上,按炉分段的优点,：,1,、当一段母线发生故障时，只影响一台锅炉的运行,2,、便于运行管理和检修安排。（在设备检修时可以灵活切换运行方式。在机炉停运检修时，可以随系统一起停运）,3,、短路电流小,谢谢观看,
