第7章 直接网络编程技术.ppt

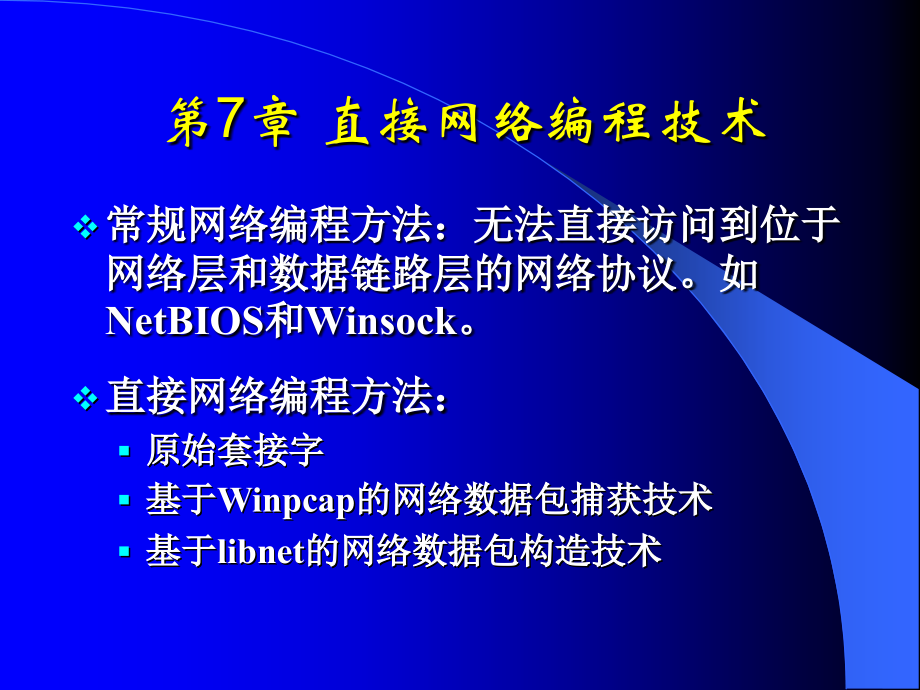

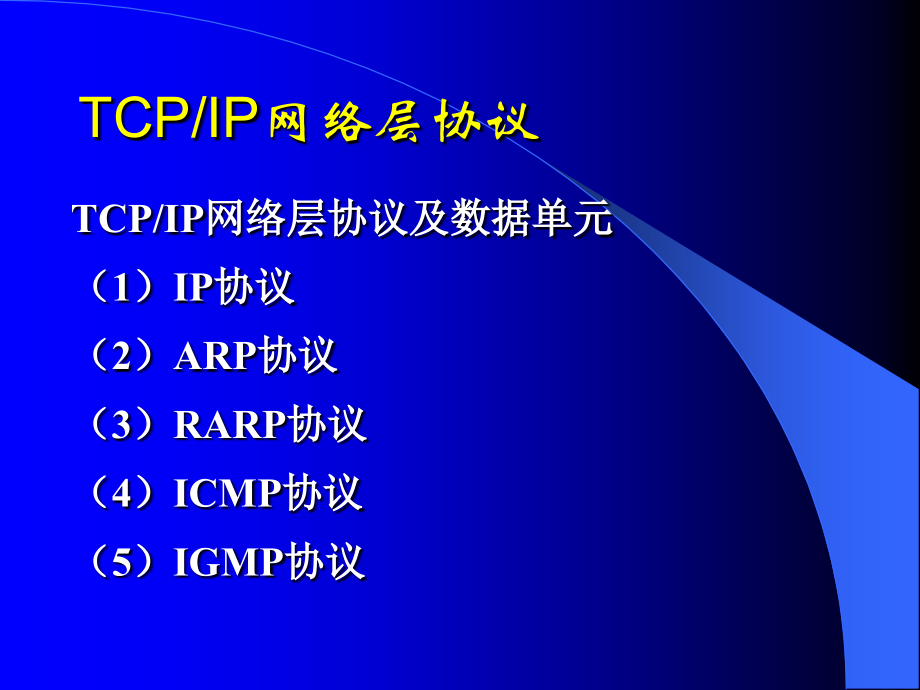

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第,7,章 直接网络编程技术,常规网络编程方法：无法直接访问到位于网络层和数据链路层的网络协议。如,NetBIOS,和,Winsock,。,直接网络编程方法：,原始套接字,基于,Winpcap,的网络数据包捕获技术,基于,libnet,的网络数据包构造技术,TCP/IP,网络层协议,TCP/IP,网络层协议及数据单元,（,1,）,IP,协议,（,2,）,ARP,协议,（,3,）,RARP,协议,（,4,）,ICMP,协议,（,5,）,IGMP,协议,原始套接字编程,原始套接字可以对底层的传输协议加以控制，对,IP,头信息进行实际的操作，通过它可以模拟一些,IP,的实用工具，如,Tracert,和,Ping,等。,原始套接字,(raw socket),是使用,SOCK_RAW,这个套接字类型来创建的。目前,WinSock 2,提供了对它的支持。利用原始套接字可直接访问网络层协议数据。,7.1,创建原始套接字,创建原始套接字可用,Socket,或,WSASocket,函数。,下述代码片断解释了如何将,ICMP,作为一种基层,IP,协议来完成一个原始套接字的创建：,SOCKET s;,s=socket(AF_INET,SOCK_RAW,IPPROTO_ICMP);,if(s=INVALID_SOCKET),/,创建套接字失败,创建原始套接字,使用不同协议创建原始套接字：,ICMP,：,socket(AF_INET,SOCK_RAW,IPPROTO_ICMP),IGMP,：,socket(AF_INET,SOCK_RAW,IPPROTO_IGMP),UDP,：,socket(AF_INET,SOCK_RAW,IPPROTO_UDP),IP,：,socket(AF_INET,SOCK_RAW,IPPROTO_IP),原始,IP,：,socket(AF_INET,SOCK_RAW,IPPROTO_RAW),创建原始套接字,由于使用原始套接字可以控制基层传输机制，存在潜在的安全隐患，因此，在,Windows NT/2000/XP,上，只有属于“管理员”,(administrator),组的成员，才有权创建类型为,SOCK_RAW,的套接字。在,Windows 9x,中，系统未对,SOCK_RAW,的使用加以限制。,完成了原始套接字的创建后，就可以在发送及接收调用中使用对应的套接字句柄。,7.2 ICMP,协议,Internet,控制消息协议（,ICMP,）是,IP,层的一个组成部分，配合,IP,协议使用，它在,IP,系统间传递差错和一些需要注意的信息。,ICMP,报文通常被,IP,层或更高协议（,TCP,或,UDP,）使用。,ICMP,报文格式,类型,代码,校验和,首部的其余部分,数据部分,8,位,8,位,16,位,首部,（,8,字节）,数据,（可变长度）,所有,ICMP,报文的前,4,个字节都是一样的,ICMP,报文类型,类型,代码,查询,/,错误（错误类型）,说明,0,0,查询,回送回答（,ping,应答）,3,0,差错,网络不可达,1,差错,主机不可达,2,差错,协议不可达,3,差错,端口不可达,4,差错,需要进行分片但设置了不分片比特,5,差错,源路由失效,6,差错,目的网络不认识,7,差错,目的主机不认识,8,差错,源主机被隔离（作废不用）,9,差错,目的网络被强制禁止,10,差错,目的主机被强制禁止,11,差错,由于服务类型,TOS,，网络不可抵达,12,差错,由于服务类型,TOS,，主机不可抵达,13,差错,由于过滤，通信被强制禁止,14,差错,主机越权,15,差错,优先级失效,ICMP,报文类型,类型,代码,查询,/,错误（错误类型）,说明,4,0,差错,源端抑制,5,0,差错,对特定网络路由的改变,1,差错,对特定主机路由的改变,2,差错,基于指明的服务类型对特定网络路由的改变,3,差错,基于指明的服务类型对特定主机路由的改变,8,0,查询,回送请求（,ping,请求）,9,0,查询,路由器通告,10,0,查询,路由器请求,11,0,差错,超时：传输期间生存时间为,0,1,差错,超时：在数据报组装期间生存时间为,0,12,0,差错,参数问题：,IP,头损坏,1,差错,参数问题：缺少必须的选项,13,0,查询,时间戳请求,14,0,查询,时间戳答复,17,0,查询,地址掩码请求,18,0,查询,地址掩码答复,7.3 ICMP,实现,ping,示例,该,ping,程序的主要功能：,测试目标主机的可达性（是否处于活动状态、是否可以通过网络访问到）,测试源主机与目标主机的数据往返时间,记录到目标主机的路由（最多,9,个）,可选,ping,目标主机时，该程序自动向目标主机发送,4,个回送请求的,ICMP,报文，每个报文的数据部分长度为,32,个字节,Ping,程序的实现,Ping,程序的实现：主机向远程计算机发出,ICMP,回应请求以后，远程计算机会处理这个请求，然后生成一条回应应答消息，再通过网络传回给发送主机；假如由于某些原因，不能抵达目标主机，就会生成对应的,ICMP,错误消息,(,比如“目标主机不可到达”,),，由那个路径上某处的一个路由器返回。假定与远程主机的物理性连接并不存在问题，但远程主机已经关机或没有设置对网络事件作出响应，便需由自己的程序来执行超时检查，来检测这样的情况。,程序步骤,本例利用了原始套接字和,IPPROTO_ICMP,协议的特性，其编写步骤如下：,(1),创建类型为,SOCK_RAW,的一个套接字，同时设定协议,IPPROTO_ICMP,。,(2),创建并初始化,ICMP,头。,(3),调用,sendto,或,WSASendto,，将,ICMP,请求发给远程主机。,(4),调用,recvfrom,或,WSARecvfrom,，以接收任何,ICMP,响应。,7.4,原始套接字的编程方法,WSAStartup,(),socket(),bind(),setsockopt,(),ioctlsocket,(),sendto,(),recvfrom(),closesocket,(),WSACleanup,(),创建套接字,创建套接字使用,WSASocket,或,socket,函数来完成。,SOCKET,WSASocket(int,af,int,type,int,protocol,LPWSAPROTOCOL_INFO,lpProtocolInfo,GROUP g,DWORD,dwFlags,);,SOCKET,socket(int,af,int,type,int,protocol).,设置选项函数,为了控制包发送方式，使用,setsockopt,函数：,int,setsockopt(SOCKET,S,int,level,int,optname,const char*,optval,int,optlen,);,使用,ioctlsocket,函数来控制套接字，如控制接收,IP,报文等。,int,ioctlsocket(SOCKET,s,long,cmd,u_long,*,argp,).,
