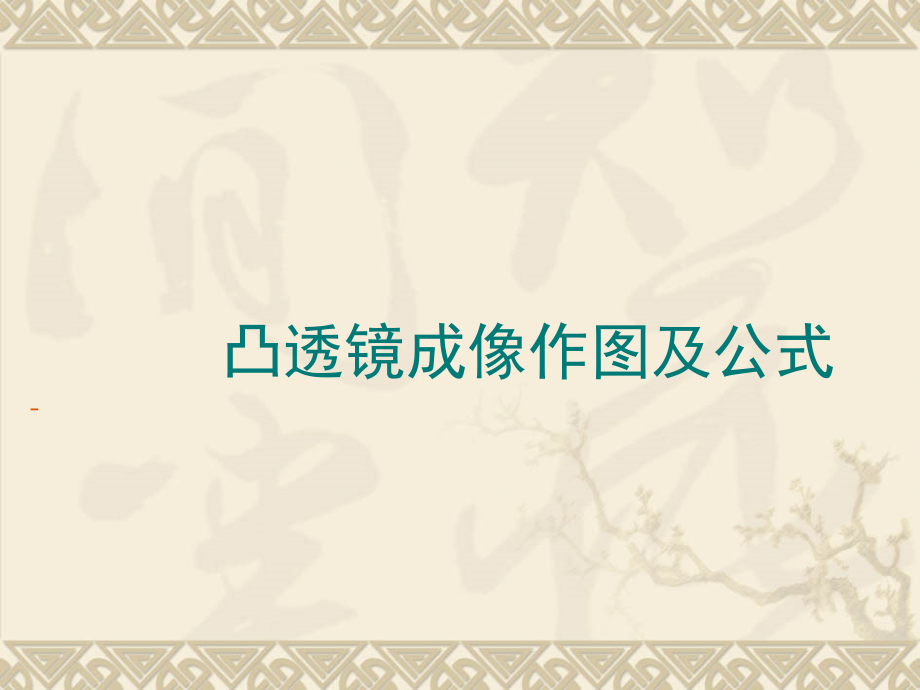

凸透镜成像作图及公式.ppt

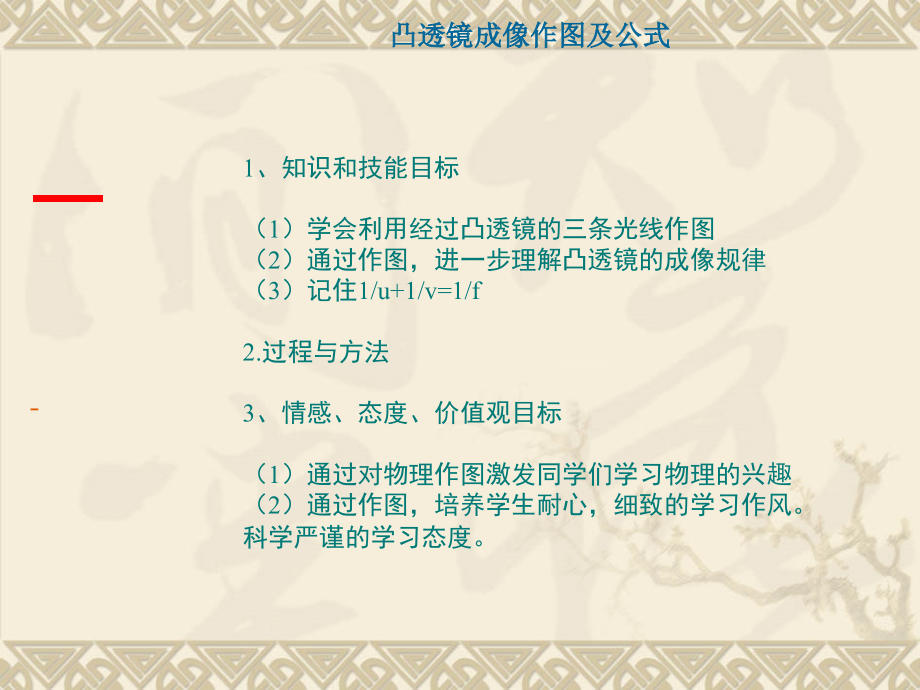

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,凸透镜成像作图及公式,1,、知识和技能目标,（,1,）学会利用经过凸透镜的三条光线作图,（,2,）通过作图，进一步理解凸透镜的成像规律,（,3,）记住,1/u+1/v=1/f,2.,过程与方法,3,、情感、态度、价值观目标,（,1,）通过对物理作图激发同学们学习物理的兴趣,（,2,）通过作图，培养学生耐心，细致的学习作风。,科学严谨的学习态度。,凸透镜成像作图及公式,一倍焦距分虚实，二倍焦距分大小；,像的大小像距定，像儿跟着物体跑；,实像总是异侧倒，,物近像远像变大,；,虚像总是同侧正，,物近像近像变小。,凸透镜成像规律口决,凸透镜成像作图及公式,回忆一下凸透镜的三根特殊光线：,1,、平行于主光轴的光线，经过凸透镜折射后，会聚到焦点。,2,、从焦点出发的光线，经过凸透镜折射后，平行于主光轴。,3,、经过凸透镜光心的光线不改变传播方向。,凸透镜成像作图及公式,探究一：,物体在两倍焦距外：它成的像将在何位置，性质如何？,结论：,像成在透镜另一侧一倍与两倍焦距之间，是倒立、缩小的实像。,2f,2f,f,f,作图：,凸透镜成像作图及公式,2f,2f,f,f,探究二：,物体在一倍与两倍焦距之间，它成的像将在何位置，,性质如何？,作图：,结论：,像成在透镜另一侧两倍焦距之外，是倒立、放大的实像。,凸透镜成像作图及公式,2f,2f,f,f,探究三：,物体在焦点以内，它成的像将在何位置，性质如何？,作图：,结论：,像与物体在透镜同侧，是正立、放大的虚像。,凸透镜成像作图及公式,通过一系列的实验，人们得出凸透镜成像的公式：,式中：,u ,物距,v ,像距,f ,焦距,凸透镜成像作图及公式,凸透镜成像作图的注意事项：,画光路图时，光线是有方向的，在透镜两侧，每条光线都要画上箭头。由光线的交点确定所求点的像的位置。,凸透镜成像作图及公式,练习一：画出物体通过凸透镜所成的像,2f,2f,f,f,练习二：画出物体通过凸透镜所成的像,2f,2f,f,f,凸透镜成像作图及公式,凸透镜成像作图及公式,练习三：画出物体通过凸透镜所成的像,2f,2f,f,f,凸透镜成像作图及公式,一、凸透镜三条特殊光线,1,、平行于主光轴的光线经凸透镜折射后，通过凸透镜的焦点。,2,、通过凸透镜焦点的光线经凸透镜折射后，平行于主光轴。,3,、通过光心的光线，方向不变。,二、凸透镜成像的公式,
