申克转子秤安装图片指引.ppt

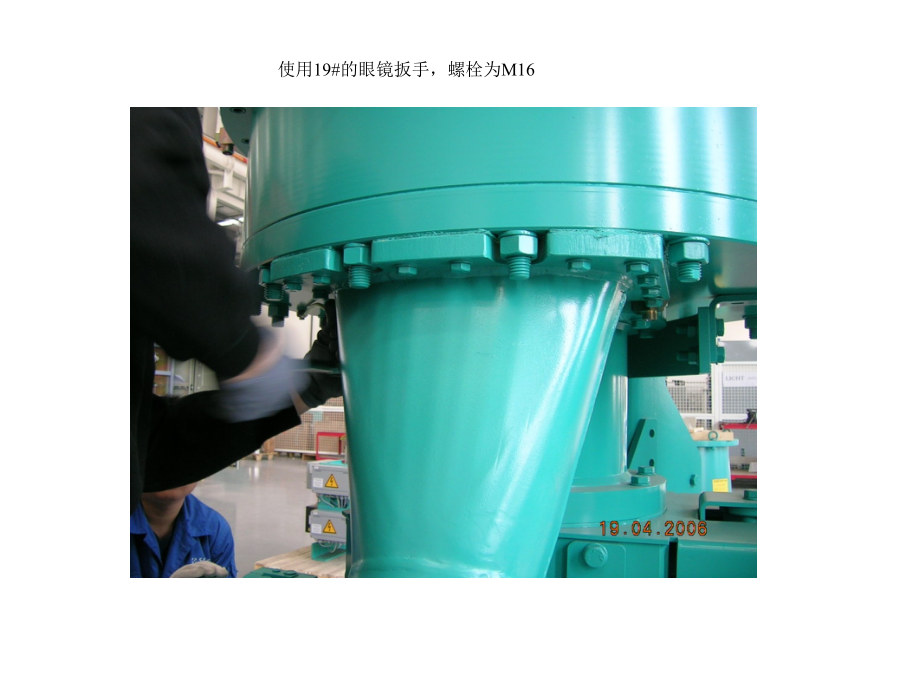

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,首先，去掉接地线，然后拆除下料管,使用,19#,的眼镜扳手，螺栓为,M16,螺栓为,M16X70,螺栓为,M16X45,拆除压缩空气管和保护套,所有管路接口应密封,用,M5,的内六角扳手拆除压缩空气连接器,再用30#的扳手松掉锁搅拌器轴的螺丝,拆除下料管后，再用30#的扭矩扳手松掉底盖上的螺丝，注意下料口处两颗是弹垫，其他为平垫,拆除所有螺栓后，用4根,相同长度,的钢丝绳,缓慢,吊起上盖,两边不平,Only for lift,small bolts(,安装吊环用),用250,Nm/24#,的扭矩扳手拆除8个,M16X60,螺栓和,M16X30,的小螺栓,安装吊环，缓慢吊起转子，可以看到内部金属垫片,M24/250Nm,扭矩扳手拆除底盘两侧8颗定位螺栓,拆除底盘另外3颗支撑螺栓,安装4个,M16X80,吊环，缓慢吊起底盘,与轴接触面内有,O,型圈,拆除链条,拆除驱动装置固定螺栓和压缩空气管接头,拆除键,取下垫片,取下卡簧,松顶丝,安装吊钩，吊走轴封,安装吊环，缓慢吊走驱动总成,上轴封套,下轴封套,搅拌器轴承内套,底部轴封套,俯视,
