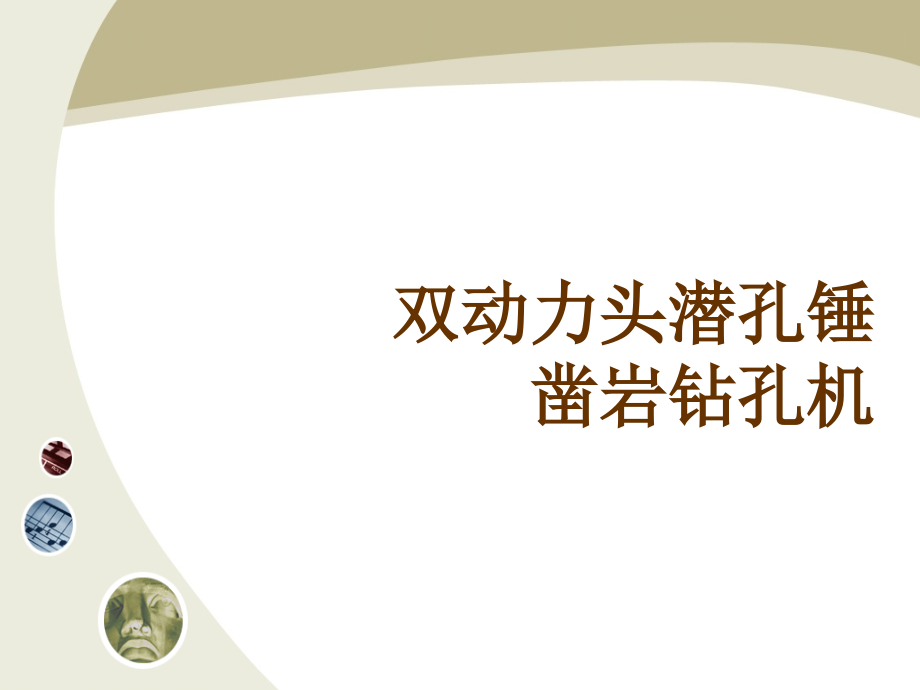

双动力头潜孔锤凿岩钻孔机.ppt

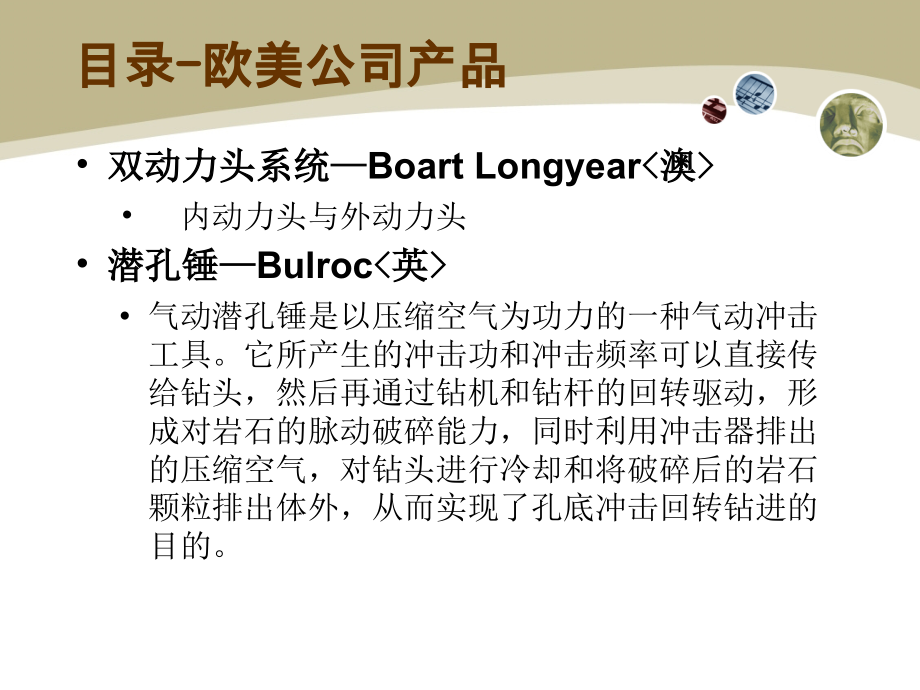

,*,双动力头潜孔锤凿岩钻孔机,目录,-,欧美公司产品,双动力头系统,Boart,Longyear,内动力头与外动力头,潜孔锤,Bulroc,气动潜孔锤是以压缩空气为功力的一种气动冲击工具。它所产生的冲击功和冲击频率可以直接传给钻头，然后再通过钻机和钻杆的回转驱动，形成对岩石的脉动破碎能力，同时利用冲击器排出的压缩空气，对钻头进行冷却和将破碎后的岩石颗粒排出体外，从而实现了孔底冲击回转钻进的目的。,双动力头系统,双动力头旋转钻探系统,可根据地形状况灵活控制，与潜孔锤（,DTH,Hammer,）联合作业，作业深度大。,利用两个独立的旋转钻头，分别驱动外套管和内部的钻杆，转向相反。一个较低的钻头装在旋转套管进行旋转钻挖，较高的旋转头带动内部装配有潜孔锤的钻杆，缓慢进给或旋转钻挖。,潜孔锤装在内部进行钻进时，必须有缓冲器，在较高钻头的下面，保护钻头减缓潜孔锤带来的冲击。,双动力头系统,系统组成,冲蚀头,缓冲器,平衡棒,套管,内钻杆,套管钻头,潜孔锤或阵列钻头,系统参数,内动力头,电机功率,输出扭矩,72,kNm,输出转速,1524 rpm,外动力头,电机功率,输出扭矩,196,kNm,输出转速,68 rpm,潜孔锤及钻杆,双动力系统的应用,-,旋挖钻机,Delmag,英国,奔耐,Bulroc,Hyper DTH,1976,年，首次推出潜孔锤产品,提供潜孔锤产品和工程解决方案,系列化：,5in,、,10in,、,12in,、,20in,、,24in,、,30in,，,43.31 in,（在研）,Bulroc,Hyper 301S,潜孔锤,Bulroc,Hyper QL200S,潜孔锤,气动潜孔锤工作过程,Bulroc,系列潜孔锤,Hyper 181,Hyper 241,和,Hyper 301S,原理相同，均为大型,无阀式,潜孔锤。,内部摩擦阻力小，冲击力大。,内部单向阀的安排，防止水的侵入和岩屑的进入，造成潜在压力，保证潜孔锤安全工作,。,正确操作时，可减轻花键的磨损，延长钻头和卡盘的寿命。,典型潜孔锤方案,典型潜孔锤方案,减震器：选择,取决于头部振动情况，提出“,out of hole,”概念。,进气喷嘴：空气压缩机之间必须有存储器以提供气压，与进气喷嘴的连接处要装油润滑器。,套管钻杆：对于大直径孔钻，六角钻杆现在取代了以前的螺纹类型,。,保护接头：连接钻头和钻杆。,螺栓固定式潜孔锤套管：与钻管直径相当，可以有其他固定形式。,谢谢,
