工程预结算(4).ppt

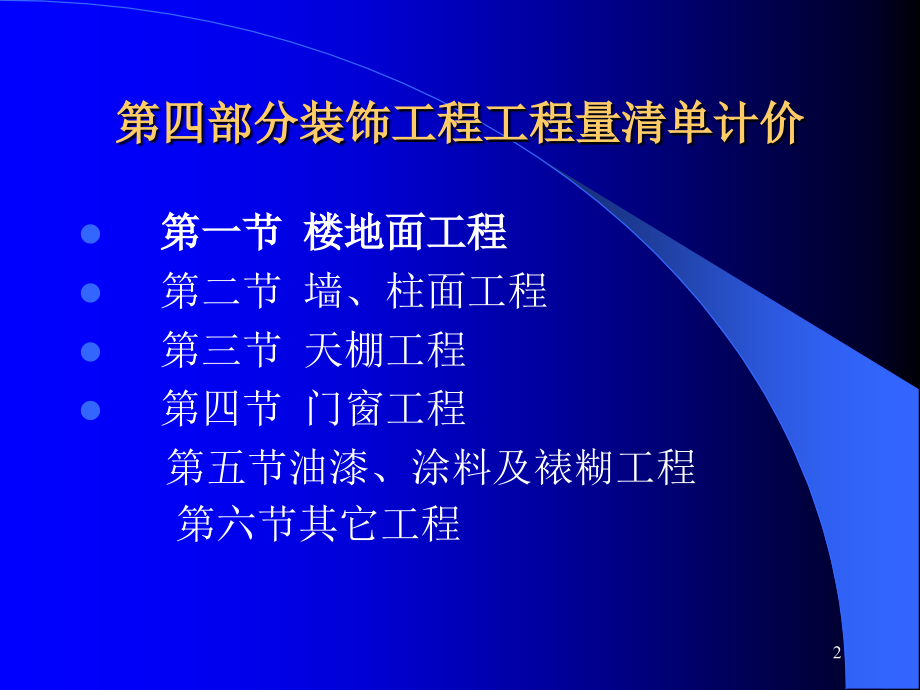

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,工程预结算,任课教师：朱小林,1,第四部分装饰工程工程量清单计价,第一节 楼地面工程,第二节 墙、柱面工程,第三节 天棚工程,第四节 门窗工程,第五节油漆、涂料及裱糊工程,第六节其它工程,2,第1节楼地面工程,要点,共9个分部、42个分项工程项目，包括整体面层、块料面层、橡塑面层、其它材料面层、踢脚线、楼梯装饰、扶手、栏杆、栏板装饰、台阶装饰、零星装饰等。适用于楼在面、楼梯、台阶等装饰工程。,3,第1节楼地面工程,一楼地面工程量清单项目的划分,二楼地面清单工程量的计算规则,1整体面层,2块料面层,3橡塑面层,4其它材料面层,5踢脚线,6楼梯装饰,7扶手、栏杆、栏板装饰,8台阶装饰,9零星装饰项目,4,第1节楼地面工程,楼地面工程量清单项目的内容说明,1水泥砂浆地面找平层,水泥砂浆地面是应用比较多的一种传统地面，优点是施工简便，造价低，坚固耐用。水泥砂浆优先选用硅酸盐水泥、普通硅酸盐水泥，骨料为中砂或粗砂。,2天然石材项目,用于楼地面的天然石材主要是指天然大理石和天然花岗石。,3水磨石项目,水磨石被广泛用于楼地面工程中的一般装修，它是在基层面打扫干净的基础上，先涂刷1,mm,厚的素水泥浆，用3,mm,玻璃条（也可用金属条）分隔成一定规格的若干方格。,5,第1节楼地面工程,4人造大理石板项目,人造大理石板是以大理石碎料为主要材料，掺入适量石英砂、石粉等为骨料，用合成树脂、聚酯或水泥等为胶黏剂，加入适量颜料拌和后，经过浇注、加压、打磨、抛光、切割等加工程序而制成的板材。,5玻璃地砖项目,镭射玻璃又称激光玻璃，它是以钢化玻璃为基材，通过镭射激光处理，在玻璃背面构成了全息光栅或其他几何光栅，在不同角度的光线照射下，衍射出多样颜色光栅的特制玻璃。,6陶瓷地砖项目,陶瓷地砖指彩釉砖、釉面砖。它是选用优质黏土，掺入一定比例的长石、石英、硅灰石等骨料，加水拦匀后用球磨机研磨成浆液，然后过筛滤渣，脱水干燥，入模成型为坯状，对坯料采用先素烧、施釉，再一次性入窑烧制而成。,6,第1节楼地面工程,7陶瓷锦砖项目,陶瓷锦砖俗称马赛克，它是用优质瓷土加适量着色水溶液捣制均匀，以半干入模压制为成型小方块，入窑高温焙烧而成。,8缸砖项目,缸砖以前称为铺地砖，是19世纪初期用来作为铺砌厕所、厨房地面防潮的专用砖。,9水泥花砖、广场砖都是指带有一定几何形状的制品砖。10分隔嵌条、10防滑条、酸洗打蜡项目,7,第1节楼地面工程,11塑料、橡胶板项目,塑料板项目分为楼地面塑料板和踢脚线塑料板。,12地毯及附件项目,13木地板项目,木地板项目共分为木地板、竹地板、木踢脚线等内容。,14防静电活动地板项目,15栏杆、栏板、扶手项目,8,例题,P98：,某工程花岗石台阶的尺寸，台阶及翼墙用1：2.5水泥砂浆粘贴花岗石板（翼墙外侧不贴），试计算工程量。,解：1计算石材台阶面工程量,A,根据已知内容查得项目编码：020108001，项目名称：石材台阶面。,B,工程量计算规则：按设计图示尺寸台阶（包括最上一层踏步边沿加300,mm）,水平投影面积。,C,根据计算规则计算工程量：石材台阶面工程量的计算公式：,台阶工程量,L（Bn+0.3）=4.20(0.34+0.3)=6.3(m2),2,计算石材零星项目工程量,A,根据已知内容查得项目编码：020109001，项目名称：石材零星项目。,B,工程量计算规则：按设计图示尺寸以面积计算。,C,根据计算规则计算工程量：,石材零星项目工程量=0.3(1.2+0.3+0.155)2+(0.34)(0.155)=2.25(,m2),9,第节墙、柱面工程,要点,共10个分部、25个分项工程项目，包括墙面抹灰、柱面抹灰、零星抹灰、墙面镶贴块料、柱面镶贴块料、零星镶贴块料、墙饰面、柱（梁）饰面、隔断、幕墙等项目，适用于墙柱面装饰工程。,10,第节墙、柱面工程,一墙、柱面工程量清单项目的划分,1清单项目的划分,2有关项目列项说明,二墙、柱面清单工程量的计算规则,11,第节墙、柱面工程,墙、柱面工程量清单项目的内容说明,1装饰抹灰项目,2镶贴块料面层项目,3墙、柱面装饰项目,4幕墙项目,A,玻璃幕墙,B,铝板幕墙,C,全玻璃幕墙,12,例题,（,P110）,某室外圆柱，直径为1.68,m,的圆柱，高度为3.54,m，,数量共为6根，设计为斩假石柱面。试计算工程量，并编制其分部分项工程量清单。,解：根据已知内容查得项目编码：020202002，项目名称：柱面装饰抹灰。工程量计算规则：按设计图示柱断面周长乘以高度以面积计算。斩假石柱面工程量3.141.683.546=112.05,m2,将上述结果填入“分部分项工程量清单”，见下表,13,第节墙、柱面工程,序号,项目编号,项目名称,项目特征描述,计量单位,工程数量,1,020202002001,柱面装饰抹灰,1柱面类型：砖混凝土柱体,2材料种类，配合比，厚度：水泥砂浆，1：3，厚12,mm；,水泥白石子浆1：2.5，厚10,mm,M,2,112.05,14,第3节天棚工程,要点,共设3个部分、10个分项目工程项目，包括天棚抹灰、天棚吊顶、天棚其它装饰等。,15,第3节天棚工程,一天棚工程量清单项目的划分,二天棚清单工程量的计算规则,16,第3节天棚工程,天棚工程量清单项目的内容说明,1平面、跌级天棚项目,平面、跌级天棚是指在房间原有顶面的基础上，下吊一层平面（称平面天棚）或多层平面（称跌级天棚）的天棚吊顶。平面、跌级天棚根据其构造内容分为天棚龙骨、天棚基层、天棚面层、天棚灯槽等。,2艺术造型天棚项目,3其它天棚（龙骨和面层）项目,17,第4节门窗工程,要点,共设9个分部、59个分项工程项目。包括木门窗、金属门窗、金属卷帘门、其它门、木窗、金属窗、门窗套、窗帘盒、窗帘轨、窗台板等。,18,第5节油漆、涂料及裱糊工程,要点,共设9个部分、29个分项工程项目，包括门油漆，窗油漆，木扶手及其它板条油漆，木材面油漆，金属面油漆，抹灰面油漆，喷刷涂料，花饰、线条刷涂料、裱糊等。,19,第5节油漆、涂料及裱糊工程,一油漆、涂料及裱糊工程量清单项目的划分,二油漆、涂料及袜糊清单工程量的计算规则,20,第5节油漆、涂料及裱糊工程,1门油漆,2窗油漆,3木扶手及其它板条线条油漆,4木材面油漆,5金属面油漆,6抹灰面油漆,7喷塑、涂料,8花饰、线条刷涂料,9裱糊,21,例题,（,P134）,某装饰工程造型木墙裙，裙长7.7,m，,高1.2,m，,外挑0.25,m，,面层突出部分刷聚酯亚光色漆，其它部位刷酚醛清漆，均按刷透明腻子1遍、底漆1遍、面漆3遍的要求施工。试编制造型木墙裙油漆分部分项工程量清单。,22,第5节油漆、涂料及裱糊工程,解：,1、由已知内容查得项目编码：020504002；项目名称：木护墙、木墙裙油漆。,2、工程量计算规则：按设计图示尺寸以面积计算。,3、根据计算规则计算工程量：酚醛清漆工程量=7.71.2-7.7(0.2+0.15)-0.850.0515-0.30.2010=5.31,m,聚酯亚光色漆工程量=7.7(0.2+0.15)+0.850.0515+0.300.2010=3.93,m2,23,第节其它工程,要点,共设7个部分、49个分项工程项目，包括柜类、货架，暖气罩，浴厕配件，压线、装饰线，雨篷、旗杆，招牌、灯箱，美术字，适用于零星装饰工程项目。,24,第节其它工程,一其它工程工程量清单项目的划分,二其它工程清单工程量计算规则,例题（,P140）,平墙式暖气罩尺寸，设计为三合板基层，柚木板面层，机制木花格散热口，共25个，计算工程量。,25,第节其它工程,解：1根据已知内容查得项目编码：020602001；项目名称：饰面板暖气罩。,2工程量计算规则：按设计图示尺寸以垂直投影面积（不展开）计算。,3根据计算规则计算工程量：饰面板暖气罩工程量=垂直投影面积,饰面板暖气罩工程量=(1.981.20-1.400.22-0.980.28)25=44.85(,m2),26,
