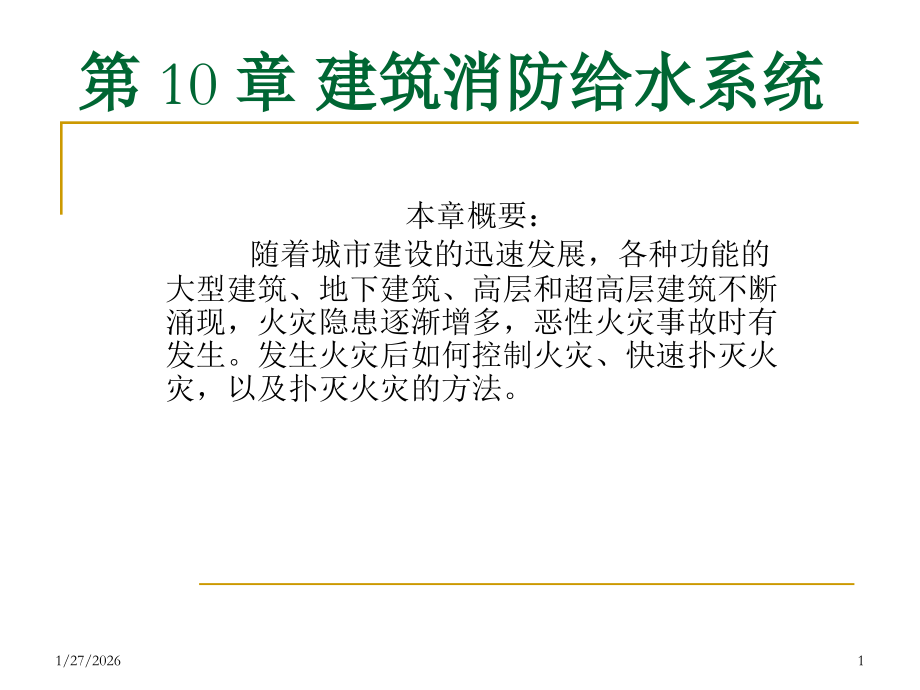

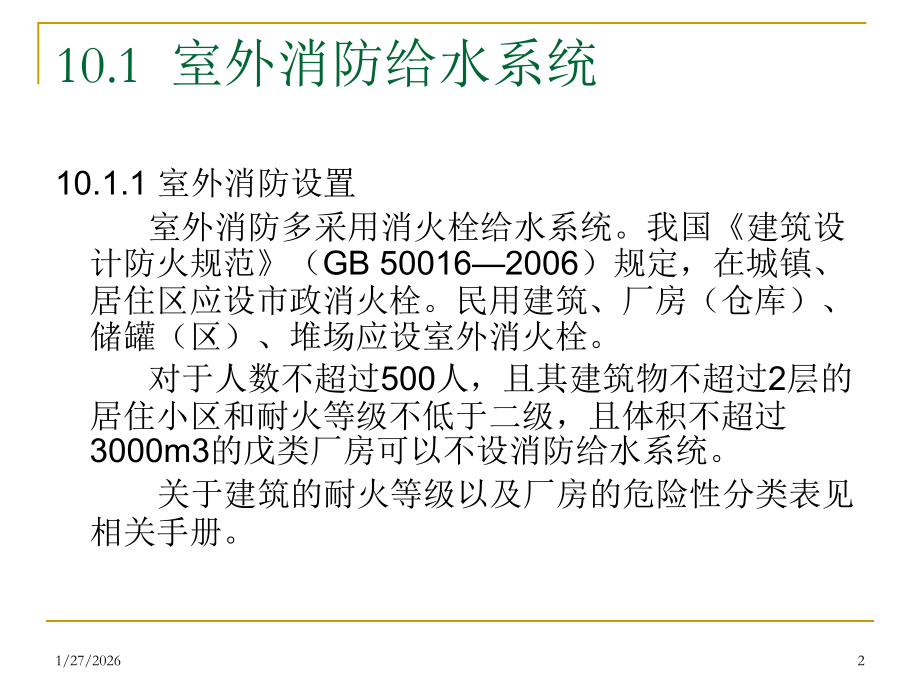

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第,10,章 建筑消防给水系统,本章概要：,随着城市建设的迅速发展，各种功能的大型建筑、地下建筑、高层和超高层建筑不断涌现，火灾隐患逐渐增多，恶性火灾事故时有发生。发生火灾后如何控制火灾、快速扑灭火灾，以及扑灭火灾的方法。,1/27/2026,1,10.1,室外消防给水系统,10.1.1,室外消防设置,室外消防多采用消火栓给水系统。我国,建筑设计防火规范,（,GB 500162006,）规定，在城镇、居住区应设市政消火栓。民用建筑、厂房（仓库）、储罐（区）、堆场应设室外消火栓。,对于人数不超过,500,人，且其建筑物不超过,2,层的居住小区和耐火等级不低于二级，且体积不超过,3000m3,的戊类厂房可以不设消防给水系统。,关于建筑的耐火等级以及厂房的危险性分类表见相关手册。,1/27/2026,2,10.1,室外消防给水系统,10.1.2,室外消防水源与水压体制,1.,水源,消防给水必须有可靠的水源，以保证消防用水量。水源可采用城市给水管网，这是一般最常用的消防用水的水源，有些城市给水管网是生活与消防或生活、消防及生产合用系统；在工厂中有的是生产及消防合用系统，都考虑了消防水量能够满足城市、工厂的消防用水要求。如果城市有天然水体，如河流、湖泊等，水量能满足消防用水要求，也可作为消防水源。若上述两种水源不能满足消防用水量的要求时，可以设置消防贮水池供水，容量应满足在火灾延续时间内消防用水量的要求。不同场所的火灾延续时间有不同要求，如民用建筑应按,2h,；易燃、可燃物品仓库应按,3h,；可燃材料中煤、焦炭露天堆场应按,3h,，其他可燃材料的露天、半露天堆场应按,6h,消防用水量计算。,1/27/2026,3,2.,水压体制,给水系统水压可分为三种形式：,（,1,）低压制给水系统,即管网内保持一般建筑内生活用水压力，消防时，由消防车水泵加压供水。要求管网的压力应保证室外消火栓栓口处的水压从室外设计地面算起不应小于,0.1MPa,。,（,2,）高压制给水系统,是指给水管网内的压力应保证当消防用水量达到最大且水枪在任何建筑物的最高处时，水枪充实水柱仍不小于,10m,。此种系统水压高，需用耐高压材料设备，并增加维修管理费用，且耗电能，较少采用。,1/27/2026,4,（,3,）临时高压制给水系统,是在泵站内加设消防水泵，平时以低压供水，在火灾发生时，启动消防泵，增大管网水压而达高压给水系统的供水要求。这种系统用于小范围内的消防给水系统中，如小区、工厂或高层建筑等。,不论采用何种方式，若生产、生活和消防共用一个给水系统时，均应按生产、生活用水量达到最大时、保证满足最不利点部位消防用水的水压和水量。,1/27/2026,5,10.1.3,室外消火栓消防系统的组成与布设,室外消火栓消防系统一般由消防管网、消火栓、消防水池和水泵结合器等组成。,1.,消防管网,从消防管网是否与生活、生产供水管网共用，可将其分为不同的系统。,（,1,）生活、消防共用管网给水系统,中小城镇和居住小区、企事业单位常用，要求最大小时用水量发生时，管网仍可保证全部消防用水量的供给。,（,2,）生活、生产、消防共用管网给水系统,一般大中城市常用，要求生活、生产用水最大时（淋浴水按,15%,，浇洒和冲洗水可不计），管网仍应保证室内、外消防用水量。,（,3,）生产、消防共用管网给水系统,适用于工矿企业。要求管网在生产用水到达最大时，仍能保证消防用水量，生产设备检修时仍不致造成消防供水中断。,1/27/2026,6,10.1.3,室外消火栓消防系统的组成与布设,4,）专用消防供水系统,当消防用水与生活、生产用水合并，在技术上不合适时，可单独设消防系统，此时系统常采用高压或临时高压制供水。,消防管网有环状管网与支状管网之分，为保证供水安全可靠，应采用环网，对于在建设初期或室外消防用水量小于,15L/s,时，可以采用支状管网。,环网的输水干管不宜少于两条，当其中一条发生故障时，其余的干管仍应满足输送消防用水总量的要求。,为保证消火栓事故或检修时的供水安全，环状管道上应设阀门，将其分成若干独立的管段，每段内的消火栓的数量不宜超过,5,个。室外消防的最小管径不应小于,100mm,。,1/27/2026,7,10.1.3,室外消火栓消防系统的组成与布设,2.,消火栓,室外消火栓是用于消防车取水和连接消防龙带和水枪扑灭火灾的。室外消火栓有两类，地上式和地下式。地上式要求有一个直径为,150mm,或,100mm,、两个直径为,65mm,的栓口。室外地下式消火栓应有直径为,100mm,和,65mm,的栓口各一个。地下式消火栓应设有明显的标志。,城镇室外消火栓，应沿道路设置。路宽超过,60m,时，宜在道路两边同时设消火栓。消火栓距路边不超过,2m,，与建筑外墙的距离不小于,5m,，并应靠近十字路口。消火栓的间距不超过,120m,，其保护半径不大于,150m,。并不宜只集中布置在建筑物的一侧。,在城市消火栓保护半径,150m,内的小区或建筑群，且消防用水量不超过,15L/s,时，可不另设室外消火栓。,每个消火栓的用水量应按,10,15L/s,计算。,1/27/2026,8,10.1.3,室外消火栓消防系统的组成与布设,1/27/2026,9,10.1.3,室外消火栓消防系统的组成与布设,1/27/2026,10,10.1.3,室外消火栓消防系统的组成与布设,3.,消防水池,当生活,-,消防共同的市政管网，不能满足最大时用水量加消防用水量的要求时，应设消防水池；或者市政管道为枝状或只有一条市政进水管的情况下，且消防用水总量超过,25L/s,时，也应设消防水池。消防水池为平时从市政管网上以较为均匀的小流量向池内蓄水，火灾时集中取用。,1/27/2026,11,室外消防贮水池的消防保护半径,室外消防贮水池的消防保护半径不大于,150m,，池内应设消防车的取水口。取水口与被保护建筑物的距离不小于,15m,，与甲、乙、丙类液体储罐的距离不小于,40m,，与液化石油气储罐的距离不宜小于,60m,，若有防辐射热的措施时，可减为,40m,。也不宜大于,100m,，应保证消防车的吸水高度不超过,6m,。消防水池在火灾后的补水时间不宜超过,48h,，缺水地区或独立的石油库,1/27/2026,12,10.2,建筑消火栓消防给水,建筑消火栓消防系统由于建筑高度和消防车扑灭火灾能力的限制，又分为低层建筑消火栓系统和高层建筑消火栓系统。低层建筑消火栓系统是指,9,层及,9,层以下的住宅建筑、高度在,24m,以下的其他民用建筑和高度不超过,24m,的厂房、车库以及单层公共建筑的消火栓消防系统。这类建筑物的火灾能依靠一般消防车的供水能力直接进行灭火。高层建筑消火栓系统是指,10,层及,10,层以上的住宅建筑、高度在,24m,以上的其他民用建筑和工业建筑的消火栓消防系统。高层建筑中高层部分的火灾扑救因一般消防车的供水能力达不到，因而应立足于自救。,1/27/2026,13,10.2.1,建筑消防给水系统的设置范围,建筑设计防火规范,中对建筑物是否设置消防给水做了若干规定：,1.,下列建筑物应设室内消防给水：,(1),高度不超过,24m,的厂房、库房和高度不超过,24m,的科研楼,(,存有与水接触能引起燃烧爆炸或助长火势蔓延的物品除外,),。,(2),超过,800,个座位的剧院、电影院、俱乐部和超过,1200,个座位的礼堂、体育馆。,(3),体积超过,5000m3,的车站、码头、机场建筑物、展览馆、商店、病房楼、门诊楼、教学楼、图书馆等建筑物。,(4),超过,7,层的单元式住宅，超过,6,层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。,1/27/2026,14,10.2.1,建筑消防给水系统的设置范围,(5),超过,5,层或体积超过,10000m3,的其它民用建筑。,(6),国家级文物保护单位的重点砖木或木结构的古建筑。,2,下列建筑可不设室内消防给水：,(1),耐火等级为一、二级且可燃物较少的丁、戊类厂房和库房,(,高层工业建筑除外,),；耐火等级为三、四级且建筑体积不超过,3000m3,的丁类厂房和建筑体积不超过,5000m3,的戊类厂房。,(2),室内没有生产、生活给水管道，室外消防用水取自贮水池且建筑体积不超过,5000m3,的建筑物。,3,在一座一、二级耐火等级的厂房内，如有生产性质不同的部位时，可根据各部位的特点确定设置或不设置室内消防给水,1/27/2026,15,10.2.2,建筑消火栓给水系统的组成,室内消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器和增压水泵等组成。,1/27/2026,16,1,消火栓设备,消火栓设备由水枪、水带和消火栓组成，均安装于消火栓箱内。,水枪一般为直流式，喷嘴口径有,13mm,、,16mm,、,l9mm,三种，水带口径有,50mm,和,65mm,两种。口径,13mm,的水枪配备直径,50mm,的水带，,16mm,的水枪可配直径,50mm,或,65mm,的水带，,19mm,的水枪配备直径,65mm,的水带。,1/27/2026,17,消火栓,水带长度一般为,15,m,、,20,m,、,25,m,和,30,m,四种；水带材质有麻质和化纤两种，有衬胶与不衬胶之分，衬胶水带阻力较小，水带长度应根据水力计算选定。,1/27/2026,18,消火栓,消火栓均为内扣式接口的球形阀式龙头，有单出口和双出口之分。双出口消火栓直径为,65mm,，单出口消火栓直径有,50mm,和,65mm,两种。,1/27/2026,19,消火栓,当每支水枪最小流量小于,5L,s,时选用直径,50mm,的消火栓和水带，口径,13mm,或,16mm,的水枪；最小流量,5L,s,时选用直径,65mm,的消火栓，口径,19mm,的水枪。,1/27/2026,20,常用消火栓箱的规格为,800mm650mm200mm,，材料为钢板或铝合金等制作，如图,10-1,所示。消防卷盘设备可与,DN65,消火栓放置在同一个消火栓箱内，也可以单独设消火栓箱。,1/27/2026,21,1/27/2026,22,1/27/2026,23,2,消防水箱,消防水箱对扑救初期火灾起着重要作用，为确保其自动供水的可靠性，应采用重力自流供水方式。消防水箱宜与生活,(,或生产,),高位水箱合用，以保持箱内贮水经常流动，防止水质变坏。水箱的安装高度应满足室内最不利点消火栓所需的水压要求，且应贮存有室内,10min,的消防用水量。,1/27/2026,24,1/27/2026,25,3,水泵接合器,当建筑物发生火灾，室内消防水泵不能启动或流量不足时，消防车可从室外消火栓、水池或天然水体取水，通过水泵接合器向室内消防给水管网供水。水泵接合器一端与室内消防给水管道连接，另一端供消防车加压向室内管网供水。水泵接合器的接口直径有,DN65,和,DN80,两种，分地上式、地下式和墙壁式三种类型。图,10-2,为消防水泵接合器示意图。,1/27/2026,26,3,水泵接合器,1/27/2026,27,3,水泵接合器,1/27/2026,28,4.,消防水泵,消防水泵宜与其他用途的水泵一起布置在同一水泵房内，水泵房一般设置在建筑底层。水泵房应有直通安全出口或直通室外的通道，与消防控制室应有直接的通信联络设备。泵房出水管应有两条或两条以上与室内管网相连接。每台消防水泵应设有独立的吸水管，分区供水的室内消防给水系统，每区的进水管亦不应少于两条。在水泵的出水管上应装设试验与检查用的出水阀门。水泵安装应采用灌入式。消防水泵房应设有和主要泵性能相同的备用泵，且应有两个独立的电源，若不能保证两个独立的电源，应备有发电设备。,1/27/2026,29,消防水泵,1/27/2026,30,消防水泵,为了在起火后很快提供所需的水量和水压，必须设置按钮、水流指示器等远距离启动消防水泵的设备。在每个消火栓处应设远距离启动消防水泵的按钮，以便在使用消火栓灭火的同时，启动消防水泵。水流指示器可安装在水箱底下的消防出水管上，当动用室内消火栓或自动消防系统的喷头喷水时，由于水的流动，水流指示器发出火信号并自动启动消防水泵。建筑物内的消防控制中心，均应设置远距离启动或停止消防水泵运转的设备。,1/27/2026,31,5.,消防水池,当生产和生活用水量达到最大时，市政给水管道、进水管或天然水源不能满足室内外消防用水量；市政给水管网为枝状或只有一条进水管，且室内外消防用水量之和大于,25L/s,时，应设消防水池。消防水池的容量应满足在火灾延续时间内，室内外消防用水总量的要求。,1/27/2026,32,10.2.3,建筑消火栓系统的给水方式,1.,无水箱、水泵的室内消火栓给水方式,当室外给水管网所供水量和水压，在任,何时候均能满足室内消火栓给水系统所需水,量和水压，宜采用这种方式。,2.,单设水箱的消火栓给水方式当室外给水管网压力在一天内变化较大，但能满足室内消防、生活和生产用水量要求时，可采用这种方式。,1/27/2026,33,3.,设有消防泵和水箱的室内消火栓给水方式,如图,10-3,所示，这种方法适用于室外给水管网的水压不能满足室内消火栓给水系统所需水压。,1/27/2026,34,4.,设有消防泵、水箱及增压设施的室内消火栓给水方式,图,10-3,设消防泵和水箱的室内消火栓给水系统,这种方法适用于室外给水管网的水压不能满足室内消火栓给水系统所需水压，且一类建筑,(,住宅除外,),的消防水箱，当不能满足最不利点消火栓静水压,O,07MPa(,建筑高度超过,100m,的高层建筑，静水压不低于,0.15MPa),时。增压设施可采用气压水罐或稳压泵。,1/27/2026,35,5.,分区的室内消火栓给水方式,消火栓口的静压力不应大于,0.80,MPa,，当大于,0.80,MPa,时，应采取分区给水系统，消火栓口的出水压力大于,0.50,MPa,时,消火栓处应设减压装置。之所以有以上的规定是由于消火栓的栓口如压力过大，人难以握紧使用，同时水枪的流量远远超过,5L,s,，水箱内的消防用水会在较短的时间内被用完，对扑救初期的火灾极为不利。,1/27/2026,36,10.2.4,建筑消火栓给水系统的布置,1.,消火栓布置,按照灭火要求，从水枪喷出的水柱不仅应该达到着火点，而且要求水柱有一定的强度和密实度，以扑灭火灾，此股水柱称为充实水柱。如图,10-4,所示，水枪射流中，在,26,38mm,直径的圆断面内，包含全部水量,75,90,的密实水柱长度即为充实水柱长度，以,Hm,表示。我国规范规定的各类建筑要求的水枪充实水柱长度为：对于一般建筑，充实水柱长度不小于,7m,；对于超过,6,层的民用建筑和超过,4,层的厂房、车库，充实水柱不应小于,10m,；对于高层工业建筑，充实水柱长度不应小于,13m,。,1/27/2026,37,消火栓的保护半径,消火栓的保护半径可根据水带的长度和水枪充实水柱长度，由下式求得,R,k,L,d,十,Hm,cos,(10-1),式中,R,消火栓保护半径，,m,；,L,d,水带长度，,m,；,k,考虑到水带转弯曲折的折减系数，一般以,0.9,计；,H,m,水枪充实水柱长度，,m,；,水枪射流角度，,45,。,消火栓的设置间距可根据消火栓的保护半径，并结合,建筑物的形状确定。消火栓的设置间距还应满足下列要求。,1/27/2026,38,消火栓的保护半径,消火栓的设置间距可根据消火栓的保护半径，并结合建筑物的形状确定。消火栓的设置间距还应满足下列要求。,(1),建筑高度不超过,24m,、体积不大于,5000m3,的库房，应保证有,1,支水枪的充实水柱达到同层内任何部位。,(2),其他民用建筑应保证有,2,支水枪的充实水柱达到同层内任何部位。,1/27/2026,39,消火栓的保护半径,(3),消火栓口距地面安装高度为,1.10 m,，栓口宜向下或垂直墙面向外。同一建筑内应选用同一规格的消火栓、水带和水枪，以方便使用。为保证及时灭火，每个消防箱内应设置直接启动消防水泵按钮或报警信号装置。,(4),消火栓应设在使用方便的走道内，宜靠近疏散通道口处、楼梯间内。建筑物设有消防电梯时，其前室应设消火栓。在平顶建筑物的屋顶宜设屋顶消火栓,1,个，以利于消防人员经常检查消防给水系统是否能正常运行，同时还能起到保护本建筑物免受邻近建筑火灾的波及。在寒冷地区，屋顶消火栓可设在顶层出口处、水箱间或采取防冻技术措施。,1/27/2026,40,2.,消防给水管道的布置,低层建筑消火栓给水管道布置应满足下列要求。,(1),当室外消防用水量大于,15L,s,，消火栓个数多于,10,个时，室内消防给水管道应布置成环状，进水管应布置,2,条。对于,7,9,层单元式住宅，允许采用,1,条进水管。,1/27/2026,41,2.,消防给水管道的布置,(2),对于塔式和通廊式住宅，体积大于,10000m3,的其他民用建筑，厂房和多于,4,层的库房，当室内消防立管不少于,2,条时，应布置成环状管网。,7,9,层单元式住宅的消防立管允许布置成枝状管网。,(3),消火栓给水管网应与自动喷水灭火管网分开设置。若布置有困难时，可共用给水干管。在自动喷水灭火系统报警阀后不允许设消火栓。,1/27/2026,42,2.,消防给水管道的布置,(4),阀门的设置应便于管网维修和使用安全，检修关闭阀门后，停止使用的消防立管不应多于,1,根，在,1,层中停止使用的消火栓不应多于,5,个。,(5),水泵接合器应设在消防车易于到达的地点。水泵接合器的数量应按室内消防用水量计算确定，因每个水泵接合器进水流量可达到,10,15L/s,，所以一般不少于,2,个。,1/27/2026,43,1/27/2026,44,1/27/2026,45,10.3,自动喷水灭火系统,自动喷水灭火系统是一种在发生火灾时能自动打开喷头灭火并同时发山火警信号的固定消防灭火设施。它适用于扑救初期火灾，是国际上应用范围最广、灭火成功率最高,(,达到了,95,以上,),的固定灭火设施，是最有效的建筑火灾自救设施。在国外，自动喷水灭火系统已被广泛采用。多层建筑均设置自动喷水灭火系统。在我国，自动喷水灭火系统广泛地应用于一些重要的、火灾危险性大及发生火灾后损失严重的工业与民用建筑中。,1/27/2026,46,自动喷水灭火系统根据系统中所使用喷头的形式不同，可分为闭式和开式自动喷水灭火系统两大类。在闭式系统中又根据系统内是否有水分为湿式系统、干式系统、干式,湿式系统等，自动喷水灭火系统中约有,70,是湿式自动喷水灭火系统。开式系统又可分为雨淋系统、水幕系统和水喷雾系统。,1/27/2026,47,自动喷水灭火系统,闭式,自动喷水灭火系统,开式,自动喷水灭火系统,总目录,本章总目录,第,10,章 建筑消防给水系统,10.3,自动喷水灭火系统及布置,10.3.1,自动喷水灭火系统及组成,1/27/2026,48,雨淋系统,水幕系统,水喷雾灭火系统,开式,自动喷水灭火系统,第,10,章 建筑消防给水系统,10.3,自动喷水灭火系统及布置,10.3.1,自动喷水灭火系统及组成,1/27/2026,49,10.3.1,自动喷水消防给水系统的类型及组成,1.,湿式喷水灭火系统。该系统由闭式喷头、湿式报警阀、报警装置、管网及供水设施等组成。该系统在报警阀的前后管道内始终充满着压力水。,1/27/2026,50,闭式喷头,闭式喷头,在火灾发生的初期，建筑物的温度随之不断上升，当温度上升到使闭式喷头温感元件爆破或熔化脱落时，喷头即自动喷水灭火。,1/27/2026,51,湿式报警阀,此时，管网中的水由静止变为流动，水流指示器被感应送出电信号，在报警控制器上指示某一区域已在喷水。持续喷水造成报警阀的上部水压低于下部水压，其压力差值达到一定值时，原来处于闭合的报警阀就会自动开启，消防水通过湿式报警阀，流向干管和配水管灭火。同时一部分水流沿着报警阀进入延迟器、压力开关及水力警铃等设施发出火警信号。,1/27/2026,52,此外，根据水流指示器和压力开关的信号或消防水箱的水位信号，控制箱内控制器能自动启动消防泵向管网加压供水，达到持续自动供水的目的。该系统适合安装在常年室温不低于,4,且不高于,70,能用水灭火的建筑物、构筑物内。,1/27/2026,53,10.3.1,自动喷水灭火系统及组成,湿式自动喷水灭火系统工作原理,火灾发生,喷头开启,水力警铃,动 作,水流指示,器动作,报警阀动作,末端试验,阀开启,高位水箱,供 水,水泵接合器供水,压力开关,动 作,消防中心,控制室,水泵开启,供 水,喷头正常,喷水灭火,报告发出,指 令,喷头开启,火灾发生,末端试验,阀开启,水力警铃,动 作,水泵开启,供 水,报告发出,指 令,压力开关,动 作,消防中心,控制室,水流指示,器动作,喷头正常,喷水灭火,报警阀动作,高位水箱,供 水,水泵接合器供水,1/27/2026,54,3.,水流报警装置,水流报警装置主要有,：,水力警铃、水流指示器和压力开关。,水力警铃,水流指示器,压力开关,总目录,本章总目录,第,10,章 建筑消防给水系统,10.3,自动喷水灭火系统及布置,10.3.2,喷头及控制配件,1/27/2026,55,(1),水力警铃,主要用于湿式喷水灭火系统，宜装在报警阀附近,(,连接管不宜超过,6m,),。,作用原理,:,当报警阀打开,消防水源后，具有一定压力,的水流冲,动叶轮打铃报警。水力,警铃不得由电动报,警装置取代。,1/27/2026,56,(2),水流指示器,作用步骤,:,某个喷头,开启喷水或管网发生水量泄,漏时，管道,中的水产生流动；引起水流指示器中桨片随水流而动,作；接通延时电路后，继电器触电吸合发出区域水流,电信号，送至消防控制室。,1/27/2026,57,(3),压力开关,作用原理：,在水力警铃报警的同时，依靠警铃管内水压的升高自,动接通电触点，完成电动警铃报警，向消防控制室传送电,信号或启动消防水泵。,1/27/2026,58,(4),延迟器,定义：,是一个罐式容器，,安装于报警阀与水力警铃,(,或压力开关,),之间。,用途：,防止由于水压波动原因引起报警阀开启而导致的,误报。报警阀开启后，水流需经,30s,左右充满延迟器后方,可冲打水力警铃。,1/27/2026,59,1/27/2026,60,喷头的布置间距要求：,在所保护的区域内任何部,位发生火灾都能得到一定强度的水量。,喷头的布置应根据天花板、吊顶的装修要求布,置成,正方形,、,长方形,和,菱形,三种形式。,总目录,本章总目录,第,10,章 建筑消防给水系统,10.3,自动喷水灭火系统及布置,10.3.3,喷头及管网布置,喷头布置设计图,CAD,设计图在这里单击鼠标左键查看,1/27/2026,61,喷头正方形布置,X=B=2Rcos45,o,X,X,X,X/2,B/2,B,R,1/27/2026,62,喷头长方形布置,A,A,A,A/2,B/2,B,喷头长方形布置,A,2,+B,2,4R,2,1/27/2026,63,B=2Rcos30,o,cos30,o,喷头菱形布置,A=4Rcos30,o,sin30,o,A,A,A,A/2,B/3,B,B,1/27/2026,64,1,名称,用途,1,高位水箱,储存初期火灾用水,2,水力警铃,发出音响报警信号,3,湿式报警阀,系统控制阀，输出报警水流,4,消防水泵接合器,消防车供水口,5,控制箱,接收电信号并发出指令,6,压力罐,自动启闭消防水泵,10.3.1,自动喷水灭火系统及组成,湿式自动喷水灭火系统主要部件表,1/27/2026,65,2,名称,用途,7,消防水泵,专用消防增压泵,8,进水管,水源管,9,排水管,末端试水装置排水,10,末端试水装置,试验系统功能,11,闭式喷头,感知火灾，出水灭火,12,水流指示器,输出电信号，指示火灾区域,10.3.1,自动喷水灭火系统及组成,湿式自动喷水灭火系统主要部件表,1/27/2026,66,3,名称,用途,13,水池,储存一小时火灾用水,14,压力开关,自动报警或自动控制,15,感烟探测器,感知火灾，自动报警,16,延迟器,克服水压液动引起的误报警,17,消防安全指示阀,显示阀门启闭状态,18,放水阀,试警铃阀,10.3.1,自动喷水灭火系统及组成,湿式自动喷水灭火系统主要部件表,1/27/2026,67,4,名称,用途,19,放水阀,检修系统时，放空用,20,排水漏斗（或管）,排走系统的出水,21,压力表,指示系统压力,22,节流孔板,减压,23,水表,计量末端试验装置出水量,24,过滤器,过滤水中杂质,10.3.1,自动喷水灭火系统及组成,湿式自动喷水灭火系统主要部件表,1/27/2026,68,5,名称,用途,25,自动排气阀,自动排出系统集聚的气体,返回：,湿式自动喷水灭火系统,10.3.1,自动喷水灭火系统及组成,湿式自动喷水灭火系统主要部件表,1/27/2026,69,湿式报警阀,1/27/2026,70,1/27/2026,71,2.,干式喷水灭火系统。,该系统与湿式喷水灭火系统类似，但在报警阀后的管道上无水，而是充以有压气体，火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开报警阀而进入配水管网，接着从喷头喷出灭火。该系统由于报警阀后管网无水不怕冻，所以该系统适用于温度低于,4,或温度高于,70,以上场所。,1/27/2026,72,3.,预作用喷水灭火系统。,该系统综合运用了火灾自动探测控制技术和自动喷水灭火技术，兼容了湿式和干式系统的特点。平时预作用阀后管道内充满有压气体，发生火灾时，由火灾探测系统自动开启预作用阀，使压力水迅速充满管道，喷头受热后即打开喷水。该系统适用于冬季结冰和不能采暖的建筑物内，或不允许有误喷而造成水渍损失的建筑物,(,如高级旅馆、医院、重要办公楼、大型商场等,),和构筑物。,1/27/2026,73,4.,雨淋喷水灭火系统。,该系统由火灾探测系统、开式喷头、雨淋阀、报警装置、管道系统和供水装置组成。发生火灾时，火灾报警装置自动开启雨淋阀，开式喷头便自动喷水，大面积均匀灭火，效果十分显著。此系统适用于需要大面积喷水灭火并需快速制止火灾蔓延的危险场所，如剧院舞台，及火灾危险性较大的工业车间、库房等场合。,1/27/2026,74,5.,水幕系统。,该系统由水幕喷头、控制阀,(,雨淋阀或干式报警阀等,),、探测系统、报警系统和管道等组成的阻火、隔火喷水系统。该系统和雨淋系统所不同的是雨淋系统中用开式喷头，将水喷洒成锥体形扩散射流而水幕系统中用开式水幕喷头，将水喷洒成水帘幕状。因此，它不能直接用来扑灭火灾，而是与防火卷帘、防火幕配合使用，对它们进行冷却和提高它们的耐火性能，阻止火势扩大和蔓延。也可单独使用，用来保护建筑物的门窗、洞口或在大空间造成防火水帘起防火分隔作用。,1/27/2026,75,6.,水喷雾灭火系统。,该系统是利用水喷雾喷头在一定水压下将水流分解成细小水雾滴进行灭火或防护冷却的一种灭火系统。适用于存放或使用易燃液体的场所及用于扑灭电器设备的火灾。,1/27/2026,76,10.3.2,自动喷水灭火系统的管道布置,1.,管网的分类和选择,(1),报警阀前的管网可分为环状管网和枝状管网，采用环状管网的目的是提高系统的可靠性。当自动喷水灭火系统中设有两个及以上报警阀组时，报警阀组前应设环状供水管道。,(2),报警阀后的管网可分为枝状管网、环状管网和格栅状管网，采用环状管网的目的是减少系统管道的水头损失和使系统布水更均匀。枝状管网又分为侧边末端进水、侧边中央进水、中央末端进水和中央中心进水,4,种形式，自动喷水系统的环状管网一般为一个环，当多环时为格栅状管网。一般轻危险等级宜采用侧边末端进水、侧边中央进水；中危险等级宜采用中央末端进水和中央中心进水以及环状管网。对于民用建筑，为降低吊顶空间高度可采用环状管网，配水干管的管径应经水力计算确定，一般为,DN80,DNl00,；严重危险等级和仓库危险等级宜采用环状管网和格栅状管网；湿式系统可采用任何形式的管网，但干式、预作用系统不应采用格栅状管网。,1/27/2026,77,2,管道系统,(1),配水管道的工作压力不应大于,1.2MPa,，并不应设置其他用水设施。,(2),配水管道应采用内外热镀锌钢管或符合现行国家行业标准和规范的钢管、铜管。,(3),系统管道的连接，应采用沟槽式连接件,(,卡箍,),或丝扣、法兰连接。,(4),管道的管径应经水力计算确定。配水管两侧每根配水支管控制的标准喷头数，轻、中危险等级系统不应超过,8,只。同时在吊顶上下安装喷头的配水支管，上下侧均不应超过,8,只；严重危险等级仓库级系统不应超过,6,只。,1/27/2026,78,(5),配水管道的布置，应使配水管入口的压力均衡，管道的直径应经水力计算确定。,(6),短立管及末端试水装置的连接管，其管径不应小于,25mm,。,(7),干式、预作用系统的供气管道，采用钢管时，管径不宜小于,15mm,；采用铜管时，管径不宜小于,10mm,。,(8),自动喷水灭火系统的水平管道宜有坡度，充水管道不宜小于,2,，准工作状态下不充水的管道不宜小于,4,，管道应坡向泄水阀。,1/27/2026,79,思 考 题,1.,哪些必须设置建筑消防给水系统,?,2.,建筑消火栓灭火系统由哪几部分组成,?,3.,消防给水系统设置水泵接合器的目的是什么,?,其设置方式和要求有哪些？,4.,自动喷水灭火系统有哪些种类,?,各适用于何种情形,?,主要组件有哪些？,5.,试简述湿式自动喷水系统的工作流程。,1/27/2026,80,建筑设备及电气技术,第二次作业（课程阶段论文）,-,建筑工程消防系统设置探讨,课程阶段论文的目的：,要求掌握建筑消防室内外系统的组成，掌握室外消防给水系统的组成、设置要求及布置。掌握室内消防给水系统的组成、设置要求及布置。掌握室内自动喷水系统的组成、设置要求及布置。了解建筑工程其他灭火系统。,课程阶段论文题：,1,、建筑消防系统设置要求,水压体制是什么？,2,、室外消防给水系统的组成、设置要求；室内消防给水系统的组成、设置及布置要求。并叙述其工作流程。,3,、自动喷水灭火系统的组成、种类，各适用于何种情形？,4,、消防设备消火栓及管道的布置要求。,5,、结合二年级的工地实习，谈谈本系统在工程上应用。,1/27/2026,81,
