市政造价-09-土石方.ppt

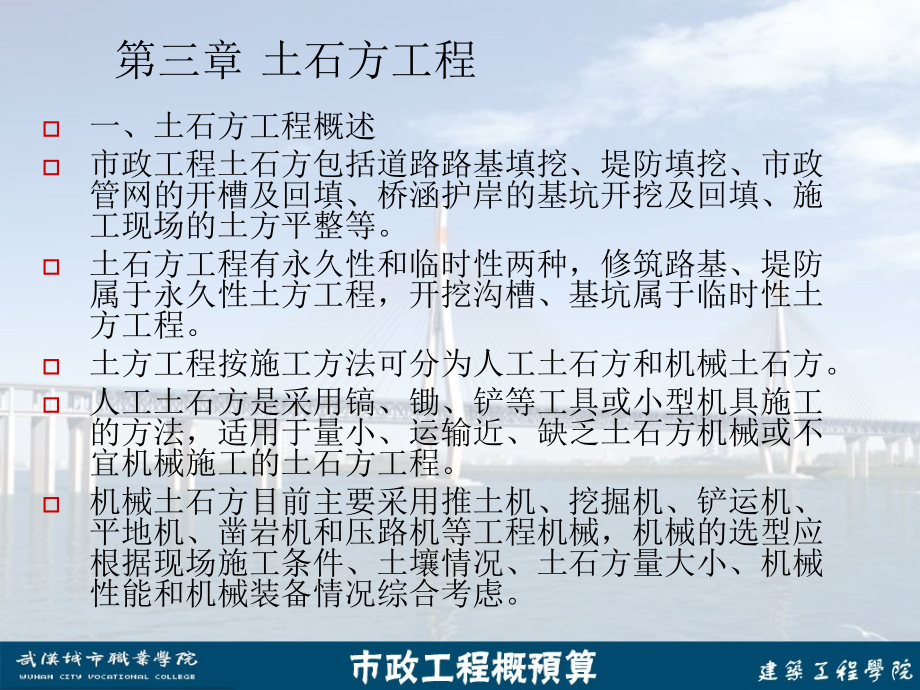

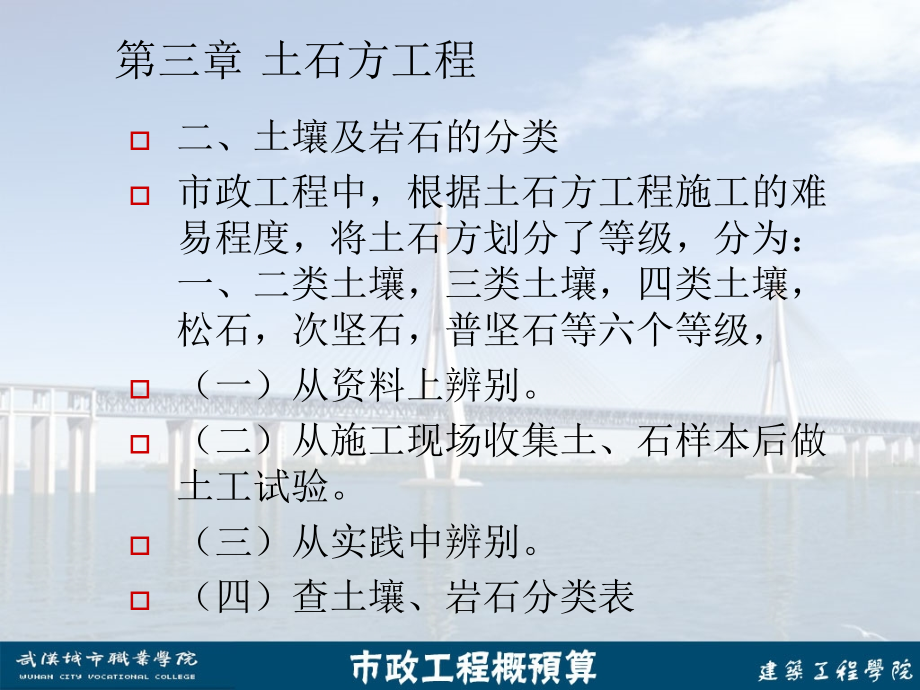

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章 土石方工程,一、土石方工程概述,市政工程土石方包括道路路基填挖、堤防填挖、市政管网的开槽及回填、桥涵护岸的基坑开挖及回填、施工现场的土方平整等。,土石方工程有永久性和临时性两种，修筑路基、堤防属于永久性土方工程，开挖沟槽、基坑属于临时性土方工程。,土方工程按施工方法可分为人工土石方和机械土石方。,人工土石方是采用镐、锄、铲等工具或小型机具施工的方法，适用于量小、运输近、缺乏土石方机械或不宜机械施工的土石方工程。,机械土石方目前主要采用推土机、挖掘机、铲运机、平地机、凿岩机和压路机等工程机械，机械的选型应根据现场施工条件、土壤情况、土石方量大小、机械性能和机械装备情况综合考虑。,第三章 土石方工程,二、土壤及岩石的分类,市政工程中，根据土石方工程施工的难易程度，将土石方划分了等级，分为：一、二类土壤，三类土壤，四类土壤，松石，次坚石，普坚石等六个等级，,（一）从资料上辨别。,（二）从施工现场收集土、石样本后做土工试验。,（三）从实践中辨别。,（四）查土壤、岩石分类表,第三章 土石方工程,三、土的性质,（一）天然含水量,土的天然含水量表示土的干湿程度，是指天然状态下，土中水的重量与土颗粒重量之比。土的含水量越大，土越潮湿，对施工越不利。,（二）可松性与土方体积折算,土体经开挖后，组织被破坏，体积增加，即使夯实也无法恢复其原来体积的性质，称为土的可松性，用可松性系数表示。开挖后松散状态下的体积称为虚方体积，回填后未经夯实的体积，称为松填体积。各种状态土方体积与天然状态体积之比，叫做土的可松性系数。,根据可松性系数，各种状态土的体积可按定额规定进行折算。,第三章 土石方工程,四、石方爆破,爆破是开挖石方工程的重要方法，它是利用化学物品（炸药）爆炸时所产生的大量热能和高压气体，改变或破坏其周围岩石，然后通过清理石渣，达到设计要求的断面形状。爆破工序有打眼、装药、堵塞与起爆。,（一）打眼（孔）,1.,人工打眼：工具主要是钢钎、冲钎、铁锤和掏勺。,2.,机械打眼：机具主要是手持式风动凿岩机（手风钻）、风镐（铲）和空压机及风管等。钻孔达到要求深度后，将孔内的石粉细渣冲净、吹干，并将孔口封盖，以便装药。,（二）爆破材料,爆破材料包括炸药、雷管、导火索、导爆索（管）等。,1.,炸药 常用的炸药种类有：硝铵炸药、硝化甘油炸药及黑火药等。,2.,雷管 （,1,）火雷管 （,2,）电雷管,3.,导爆索,4.,导爆管,（三）炮眼爆破法,第三章 土石方工程,五、土石方工程施工机械,六、土石方工程放坡与支撑的计算,土方开挖时，为了防止塌方，保证施工顺利进行，其土体边壁应采取稳定措施。常用方法是放坡和支撑。,第三章 土石方工程,（一）放坡,在场地比较开阔的情况下开挖土方时，可以优先采用放坡的方式保持边坡的稳定。放坡的坡度以放坡宽度,B,与挖土深度,H,之比表示，即,K,B/H,，,式中,K,为放坡系数，如图,3.1.11,所示。坡度通常用,1,：,K,表示，显然，,1,：,K=H,：,B,。,第三章 土石方工程,（二）支撑,在需要放坡的工程中，由于边壁周围受道路或建筑物等限制而不能放坡时，为防止垂直开挖的土体边壁坍塌，应采用支护结构对侧壁进行支撑。支护结构的形式分为支挡土板和支护桩，支挡土板最为常用，如图,3.1.12,所示。,第三章 土石方工程,（三）工作面和开挖断面尺寸,1.,工作面,工作面是指工人施工操作或模板所需增加的开挖断面，与基础材料和施工工序有关。,2.,开挖断面尺寸,开挖断面宽度是由基础（垫层）底设计宽度、开挖方式、基础材料及做法所决定的。开挖断面是计算土方工程量的一个基本参数。开挖断面通常有以下几种情况，如图,3.1.13,所示。,第三章 土石方工程,图,3.1.13,开挖断面,第三章 土石方工程,（,1,）放坡、留工作面,设坡度为,1,：,k,，,工作面每边宽,c,，,基础垫层宽,a,，,深度为,h,，,则开挖断面宽,B(,放线宽）：,B,a,2c,2kh,（,2,）,双面支挡土板、留工作面,每一侧支挡土板的宽按,100mm,计算。工作面宽,c,，,基础垫层宽,a,，,则开挖断面宽,B,：,B,a,2c,200,如果单面支挡土板，则,B,a,2c,100,（,3,）,不放坡、不支撑、留工作面,当基础垫层砼原槽浇筑时，可以利用垫层顶面宽作为工作面，因此开挖断面宽即等于垫层宽。,当基础垫层支模板浇筑时，必须留工作面，则开挖断面宽,B=a,2c,。,第三章 土石方工程,第二节 定额的应用及注意事项,土石方工程定额除另有说明外，适用于市政定额其他章节。,干、湿土的划分以地质勘察资料为准，含水率,25,为湿土；或以地下常水位为准，常水位以上为干土，以下为湿土。挖湿土时，人工和机械乘系数,1.18,，干、湿土工程量分别计算。采用井点降水的土方应按干土计算。,人工夯实土堤、机械夯实土堤执行本章人工填土夯实平地、机械填土夯实平地子目。,挖土机在垫板上作业，人工和机械乘系数,1.25,，搭拆垫板的人工、材料和辅机摊销费另行计算。,推土机推土或铲运机铲土的平均土层厚度,30cm,时，其推土机台班乘以系数,1.25,，铲运机台班乘以系数,l.17,。,在支撑下挖土，按实挖体积人工乘系数,1.43,，机械乘系数,1.20,。先开挖后支撑的不属支撑下挖土。,挖掘机挖沟槽、基坑土方，按挖土方相应定额子目的机械乘以系数,1.15,。,第三章 土石方工程,第二节 定额的应用及注意事项,9.,挖掘机挖淤泥分两种情况考虑：,(1),淤泥开挖后不需立即清运的，执行相应挖掘机挖三类土（不装车）定额子目，但要扣除履带式推土机台班用量，同时挖掘机台班量乘以系数,1.30,。,(2),淤泥开挖后必须采用机械立即清运的，执行挖掘机挖三类土（装车）及机械运土方相应定额子目，并乘以系数,l.30,。,11.,机械挖土方按实际完成工程量计算，机械挖不到的地方，需要人工挖边坡、整平、挖除的土方套相应人工挖土方定额子目乘以系数,1.5,。,12.,清除表土按推土机功率,90KW,和,135KW,设置子目，以需要清除表土的体积计算。清除表土后回填至原地面标高所需的土方量并入路基填方数量内计算。,第三章 土石方工程,（四）填方及土石方运输说明,1.,沟槽回填机械碾压项目，分振动压路机,1t,和振动压路机,10t,内考虑，套用该定额时，应区分沟槽底宽度（不含工作面和超挖值）,3,米或,3,米套用相应定额子目。,2.,填土碾压每层填土（压实）厚度；,1t,振动压路机不大于,15cm,，,其它振动压路机不大于,30cm,。,3.,定额中所有填土（包括松填、夯填、碾压）均是按就近,5,米取土考虑的，超过,5,米按以下办法计算：,（,1,）就地取余松土或堆积土回填者，除按填方定额执行外，另按运土方定额计算土方费用。,（,2,）外购土者，应按实计算土方费用。,第三章 土石方工程,4.,自卸汽车运土（石渣）项目的定额步距。,（,1,）自卸汽车运土（石渣）分别设置了运距以,0.5km,以内和,1km,以内起步的项目，运距,0.5km,以内起步的项目一般在场内土石方调配时使用，运距,1km,以内起步的项目适用于土石方的场外运输。,（,2,）自卸汽车运土（石渣）定额以挖掘机铲斗容量及所配备的自卸汽车装载质量不同划分定额子目，套用定额时需根据挖掘机的大小和自卸汽车的大小套用定额相应子目。（不同方式装土时，汽车等待的时间亦不同）,（,3,）土石方运输距离增运以每增加,1km,运距为步距，区分自卸汽车的装载质量套用相应定额。,5.,填土碾压填料是按压实后体积计算。,6.,填土碾压每层填土（压实）厚度；,1t,振动压路机不大,15cm,，,其它振动压路机不大,30cm,。,7.,沟槽回填碾压区分槽底宽度套用相应定额。,8.,本定额不包括弃土、石方的场地占用费，发生时按当地规定处理。,第三章 土石方工程,（五）支挡土板,支挡土板定额适用于沟槽、基坑、工作坑及检查井的支撑。,除槽钢挡土板外，本章定额均按横板、竖撑计算，如采用竖板、横撑时，其人工工日乘以,1.2,系数,定额中挡土板支撑按槽坑两侧同时支撑挡土板考虑，支撑面积为两侧挡土板面积之和，支撑宽度为,4.1m,以内。如槽坑宽度超过,4.1m,时其两侧均按一侧支挡士板考虑。按槽坑一侧支撑挡土板面积计算时，工日数乘以系数,1.33,，除挡土板外，其他材料乘以系数,2.0,。,7.,放坡开挖不得再计算挡土板，如遇上层放坡、下层支撑则按实际支撑面积计算。,钢桩挡土板中的槽钢桩按设计以吨为单位按第九章的打拔工具桩相应定额执行。,第三章 土石方工程,二、土石方工程定额工程量计算规则,（一）挖土方工程量计算规则,1.,挖土方体积均以天然密实体积（自然方）计算，回填土按碾压后的体积（实方）计算。土方体积换算见表,3-2,3.,挖沟槽、基坑、平整场地和一般土方的划分：,(1),底宽,7m,以内，底长大于,3,倍以上为沟槽。,(2),底长小于底宽,3,倍以内且坑底面积在,150m2,以内为基坑。,(3),厚度在,30cm,以内就地挖、填土为平整场地。平整场地适用于桥涵、给水、排水构筑物（泵站、池类）等需要由施工单位完成的平整场地，一般道路和排水管道工程不得计算平整场地费用。,(4),超过上述范围的土方按挖一般土方计算。,(5),道路土方按一般土方计算。,4.,管道接口作业坑和沿线各种井室所需增加开挖的土方工程量按沟槽全部土方量,2.5%,计算。,第三章 土石方工程,（二）土石方工程定额工程量计算规则,5.,挖土放坡和沟、槽底加宽应按施工组织设计规定计算。如无明确规定，可按表计算：,注：机械在沟槽端头作业的放坡系数执行沟槽底作业系数。,6.,挖土交接处产生的重复工程量不扣除，此处的挖土交接处指不同沟槽管道十字或斜向交叉。而不同管道因走向相同，在施工过程中采用联合沟槽开挖的，土石方工程量应根据实际情况计算，所示，应扣除重叠部分体积。,7.,如在同一断面内遇有数类土壤，其放坡系数可按各类土占全部深度的百分比加权计算。,8.,管道结构宽：无管座按管道外径计算，有管座按管道基础外缘计算，构筑物按基础外缘计算，如设挡土板则每侧增加,10cm,。,第三章 土石方工程,（二）挖石方工程量计算规则,1.,石方工程的沟槽、基坑、一般石方的划分同土方工程。,2.,人工凿岩石，以图示尺寸以立方米计算。,3.,爆破岩石按图示尺寸以立方米计算，其沟槽、基坑深度、宽允许超挖量：次坚石、普坚石：,200mm,；,特坚石：,150mm,。,超挖部分岩石并入挖方量之内计算。,（三）填方及土石方运输工程量计算规则,2.,管沟回填土应扣除管径在,200mm,以上的管道、基础、垫层和各种构筑物所占的体积。,4.,土石方运距应以挖土重心至填土重心或弃土重心最近距离计算。,第三章 土石方工程,一、土石方工程工程量清单编制,挖一般土石方、沟槽土石方、基坑土石方的划分应按下列原则进行列项：,（,1,）道路土石方应按一般土石方计算；,（,2,）底宽,7m,以内，底长大于底宽,3,倍以上应按沟槽计算；,（,3,）底长小于底宽,3,倍以下，底面积在,150m2,以内应按基坑计算；,（,4,）超过上述、点规定范围的应按一般土石方计算。,（,5,）竖井挖土方，指在土质隧道、地铁中除用盾构法挖竖井外，其他方法挖竖井土方用此项目。,（,6,）暗挖土方，指在土质隧道、地铁中除用盾构掘进和竖井挖土方外，用其他方法挖洞内土方工程用此项目。,（,7,）填方，包括用各种不同的填筑材料填筑的填方均用此项目。,第三章 土石方工程,挖沟槽和基坑土石方的清单工程量，按原地面线以下构筑物最大水平投影面积乘以挖土深度（原地面平均标高至坑、槽底平均标高的高度）以体积计算,.,第三章 土石方工程,排水管道砂石基础沟槽土石方清单工程量,第三章 土石方工程,市政管网中各种井的井位挖方清单工程量计算。如管沟挖方的长度按管网铺设的管道中心线的长度计算，则管网中的各种井的井位挖方清单工程量必须扣除与管沟重叠部分的方量，,第三章 土石方工程,挖一般土石方，就市政工程来说一般是路基挖方和广场挖方。路基挖方一般用平均横断面法计算，广场挖方一般采用方格网法进行计算。也可采用经监理工程师批准的更精确的方法计算。,第三章 土石方工程,（,2,）填方清单工程量计算。,第三章 土石方工程,沟槽及基坑填方按沟槽或基坑挖方清单工程量减埋入构筑物的体积计算，如有原地面以上填方则再加上这部分体积即为填方量,.,第三章 土石方工程,（,3,）其他规则说明：,如原地面标高低于设计路基标高，挖填土按原地面标高计算。路基至原地面的土方已在道路工程的土方表中计算,.,第三章 土石方工程,如原地面标高高于设计土路基标高，挖填方应按设计路基标高计算，因路基标高以上的土方在道路工程的土方表中已计算,第三章 土石方工程,路基土方与排水土方不允许重复计算。,（,4,）,计价规范,附录,D.1.3,中项目编码为,040103003“,缺方内运”清单项目的工程内容包括缺方的取土、装料及运输至缺方点。,（,5,）单位工程的挖方与填方应考虑进行平衡，多余部分应列余方弃置的项目。清单项目中应列出弃置地点及运距；如招标文件中说明由投标人自行考虑弃置地点及运距的，则无需列，由投标人在报价中考虑。缺少部分应列缺方内运的清单项目。清单项目中应列取土点的平均运距；如招标文件中说明由投标人自行考虑的，则无需列，由投标人在报价中考虑。,（,6,）招标文件和设计图及技术文件对填方材料品种、规格有要求的应列明。,（,7,）遇到原有道路拆除，拆除部分应另列清单项目；道路的挖方量不包括拆除量。,
