土石方工程计量与计价13.ppt

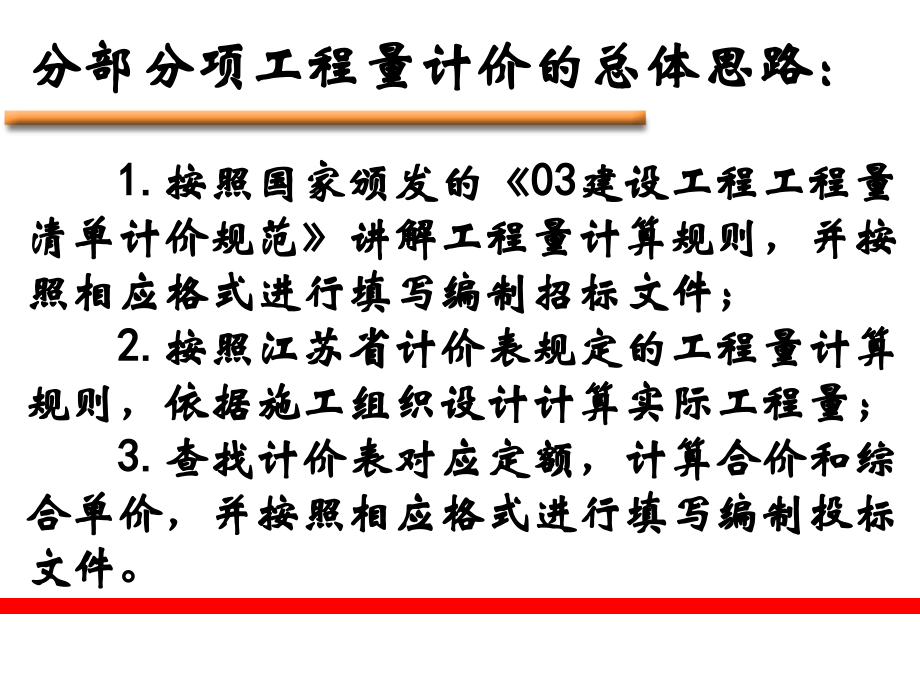

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,分部分项工程量计价的总体思路：,1.,按照国家颁发的,03,建设工程工程量清单计价规范,讲解工程量计算规则，并按照相应格式进行填写编制招标文件；,2.,按照江苏省计价表规定的工程量计算规则，依据施工组织设计计算实际工程量；,3.,查找计价表对应定额，计算合价和综合单价，并按照相应格式进行填写编制投标文件。,土石方工程计量与计价,第五讲 土石方工程计量与计价,一、土石方工程计量,（招标文件中工程量）,二、土石方工程计价,（投标文件中量和价）,一、土石方工程计量,按照工程量清单计价规范，土石方工程包括：,1.,土方工程（项目编码,010101,）,2.,石方工程（项目编码,010102,）,3.,土石方回填（项目编码,010103,）,一、土石方工程计量,一、土石方工程计量,工程内容主要包括：挖填土、场地找平、运输、挡土板支拆、截桩头等，对石方工程另需考虑打眼、装药、放炮、处理渗水、积水、安全防护、警卫等工作内容。,一、土石方工程计量,1.,土方工程（项目编码,010101,）,土方工程工程量计算时，需考虑土壤类别、取弃土运距、挖土深度、基础类型等因素。,一、土石方工程计量,1.,土方工程（项目编码,010101,）,1,）平整场地（,010101001,）：适用于建筑场地厚度在,30,以内的挖、填、运、找平。计量单位，以建筑物首层面积计算。,场地平整的工程内容有：,30cm,以内的土方挖、填、场地找平，土方运输。,一、土石方工程计量,1.,土方工程（项目编码,010101,）,2,）挖土方（,010101002,）：适用于设计室外地坪以上，厚度在,30,以外的竖向布置的挖土或山坡切土，并包括指定范围内的土方运输。工程量按图示尺寸以体积计算。,挖土方的工程内容有：排地表水、土方开挖、挡土板支拆、截桩头、基底钎探、土方运输。,自然地坪、设计室外地坪、设计室内地坪区别,自然地坪即未做,“,三通一平,”,的原有自然地面：自然地坪标高是经过现场测定的，相对于,0.00,标高的自然地貌,(,天然大地,),的平均标高。标高测定一般是根据场地的大小，将其划,2020,或,1010,的若干方格网，并测出每个方格网角点上的标高，再加以平均。,设计室外地坪标高，是图纸中假定的竣工后的室外场地高度，是建设单位做好,“,三通一平,”,后交付结施工单位的室外地坪标高。,设计室内地坪标高，即我们常说的,0.00,，是设计的底层室内地面标高。,一、土石方工程计量,1.,土方工程（项目编码,010101,）,3,）挖基础土方（,010101003,）：适用于设计室外地坪标高以下的挖土，包括挖地槽、地坑、土方；工程量按设计图示尺寸以基础垫层底面积乘以挖土深度计算。桩间挖土方不扣除桩所占的体积。,挖基础土方的工程内容有：排地表水，土方（地沟、地坑）开挖，挡土板支拆，截桩头，基底钎探，土方运输。,例题,钢筋混凝土条形基础，底宽,800mm,，混凝土垫层宽,1000mm,，厚,200mm,，施工时不需支设模板，土壤为,II,类土，自然地坪标高为,+0.3m,，基础底面标高为,-0.7m,，基础总长为,200m,，按工程量清单计价规范的计量规则计算，该基础人工挖土工程量为,()m3,，,A,160 B,192 C.200 D.240,一、土石方工程计量,1.,土方工程（项目编码,010101,）,4,）挖管沟土方（,010101006,）：适用于埋设管道工程的土方挖、填；工程量按设计图示以管道中心线长度计算。,挖管沟土方的工程内容有：排地表水，土方（沟槽）开挖，挡土板支拆，土方运输、回填。,一、土石方工程计量,2.,石方工程（项目编码,010102,）,石方工程工程量计算时，需考虑岩石类别、开凿深度、炸药品种和规格、对爆破石块直径要求因素。,预裂爆破按设计图示尺寸以钻孔总长度计算。,石方开挖按设计图示尺寸以体积计算。,管沟石方按设计图示尺寸以管道中心线长度计算。,一、土石方工程计量,3.,土石方回填（项目编码,010103,）,适用于场地回填，室内回填，基坑回填和回填土的挖运。,工程内容有：挖土（石）方，装运土（石）方；回填土（石）方，分层碾压夯实。,工程量按设计图示尺寸以体积计算。计算时，如计算的是场地回填，回填面积乘以平均回填厚度；如计算的是室内，回填主墙间净面积乘以回填厚度；如计算的是基础回填，挖方体积减去设计室外地坪以下埋设的基础体积,(,包括基础垫层及其他构筑物,),。,例题,9,有一建筑，外墙厚,370mm,，中心线总长,80m,，内墙厚,240mm,，净长线总长为,35m,。底层建筑面积为,600m2,室内外高差,0.6m,。地坪厚度,100mm,，己知该建筑基础挖土量为,1000m3,，室外设计地坪以下埋设物体积,450m3,，则该工程的余土外运量为,()m3,。,A.212.8 B,269 C.169 D,112,8,例题,（同实际工程区别）,某工厂工具间基础平面图及基础详图（见图），土壤为三类土、干土,场内运土,150,米，计算挖基础土方工程量。,例题同实际工程的区别,通过例题，明白计算时需要得到的信息，也就是相关的因素、数据。便于在实际工程计算时，知道找什么信息，在什么地方找。,例题,解：第一步：经业主根据施工图计算工程量,1.,挖土深度,:1.90-0.30=1.60(m),2.,垫层宽度,:1.20m,3.,垫层长度,:,外,:(9.0+5.0)2=28.0(m),内,:(5.0-1.20)2=7.60(m),4.,挖基础土方体积,:1.601.20(28.0+7.60)=68.35(,m,3),注：该结果即为招标文件中工程量清单工程数量。,填入格式,二、土石方工程计价,1.,土、石方工程的计算规则及应用要点,(1),挖土深度是以设计室外地坪标高为起点，至图示基础垫层底面的尺寸。,(2),土方工程套用定额规定：挖填土方厚度在,300mm,以内及找平为平整场地；沟槽底宽在,3m,以内，沟槽底长大于,3,倍沟槽底宽的为挖地槽、地沟；基坑底面积在,20m2,以内的为挖基坑；以上范围之外的均为挖土方。,二、土石方工程计价,1.,土、石方工程的计算规则及应用要点,(3),平整场地工程量按建筑物底层外墙外边线，每边各加,2m,，以平方米计算。,(4),沟槽工程量按沟槽长度乘沟槽截面积计算，沟槽长度：外墙按图示基础中心线长度计算；内墙按净长线计算（即为：轴线长度，扣减两端和中间交叉的基础底宽及工作面宽度），沟槽宽度：按设计宽度加基础施工所需工作面宽度计算。,二、土石方工程计价,1.,土、石方工程的计算规则及应用要点,(5),挖沟槽、基坑土方需放坡时，按施工组织设计的放坡要求计算，若施工组织设计无此要求时，可按下表计算。,二、土石方工程计价,土壤类别,放坡深度规定（,m,）,高与宽之比,人工挖土,机械挖土,坑内作业,坑上作业,一、二类土,超过,1.20,1:0.5,1:0.33,1:0.75,三类土,超过,1.50,1:0.33,1:0.25,1:0.67,四类土,超过,2.00,1:0.25,1:0.10,1:0.33,二、土石方工程计价,土方开挖，需要放坡时，工程量计算公式：,其中，,a,b,为坑底长宽（均包括工作面），,H,为坑深，单位皆为,m,。,二、土石方工程计价,1.,土、石方工程的计算规则及应用要点,(6),挖沟槽、基坑土方所需工作面宽度按施工组织设计的要求计算，若施工组织设计无此要求时，可按下表计算。,基础材料,每边各增加工作面宽度（,mm,）,砖基础,以最底下一层大放脚边至地槽（坑）边,200,浆砌毛石、条石基础,以基础边至地槽（坑）边,150,砼基础支模板,以基础边至地槽（坑）边,300,基础垂直面做防水层,以防水层面的外表面至地槽（坑）边,800,二、土石方工程计价,1.,土、石方工程的计算规则及应用要点,(7),回填土以立方米计算，基槽、坑回填土体积,=,挖土体积,-,设计室外地坪以下埋设的实体体积（基础垫层、各类基础、地下室墙、地下水池壁）及其空腔体积，室内回填土体积按主墙间净面积乘填土厚度计算。,(8),余土外运、缺土内运工程量计算：运土工程量,-,回填土工程量。正值为余土外运，负值为缺土内运。,(9),干土与湿土的划分，应以地质勘察资料为准，如无资料时以地下常水位为准，常水位以上为干土，常水位以下为湿土，采用人工降低地下水位时，干湿土的划分仍以常水位为准。,例题,某工厂工具间基础平面图及基础详图（见,上,图,），土壤为三类土、干土,场内运土，计算人工挖地槽工程量。,例题,解：第二步：投标人根据地质资料和施工方案计算,（,1,）挖土深度,:1.90-0.30=1.60(m),（,2,）槽底宽度,:,（加工作面）,1.20+0.302=1.80(m),（,3,）槽上口宽度,:,（加放坡长度）,放坡长度,=1.600.33=0.53(m)1.80+0.532=2.86(m),（,4,）地槽长度,:,外,:(9.0+5.0)2=28.0(m),内,:(5.0-1.80)2=6.40(m),（,5,）体积,:,1.60(1.80+2.86)1/2(28.0+6.40)=128.24(m3),（,6,）人工挖地槽工程量,:128.24(m3),二、土石方工程计价,2.,定额套用,（,1,）根据工程项目确定相应定额,（,2,）根据工程内容，查看是否与定额工程内容相符，若不符需调整和换算。,（,3,）人材机单价是否需要调整,例题,某工厂工具间基础平面图及基础详图（见图,4.3.1,），土壤为三类土、干土,场内运土,要求人工挖土,工程量在,例,5.2.1,中已计算，现按计价表规定计价。,例题,解：第三步：投标人根据根据计价表和市场信息价计算综合单价,（,1,）三类干土、挖土深度,1.6m(,深度,3m,以内,),计价表,1,24,人工挖地槽 每立方米综合单价：,16.77,元,则,人工挖地槽综合价,:128.2416.77=2150.58,（元）,（,2,）场内运土,150m,，用双轮车运土,计价表,1,92,运距在,50m,以内,1,95,运距在,500m,以内每增加,50m,1,92+952,人力车运土,150,每立方米综合单价,:6.25+1.182=8.61,（元）,人力车运土综合价,:128.248.61=1104.15(,元,),
