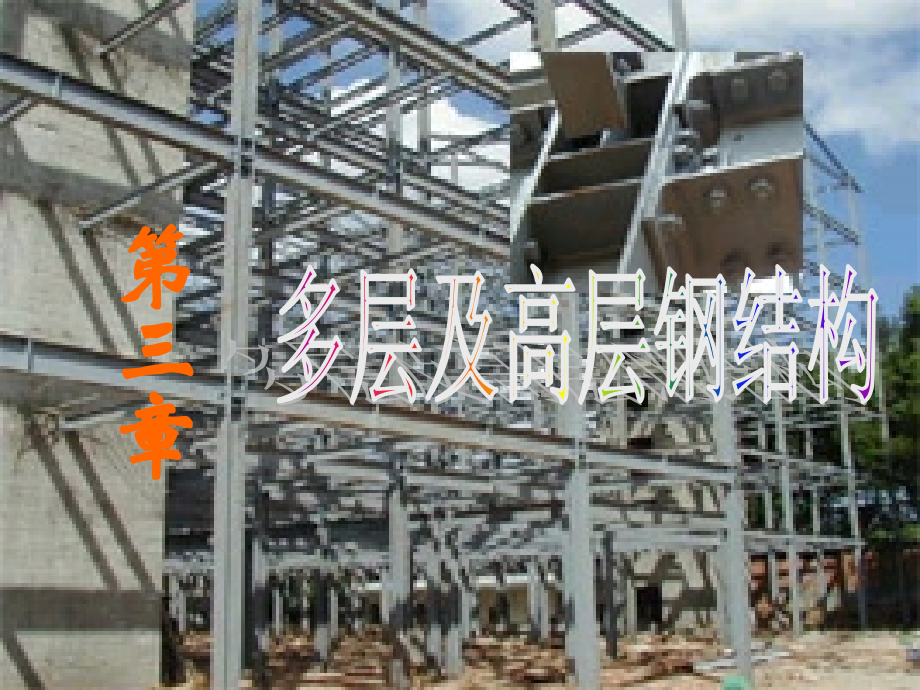

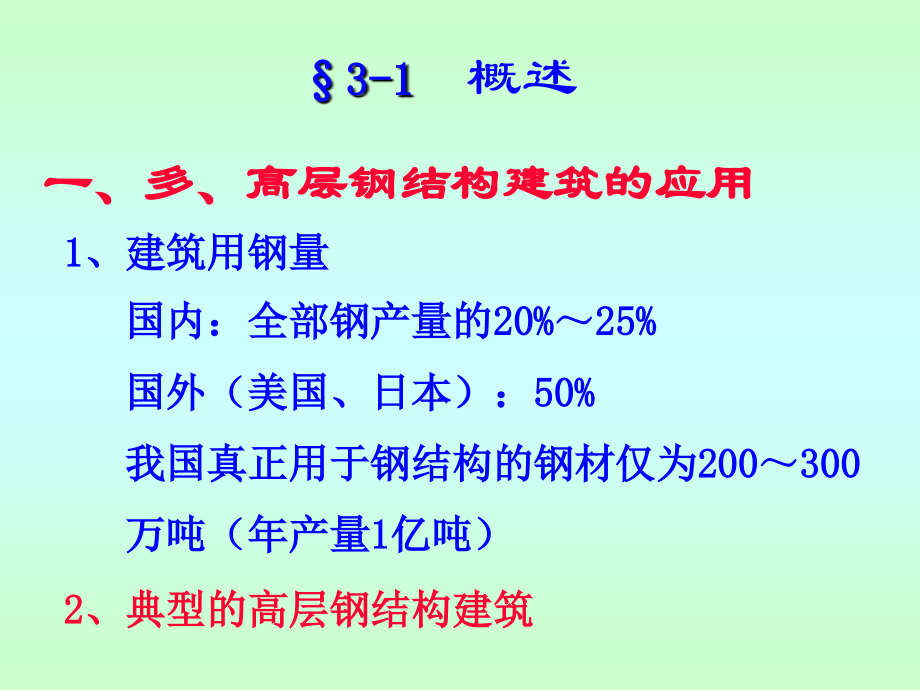

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第三章,多层及高层钢结构,3-1,概述,一、多、高层钢结构建筑的应用,1,、建筑用钢量,国内：全部钢产量的,20%,25%,国外（美国、日本）：,50%,我国真正用于钢结构的钢材仅为,200,300,万吨（年产量,1,亿吨）,2,、典型的高层钢结构建筑,第一,台北国际金融中心（,101,楼）,101,层,高,508,米,台北,第二、三,吉隆坡,佩纳斯大厦,(,双塔,),95,层,高,452,米,1996,年建成,第四,西尔斯大楼,110,层,高,443,米,美国芝加哥,第五,上海金茂大廈,88,层,高,420,米,1998,年落成,第六,国际金融中心大厦（二期）,高,416,米,中国香港,第七,中信广场大厦,中国广州,第八,信兴广场大厦,中国深圳,第九,帝国大厦,高,381,米,美国纽约,第十,中央广场大厦,高,374,米,中国香港,世贸中心，高,417,米和,415,米，,110,层,阿联酋,迪拜大厦,（在建）,据说世界第一,95,层,高,466,米,在建,上海环球金融中心,二、高层建筑钢结构的特点,(1),自重轻、强度高,采用钢结构承重骨架,比钢筋混凝土结构轻,1/3,以上。结构自重轻,可以减少运输和吊装费用,基础的负载也相应减少,在地质条件较差地区,可以降低基础造价。,(2),抗震性能好,钢材的弹塑性性能好,地震作用下具有良好的延性。自重轻也显著减少地震作用,一般可减少,40%,左右,主要表现在,:,具有良好的综合经济效益和力学性能,(3),有效使用面积高,构件断面小,所占面积小；同时还可适当降低建筑层高。与同类钢筋混凝土高层结构相比,可相应增加建筑使用面积约,4%,。,(4),建造速度快,构件制造工厂化，现场安装，现场施工作业面宽敞。可实施平行立体交叉作业。与同类钢筋混凝土高层结构相比,.,一般可缩短建设周期约,1/4,1/3,。,(5),防火性能差,无耐火防护的钢构件,其平均耐火时限约,15min,左右,明显低于混凝土结构。故有防火要求时，构件表面必须用专门的防火涂料防护,以满足防火规范的要求。,特点：平面布置灵活，可为提供较大的室内空间，结构各部分刚度比较均匀。框架结构有较大的延性，自振周期较长，因而对地震作用不敏感，抗震性能好。但框架结构的侧向刚度小，由于侧向位移大，易引起非结构构件的破坏，因此不宜建的太高。纯框架结构体系在地震区一般不超过,15,层。,三、多高层建筑钢结构体系,1.,框架结构,2.,框架,-,支撑体系,纯框架侧移不满足时，可以采用带支撑的框架，即在框架体系中，沿结构的纵、横两个方向布置一定数量的支撑。沿纵向布置的支撑和沿横向布置的支撑相连接，形成一个支撑芯筒。竖向支撑桁架起剪力墙的作用，能获得比纯框架结构大的多的抗侧力刚度，可以明显减小建筑物的层间位移。,支撑的形式和布置,在水平力作用下,支撑顶部将产生很大的水平变位。此时可在顶层设置帽桁架及在中间某层设置腰桁架。帽桁架和腰桁架使外围柱与核心抗剪结构共同工作,可有效减小结构的侧向变位,刚度也有很大提高。腰桁架的间距一般为,12-15,层,腰桁架越密整个结构的简体作用越强,这种结构通常被称为部分筒体结构体系,),当仅设一道腰桁架时,最佳位置是在离建筑顶端,0.455H,高度。,在框架结构中布置一定数量的剪力墙可以组成框架剪力墙结构体系，这种结构以剪力墙作为抗侧力结构，既具有框架结构平面布置灵活、使用方便的特点，又有较大的刚度，可用于,40,至,60,层的高层钢结构。当钢筋混凝土墙沿服务性面积（如楼梯间、电梯间和卫生间）周围设置，就形成框架多筒体结构体系。这种结构体系在各个方向都具有较大的抗侧力刚度，成为主要的,抗侧力构件，承担大部分水平荷载，钢框架主要承受竖向荷载。,3.,框架剪力墙结构体系,剪力墙,钢筋混凝土剪力墙,钢筋混凝土带缝剪力墙,钢板剪力墙,刚度较大,地震时易发生应力集中,导致墙体产生斜向大裂缝而脆性破坏。,即在钢筋混凝土墙体中按一定间距设置框架结构竖缝。这样墙体成了许多并列的壁柱,在风载和小震下处于弹性阶段,确保结构的使用功能。在强震时进入塑性阶段,能吸收大量地震能量,各壁柱继续保持其承载能力,以防止建筑物倒塌。,以厚约,8,lOmm,的钢板做成剪力墙,与钢框架组合,起到刚性构件的作用。,将框架,-,剪力墙结构体系中的剪力墙结构设置于内筒的四周形成封闭的核心筒体，而外围钢框架柱柱网较密，形成框架,-,核心筒体系。中心筒体既可采用钢结构亦可采用钢筋混凝土结构,核心筒体承担全部或大部分水平力及扭转力。楼面多采用钢梁、压型钢板与现浇混凝土组成的组合结构，与内外筒均有较好的连接，水平荷载将通过刚性楼面传递到核心筒。钢与钢筋混凝土筒体结构的水平刚度取决于核心筒的高宽比。,4.,框架,-,核心筒结构体系,5.,筒体结构,由内外两个筒体（筒中筒）或多个筒体结构（束筒体系）组合而成，共同抵抗水平力，具有很好的空间作用，适用于,90,层左右的钢结构建筑。,6.,悬挂结构,1.,确定合理的结构形式和节点的连接（形式）方法；,2.,选择结构和连接的材料并提出相应的技术性能指标；,3.,维护结构的选择（从结构上考虑）；,4.,构件的形式并初步估算截面尺寸；,5.,荷载汇集及荷载组合；,6.,地震作用计算；,7.,结构变形及内力计算；,8.,内力组合及构件截面验算；,9.,连接的设计计算；,10.,维护结构的设计计算；,11.,基础设计；,12.,其他。,三、结构设计的一般步骤,3-2,多高层钢结构的计算特点,一、结构的荷载种类,竖向荷载：永久荷载（自重和使用荷载）,水平荷载：风荷载,地震作用：水平和竖向,二、荷载计算,1.,风荷载,2.,地震作用计算,三、计算的一般原则,1.,多高层建筑钢结构的内力与位移一般采用弹性方法计算。对有抗震设防要求的结构，除进行,多遇,地震作用下的弹性效应计算外，还应考虑在罕遇地震作用下结构可能进入弹塑性状态，采用弹塑性方法进行分析。,2.,高层建筑钢结构通常采用现浇组合楼盖，一般可假定楼面在自身平面内为绝对刚性。但在设计中应采取保证楼面整体刚度的构造措施，如加设梁抗剪件、非刚性楼面加整浇层等。对整体性较差、或楼面有大开孔、有较长外伸段或相邻层刚度有突变的楼面，当不能保证楼面的整体刚度时，宜采用楼板平面内的实际刚度。,3.,由于楼板与钢梁连接在一起，当进行多高层钢结构的弹性分析时，宜考虑现浇钢筋混凝土楼板与钢梁的共同工作，此时应保证楼板与钢梁间有可靠连接。当进行弹塑性分析对，楼板可能严重开裂因此，不宜考虑楼板与钢梁的共同工作。,4.,多高层钢结构的计算模型应视具体结构形式和计算内容规定。一般情况下可采用平面抗侧力结构的空间协同计算模型。当结构布置规则、质量及刚度沿高度分布均匀、不计扭转效应时，可采用平面结构计算模型；当结构平面或立面不规则、体型复杂、无法划分成平面抗侧力单元或为简单结构时，应采用空间结构计算模型。,5.,高层建筑钢结构梁柱构件的跨高比较小，在计算结构的内力和位移时，除考虑梁、柱的弯曲变形和柱的轴向变形外，尚应考虑梁、柱的剪切变形。由于梁的轴力很小，一般不考虑梁的轴向变形，但当梁同时作为腰桁架或帽桁架的弦杆时，应计入轴力的影响。,6.,钢框架一剪力墙体系中，现浇竖向连续钢筋混凝土剪力墙的计算应计入墙的弯曲变形、剪切变形和轴向变形。,当钢筋混凝土剪力墙具有比较规则的开孔时，可按带刚域的框架计算；当具有复杂开孔时，宜采用平面有限元法计算。,7.,柱间支撑两端应为刚性连接，但可按两端铰接连接计算，其端部连接的刚度通过支撑构件的计算长度加以考虑。若采用偏心支撑，由于耗能梁段在大震时将首先屈服，计算时应取为单独单元。,四、梁、柱的截面形式,(,一,)PKPM,系列,钢结构,CAD,软件,STS,(,二,)STAAD/CHINA 2000,钢结构设计与绘图软件,(,三,)ANSYS (,四,),芬兰,Xsteel,中文版智能钢结构详图设计系统,(,五,),StruCad,三维钢结构详图系统,(,六,)SCIA,钢结构,CAE/CAD/CIM,一体化软件,(,七,)PS2000,门式刚架轻型房屋设计,CAD,系统,(,八,),门式刚架轻型房屋钢结构软件,GFCAD (,九,)PDSOFT,SteelWorks,三维钢结构设计与分析计算软件,(,十,),同济大学空间钢结构软件,3D3S (,十一,),多高层钢结构设计系统,M&TSteel,(,十二,),广厦建筑钢结构,CAD,系统,五、内力与位移计算,1.,钢结构的静、动力分析一般应借助计算机完成。,2.,人工计算内力和位移（初步设计时截面的预估）,(1),地震作用、风荷载作用下，采用,D,值法。,(2),竖向荷载作用下，采用分层法、或弯矩二次分配法,3.,结构内力分析时，应注意的问题,(1),节点板域剪切变形的影响,节点域剪切变形对,高层钢结构水平位,移影响一般可达,10%,20,。,（,2,）,P,效应影响,竖向荷载作用下，因水平位移而产生的内力与位移增大的现象，即,P,效应。,a.,一阶弹性分析,第一阶段设计采用线弹性计算方法，竖向荷载作用下与水平荷载作用下的内力和位移是彼此独立的，两者的内力与位移可以直接相加。,b.,二阶弹性分析（非线性分析）,50,层左右的高层钢结构,P,效应产生的二阶内力和位移可达,15,以上。,地震作用下，抗震设计规范规定：当结构地震作用下的重力附加弯矩大于初始弯矩的,10,时，应计入重力二阶效应。,六、位移限制,1.,高层建筑钢结构在风荷载作用下，顶点质心位置的侧移不宜超过建筑高度的,1/600,，质心层间侧移不宜超过楼层高度,1/400,。,结构平面端部构件最大侧移不得超过质心侧移的,1.2,倍,2.,高层建筑钢结构的第一阶段抗震设计，其层间侧移标准值不得超过结构层高的,1/250,。,3.,高层建筑钢结构的第二阶段抗震设计，其结构层间侧移不得超过层高的,1/70,，结构层间侧移延性比不大于下表的规定。,3,3,压型钢板组合楼（屋盖）结构,一、在确定楼盖结构方案时，应考虑以下要求：,保证楼盖有足够的平面整体刚度；,减轻结构的自重及减小结构层,的高度；,有利于现场安装方便及快速施工；,较好的防火、隔音性能，并使于管线的敷设。,高层建筑钢结构的最常用的做法为在钢梁上铺设压型钢板，再烧注整体钢,筋混凝土板，形成组合楼板。,钢与混凝土组合楼（屋）盖,二、组合楼板的设计要求,1.,组合楼盖常用的压型钢板一般由厚,0.8,一,1.0mm,的热镀锌薄板成型，长度为,8,12m,。,各块压型钢板之间应用紧固件将其连成整体。安装时，压型钢板表面的油污应清除，避免长期暴露而生锈。对处于较严重腐蚀环境下的建筑，不宜采用压型钢板组合楼盖体系。,2.,设计楼盖结构时,，,压型钢板可以有三种形式,:,压型钢板只作为永久性模板使用；压型钢板既是模板又作为底面受拉配筋；即组合楼板；压型钢板承受全部楼板活荷载。,仅作为永久性模板使用时，压型钢板承受施工荷载和混凝土的重量。,对同时兼作模板和受拉配筋的压型钢板组合楼板的设计，应分阶段验算，即施工阶段和使用阶段。,三、组合梁的设计要求,组合梁由钢筋混凝土翼板、抗剪连接件和钢梁组成,1.,组合梁翼板的有效宽度,2.,组合梁的截面设计,组合梁截面高度一般为跨度的,1/151/16,，钢梁截面,高度不宜小于组合梁截面总高度的,1/2.5,。,截面设计计算方法：,弹性分析方法,塑性分析方法,3.,组合梁连接件设计,（,1,形式,（,2,）作用,3-4,构件及其连接设计特点,一、梁的设计,1.,强度,2.,整体稳定,3.,局部稳定,4.,刚度,二、柱的设计,1,、强度和稳定,2,、板件宽厚比,3.,长细比,7,度及,7,度,以上设防，,6,度和非抗震设防，,三、抗侧力结构设计,1.,中心支撑内力计算特点,垂直支撑作为竖向桁架的斜杆，主要承受水平荷载（风荷载或多遇地震作用）引起的剪力。但由于高层建筑在水平荷载下变形较大在重力和水平力下，还承受水平位移和重力荷载产生的附加弯曲效应。水平位移主要由两部分引起，即楼层安装初始倾斜率和荷载作用下楼层的侧移。故计算支撑的内力时，还应计入附加剪力的影响。,框架柱在重力荷载作用下的弹性压缩变形将在十字交叉支,撑、人字形支撑和,V,形支撑的斜杆中引起附加压应力，故在计算,此类形式的支撑截面时，应计人附加压应力的影响。,人字形支撑的受压斜杆若受压屈曲，将导致框架横梁产生较大变形，并使整个体系的抗剪能力发生退化。因此，在进行多遇地震作用下支撑的设计时，对人字形支撑和,V,形支撑斜杆的内力应乘以增大系数,1,5,。同时，十字交叉支撑和单斜杆式支撑的斜杆内力，也应乘以增大系数,1,3,，以提高斜撑的承载力。,2.,计算内容,整体稳定,局部稳定,刚度,四、框架梁柱连接 节点设计,节点,的构造,形式,测验题,1.,单层厂房钢结构由哪几部分的组成？,简要回答下列问题,2.,设计沈阳某厂房钢屋架（无檩体系），,18m,跨，柱,距,6m,厂房内设有,2,台中级工作制吊车。要求：,（,1,）,试选择合适的钢材，并提出相应的性能指标；,（,2,）屋盖结构应布置哪几种支撑？各自的作用是什么？,（,3,）屋架计算时应考虑哪几种荷载组合？,（,4,）屋架上弦杆平面内外计算长度如何确定？,（,5,）上弦杆的合理截面形式是什么？,3.,绘出钢框架结构梁柱,连接节点草图（刚接和,铰接各一种，连接形式,不限）。,
