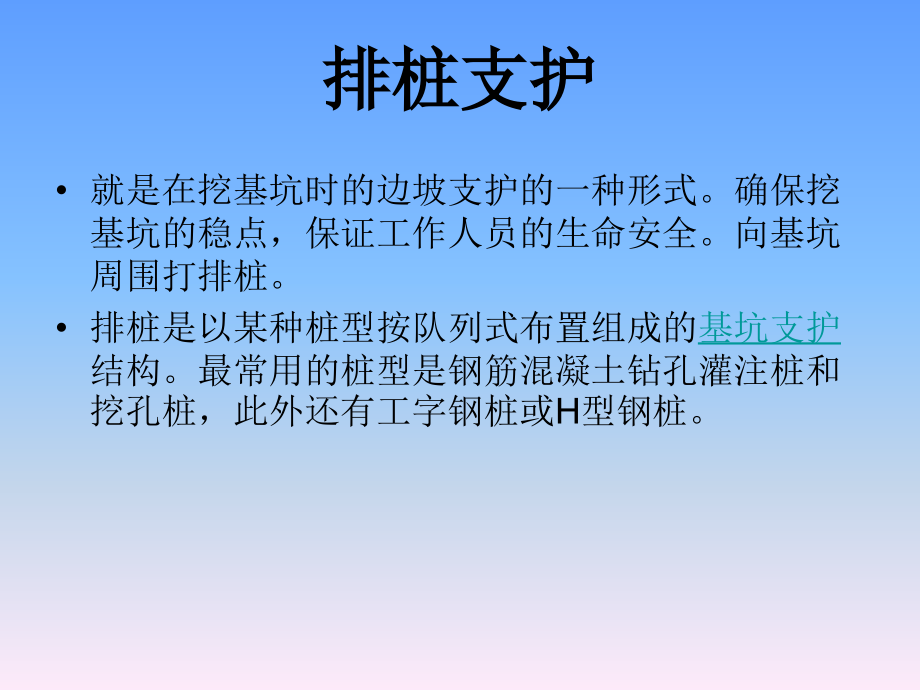

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钢筋混凝土排桩支护,41001418,李超,排桩支护,就是在挖基坑时的边坡支护的一种形式。确保挖基坑的稳点，保证工作人员的生命安全。向基坑周围打排桩。,排桩是以某种桩型按队列式布置组成的,基坑支护,结构。最常用的桩型是钢筋混凝土钻孔灌注桩和挖孔桩，此外还有工字钢桩或,H,型钢桩。,钻孔灌注桩,钻孔灌注桩围护墙是排桩式中应用最多的一种,在我国得到广泛的应用。其多用于坑深,7,15m,的基坑工程,在我国北方土质较好地区已有,8,9m,的臂桩围护墙。,排列形式,特点,钻孔灌注桩支护墙体的特点有,:,施工时无振动、无噪音等环境公害、布置灵活、施工简单,无挤土现象,对周围环境影响小,;,墙身强度高,刚度大,支护稳定性好,变形小,;,当工程桩也为灌注桩时,可以同步施工,从而施工有利于组织、方便、工期短。,施工方式,钻孔灌注桩的干成孔施工,对于地下水位以上的一般粘性土、砂上及人工填土地基的钻孔灌注桩，可采用干作业成孔法施工，即非泥浆无循环钻进法。,一般采用螺旋钻孔机进行成孔。,钻孔灌注桩湿作业成孔施工,钻孔灌注桩的湿作业成孔法，适用于一般粘性土、淤泥和淤泥质土、砂性土和碎石类土，尤其适用于：在地下水位较高的土层中。,排桩挡土效果好，但是挡水效果较差，因此常用在地下水位较深的地方。,柱体材料,1,桩身混凝土强度等级不宜低于,C25,；,2,箍筋可采用螺旋式箍筋，箍筋直径不应小于纵向受力钢筋最大直径的,1/4,，且不应小于,6mm,；箍筋间距宜取,100mm,200mm,且不应大于,400mm,及桩的直径；,3,沿桩身配置的加强箍筋应满足钢筋笼起吊安装要求，宜选用,HPB235,、,HRB335,级钢筋，其间距宜取,1000mm,2000mm,；,4,支护桩的纵向受力钢筋宜选用,HRB400,、,HRB335,级钢筋，单桩的纵向受力钢筋不宜少于,8,根，净间距不应小于,60mm,；支护桩顶部设置钢筋混凝土构造冠梁时，纵向钢筋锚入冠梁的长度宜取冠梁厚度；冠梁按结构受力构件设置时，桩身纵向受力钢筋伸入冠梁的锚固长度应符合现行国家标准,混凝土结构设计规范,GB50010,对钢筋锚固的有关规定；当不能满足锚固长度的要求时，其钢筋末端可采取机械锚固措施；,5,纵向受力钢筋的保护层厚度不应小于,35mm,；采用水下灌注混凝土工艺时，不应小于,50,；,6,当采用沿截面周边非均匀配置纵向钢筋时，受压区的纵向钢筋根数不应少于,5,根；当施工方法不能保证钢筋的方向时，不应采用沿截面周边非均匀配置纵向钢筋的形式；,7,当沿桩身分段配置纵向受力主筋时，纵向受力钢筋的搭接应符合现行国家标准,混凝土结构设计规范,GB50010,的相关规定。,平面布置及入土深度,施工程序测量定位安装钻机走道钻机就位下钢护筒钻孔至设计深度清孔安设钢筋笼及砼导管二次清孔灌注水下桩基混凝土,视频,
