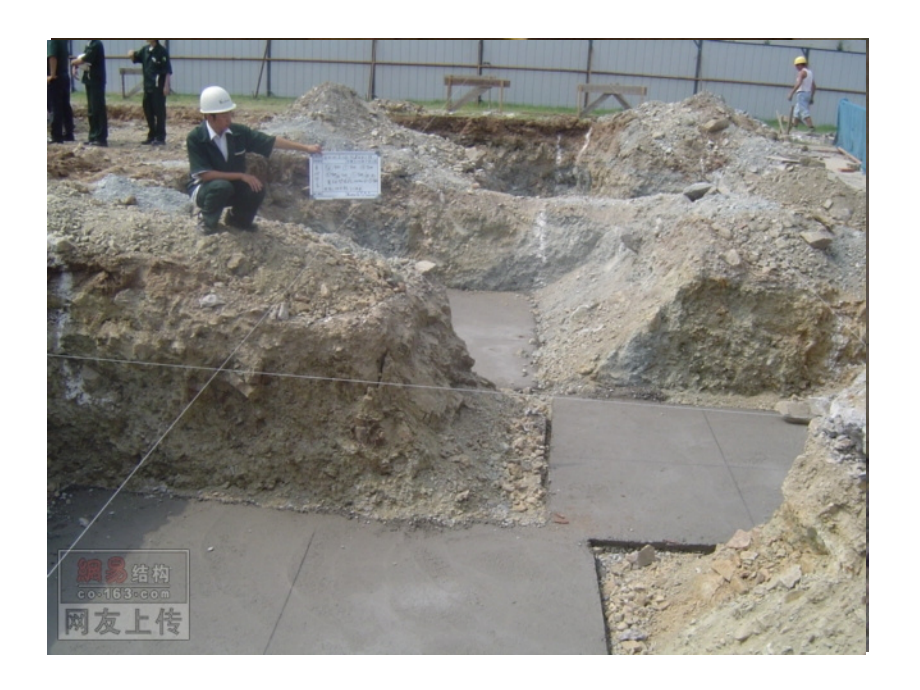

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,6,章 地基处理与防护工程,第一节,定额说明,一、本章包括垫层、填料加固、桩基础、强夯、防护与降水等内容。,二、垫层定额按地面垫层编制。若为基础垫层，人工、机械分别乘以下列系数：条形基础,1.05,；独立基础,1.10,；满堂基础,1.00,。,三、填料加固定额用于软弱地基挖土后的换填材料加固工程。,垫层填料加固的不同之处在于：垫层平面尺寸比基础略大（一般,200,），总是伴随着基础的发生，总体厚度较填料加固小（一般,500,），垫层与槽（坑）边有一定的间距（不呈满填状态）。填料加固用于软弱地基整体或局部大开挖后的换填，其平面尺寸由建筑物地基的整体或局部尺寸、以及地基的承载能力决定，总体厚度较大（一般,500,），一般呈满填状态。,按桩体材料分,砂桩、木桩、灰土桩、碎石桩、钢筋砼桩、钢板桩等。,磨擦桩、端承桩,（见示意图）,。,按沉桩方式：,锤击法,、,振动沉桩,、,静压力沉桩,等。,按成孔方式：,人工挖孔桩,、打孔灌注桩、,钻孔灌注桩,、喷粉桩、灰土桩等。,按 受 力 分,按 施 方 法 分,桩,适用于大直径灌注桩（也称墩基础）。,预制钢筋砼桩,1,打桩（方桩、管桩、板桩等）,1,）含义：用打桩机械将预制桩沉入土层的过程。,板桩。大型基坑开挖加固土壁之用。,背景资料：预先制作好的钢筋砼桩。其中，管桩及长度,10m,以内的方桩在预制厂制作。较长的方桩在打桩现场制作。请看,现场预制桩制作视频,。,项 目,单位工程的工程量,预制钢筋混凝土桩,灌注桩,钢工具桩,l00,3,60,3,50t,四、单位工程的桩基础工程量在下表数量以内时，相应定额人工、机械乘以系数,1.05,。,打桩机,五、打桩工程按陆地打垂直桩编制。设计要求打斜桩时，斜度小于,1,：,6,时，相应定额人工、机械乘以系数,1.25,；斜度大于,1,：,6,时，相应定额人工、机械乘以系数,1.43,。,斜度是指在竖直方向上，每单位长度所偏离竖直方向的水平距离。,六、桩间补桩或在强夯后的地基上打桩时，相应定额人工、机械乘以系数,1.15,。,七、打试验桩时，相应定额人工、机械乘以系数,2.0,。定额不包括静测、动测的测桩项目，测桩只能计列一次，实际发生时，按合同约定价格列入。,八、打送桩时，相应定额人工、机械乘以下表系数：,送 桩 深 度,系 数,2,以内,4,以内,4,以外,1.12,1.25,1.50,自然地坪,h,静 载 压 桩 试 验 图 片,截桩按所截桩的根数计算，套用本章定额。截桩、凿桩头、钢筋整理应分项计算，凿桩头按桩体高,40d,（,d,为桩主筋直径）乘桩断面以立方米计算，钢筋整理按所整理的桩的根数计算。截桩长度,1,时，不扣减打桩工程量；长度,1,时，其超过,1,部分按实扣减打桩工程量，但不应扣减桩体及其场内运输工程量。成品桩体费用按双方认可的价格列入。距桩位,15,范围内的移动、起吊和就位，已包括在打桩项目内，超过,15,的场内运输，执行第十章构件运输,1km,项目。,九、灌注桩已考虑了桩体充盈部分的消耗量，其中灌注砂、石桩还包括级配密实的消耗量。但不包括砼搅拌、钢筋制作、钻孔桩和挖孔桩的土或回旋钻机泥浆的运输、预制桩尖、凿桩头及钢筋整理等项目，但活瓣桩尖和截桩不加计算。,预 制 砼 桩 尖 图 片,十、强夯定额中每百平方米夯点数，指设计文件规定单位面积内的夯点数量。,十一、挡土板定额分为疏板和密板。疏板是指间隔支挡土板，且板间净空小于,150c,的情况；密板是指满支挡土板或板间净空小于,30c,的情况。,十二、抽水机集水井排水定额，以每台抽水机工作,24,小时为一台日。,十三、井点降水分为轻型井点、喷射井点、大口径井点、水平井点、电渗井点和射流泵井点。井管间距应根据地质条件和施工降水要求，依施工组织设计确定。施工组织设计无规定时，可按轻型井点管距,0.8,1.6,、喷射井点管距,2,3,确定。井点设备使用套的组成如下：轻型井点,50,根套；喷射井点,30,根套；大口径井点,45,根套；水平井点,10,根套；电渗井点,30,根套。井点设备使用的天，以每昼夜,24,小时为一天。,十四、灌注混凝土桩的钢筋笼、防护工程的钢筋锚杆制安，均按相应章节的有关规定执行。,十五、深层搅拌水泥桩定额按,1,喷,2,搅施工编制，实际施工为,2,喷,4,搅时，定额人工、机械乘以系数,1.43,。,2,喷,2,搅，,4,喷,4,搅分别按,1,喷,2,搅，,2,喷,4,搅计算。高压旋喷（摆喷）水泥桩的水泥设计用量，与定额不同时可以调整。,第二节 工程量计算规则,一、垫层,（一）地面垫层按室内主墙间净面积乘以设计厚度，以立方米计算。计算时应扣除凸出地面的构筑物、设备基础、室内铁道、地沟以及单个面积在,0.3,2,以上的孔洞、独立柱等所占体积；不扣除间壁墙、附墙烟囱、墙垛以及单个面积在,0.3,2,以内的孔洞等所占体积，门洞、空圈、暖气壁龛等开口部分也不增加。,地面垫层工程量（,S,房心,-0.3m,2,以上孔洞、独立柱、构筑物）,垫层厚度,S,房心,S,建筑,-L,外墙中心线长,外墙厚,-L,内墙净长,内墙厚,(,二,),基础垫层按下列规定，以立方米计算。,1,、条形基础垫层，外墙按外墙中心线长度、内墙按其设计净长度乘以垫层平均断面面积计算。,条形基础垫层工程量（,L,外墙中心线长,L,垫层净长）,垫层断面,2,、独立基础垫层和满堂基础垫层，按设计图示尺寸乘以平均厚度计算。,独立满堂基础垫层工程量设计长度,设计宽度,平均厚度,例,6,1,某建筑物基础平面图及详图如图（,a,）、（,b,）所示，地面做法：,20,厚,1,：,2.5,的水泥砂浆，,100,厚,C10,的素混凝土垫层，素土夯实。基础为,5.0,的水泥砂浆砌筑标准粘土砖。试求垫层工程量。,（,a,）基础平面图,b,基础详图,c,基础详图,解：,C10,的素混凝土地面垫层：,工程量：,V,垫层（,S,净,S,扣）,（,3.65,0.242,）,（,9,0.24,）,0.1,15.35,3,套定额：,2,1,13,独立基础,C10,素混凝土垫层：,工程量：,V,垫层,ab,n,1.31.30.13,0.51,3,套定额：,2,1,13,注意：垫层定额按地面垫层编制，独立基础垫层套定额时人工、机械要分别乘以系数,1.10,。,条形基础,3,：,7,灰土垫层：,工程量：,V,垫层,=,V,外墙垫,V,内墙垫,=,S,断,L,中,S,断,L,基底净长,1.20.3,（,9,3.65,）,2,0.243,1.20.3,（,9,1.2,）,22.51,3,套定额：,2,1,1,注意：条形基础垫层套定额时人工、机械要分别乘以系数,1.05,。,二、填料加固按设计尺寸，以立方米计算。,三、桩基础,（一）预制钢筋混凝土桩按设计桩长,(,包括桩尖,),乘以桩断面面积，以立方米计算。管桩的空心体积应扣除，如按设计要求加注填充材料时，填充部分另按相应规定计算。,预制钢筋混凝土桩工程量设计桩总长度,桩断面面积,例,6-5,某工程用打桩机，打如图所示钢筋混凝土预制方桩，共,50,根，求其工程量，确定定额项目。,解：工程量,0.50.5(24,0.6)50,307.50,3,钢筋混凝土预制方桩 套,2-3-3,定额基价,=1032.70,元,/10,3,（二）打孔灌注混凝土桩、钻孔灌注混凝土桩，按设计桩长,(,包括桩尖，设计要求入岩时，包括入岩深度,),另加,0.5,，乘以设计桩外径截面积，以立方米计算。,灌注桩混凝土工程量（,L,0.5,）,D,2,4,L,桩长（含桩尖）,D,桩外直径,例,6-8,打桩机打孔钢筋混凝土灌注桩，桩长,14,，钢管外径,0.5,，桩根数为,50,根，求现场灌注桩工程量，确定定额项目。,解：工程量,3.1440.5,2,(14,0.5)50,142.28,3,打孔钢筋混凝土灌注桩（,15,以内）套,2-3-18,定额基价,2873.44,元,/10,3,（三）夯扩成孔灌注混凝土桩，按设计桩长增加,0.3,，乘以设计桩外径截面积，另加设计夯扩混凝土体积，以立方米计算。,夯扩成孔灌注桩工程量,（,L,0.3,）,D,2,4,夯扩混凝土体积,例,2-7,计算如图,26,所示夯扩成孔灌注混凝土桩。已知共,15,根，设计桩长为,9,，直径为,500,，底部扩大球体直径为,1000,。计算工程量，确定定额项目。,解：,桩身工程量,3.140.250.25,（,9,0.3,）,15,27.38,3,夯扩成孔灌注混凝土桩（桩身）套,2-3-20,（换）,定额价格,3906.69,842.820.05,1284.550.05,4013.06,元,/10,3,夯扩混凝土工程量,3.140.50.50.54315,7.85,3,夯扩成孔灌注混凝土桩（夯扩混凝土）套,2-3-21,（换）,定额价格,4084.31,935.440.05,1426.110.05,4202.39,元,/10,3,（四）人工挖孔灌注混凝土桩的桩壁和桩芯，分别按设计尺寸以立方米计算。如下图。,桩壁混凝土工程量,L,桩壁,D,2,4-L,桩芯,d,2,4,桩芯混凝土工程量,L,桩芯,d,2,4,（五）灰土桩、砂石桩、水泥桩，均按设计桩长,(,包括桩尖,),乘以设计桩外径截面积，以立方米计算。,（六）电焊接桩按设计要求接桩的根数计算。硫磺胶泥接桩按桩断面面积，以平方米计算。桩头钢筋整理按所整理的桩的根数计算。,焊 接 接 桩 图 片,四、地基强夯区别不同夯击能量和夯点密度，按设计图示夯击范围，以平方米计算。,夯点密度（夯点,/100,2,）,=,设计夯击范围内的夯点个数,夯击范围（,2,）,100,地基强夯工程量设计图示面积,设计无规定时，按建筑物基础外围轴线每边各加,4,以平方米计算。地基强夯工程量,S,轴包,L,外轴,4,416,S,轴包,L,外轴,4,64,（,2,）,夯击击数是指强夯机械就位后，夯锤在同一夯点上下夯击的次数（落锤高度应满足设计夯击能量的要求，否则按低锤满拍计算）。,低锤满拍工程量,=,设计夯击范围,例,6,7,如图所示，实线范围为地基强夯范围。,设计要求：不间隔夯击，设计击数,8,击，夯击能量为,500t,，一遍夯击。求其工程量。,设计要求：间隔夯击，间隔夯击点不大于,8,，设计击数为,10,击，分两遍夯击，第一遍,5,击，第二遍,5,击，第二遍要求低锤满拍，设计夯击能量为,400t,。求其工程量。,解：设计要求,工程量,4018,720,2,套：定额,2-4-53,定额,2-4-54 4,设计要求,工程量,40182,1440,2,套：定额,2-4-42,定额,2-4-43,低锤满拍套定额：,2-4-44,强夯示意图,五、防护,横撑式支撑,挡土板按施工组织设计规定的支挡范围，以平方米计算。,土钉,土钉依据其施工方法常有：钻孔注浆型土钉、打入型土钉、射入型土钉。,砂浆土钉防护、锚杆机钻孔防护（不包括锚杆），按施工组织设计规定的钻孔入土,(,岩,),深度，以米计算。喷射混凝土护坡区分土层与岩层，按施工组织设计规定的防护范围，以平方米计算。,4,、土层锚杆,土层锚杆的类型,（,1,）一般注浆型；（,2,）压力注浆型；（,3,）机械扩大头型。,钢工具桩按桩体重量，以吨计算。末包括桩体制作、除锈和刷油。安、拆导向夹具，按设计图示长度，以米计算。,钢板桩有平板式和波浪式。,集水井降水,六、排水与降水（施工技术措施项目）,(,一,),抽水机基底排水分不同排水深度，按设计基底面积，以平方米计算。,(,二,),集水井按不同成井方式，分别以施工组织设计规定的数量，以座或米计算。抽水机集水井排水按施工组织设计规定的抽水机台数和工作天数，以台日计算。,1,台日,1,台抽水机,24,小时,轻型井点,(,三,),井点降水区分不同的井管深度，其井管安拆，按施工组织设计规定的井管数量，以根计算；设备使用按施工组织设计规定的使用时间，以每套使用的天数计算。,
