哈芬槽铆接方案说明.ppt

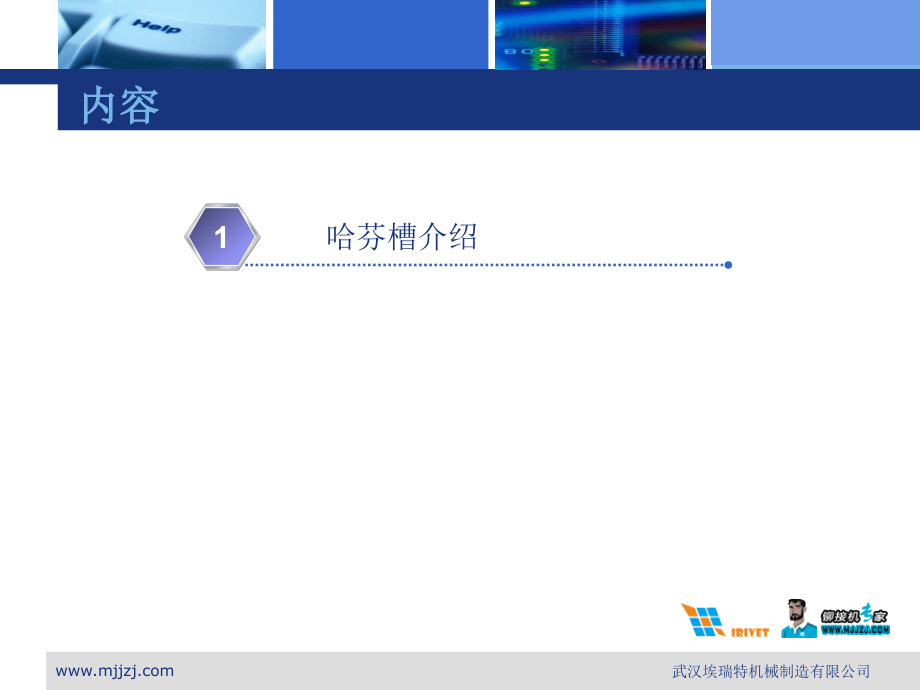

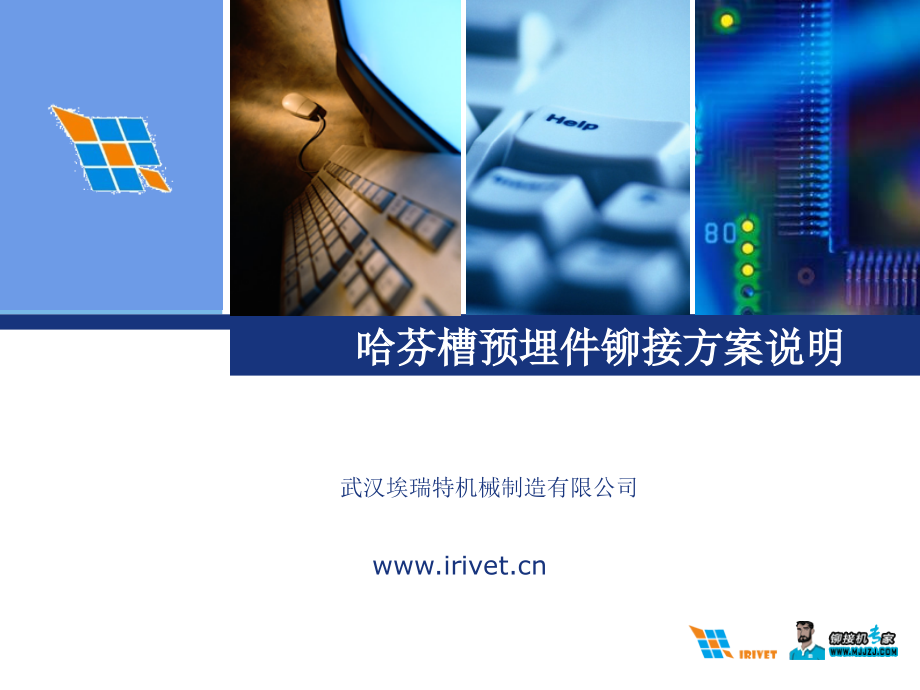

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Company Logo,*,单击此处编辑母版标题样式,L o g o,哈芬槽预埋件铆接方案说明,武汉埃瑞特机械制造有限公司,武汉埃瑞特机械制造有限公司,内容,哈芬槽介绍,1,1,、哈芬槽的介绍,哈芬槽是一种建筑用的预埋装置，先将,C,型槽预埋于混凝土中，在将,T,型螺栓的大头扣进,C,型槽中，要安装的构件再用,T,型螺栓固定。,。,武汉埃瑞特机械制造有限公司,www.wh-,2,、哈芬槽铆接的三种方案,铆钉设计为阶梯轴结构，大端定位和固定槽钢。,铆钉上部设计有止口凸台，止口凸台的作用是定位并固定槽钢。,铆钉上设计有环槽，在铆接强压的作用下，槽钢的金属进入环槽内部从而形成固定结构。,第一种,第二种,第三种,武汉埃瑞特机械制造有限公司,第一种铆接方案的优缺点,装配过程,步骤,1,优点：,1,、铆接连接强度高,2,、铆接结构简单,3,、使用的设备简单,4,、易于控制铆接质量。,5,、易于实现自动化,武汉埃瑞特机械制造有限公司,缺点：铆钉制造略复杂,第二种铆接方案的优缺点,武汉埃瑞特机械制造有限公司,步骤,1,优点：,1,、铆接连接强度较高,2,、铆接结构简单,3,、使用的设备简单,4,、易于控制铆接质量。,5,、易于实现自动化,缺点：连接强度较第一种略差,第三种铆接方案的优缺点,武汉埃瑞特机械制造有限公司,步骤,1,优点：,1,、铆接连接强度较高,2,、使用的设备简单,3,、易于控制铆接质量。,4,、易于实现自动化,缺点：,1,、铆钉制造略复杂,2,、铆接设备吨位较大,3,、铆接质量控制难度较大,几种铆接方案对应的铆接设备,气液增压压铆机：,使用强力直接压铆成型，可采用卧式结构。,径向铆接机：,铆头做摆动运动，轻松铆压成型,可采用卧式结构,第一种方案,第二种方案,第三种方案,武汉埃瑞特机械制造有限公司,铆接过程,铆接过程演示视频：,You!,
