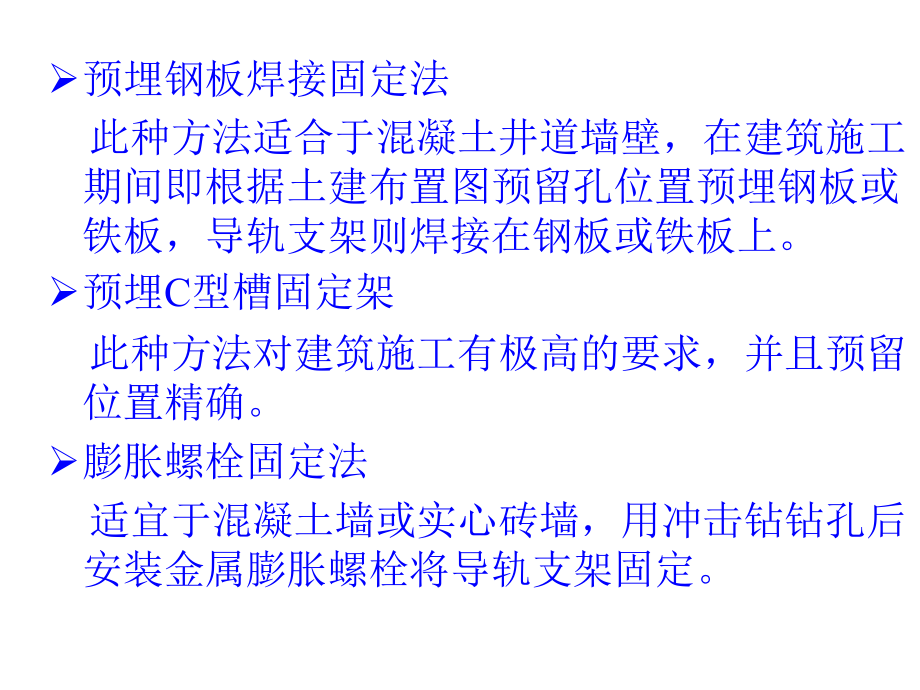

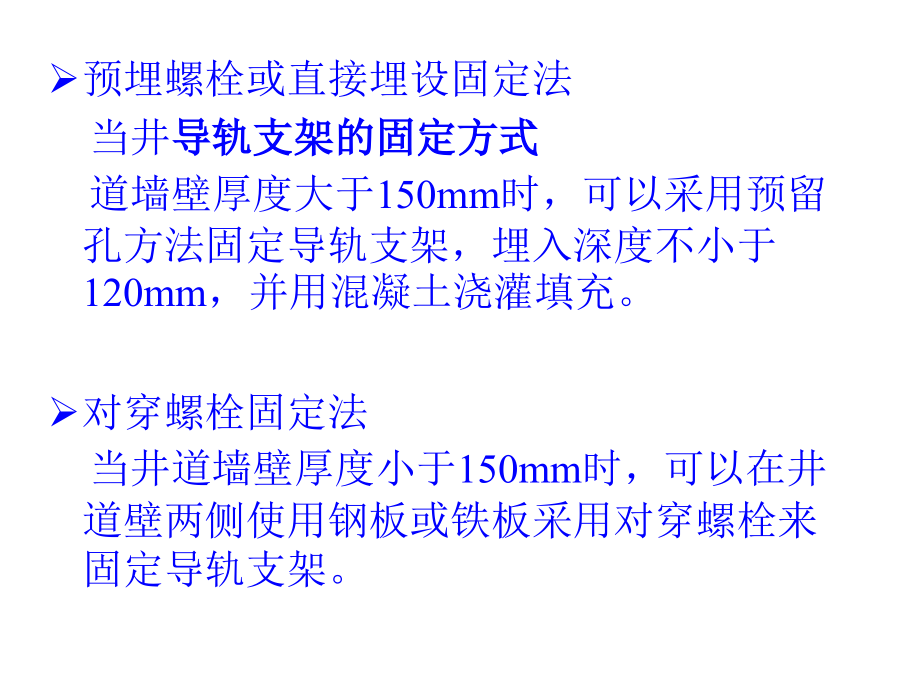

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,预埋螺栓或直接埋设固定法,当井,导轨支架的固定方式,道墙壁厚度大于,150mm,时，可以采用预留孔方法固定导轨支架，埋入深度不小于,120mm,，,并用混凝土浇灌填充。,对穿螺栓固定法,当井道墙壁厚度小于,150mm,时，可以在井道壁两侧使用钢板或铁板采用对穿螺栓来固定导轨支架。,预埋钢板焊接固定法,此种方法适合于混凝土井道墙壁，在建筑施工期间即根据土建布置图预留孔位置预埋钢板或铁板，导轨支架则焊接在钢板或铁板上。,预埋,C,型槽固定架,此种方法对建筑施工有极高的要求，并且预留位置精确。,膨胀螺栓固定法,适宜于混凝土墙或实心砖墙，用冲击钻钻孔后安装金属膨胀螺栓将导轨支架固定。,导轨支架的安装要求,第一根导轨支架位置距底坑地面应,1000mm,，,最高一根导轨支架距井道顶部楼板应,500mm,。,导轨支架的位置布置必须充分考虑到导轨连接板的位置不能互相干涉，因此必须预拼或通过精确地计算。,每根导轨至少应有两个导轨支架且间距,2.5m,导轨支架的不水平度,1.5%,导轨的安装与固定,导轨的联结与固定方式,导轨与导轨之间采用连接板联接，并用螺栓固定。,导轨在导轨支架上的固定：螺栓固定法和压导板固定法。,导轨工作面及两端榫头连接处要清洗干净，并检查导轨的直线度及扭转度，单根导轨全长偏差应,0.7mm,。,导轨的凸榫头应向上，凹榫头应向下,导轨接头处允许台阶应,0.05mm,导轨接头处的修光长度应,150mm,导轨工作面接头处不应有连续缝隙，且局部缝隙,0.5mm,每根导轨侧工作面对安装基准线的偏差应,0.6mm/5M,，,互相偏差在整个高度上应,1mm,两根对应导轨间的轨距偏差为：,轿厢导轨：,0-+2mm,对重导轨：,0-+3mm,电梯冲顶或蹲底时，导靴不得越出导轨。,导轨底部应垫实或支撑在弹性基座上。,现场导轨的吊装装置,卷扬机吊装,被吊装导轨,工作原理,:,夹持在导轨非工作面上，起导向作用，消除了吊装过程中的晃动,;,沿导轨滑行，避免了导轨与井道内障碍物的碰撞,;,通过本工装的使用,减少了中间看守人员,有效降低费用,;,加快导轨吊装速度，有效缩短导轨安装周期,。,使用,导轨安装夹具,安装,、,调整导轨,校正方法简单,单人即可操作,:,可达到同时校正导轨直线度和平行度的效果,;,导轨平行度、导轨直线度均提高,;,校导准确，效率高，能有效缩短校导工时。,
