第1章 网络工程概述.ppt

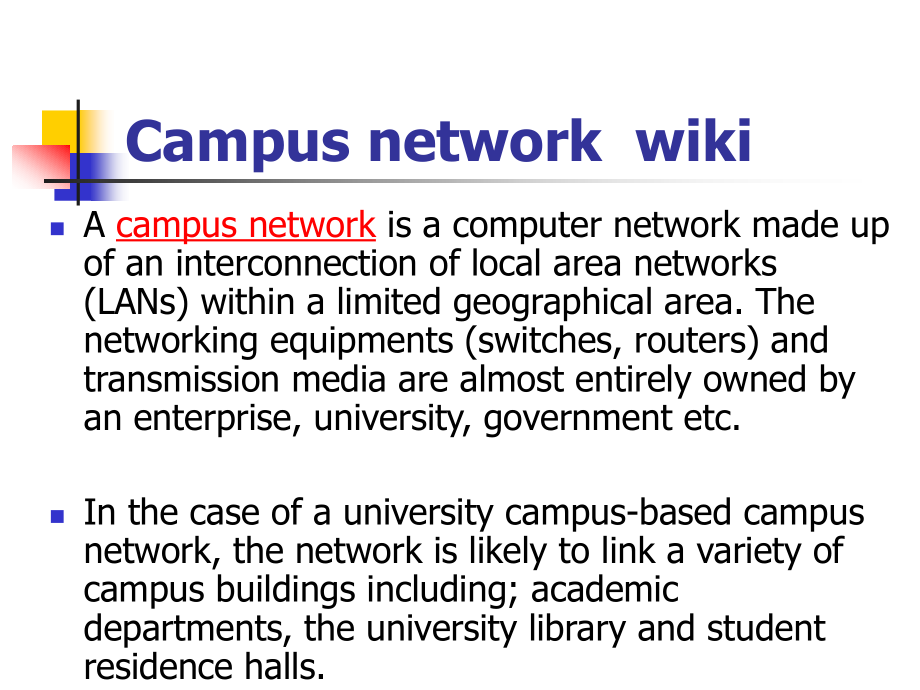

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第1章 网络工程概述,Campus network wiki,A,campus network,is a computer network made up of an interconnection of local area networks(LANs)within a limited geographical area.The networking equipments(switches,routers)and transmission media are almost entirely owned by an enterprise,university,government etc.,In the case of a university campus-based campus network,the network is likely to link a variety of campus buildings including;academic departments,the university library and student residence halls.,网络工程如同软件工程,网络工程设计,(,系统分析员,),网络工程技术,(,程序员,),网络工程实施,(,安装调试人员,),网络工程管理,(,系统维护人员,),网络工程有时也称系统集成,网络集成,主机集成,软件集成,所以,网络工程,(,广义,),涵盖的范围很广,要做一个成功的网络工程师,必须在,广度,和,深度,两方面下功夫。,教师的价值体现在,为学生指明正确的方向,。而不在于传授知识。即授之以渔，非鱼也。,网络工程的各种选型,主干网技术选型,网卡的选型,传输介质的选型,交换机的选型,路由器的选型,防火墙的选型,服务器的选型,操作系统的选型,网络管理系统的选型,上网方式的选型,网络工程的方案设计,VLAN,的设计,IP,的设计,路由的设计,可靠性设计,安全性设计,综合布线系统设计,网络规划与设计实例,规划与设计原则,每一个园区网都有自己的特殊性，这就要求必须针对这些特殊性进行专门的规划与设计。,首先，进行详细的需求调研，通过各种方式了解用户的需求。,规划与设计原则,下一步就是对系统进行分析。,接着是进行详细的设计。,综合布线系统设计和机房设计。,规划与设计原则,（,1,）标准化及规范化,（,2,）先进性与成熟性,（,3,）安全性与可靠性,（,4,）可管理性及可维护性,（,5,）灵活性及可扩充性,（,6,）实用性,（,7,）优化性能价格比,大学校园网设计实例,总体规划（总体架构设计师）,详细设计（高级网络工程师）,1.,网络拓扑结构,图,12-1,大学校园网系统拓扑结构图,1.,网络拓扑结构,千兆以太网,作为主干网技术。,楼内局域网采用,快速以太网,。,选择,TCP/IP,协议作为整个网络的通信协议。,整个校园网是由多个星型组成的树状拓扑，桌面计算机是叶子节点。,2.,综合布线,应按照“,总体规划、分布实施，水平布线尽量一步到位,”的原则进行,园区大楼之间的,光纤尽可能一次性铺设,。,必须满足灵活应用和模块化的要求。,临时需要信息点的地方搭建,无线局域网,。,配线间的选择非常重要。,3.Internet,连接,所有校区都要能够访问,Internet,，并且保证本部,Internet,出口的鲁棒性，保证,7*24,小时不间断运行。,校本部给出两路分别到,Chinanet,和,Cernet,的出口，到,Chinanet,的出口通过路由器采用,ADSL,专线实现与,Internet,连接，出口速率可达,1Mbit/s,，到,Cernet,的出口通过路由器的,100M,快速以太网口采用光纤与,Cernet,地区级节点连接。,分校通过当地电信部门通过,10M,的光纤专线连入,Internet,。,4.,校区互连,校区之间的互连,方式很多，如,DDN,、,ISDN,、,FR,等,;,采用,VPN,不失为一种安全可靠、价格低廉的互连方式。,5.Internet,服务,申请域名以及合法,IP,地址块，架设信息发布、邮件系统等常用服务器。,申请到合法域名,及合法,IP,地址块,206.0.68.0/22,，拟购买服务器架设,WWW,、,DNS,、,Mail,等服务器。,关于服务器选型本书不做论述。,6.,应用系统,能够在网络上运行各种应用系统，包括财务系统、教务系统、办公系统等，能够进行网上视频会议和视频点播等多媒体服务，并保证带宽。,7.,网络安全与管理,提供完整和方便的网络管理功能，主要包括,网络设备的安全管理以及计费管理,。,网络安全是一个体系结构,涉及整个办公环境的各个方面，包括人员和设备，包括信息的驻留点以及沿途经过的各个中间环节，从物理层到应用层都要小心对待。,详细设计,1.,设备选型,2.Internet,接入,3.VLAN,规划,4.IP,地址规划,5.,路由规划,6.,对外发布站点,7.,开放机房,8.,无线接入,9.,安全及管理,1.,设备选型,设备选型应该坚持两个通用的原则，一是满足需求，二是经济实用。,满足需求应该综合考虑用户在将来的一段比较长的时间内的扩展性。,对于模块化的网络设备，要注意模块的有效利用。,2.Internet,接入,作为较大的园区网，高校校园网一般采取专线接入的方式。光纤以太网接入。,为防止单条链路出现故障，还往往申请一条,ADSL,线路。,这种情况下要解决两个问题，一个是多出口的问题，还有就是,ADSL,动态分配,IP,地址的问题。,3.VLAN,规划,按照二级部门划分成多个相对独立的虚拟局域网。,划分,VLAN,，可以保证网段之间在数据链路层开始真正地相对独立。,3.VLAN,规划,根据该校的情况，规划,4,个,VLAN,，如表,12-1,所示。,VLAN,标识,VLAN,名称,所属单位,1,manage,网络管理,2,foreign,外国语学院,3,Economic,经济管理学院,4,Information,信息工程学院,5,Service,其他处级单位,表,12-1 VLAN,规划,4.IP,地址规划,单位,信息点数量,网络地址（前缀表示法）,默认网关,信息工程学院,约,240,206.0.68.0/24,206.0.68.254,经济管理学院,约,200,202.0.69.0/24,206.0.69.254,外国语学院,约,120,202.0.70.0/25,206.0.70.126,机关部处,约,110,202.0.70.128/25,206.0.68.254,DMZ,约,20,206.0.71.0/26,206.0.71.62,网络设备,约,40,206.0.71.64/26,206.0.71.126,预留未使用,206.0.71.128/25,表,12-2 IP,地址分配,4.IP,地址规划,对于机房、家属楼、宿舍楼等主要以访问其他资源为主的主机来讲，建议采用保留,IP,地址，在边缘处启用,NAT,转换以节省合法,IP,的使用。,另外，对于用户比较集中，位置相对固定的信息点，如办公室等，建议分配静态,IP,，这对于故障管理很重要。,5.,路由规划,5.,路由规划,核心,3,层交换机实现,VLAN,的相互访问。,出口路由器的配置。,VPN,互连,6.,对外发布站点,对于一些外部站点的问题，通常放置在,DMZ,区内。,DMZ,区通常放置邮件服务器、,WWW,服务器以及,DNS,服务器等。,二级部门独立域名，即,IE,。,虚拟主机技术和,Serv,-U,每一位教师搭建独立的,Web,站点和,FTP,站点。,7.,开放机房,开放式机房要求访问,Internet,。,使用,RFC1918,定义的保留,IP,地址。,局域网,PC,如何共享上网的问题。,8.,无线接入,对于会议室或临时需要搭建网络的地方，无线局域网不失为最经济最快捷的解决方案。,常用的无线设备有两种，一种是无线访问点，即,AP,，另一种是无线路由器。,图,12-3,无线接入示意图,9.,安全及管理,（,1,）设备级安全。,（,2,）传输级安全。,（,3,）网络层安全。,（,4,）应用级安全。,9.,安全及管理,根据网络设备选型，可以选择相应厂商提供的网管软件。,校园网运行需要大量的运行费用，可以实施部分象征性的收费，通过计费软件实现。,对于家属区和宿舍楼来讲，可以采取私有保留地址，并通过,DHCP,动态分配。,
