蓄电池防盗安装方法.ppt

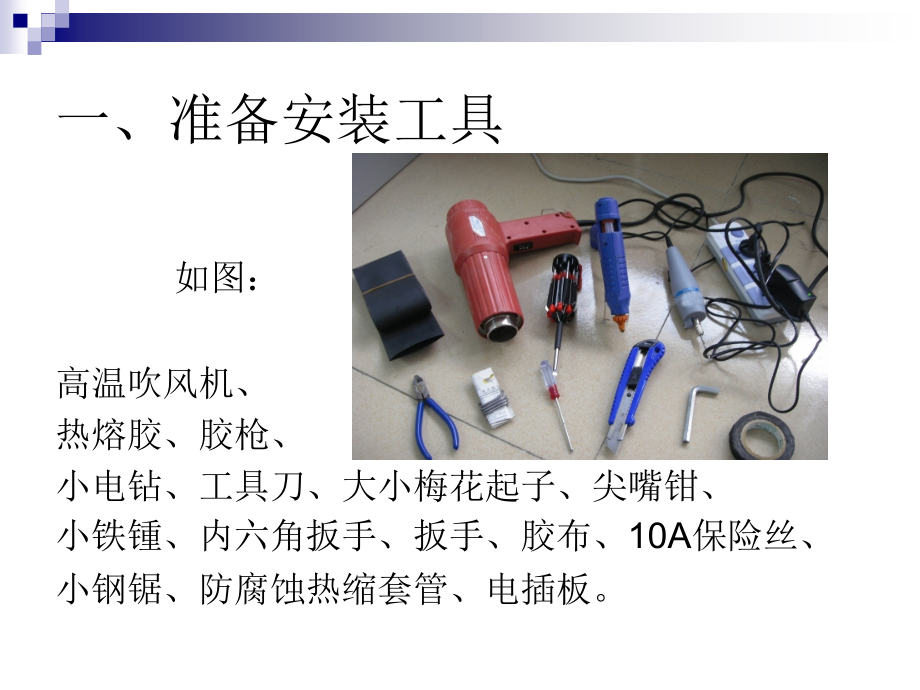

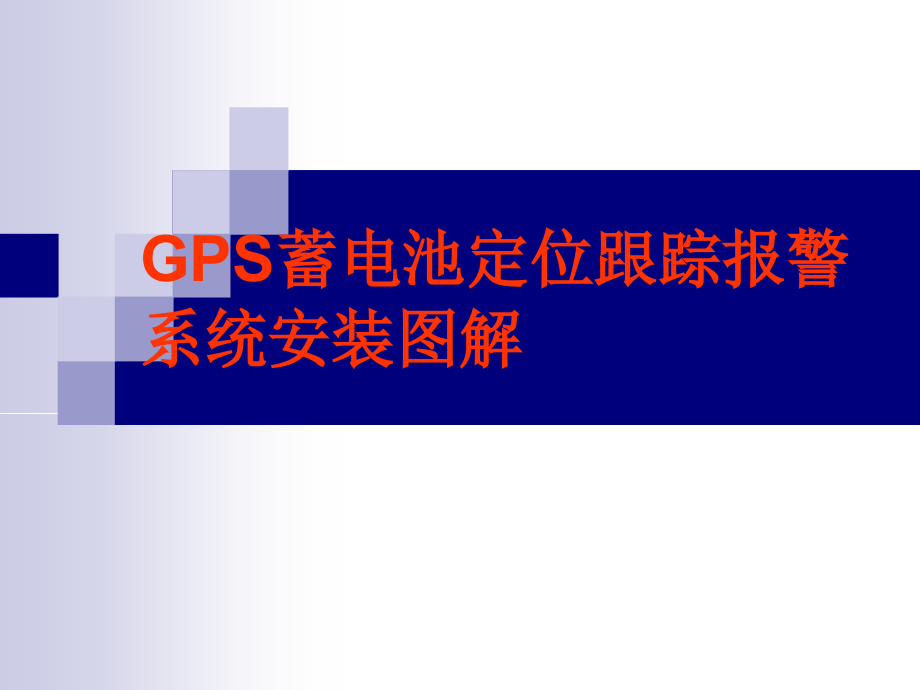

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,GPS,蓄电池定位跟踪报警系统安装图解,一、准备安装工具,如图：,高温吹风机、,热熔胶、胶枪、,小电钻、工具刀、大小梅花起子、尖嘴钳、,小铁锺、内六角扳手、扳手、胶布、,10A,保险丝、,小钢锯、防腐蚀热缩套管、电插板。,第一步：测试产品是否工作正常,在安装之前要确定产品是否能正常工作！即直接在电池的正负极上接电，检测主机能否正常的搜寻到,GSM,、,GPS,网络信号及正常设置安装地址。如正常，可继续做以下工作！,第二步：打开蓄电池,需要工具：,“锯子”,如图：,沿着电池边沿线锯开即可。,第三步：密封,GPS,定位系统,1,、在测试产品各,功能正常后对照产,品尺寸剪下相应的,热缩套管，如图：,2,、使用吹热风机对产品进行包装,注意密封之前,GSM SIM,卡要放在系统卡槽里,3,、注意事项,吹风机吹的热风有,500,高温，所以请在两边转动送风。,注意套管两头要与,PCB,板扣合。,可用手按压两边，让其定型；有过长的地方要相对修剪。,如图：,4,、二次测试,在对主机包装好后,对其再测试一次，,保证主机各项功能,能够正常运行。,5,、用热熔胶密封两头,注意：主机的开关要打开,热熔胶熔点为,100,，在,基站温度,10-50,内，可,稳定保护系统两端的密封,第四步：主机取电 安装,1,、在电池内部的正负,极柱上用小电钻钻孔，,建议用,3.5#,小钻头，钻,50mm,左右深的孔即可。,2,、清理电池柱,3,、用适量保险丝连同,GPS,系统正负极连接线打入 主机取电孔内,4,、用胶带固定,当,GPS,定位系统正负极都接好后系统是处于正常工作状态下的,第五步：把主机终端装入蓄电池,1,、用尖嘴钳拧开蓄电池加酸口的螺帽,2,、钻穿螺帽并放入系统监听咪头；用热熔胶密封固定。,可直接打入电话测试咪头监听效果,3,、放入主机终端及放置,GPS,、,GSM,天线,注意,GPS,天线要正面放,置、,GSM,天线及其它连,接线不要露在外面。,4,、沿电池边沿四边涂,AB,胶，密封电池。,在,GPS,定位系统各功能完全正常的情况下就可以进行密封了,完,
