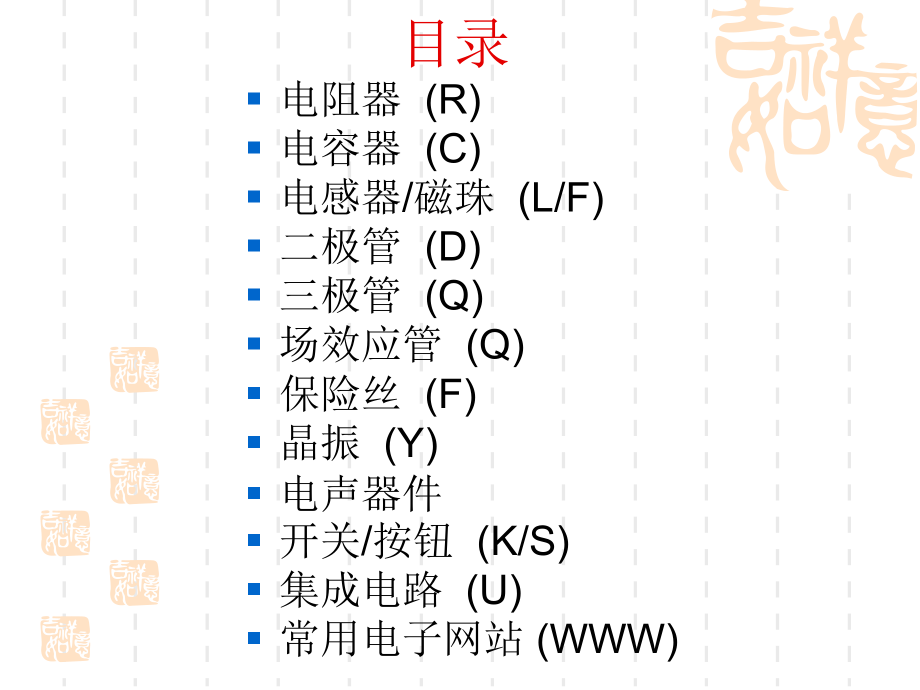

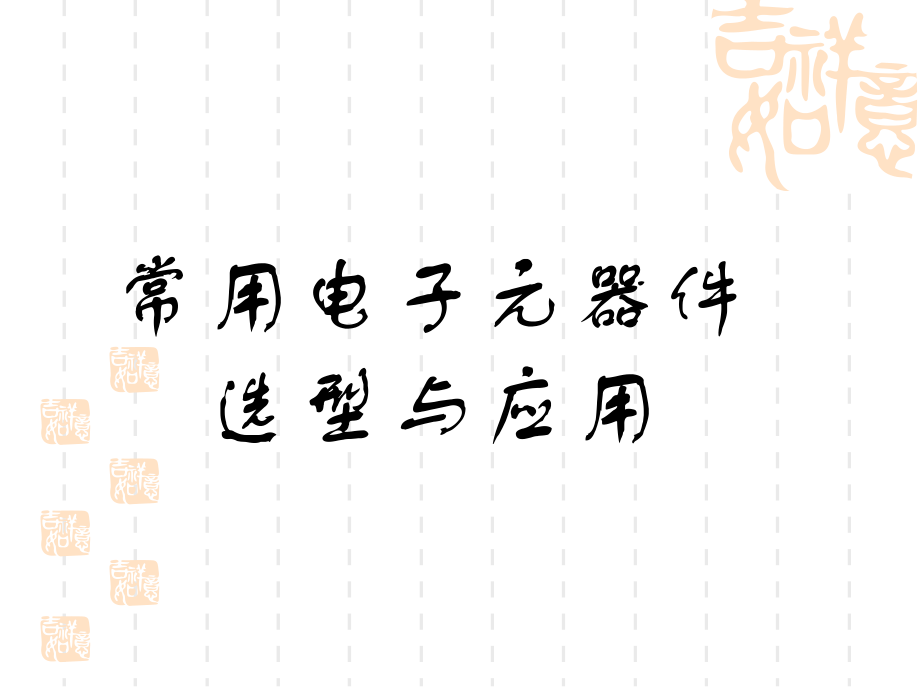

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常用电子元器件选型与应用,目录,电阻器,(R),电容器,(C),电感器,/,磁珠,(L/F),二极管,(D),三极管,(Q),场效应管,(Q),保险丝,(F),晶振,(Y),电声器件,开关,/,按钮,(K/S),集成电路,(U),常用电子网站,(WWW),1.,概念,:,电阻器,(,resistor):,用导体制成具有一定阻值的元件,.,电阻,是导体的一种基本性质,与导体的尺寸、材料、温度有关,.,作用,:,主要职能就是阻碍电流流过,应用于限流,、,分流,、,降压,、,分压,、,负载与电容配合作滤波器及阻,匹配等,.,电 阻 器,2.,电阻的分类,:,a.,按阻,值,特性,:,固定电阻、可调电阻、特种电阻,(,敏感 电阻,),.,不能调节的,我们称之为,固定电阻,而可以调节的,我们称之为,可调电阻,.,常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为,电位器,.,b.,按制造材料,:,碳膜电阻、金属膜电阻、线绕电阻,等,.,C.,按安装方式,:,插件电阻、贴片电阻,.,3.,常见电阻图示,:,4.,电阻的主要参数,:,a.,标称阻值,:,标称在电阻器上的电阻值称为标称值,.,单位,:,k,M.,标称值是根据国家制定的标准系列标注的,不是生产者任意标定的,.,不是所有阻值的电阻器都存在,.,b.,允许误差,:,电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差,.,误差代码,:F,、,G,、,J,、,K,c.,额定功率,:,指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率,.,常见的有,1/16W,、,1/8W,、,1/4W,、,1/2W,、,1W,、,2W,、,5W,、,10W,5.,阻值和误差的标注方法,:,a.,直标法,将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上,.,eg,:5.1k,5%,5.1k,J,b.,文字符号法,将,文字,、,数字两者有规律组合起来表示电阻器的,主要参数,.,eg,:0.1,=1=0R1,3.3=33=3R3,3K3=3.3K,c.,色标法,用不同颜色的色环来表示电阻器的阻值及误差等级,.,普通电阻一般有,4,环表示,精密电阻用,5,环,.,d.,贴片电阻标注方法,:,前两位表示有效数,第三位表示有效值后加零的个数,.0-10,欧带小数点电阻值表示为,XRX,RXX.eg:471=470,105=1M 2R2=2.2,6.,色环电阻第一环如何确定,:,a.,四环电阻,:,因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环,.,b.,五环电阻,:,(1),从阻值范围判断,:,因为一般电阻范围是,0-10M,如果我们读出的阻值超过这个范围,可能是第一环选错了,.,(2),从误差环的颜色判断,:,表示误差的色环颜色有银、金、紫、蓝、绿、红、棕,.,如里靠近电阻器端头的色环不是误差颜色,则可确定为第一环,.,7.,普通电阻的选用常识,:,a.,正确选有电阻器的阻值和误差,:,阻值选用,:,原则是所用电阻器的标称阻值与所需电阻器阻值差值越小越好,.,误差选用,:,时间常数,RC,电路所需电阻器的误差尽量小,.,一般可选,5%,以内,.,对退耦电路,反馈电路滤波电路负载电路对误差要求不太高,.,可选,10%-20%,的电阻器,.,b.,注意电阻器的极限参数,:,额定电压,:,当实际电压超过额定电压时,即便满足功率要求,电阻器也会被击穿损坏,.,额定功率,:,所选电阻器的额定功率应大于实际承受功率的两倍以上,保证电阻器在电路中长期工作的可靠性,.,C.,要首选通用型电阻器,:,通用型电阻器种类较多、规格齐全、生产批量大,且阻值范围、外观形状、体积大小都有挑选的余的,便于采购、维修,.,d.,根据电路特点选用,:,高频电路,:,分布参数越小越好,应选用金属膜电阻、金属氧化膜电阻等高频电阻,.,低频电路,:,绕线电阻、碳膜电阻都适用,.,功率放大电路、偏置电路、取样电路,:,电路对稳定性要求比较高,应选温度系数小的电阻器,.,退耦电路、滤波电路,:,对阻值变化没有严格要求,任何类电阻器都适用,.,e.,根据电路板大小选用电阻,:,8.,敏感电阻器常识,:,a.,热敏电阻,:,是一种对温度极为敏感的电阻器,.,分为正温度系数和负温度系数电阻器,.,选用时不仅要注意其额定功率、最大工作电压、标称阻值,更要注意最高工作温度和电阻温度系数等参数,并注意阻值变化方向,.,b.,光敏电阻,:,阻值随着光线的强弱而发生变化的电阻器,.,分为可见光光敏电阻,、,红外光光敏电阻,、,紫外光光敏电阻,.,选用时先确定电路的光谱特性,.,c.,压敏电阻,:,是对电压变化很敏感的非线性电阻器,.,当电阻器上的电压在标称值内时,电阻器上的阻值呈无穷大状态,当电压略高于标称电压时,其阻值很快下降,使电阻器处于导通状态,当电压减小到标称电压以下时,其阻值又开始增加,.,压敏电阻分为无极性,(,对称型,),和有极性,(,非对称型,),压敏电阻,.,选用时,压敏电阻器的标称电压值应是加在压敏电阻器两端电压的,2-2.5,倍,.,另需注意压敏电阻的温度系数,.,d.,湿敏电阻,:,是对湿度变化非常敏感的电阻器,能在各种湿度环境中使用,.,它是将湿度转换成电信号的换能器件,.,选用时应根据不同类型号的不同特点以及湿敏电阻器的精度、湿度系数、响应速度,湿度量程等进行选用,.,9.,电阻器其它,特性,温度特性：温度系数、阻值变化、,应用？,频率特性：,Stray C between the terminals,Stray L from leads(and windings of wire-wounds),The resistor we wanted,Usually a RF roll-off,高频时电阻谐振特性？,1.,概念,:,由两个金属电极中间夹一层绝缘介质构成,.,当在两极间加上电压时,电极上储存的电荷,.,电容是一种储能元件,.,电容量是电容器储存电荷多少的一个量值,.,作用,:,调谐、滤波、耦合、隔直、交流旁路和能量转换,.,电 容 器,2.,电容的分类,:,a.,按介质不同分,:,空气,介质,、,纸质,、,有机薄膜,、,瓷介质,、,云母,、,电解电容等,.,b.,按结构,:,固定电容,、,半可变电容,、,可变电容,.,C,.,按安装方式,:,插件电阻、贴片电阻,.,有机介质电容器：纸介、塑料薄膜、纸膜复合介质、薄膜复合介质；,无机介质电容器：云母、玻璃釉、陶瓷；,气体介质电容器：空气、真空、充气式；,电解电容器：铝电解、钽电解,3.,常见电容器图示,:,积层贴片电容,钽电解电容,铝电解电容,金属膜电容,瓷片电容,安规电容,独石电容,涤纶电容,4.,电容器的主要参数,:,a.,标称,容量,:,标称在电容器上的容量称为标称容量,.,单位为法拉,(F).,常用单位,:,微法,(F),纳法,(,nF,),皮法,(,pF,).,1,法拉（,F,）,=1000000,微法（,F,）,1F=1000,纳法,(,nF,)=1000000,皮法（,pF,）,b.,允许,误差,:,电容的实际容量相对于标称值的最大允许偏差范围称为允许误差,.,c.,额定电压,:,指电容器在规定的工作温度范围内,长期可靠工作所能承受的最高电压,.,d.,绝缘电阻,:,指电容器两极之间的电阻,又叫漏电电阻,.,理想的电容器的绝缘电阻为无穷大,实际不为无穷大,.,绝缘电阻越大,表明电容器质量越好,.R=U/I,5.,容量和误差的标注方法,:,a.,直标法,:,指在电容器的表面直接用数字或字母标注出标称容量,额定电压等参数,.,b.,数字和文字标注,:,用,2-4,位数字和一个字每混合后表示电容器的容量大小,.,数字表示有效数值,字母表示数量级,.,常用字母,m,、,、,n,、,p,等,.,c.,三位数字表示法,:,前两位为有效数字,第三位表示有效数字后面加零个数,但如,第三位数字为,9,则,9,表示乘,0.1,。,单位为皮法,(,pF,).,d.,四位数字表示法,:,用,1-4,位数字表示电容器容量,单位为,pF,.,如用零点几表示容量时,单位为,F.3300=3300pF 0.056=0.056,F,c.,色标法：同电阻标法,.,6.,误差代码及额定电压代码,:,7.,材质与应用,:,NPO:,属,1,类陶瓷介质,电气性能最稳定,基本上不随温度,、,时间,、,电压的改变而改变,适用于对稳定性,、,可靠性要求较严格的场合,由于电气性能稳定,DF,值很小,可很好的工作在高频,、,特高频,、,甚高频频段,.,X7R:,属,2,类陶瓷介质,电气性能较稳定,随温度,、,时间,、,电压的改变,其特性变化不明显,.,适用于要求较高的耦合,、,旁路,、,滤波电路及,10,兆以下的中频场合,.,Y5V(Z5U):,属,2,类陶瓷介质,具有很高的介电常数,常用于生产小体积,大容量的电容器,其容量随温度改变比较明显,.,但成本较低,仍广泛用于对容量,损耗要求不高的耦合,、,滤波,、,旁路等电路场合,.,在实际应用中，电容器的故障主要表现为：（,1,）引脚腐蚀致断的开路故障。（,2,）脱焊和虚焊的开路故障。（,3,）漏液后造成容量小或开路故障。（,4,）漏电、严重漏电和击穿故障。,8,.,电容器应用特性,Leakage R,Stray L from leads and internal plate structure,The capacitor we wanted,电容串联谐振电路特性,A series resonant circuit,选用原则,纸介电容：,优点：,体积小、容量大,缺点：固有电感和损耗大,适宜场合：低频,涤纶电容器（隶属于薄膜电容器）：,优点：容量大（几,pF,几百,F,），工作电压宽，额定电压有,63V,、,100V,和,160V,几种，介电常数大，,耐热,（工作温度达,120130,）；,缺点：损耗大，可代替纸介电容器,适宜场合：适于直流及脉动电路的耦合、退耦、旁路、隔直等；高频电路不宜。,聚苯乙烯电容器：,优点：额定,DC,电压范围宽，从几百到数千伏；精度可达,5,；绝缘电阻高，一般在,10000M,以上。高频损耗小，电容量稳定；,缺点：工作温度范围不宽,，上限为,+75,。,聚苯乙烯薄膜电容：,优点：介质损耗小，绝缘电阻高，温度特性和容量稳定性优于涤纶电容器，可取代部分电解电容器，性能优于电解电容。体积小，容量大。,缺点：,工作电压低,，,DC,电压,40V,；温度系数大；,适用场合：高频电路。,聚丙烯电容器,：,优点：高频绝缘性能好，电容量和损耗对频率变化不敏感，温度变化小，介电强度随温度而，耐温性好，吸收系数小，机械性能也比聚苯乙烯好。,适宜场合：电视机、仪器仪表的高频电路中作积分电容，或其它交流电路。,叠片形金属化聚碳酸酯电容器：,无感式结构，高频损耗小、自愈能力强、耐脉冲性、,无感、电容量大。,性能优良，易于自动化生产。,适宜场合：收音机、电视机和录音机,云母电容器：,优点：损耗小、温度系数小，绝缘电阻大、频率稳定性好、高频特性好,玻璃釉电容器,优点：体积小、,损耗角正切值小,、能在,较高温度下工作,、,抗潮性能好,；,适宜场合：半导体电路和小型电子仪器的直流电路和脉冲电路,瓷介电容器：,优点：体积小，耐热性好、损耗小、绝缘电阻高,缺点：容量小，,易碎裂,适宜场合：高频电路。,穿心电容：,优点：滤波频率高,缺点：耐高温和温度冲击性能差,适宜场合：信号输入输出端滤波用途,电解电容；,缺点：体积大，,ESR,大，感抗较大，温度敏感；,适用场合：温度变化小、工作频率低（,160V,时，额定工作电压,+50V,作为浪涌电压；,需快速充放电的场合禁用铝电解电容。,钽电解电容,与铝电解电容相比，在串联电阻、感抗、对温度的稳定性优势明显，工作电压较低。,漏电流要求较高的场合，不选钽电解电容，需选用薄膜电容。,耐电压冲击性较差，回路中需串联保护电阻，,3,/V,。,钽电解电容降额要高。电源输入级或低阻抗环境使用，推荐降额到,0.3,，电源输出级及一般应用环境推荐降额,0.5,。,1.,概念,:,能产生电感作用的元件统称为电感元件,.,作用,:,阻交流通直流,阻高频通低频,(,滤波,),电感器,&,磁珠,2.,电感器的分类,:,a.,按导磁体性质分类,:,空芯线圈,、,铁氧体线圈,、,铁芯线圈,、,铜芯线圈,.,b.,按工作性质分类,:,天线线圈,、,振荡线圈,、,扼流线圈,、,陷波线圈,、,偏转,.,c.,按绕线结构分类,:,单层线圈,、,多层线圈、蜂房式线圈,.,3.,常见电感器图示,:,4.,电感器的主要参数,:,a.,标称,电感量,:,电感器上标注的电感量的大小,.,表示线圈本身固有特性,主要取决于线圈的圈数,结构及绕制方法等,与电流大小无关,反映电感线圈存储磁场能的能力,也反映电感器通过变化电流时产生感应电动势的能力,.,单位为亨,(H).,b.,允许误差,:,电感的实际电感量相对于标称值的最大允许偏差范围称为允许误差,.,误差代码,:,c.,感抗,XL:,电感线圈对交流电流阻碍作用的大小称感抗,XL,单位是欧姆,.,它与电感量,L,和交流电频率,f,的关系为,XL=2fL,.,d.,品质因素,Q:,表示线圈质量的一个物理量,Q,为感抗,XL,与其等效的电阻的比值,即：,Q=XL/R,.,线圈的,Q,值愈高,回路的损耗愈小,.,线圈的,Q,值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关,.,线圈的,Q,值通常为几十到,一,百,.,e.,额定电流,:,额定电流是指能保证电路正常工作的工作电流,.,5.,感量和误差的标注方法,:,a.,直标法,:,在电感线圈的外壳上直接用数字和文字标出电感线圈的电感量,允许误差及最大工作电流等主要参数,.,b.,色标法：同电阻标法,.,单位为,H,6.,磁珠,:,概念,:,采用在高频段具有良好阻抗特性的铁氧体材料烧结面成，专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。,主要参数,:,标称值,:,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆,.,一般以,100MHz,为标准，比如,2012B601,，就是指在,100MHz,的时候磁珠的阻抗为,600,欧姆。,额定电流,:,额定电流是指能保证电路正常工作允许通过电流,.,8.,电感与磁珠的区别,:,有一匝以上的线圈习惯称为电感线圈,少于一匝（导线直通磁环）的线圈习惯称之为磁珠,;,电感是储能元件,而磁珠是能量转换（消耗）器件,;,电感多用于电源滤波回路,磁珠多用于信号回路,用于,EMC,对策,;,磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰,.,两者都可用于处理,EMC,、,EMI,问题,;,电感一般用于电路的匹配和信号质量的控制上,.,在模拟地和数字地结合的地方用磁珠,.,电感器的实际工作电流必须小于额定电流，否则电感线圈将会严重发热甚至烧毁。,9.,电感应用注意,:,Stray C between turns,Stray R from windings,The inductor we wanted,电感并联谐振电路特性,A parallel resonant circuit,10.,变压器,电源变压器,(,铁芯,),典型,50Hz,工频电源,变压器,高频电源变压器,(,高频磁芯,),工作频率超过中频,(10kHz),隔离变压器一般是指,1,：,1,的变压器,自耦合变压器的副边是原边的一部分,参数：工作频率、,额定功率,、额定电压、,电压比、,空载电流、空载损耗、效率、绝缘电阻,1.,概念,:,半导体二极又称晶体二极管,简称二极管,由一个,PN,结加上引线及管壳构成,.,具有单向导电性,为非线性元器件,.,作用,:,检波,、,整流,、,开关,、,稳压等,二 极 管,2.,二极管的分类,:,a.,按材料分,:,锗二极管 硅二极管,锗管导通电压,:0.2-0.3V,硅管导通电压,:0.6-0.7V,导通电压,:,当正向电压超过某一数值后,二极管导通,正向电流随外加电压增加迅速增大,该电压称为导通电压,.,b.,按作用分,:,整流二极管、稳压二极管、开关二极管、发光二极管、光敏二极管等,.,3.,常见二极管图示,:,LED,红外光发射管,红外光接收管,双二极管,BAV99,4.,二极的主要参数,:,a.,最高工作频率,f,M,-,二极管能承受的最高频率,.,通过,PN,结交流电频率高于此值,二极管接不能正常工作,.,b.,最高,反向工作电压,V,RM,（,V,）,-,二极管长期正常工作时所允许的最高反压,.,若越过此值,PN,结就有被击穿的可能,对于交流电来说,最高反向工作电压也就是二极管的最高工作电压,.,c.,最大,整流电流,I,OM,（,mA,）,-,二极管能长期正常工作时的最大正向电流,.,因为电流通过二极管时就要发热,如果正向电流越过此值,二极管就会有烧坏的危险,.,所以用二极管整流时,流过二极管的正向电流（既输出直流）不允许超过最大整流电流,.,5.,几种特殊二极管简介,:,整流二极管,:,概念,:,整流二极管是由硅半导体材料制成,采用面接触结构,.,特点,:,工作频率低,允许的工作温度高,允许通过的正向电流大反向击穿电压高,.,作用,:,将交流电变成直流电,.,稳压二极管,:,概念,:,又叫齐纳二极管,利用,PN,结反向击穿所表现出稳压特性而制成的器件,.,稳压管在电路中是反向连接的,.,在一定条件下它能使稳压管所接电路两端电压稳定在一个规定的范围内,.,在是电路中一般起保护作用,.,主要参数,:,稳定电压,:,稳压管在起稳压作用的范围内,其两端的反向电压值为稳定电压,.,最大工作电流,:,在长期工作时,允许通过的最大反向电流值,.,最大耗散,功率,:,在给定的作用条件下,稳压二极管允许承受的最在功率,.,变容二极管,:,概念,:,变容二极管是一种利用半导体的,PN,结电容随外加反向偏压变化而变化的原理制成的半导体二极管,.,反向偏压越高,结电容越小,;,反向偏压越小,结电容越大,.,作用,:,可替代可变电容器,在现代通信设备,、,数字电路及家用电器中作调谐频率自动微调使用,.,主要参数,:,结电容,:,指在一特寂反偏压下,变容二极管的,PN,结电容,.,结电容变化范围,:,在工作电压范围内结电容的变化范围,.,电容比,:,结电容变化范围内最大电容与最小电容之比,.,Q,值,:,是变容二极管的品质因数,它反映了对回路能量的损耗,.,LED:,概念,:,发光二极管是一种将电信号转换成光信号的半导体器件,具有单向导电性,正向导通时才能发光,.,分类,:,按发光管发光颜色,:,红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等,.,发光二极管中也包含二种以下颜色的芯片,做成多彩灯,.,根据发光二极管出光处掺或不掺散射剂、有色还是无色,上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型,.,按发光管出光面特征,:,圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等,.,按发光强度和,工作电流,:,普通（发光强度,100mcd).,二极管降额因子,降额因素,降额方案,备注,温度,Tj,110,（,Tj60,）,高可靠性要求,环境温度,（,Ta,0,45,）,高可靠性要求,其他,考虑功耗，,Tj,PRja,Ta,湿度,环境湿度,40,80,RH,电压,额定电压,0.8Max,（,0.5Max,）,过电压,确保器件不经受包括,ESD,在内的过电压,电流,平均电流,ID0.5,（,ID0.25,）,高可靠性要求,峰值电流,IF,（,peak,）,0.8,功率,平均功率,P0.5,（尤其针对稳压二极管）,脉冲,安全使用,确保没有任何一个使用应力超出额定范围,冲击,IF,（,surge,）,快恢复二极管选型原则,低电压（耐压值,200V,以下）下，高时间特性时选肖特基二极管；,肖特基管热阻和电流都较大，优选分立式封装。通常,3A,以下可以选择,SOD-123,或,D-64,封装；,3,8A,可以选择,D2,PAK,封装；,8A,以上,DO-201,、,TO-220,、,TO-3P,。,在高电压时选择,PIN,结构快恢复二极管。,开关特性好，反向恢复时间短。用于开关电源、,PWM,脉宽调制器、变频器等快速变换电路，作为高频整流二极管、续流二极管等使用。,整流二极管选型原则,主要考虑最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数；,开关电源整流、脉冲整流用整流二极管，宜选工作频率较高、反向恢复时间较短、或选快恢复二极管。,低电压、大电流时整流，选肖特基二极管。,把,AC,电流变成,DC,电流，工作频率一般小于,10KHz,。,整流二极管,稳压二极管选型原则,稳定电压值应与应用电路的基准电压值相同；,最大稳定电流高于应用电路的最大负载电流,50%,左右；,稳压管在选型时务必注意器件功率的降额处理。实际功率应小于,0.5P,。,功率在,0.5W,以下的型号选择贴片式封装，,0.5W,及以上选择直插式封装,二极管选型原则,在低电压,(,耐压,200V,),，,大电流下，如需要器件具备,高时间,特性，选择,肖特基二极管,整流二极管考虑,最大电流,、,最大反向工作电压,、,截止频率,及,反向恢复时间,等参数,开关稳压电源的整流电路及脉冲整流电路中应使用工作,频率高,、,反向恢复时间短,的快恢复二极管。,TVS,管使用时，,V,rmax,(,最大反向工作电压）,被保护器件或线路的正常工作电压。,TVS,管最大峰值脉冲电流与电压的乘积为瞬态脉冲功率的最大值。使用时，额定瞬态脉冲功率大于被保护线路的最大瞬态浪涌功率。,稳压二极管选用时应当注意器件功率降额处理，实际功率应小于,0.5P,。,功率在,0.5W,以下,可选贴片式，,0.5W,以上选,插装式。,稳压二极管,1、,此类稳压管功率很小,2、,注意漏电流影响,6.,二极管正负极,判断,:,a.,看外壳上的符号标记：,普通二极管一般为玻璃封装和塑料封装,外壳上均印有型号和标记,.,标记有箭头、色点、色环三种,.,箭头所指方向或靠近色环一端为阴极,有色点一端为阳极,.,负极,负极,b.,透过玻璃看触针：,对于点接触型玻璃外壳二极管,如果标记已磨掉,则可将外壳上的漆层（黑色或白色）轻轻刮掉一点,透过玻璃看那头是金属触针,那头是,N,型锗片,.,有金属触针的那头就是正极,.,c.,万用表测试,:,用万用表,R*100,或,R*1K,档,任意测量二极管的两根引线,如果量出的电阻只有几百欧姆（正向电阻）,则黑表笔（既万用表内电池正极）所接引线为正极,红表笔（既万用表内电源负极）所接引线为负极,.,7.,二极管检测,:,用万用表,R*10K,档测正,反向电阻,一般正向电阻小于,30K,反向电阻大于,1M.,若正、反向电阻均为零,说明内部击穿短路,.,若正、反电阻均为无穷大,说明内部开路,.,1.,概念,:,半导体三极管也称双极型晶体管,晶体三极管,简称三极管,是一种电流控制电流的半导体器件,.,作用,:,把微弱信号放大成辐值较大的电信号,也用作无触点开关,.,三 极 管,2.,三极管的分类,:,a.,按材质分,:,硅管,、,锗管,b.,按结构分,:NPN,、,PNP,c.,按功能分,:,开关管,、,功率管,、,达林顿管,、,光敏管等,.,3.,常用三极管图示,:,三极管主要参数,最大允许集电极耗散功率,P,CM:,P,CM,是指三极管集电结受热而引起晶体管参数的变化不超过所规定的允许值时，集电极耗散的,最大功率,。当实际功耗,Pc,大于,P,CM,时，不仅使管子的参数发生变化，甚至还会,烧坏管子,。,最大允许集电极电流,ICM,当,I,C,很大时，,值逐渐下降。一般规定在,值下降到额定值的,2,3,（或,1,2,）时所对应的集电极电流为,I,CM,。,当,I,C,I,CM,时，,值已减小到不实用的程度，且有,烧毁管子,的可能。,反向击穿电压,BV,CEO,与,BV,CBO,BV,CEO,是指基极开路时，集电极与发射极间的反向击穿电压。,BV,CBO,是指发射极开路时，集电极与基极间的反向击穿电压。,三极管的反向工作电压应小于击穿电压的（,1,2,1,3,），以,保证管子安全可靠地工作。,三极管主要参数,集,-,基反向饱和电流,I,CBO,ICBO,是指发射极开路，在集电极与基极之间加上一定的反向电压时，所对应的反向电流。,穿透电流,I,CEO,I,CEO,是指基极开路，集电极与发射极之间加一定反向电压时的集电极电流。,放大倍数,电流放大倍数,值的大小与工作点的频率有关，使用前应进行实测。一般来说，,值不是越大越好，,值太大会引起性能不稳定。,值在,20100,较好。,2SD1782,技术参数：,三极管主要参数,内置继电器表三极管坏案例,问题：,车间在生产,DTSY188 H2,型内置继电器卡表时，经常发现继电器驱动电路三极管坏。,三极管突然关断时，继电器驱动线圈上电流会给三极管造成冲击，从而损坏。,5.,判断基极和三极管的类型,:,先假设三极管的某极为”基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大,(,约几,K,到几十,K),或者都小,(,几百至几,K),对换表笔重复上述测量,若测得两个阻值相反,(,都很小或都很大,),则可确定假设的基极是正确的,否则另假设一极为”基极”,重复上述测试,以确定基极,.,当基极确定后,将黑表笔接基极,红表笔笔接基它两极若测得电阻值都很少,则该三极管为,NPN,反之为,PNP.,判断集电极,C,和发射极,E,以,NPN,为例,:,把黑表笔接至假充的集电极,C,红表笔接到假设的发射极,E,并用手捏住,B,和,C,极,读出表头所示,C,E,电阻值,然后将红,黑表笔反接重测,.,若第一次电阻比第二次小,说明原假设成立,.,光耦使用注意事项,电流传输比,CTR,：,光敏三极管的电流和发光管的电流比的最小值,隔离电压：,发光管和光敏三极管的隔离电压的最小值,发光二极管正向压降,VF,：,正向电流,IF,：,集电极,-,发射极反向击穿电压,V(BR)CEO,集电极,-,发射极饱和压降,VCE,单相国网表高温走字问题,问题描述：,品管反映车间在生产,DDZY188-Z,和,DDZY188C-Z,表计时均发现部分表计,高温,60,走字不,准现象。,问题分析：,经分析问题可能出在计量,SPI,线上的光耦。下面先看一下,DDZY188-Z,计量部分,SPI,线光,耦部分原理图。,我们现在批量使用的光耦是,TLP781 B+,档，数据手册上的,CTR,值为,300%-600%,，此数据为,常温,25,光耦工作在放大状态的测量值。对老化走字有问题的表用示波器在常温下测试,SPI,波形，具体操作是同时测量图中,SDI1,和,SDO,的波形，发现,SDI1,的低电平为,0.3V,，,SDI1,的波形相对,SDO,上升沿延时,32s,，下降沿延时,4s,，,SPI,通讯时一位的脉宽为,218s,。可见常温下光偶的技术参数匹配是合理的。,在,高温老化炉,60,时现场测试走字有问题的表,SDI1,和,SDO,的波形，结果发现有些表计,SDI1,的低电平为,0.9V,，,SDI1,的波形相对,SDO,上升沿延时,26s,，下降沿延时,20s,。根据此测试结果分析可知东芝光耦,TLP781 B+,档在高温,60,时，,CTR,值约为,110%,，这一参数的变化导致上述原理图中的光耦没能处在一个适当的饱和深度，从而导致,SDI1,的低电平,0.9V,超出了计量芯片,RN8209,的输入低电平范围,0.8V,。,NEC2501 TLP781B+,解决方案：,单相国网表高温走字问题,光耦前端电阻改为,560,欧,此数据常温下光耦后端低电平为,0.3V,，,高温,60,时低电平为,0.5V,，完全能保证,MCU,与,RN8209,的正常通讯。,光耦的传输比随着温度升高和工作时间累计会降低！,1.,概念,:,场效应晶体管（,Field Effect Transistor,缩写,(FET),）简称场效应管,.,由多数载流子参与导电,也称为单极型晶体管,.,它属于电压控制型半导体器件,.,特点,:,具有输入电阻高（,10,8,10,9,）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,.,作用,:,场效应管可应用于放大,.,由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器,.,场效应管可以用作电子开关,.,场效应管很高的输入阻抗非常适合作阻抗变换,.,常用于多级放大器的输入级作阻抗变换,.,场效应管可以用作可变电阻,.,场效应管可以方便地用作恒流源,.,场 效 应 管,2.,场效应管的分类,:,场效应管分结型、绝缘栅型,(MOS),两大类,按沟道材料,:,结型和绝缘栅型各分,N,沟道和,P,沟道两种,.,按导电方式,:,耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。,场效应晶体管可分为结场效应晶体管和,MOS,场效应晶体管,而,MOS,场效应晶体管又分为,N,沟耗尽型和增强型,;P,沟耗尽型和增强型四大类,.,见下图,:,3.,场效应管的主要参数,:,I,dss,饱和漏源,电流,.,是指结型或耗尽型绝缘栅场效应管中,栅极电压,UGS=0,时的漏源电流,.Up,夹断电压,.,是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压,.,Ut,开启电压,.,是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压,.,gM,跨导,.,是表示栅源电压,UGS,对漏极电流,ID,的控制能力,即漏极电流,ID,变化量与栅源电压,UGS,变化量的比值,.,gM,是衡量场效应管放大能力的重要参数,.BVDS,漏源,击穿电压,.,是指栅源电压,UGS,一定时,场效应管正常工作所能承受的最大漏源电压,.,这是一项极限参数,加在场效应管上的工作电压必须小于,BVDS.,PDSM,最大耗散,功率,也是一项极限参数,是指场效应管性能不变坏时所允许的最大漏源耗散功率,.,使用时,场效应管实际功耗应小于,PDSM,并留有一定余量,.IDSM,最大漏源,电流,.,是一项极限参数,指场效应管正常工作时,漏源间所允许通过最大电流,.,场效应管的工作电流不应超过,IDSM,4.,结型场效应管的管脚识别,:,判定栅极,G:,将万用表拨至,R1k,档,用万用表的负极任意接一电极,另一只表笔依次去接触其余的两个极,测其电阻,.,若两次测得的电阻值近似相等,则负表笔所接触的为栅极,另外两电极为漏极和源极,.,漏极和源极互换,若两次测出的电阻都很大,则为,N,沟道,;,若两次测得的阻值都很小,则为,P,沟道,.,判定源极,S,、漏极,D:,在源,-,漏之间有一个,PN,结,因此根据,PN,结正、反向电阻存在差异,可识别,S,极与,D,极,.,用交换表笔法测两次电阻,其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻,此时黑表笔的是,S,极,红表笔接,D,极,.,5.,场效应管与晶体三极管的比较,场效应管是电压控制元件,而,晶体管是电流控制元件,.,在只允许从信号源取较少电流的情况下,应选用场效应管,;,而在信号电压较低,又允许从信号源取较多电流的条件下,应选用晶体管,.,场效应管是利用多数载流子导电,所以称之为单极型器件,而晶体管是即有多数载流子,也利用少数载流子导电,被称之为双极型器件,.,有些场效应管的源极和漏极可以互换使用,栅压也可正可负,灵活性比晶体管好,.,场效应管能在很小电流和很低电压的条件下工作,而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上,因此场效应管在大规模集成电路中得到了广泛的应用,.,1.,概念,:,保险丝是一种具有保护作用的电子装置,它通常串联在电路中,在故障电流增大到一定数值时,自身熔断而切断电路或自身发热使其电阻急剧升高阻止电流通过电路,达到保护电路中其它设备的目的,.,在电路过电流保护组件中最常用的就是保险丝,.,作用,:,当电路中出现较大的过载电流时,保险丝应在规定的时间内切断过载电流,保护电路中其它电子或电气设备之零组件的安全,.,保 险 丝,2.,保险丝的分类,:,a.,保险丝管,:,概念,:,最通用的一种保险丝,外壳用玻璃,/,瓷壳作的,内部是保险丝,一般用在电源插座,电子设备仪器、,DVD,、,VCD,、电视机等交流电源输入的地方,.,分类,:,按结构可分为：无引线式和引线焊接式,.,按熔断时间可分为：普通保险丝管,、,快速熔断保险丝管,、,延时熔断保险丝管,.,主要参数：,额定电压：,额定电流：,熔断时间：,b.,可恢复,保险丝（热敏电阻类）,:,概念,:,由高分子聚合物及导电材料等混合制成的,.,当正常工作电流通过时保险丝呈低阻状态；当电路中有异常,大,电流通过时保险丝呈高阻状态,;,当电路中,大,电流消失后保险丝又呈低阻状态,.,作用,:,常用于电脑周边电子产品,.,防止电源短路,、,浪涌电流对产品的损坏,.,主要参数：,最大电压：在,20,时元件两端能承受最大电压降,.,保持电流：在,20,时元件流过足以触发关断的最小电流值,.,原始电阻：在,20,时元件断开关阻抗,一般只有几毫欧到几欧,.,断开时间：在,20,条件下,以,5,倍保持电流触元件断开最大时间,.,恢复时间：指,20,电源移去后由关断到闭合导通,时间,一般小于,20s.,c.,温度保险丝,:,概念,:,设备温度异常升高,当温度超过允许异常温度时,温度保险丝便会自动熔断,切断电源,防止电器进一步损坏,杜绝火灾发生,.,作用,:,线圈类产品,(,变压器、电源适配器、充电器及电机,),家用电器,(,电风扇、空调、电热器具、加湿器、照明器具,),主要参数：,额定温度：也称为动作温度或熔断温度,它是指在无负荷的情况下,使温度以每分钟,1,的速度升至熔断时的温度,.,熔断精度：是指温度保险丝实际熔断温度与额定温度 的差值,.,额定电压：,额定电流：,d.,熔断电阻器,:,概念,:,又称为保险电阻,.,这是一种兼具电阻器和熔断器双重功能的元件,.,在电路正常工作时,熔断电阻器的额定功率下发出的热量与周围介质达到平衡,它具有电阻器的功能,;,当电路出现异常过载超过其额定功率时,它就会像保险丝一样熔断,使连接的电路断开起到保护元件的作用,.,分类,:,可恢复式和不可恢复,主要参数：,额定功率：,标称阻值：,阻值精度：,开路电压：,熔断特性：是指电路实际功耗为额定功耗的若干倍时,连续负 荷动行一定时间后,在规定的环境温度范围内保 证电阻熔断的特性,.,3.,常见保险丝图示,:,自恢复保险丝,保险丝管,温度保险丝,1.,概念,:,石英晶体谐振器又称为石英晶体,俗称晶振,.,是利用石英晶体的压电效应而制成的谐振元件,.,与半导体器件和阻容元件一起使用,便可构成石英晶体振荡器,.,压电效应,:,对某些电介质施加机械力而引起它们内部正负电荷中心相对位移,产生极化,从而导致介质两端表面内出现符号相反的束缚电荷,.,在一定应力范围内,机械力与电荷呈线性可逆关系,.,这种现象称为压电效应,.,作用：提供系统振荡脉冲,稳定频率,选择频率,.,石英晶体谐振器,2.,常用晶振图示：,3.,主要参数：,a.,标称频率,:,在规定条件下,晶振的谐振中心频率,.,b.,调整频差,:,在规定条件下,基准温度时的工作频率相对标称频率的最大偏离值,.(,ppm,),c.,温度频差,:,在规定条件下,在整个工作温度范围内,相对于基准温度时工作频率的允许偏离值,.,d.,负载谐振电阻,:,晶振与指定外部电容相串联,在负载谐振频率时的电阻值,.,e.,负载电容,:,是指与晶振一起决定负载谐振频率的有效外界电容,.,常用标准值有,:12pF,、,16pF,、,20pF,、,30
