第三讲流量控制阀.ppt

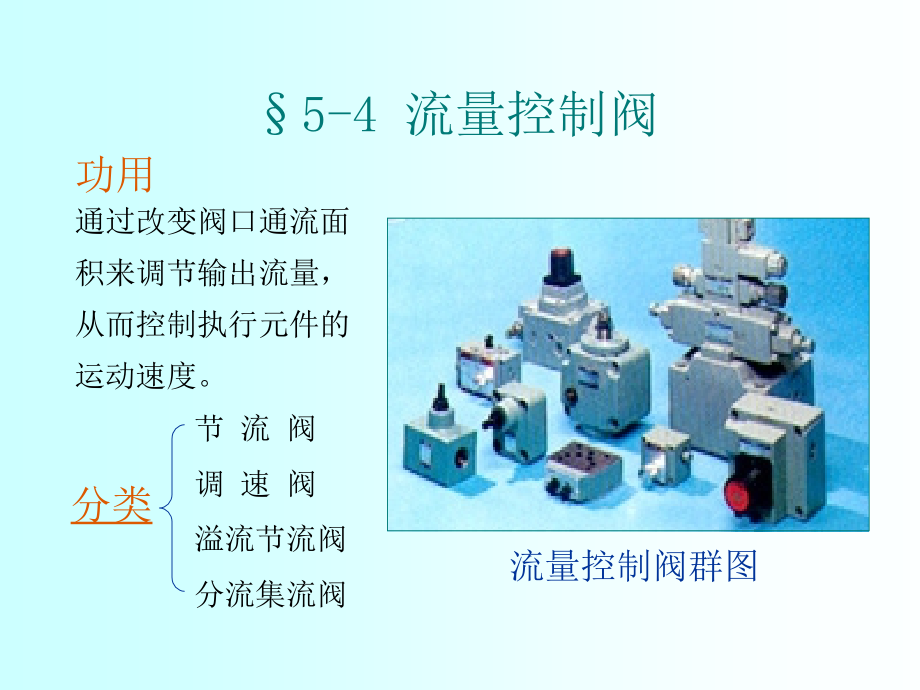

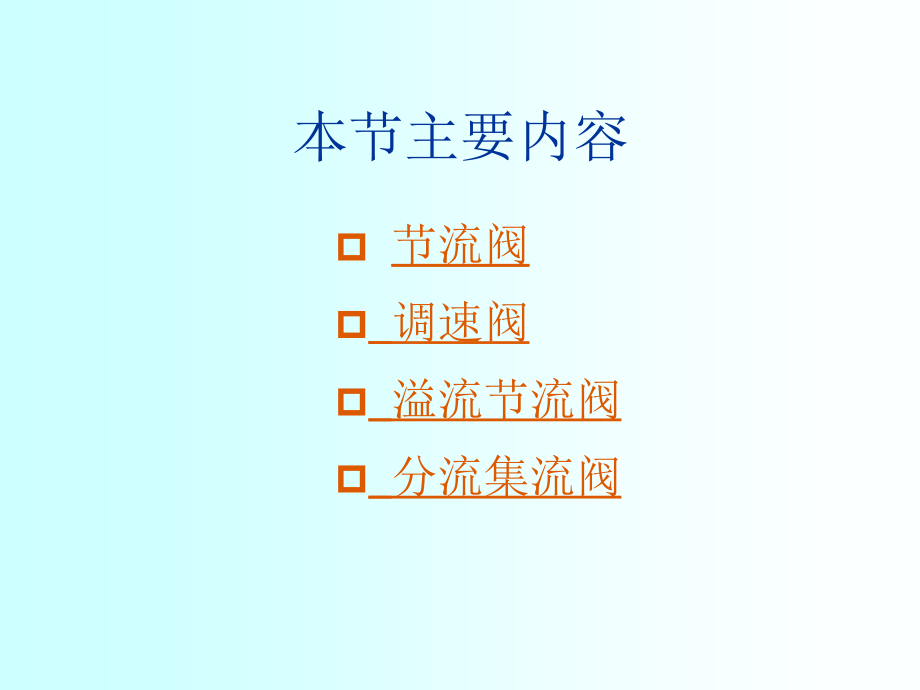

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,5-4,流量控制阀,分类,流量控制阀群图,通过改变阀口通流面积来调节输出流量，从而控制执行元件的运动速度。,节 流 阀,调 速 阀,溢流节流阀,分流集流阀,功用,本节主要内容,节流阀,调速阀,溢流节流阀,分流集流阀,一、节流阀,节流阀特性,节流阀分类,结构、原理,节流阀应用,节流阀的特性,1.,流量特性,当,系数,C,、,压差,p,和指数,m,一定时,当通过节流阀的流量一定时,如图,如图,影响流量稳定性的因素,压差的影响,温度影响,孔口形状 的影响,外负载,F,变化时，,p,随之变化，,q,v,变化，导致执行元件运动速度变化。压差增大可提高节流阀的刚度，但同时压力损失也增大。,温度变化，油液的粘度和密度都变化。粘度的变化对细长孔流量的影响较大，而对薄壁孔不影响，故精密节流阀大多采用薄壁孔。,方形和三角形节流口便于连续而均匀地调节其开口量，应用较多。,2.,节流阀分类,3.,节流口形式,普通节流阀,单向节流阀,行程节流阀,AA,A,A,（,b,）,P,2,P,1,P,1,P,2,（,a,）,P,2,A,向放大,P,1,A,（,e,）,P,1,P,2,（,c,）,P,1,P,2,（,d,）,节流阀的结构及原理,1.,普通节流阀,节流阀是普通单向阀的简称，其节流口采用轴向三角槽形式。压力油从,P1,口流入，经阀芯的节流口从,P2,口流出。转动手轮，通过推杆使阀芯作轴向移动，可改变节流口通流面积，实现流量的调节。,动画演示,图形符号,2.,单向节流阀,单向节流阀是单向阀和节流阀的组合，阀芯同时起节流阀和单向阀两种作用。,P,1,P,2,起节流阀作用,P,2,P,1,起单向阀作用,3.,行程节流阀,1,一节流阀阀芯；,2,一单向阀钢球,行程节流阀是由滚轮控制的可调节流阀，又称减速阀。其原理是通过行程挡块压下滚轮，使阀芯下移改变节流口通流面积，减小流量而实现减速。,单向行程节流阀,节流阀的应用,主要起节流调速作用,如图,起压力缓冲作用,起负载阻尼作用,二、调速阀,调速阀由定差减压阀和节流阀串联而成。,FP,3,xPP,2,（,P,2,P,3,）,基本不变。,注：,P1,由溢流阀调定，基本保持不变。,x,F,动画演示,调速阀与节流阀的特性比较,通过节流阀的流量随节流阀进出口压差变化较大，通过调速阀的流量不随调速阀进出口压差的变化而变化。,当压差很小时，调速阀和节流阀的性能相同。因为此时压差不足以克服定差减压阀阀芯上的弹簧力，减压阀阀口全开，不起减压作用。,因此，要使调速阀正常工作，就必须保证有一最小压差值（一般调速阀,0.5Mpa,，,高压调速阀为,1MPa,）。,三、溢流节流阀,溢流节流阀由压差式溢流阀和节流阀并联而成。溢流节流阀有一个进口,P,1,、一个出口,P,2,和一个溢流口,T,，因而有时也称之为,三通流量控制阀,。,1,安全阀；,2,节流阀；,3,溢流阀,注：节流阀进口压力等于溢流阀进口压力。,P,2,P,s,P,1,（,P,1,P,2,）,基本不变。,动画演示,四、分流集流阀,用来保证多个执行元件速度同步，又称同步阀。,分类：,分流阀、集流阀和分流集流阀。,分流阀,动画演示,
