压力表水压表工作原理和应用.ppt

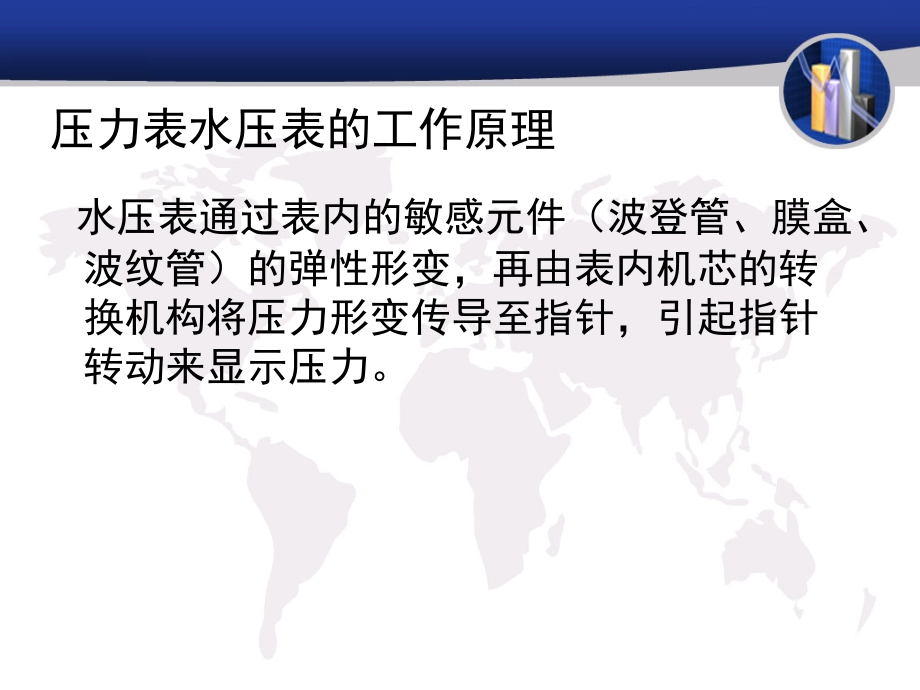

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,压力表水压表工作原理和应用,技术交流和探讨,压力表,水压表的工作原理,水压表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。,压力表水压表分类及实物展示,意大利OR品牌压力表水压表分类：,背接式和底接式压力表,压力表水压表尺寸图,压力表水压表技术参数,背接式,进口压力表技术参数：,接口尺寸：1/4 量程：4bar 6bar 10bar 16bar,壳体：钢 表面：玻璃 压力表元件：管弹簧,底接式进口压力表技术参数：,接口尺寸：1/4 量程：4bar 6bar 10bar 16bar,壳体：钢 表面：玻璃 压力表元件：管弹簧,压力表水压表的安装,1.水压表的安装位置应符合安装状态的要求，表盘一般不应水平放置，安装位置的高低应便于工作人员观测。,2.水压表安装处与测压点的距离应尽量短，要保证完好的密封性，不能出现泄漏现象。,3.在安装的水压表前端应有缓冲器；为便于检验，在仪表下方应装有切断阀；当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压罐等。,压力表水压表英文资料-1,压力表水压表英文资料-2,
