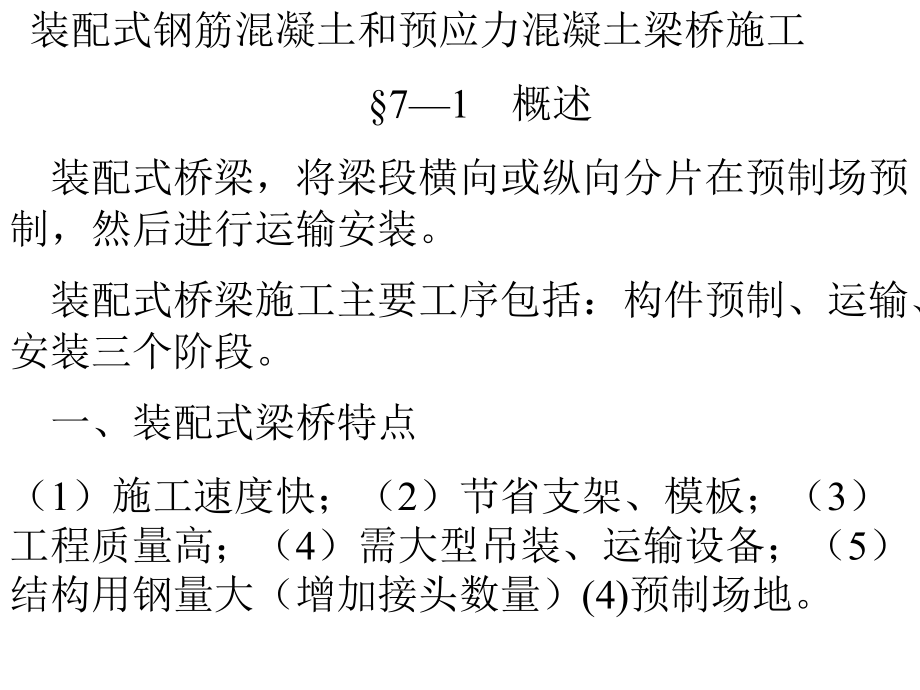

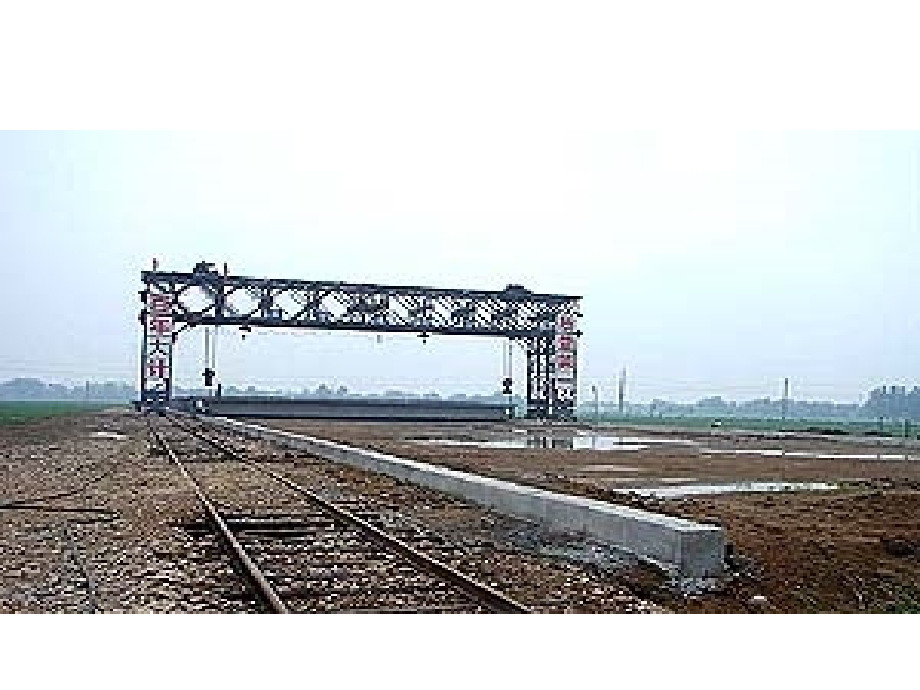

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,装配式钢筋混凝土和预应力混凝土梁桥施工,71 概述,装配式桥梁，将梁段横向或纵向分片在预制场预制，然后进行运输安装。,装配式桥梁施工主要工序包括：构件预制、运输、安装三个阶段。,一、装配式梁桥特点,（1）施工速度快；（2）节省支架、模板；（3）工程质量高；（4）需大型吊装、运输设备；（5）结构用钢量大（增加接头数量）,(4),预制场地。,二、预制构件的型式,（1）按横截面方向划分：纵向竖缝、水平缝,（2）按桥纵向分段划分：横向竖缝,三、构件接头型式,（1）湿接头：现浇混凝土接头，缝宽0.20.5,m,（2）,干接头：钢板连接、螺栓连接,（3）干湿混合接头：,（4）预应力接头：,72 装配式构件的预制工艺,一、预制方法的分类,1、立式预制与卧式预制：,2、固定式预制与活动式预制：,3、先张法与后张法,二、基本作业程序,（一）模板作业,（二）钢筋作业：包括调直、切断、除锈、弯制、焊接、帮扎成型等。,（三）混凝土作业：拌和、运输、浇注、振捣、养生。,三、预应力构件的制造工艺,（一）先张法构件,1、台座法预制,台座用来承受张拉力和临时锚固预应力筋，要求具有足够的强度、刚度和稳定性，承受巨大的张拉力。,（1）墩式台座,墩式台座依靠自重和土压力平衡张拉力产生的倾覆力矩，并依靠土壤的反力和摩擦力抵抗水平位移。,优点是节省混凝土数量。,（2）槽式台座,依靠承力框架承受张拉力保持平衡。由纵梁、横系梁、压杆组成。,墩式台座,槽式台座,2、预应力筋制备,种类：冷拉、级粗螺纹钢筋，高强钢丝、钢绞线，冷把低碳钢丝等。,（1）冷拉、级粗螺纹钢筋制备,下料 对焊 冷拉 时效 墩粗轧丝。,冷拉：对钢筋施加一个大于屈服强度而小于抗拉强度的拉力，使钢筋屈服并产生塑性变形，从而提高对钢材的屈服强度。,时效：经冷拉后的钢筋内应力得以消除，从而使钢筋的屈服强度、抗拉强度比冷拉完成时更有所提高，并逐渐趋于稳定；同时钢筋冷拉时所降低的弹性模量得到恢复。,时效方式：,自然时效：在自然温度（2530）下放置2030天后使用。,人工时效：在100 恒温下保持2小时左右。电热时效：对钢筋通电，维持温度200300 经过2030分钟达到时效目的。,3、预应力筋的张拉和放松,（1）张拉程序,粗钢筋：0初应力（10,K,）,（105）,K,90,K,K,（,锚固）。,钢绞线：0初应力（10,K,）,（103）,K,（,锚固）。,（2）张拉控制事项,张拉设备的标定；,张拉控制：“双控”，即应力控制为主，伸长值进行校核；,整批张拉时，初应力保持一致；,张拉时对称、均匀；,张拉时对称、均匀；,放松时混凝土强度达到设计强度要求；,放松时对称、均匀、分级放张；,失效长度处理：,施工安全。,（二）后张法构件,1、高强钢丝、钢绞线制备,（1）下料：,L=L,0,+L,1,（2）,编束：防止钢绞线缠绕，造成受力不一致。,2、孔道制备,（1）制孔器种类,埋置式：铝合金波纹管、铁皮管、,PV,管,抽拔式：橡胶抽拔管、金属伸缩制孔器、钢管制孔器,（2）安装要求：,位置准确、牢固；接头严密，防止漏浆。,（3）抽拔时间与顺序：,抽拔时间：选择合适的抽拔时间，防止抽拔时间过早造成孔道塌陷；抽拔过晚，拔断制孔器。,t=100/T （h）,抽拔顺序：先抽芯棒，后拔胶管；先拔下层胶管，后拔上层胶管。,3、混凝土浇注,4、穿束。人工或机械方式。,5、预应力筋张拉。,6、孔道压浆。,7、封锚。,73 装配式构件的安装,一、预制梁的出坑和运输,预制构件从台座上移出称“出坑”，要求钢筋混凝土构件强度达到70以上；预应力混凝土构件张拉预应力筋后方可出坑。,设备：龙门吊、吊车、扒杆等,运输：大型平板车、驳船、火车,二、预制梁安装,1、跨墩龙门吊机安装；2、自行式吊车安装；,3、架桥机架桥；4、浮吊安装。,
