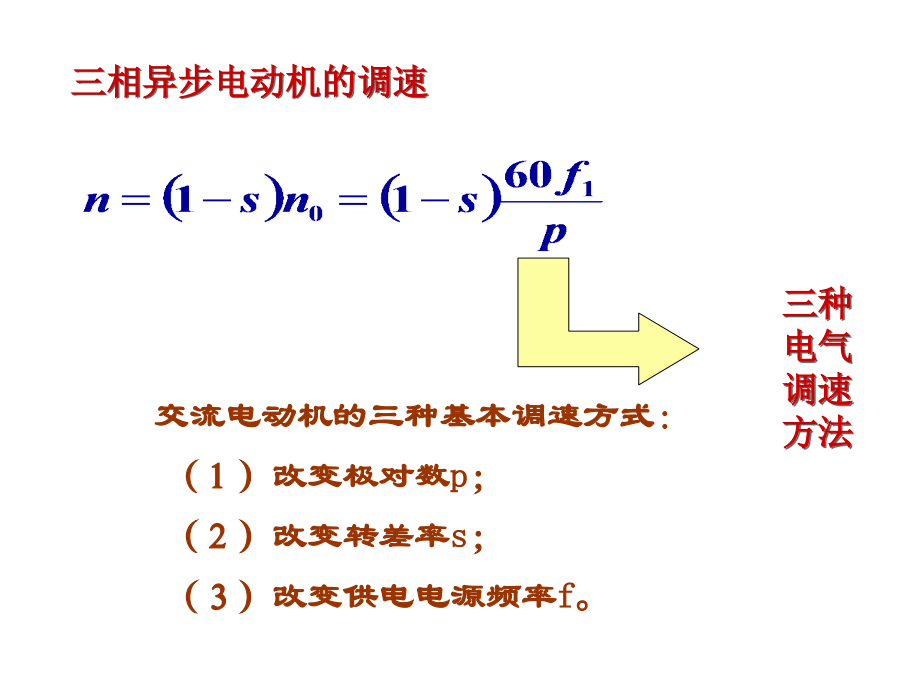

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,三相异步电动机的调速,三种电气,调速方法,交流电动机的三种基本调速方式：,（）改变极对数,p,；,（）,改变转差率,s,；,（）,改变供电电源频率,f,。,1,、变频器调速及应用,变频器是解决交流电动机调速和启动的最好控制设备，也是目前发展最为迅速的技术之一，它的特点是：,一、输出电压、电流、频率连续可调；,二、启动电流从零开始；,三、节约电能。,M,3,U,V,W,380V,近年来变频调速技术发展很快，目前主要采用左图所示的变频调速装置，它主要由整流器和逆变器两大部分组成。,整流器先将频率为,50Hz,的三相交流电转换为直流电，再由逆变器变换频率,f,可调、电压有效值,U,也可调的三相交流电，供给三相鼠笼式电动机。由此可得到电动机的无级调速，并具有硬的机械特性。,变频调速,整流器,软起动器的主电路图,逆变器,f50Hz,f,、,U,1,可调,变频器种类繁多，国产的有佳灵,JP6C-T9,和,JP6C-J9,型，前者为通用型，后者为节能型，适用电动机功率为,0.75,280kW,场合。,进口的有德国西门子公司的产品，美国,IR,公司的产品、瑞典,ABB,公司的产品。,变频器的选用,2.,变极调速,(,有级调速,),A,1,X,1,A,2,X,2,i,i,P,=2,A,1,A,2,X,1,X,2,N,N,S,S,串联,A,1,X,1,A,2,X,2,i,i,P,=1,采用变极调速方法的电动机称作多速电机，,由于调速时其转速呈跳跃性变化，因而只用在对,调速性能要求不高的场合，如铣床、镗床、磨床,等机床上。,A,1,A,2,X,1,X,2,S,N,并联,2.,变极调速,(,有级调速,),双速电动机接线图,2.,变极调速,(,有级调速,),低速,高速,注意：为变速前后转向不变，三相电源应换相。,接触器控制双速电动机的电路图,按钮和时间继电器控制双速电动机电路图,三速异步电动机的控制线路,三速电动机绕组连接,低速：,接（图,b,）,中速：,Y,接（图,c,）,高速：,YY,接（图,d,）,按钮接触器控制三速电动机运行线路,时间继电器自动控制三速电动机的控制线路,T,o,3.,变转差率调速,(,无级调速,),变转差率调速是绕线式电动机特有的一种调,速方法。其优点是调速平滑、设备简单投资少，,缺点是能耗较大。这种调速方式广泛应用于各种,提升、起重设备中。,n,n,T,L,T,L,s,s,T,s,o,电动机转子绕组中串接的外加电阻在每段切除前和切除后，三相电阻始终是对称的，称为三相对称电阻器，如图,a,）所示。启动过程依次切除,R1,、,R2,、,R3,，最后全部电阻被切除。,启动时串入的全部三相电阻是不对称的，而每段切除后三相仍不对称，称为三相不对称电阻器，如图,b,）所示。启动过程依次切除,R1,、,R2,、,R3,、,R4,，最后全部电阻被切除。,a),b),转子绕组串接三相电阻,三相对称电阻器,b),三相不对称电阻器,按钮操作转子绕组串接电阻启动的电路,按钮操作转子绕组串接电阻启动的电路图,
