surfer使用方法.ppt

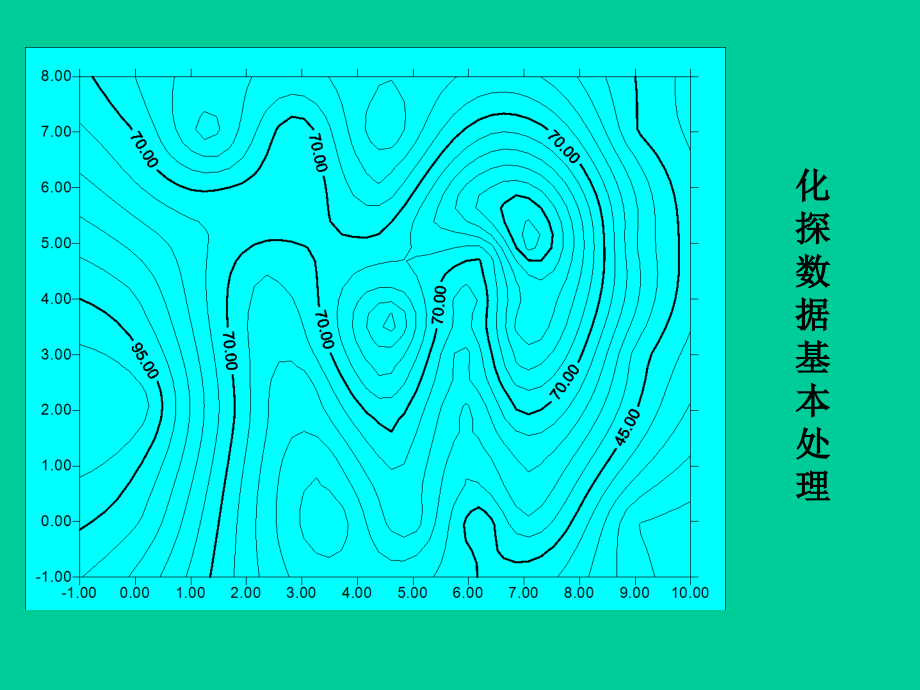

单击以编辑,母版标题样式,单击以编辑母版文本样式,第二级,第三级,第四级,第五级,*,计算机制图与数据库,化探数据基本处理,化探数据处理算法,化探异常显示,第五章,Surfer,绘制等值线图,第一节,Surfer,界面环境与菜单操作,第二节,Surfer,创建基本等值线图,第三节,Surfer,图形的高级处理,第四节,Surfer,的高级设置,第一节,Surfer,界面环境与主要菜单操作,一、,Surfer,窗口界面环境,二、,File,菜单中的,Export,命令,三、,Grid,菜单命令,四、,Map,菜单命令,一、,Surfer,窗口界面环境,二、,File,菜单中的,Export,命令,导出（,Export,）,命令使,Surfer,文件以其它程序能够调用的格式输出。,该命令能产生的文件格式如下：,AautoCAD.,DXF,文件，,Windows,图元,.,CLP,文件,图片文件,.,WMF,。,可以输出图形窗口中的全部内容，也可以仅选择部分图形或几个对象输出。方法如下：,从文件（,File,）,菜单中选择输出（,Export,）,命令后，弹出输出对话框。,指定要导出的文件名称（,File Name,）、,路径和驱动器名称。,指定导出文件的格式（,Type,）。,点击,OK,即可按指定的格式输出,Surfer,文件。,三、,Grid,菜单命令,.,数据（,Data,）,从含有,x,、,y,、,z,的,数据文件,.,dat,中生成一个,网格化文件,.,grd,，,它是绘制,Surfer,图形所必须的。,.,公式（,Function,）,根据用户指定的,公式,产生一个,网格文件,。,.,数学（,Math,）,对已经存在的,网格文件,进行数学处理。,.,矩阵圆滑（,Matrix Smooth,）,用矩阵圆滑算法对,网格文件,进行,圆滑处理,。,.,样条圆滑（,Spline,Smooth,）,用样条圆滑算法对,网格文件,进行,圆滑处理,。,空白（,Blank,）,用已有的,网格文件,和,空白文件,.BLN,生,成,空白网格文件,。,变换（,Convert,）,在,ASCII,码与二进制格式之间转换文件，将,网格文件,转换成,x,、,y,、,z,数据文件,。,体积（,Volume,）,在两个网格文件确定的网面之间进行,体积,和,面积,计算。,切片（,Slice,）,由,网格化文件,和,边界文件,产生,剖面,（线）。,残差（,Residuals,）,计算,网格表面值,与,原始数据值,之间的差值。,网格编辑器（,Grid Editor,）,可以对网格文件中的,网格节点,进行修改的编辑器。,四、,Map,菜单命令,图形（,Map,）,菜单中包括一系列生成和修改图形的命令，这些图形包括,基本图,，,等值线图,和,表面图,。,调入基本图形（,Load,BaseMap,）,打开边界文件、图元文件（,metafile,）,或位图文件并调入绘图窗口，为生成等值线图或表面图作准备。,等值线图（,Contour,）,根据网格化文件生成一个,等值线图,。,粘贴（,Post,）,生成一个显示数据点,位置,或,名称,的图形。,（,Classed Post,）,根据不同的,数据范围,生成用,不同符号,显示数据点位置和符号的图形。,表面图（,Surface,）,由网格化数据文件产生一个,表面图,。,比例尺（,Scale Bar,）,产生一个长度,比例尺,。,背景（,Background,）,控制图形的,背景线,和,充填属性,。,数字（,Digitize,）,在状态条中显示图形的,坐标,。,三维视图（,3D View,）,控制选定图形的,旋转,和,倾斜,。,比例（,Scale,）,控制选定图形的,比例,。,图形叠置（上下对正）（,Stack Maps,）,在页面中使选定的图形在,水平,方向呈,垂直对正,。,图形叠覆（,Overlay Maps,）,将选定的几个图形对象结合成为,叠覆,图形。,编辑叠覆图形（,Edit Overlays,）,可对叠覆图形中的,单一,图形对象进行,编辑,。,第二节,Surfer,创建基本等值线图,一、绘制等值线图的数据准备,二、创建等值线图,一、绘制等值线图的数据准备,1 基本数据文件.,dat,2,网格文件,grd,3,粘贴文件.,dat,4,边界文件.,bna,5,空白文件.,bln,1 基本数据文件.,dat,基本数据文件是至少包括,X,、,Y,、,Z,三列数据的文件。,其中，,X,、,Y,是确定位置的坐标值，,Y,是对应于某坐标点的变量值（如矿层厚度、品位、百分含量等）。,基本数据文件在工作表中的格式是：,基本数据文件的扩展名为.,dat,2 网格文件,grd,是绘制等值线图和表面图所必须的文件。,网格文件是由基本数据文件经网格化（,Grid,）,命令处理后得到的。,网格文件的扩展名为.,Grd,3 粘贴文件.,dat,在等值线图的数据点位置进行符号和数值标注所需要的文件，分为,Post,和,Class Post,两种。,粘贴文件在工作表中的数据格式如下：,基本粘贴,Post,分类粘贴,ClassPost,4 边界文件.,bna,边界文件是用于存储封闭线、曲线、和点的,ASCII,格式的文件。用于生成规则或不规则的边界线，其扩展名为.,bna,。,其要求的数据格式是：,主名称,：是边界对象的主要名称，即主要,ID;,次名称：,是边界对象的次要名称，为可选项；,类型/长度值：,是一个整数，用于表明边界对象的,类型（区、线、点）和坐标点对数。,2：,表明边界是一个封闭区，数值为该区上控制 点坐标对的数量；,-1：,表明边界是曲线，数值为该曲线上控制点坐 标对的数量；,=1,：表明是一个点，其后仅为1对坐标。,注意：,在指定区域的控制点坐标时，,终点,坐标必须与,起点,坐标,重合,。,边界文件的数据形式及边界控制点的表示,封闭曲线 1,5 空白文件.,bln,空白文件描述了一个封闭区域的,范围,，指明空白区的,性质,。空白文件用于在三维图上空白一定范围的等值线。,空白文件的扩展名为.,bln,。,数据文件格式为：,长度值,：为整数，指明空白区坐标点的对数；,标志值,：指明空白区的性质：,1,，表示空白区内；,0,，表示空白区外。,主名称,：空白区的主要名称，为可选项。,注意：,在指定空白区域时，,终点,坐标必须与,起点,坐标,重合,空白文件的数据形式及边界控制点的表示,二、创建等值线图,（一）生成网格文件,（二）创建等值线图,等值线图是一种代表三维数据的平面图形，它是基本数据文件.,dat,经,Surfer,的,Grid,命令生成网格化文件.,GRD,后，由,Contour,命令,生成。即，创建等值线图包括以下两个步骤：,（一）生成网格文件,当图形区域内的,X,、,Y,数据分布不规则时，,Surfer,必须在原始数据中进行内插以产生规则的矩形网格。网格化过程就是将原始数据用数学方法处理，经内插形成规则分布的,XYZ,数据点的过程。,要产生一个等值线图，必须首先从,XYZ,数据,.DAT,中产生一个网格化文件,。,利用网格（,Grid,）,菜单中的数据（,Data,）,命令生成网格化文件,.GRD,。,从,Grid,菜单中,选择,Data,命令，弹出打开数据对话框。,选择要进行绘图的基本数据，点击,OK,在弹出的分散数据内插（,Scattered Data Interpolation,）,对话框中进行设置,内插数据对话框,数据列组框（,Data Columns,）,为,X,、,Y,和,Z,指定数据文件中的列。,X,下拉列表,指定数据文件中含有,X,坐标,值的数据列。,Y,下拉列表,指定数据文件中含有,Y,坐标值的数据列。,Z,下拉列表,指定数据文件中含有,Z,值的数据列,。,网格线几何形态（,Grid Line Geometry,）,指定将要生成的网格文件中网格范围和网 格密度。,X Direction,指定,X,方向网格起始值及网格密度,Y Direction,指定,Y,方向,网格起始值及网格密度,提示：,两个方向上的网格线密度可以相同或不同。,Minimum,最小的网格值,Maximum,最大的网格值,Spacing,网格间距,#of lines,网格线数量,提示：,Spacing,和#,of lines,只指定其中之一，另外一值即可自动确定。,网格方法（,Gridding Methods,）,指定用于内插网格数值的方法，设置所选择方法的参数。,下拉列表提供了,Surfer,中可用的,7,种网格化方法。,Inverse Distance to a Power,幂反向距离法,Kriging,克里金法,Minimum Curvature,最小曲率法,Polynomial Regression,多项式回归法,Radial Basis functions,半径基本公式法,Shepards,Methos,Triangulation W/Linear Interpolation,三角形重心/线型内插法,方法设置对话框,选项（,Options,）,允许为选择的方法指定网格化选项。对话框因网格化的方法不同而不同。对所有方法都有两项共同选项，即,各向异性（,Anisotropy,）,是指数据点之间的优势方向，通过指定不同方向的不同半径来实现。解释为给于一个方向轴上的点较大的权重，而减弱另一个方向轴上的点权重。在许多情况下，不必使用各向异性。,数据处理（,Data Treatment,）,指定如何处理相同的数据点（,2,个或多个,XY,坐标相同而,Z,值不同）。,Average,使用平均值,Delete,删除数据,Sum,使用求和值,搜寻设置对话框,搜寻（,Search,）,用于控制进行网格化处理内插网格点时所考虑或使用的数据。设置包括以下三项：,搜寻类型（,Search Type,）,All Data,所有数据。当数据=,最小值（,=Minimum,）,指定控制各级分类的,最小值,。双击对话框中的数字，可重新输入新的数值。,最大值（,Maximum,）,指定各级分类数据的,最大值,。双击对话框中的数字，可重新输入新的数值。,显示当前分类中粘贴点所占的,比例,。此值不能被编辑，它是由该类别范围内的数据点与总数据点数量确定的。,指示各分类中的,点数,。此值也不能被编辑，它是由该指定范围内的点数确定的。,符号（,Symbol,）,指定,各分类粘贴中使用的,符号,。要改变分类范围的符号或符号属性，双击该符号，并在符号属性对话框中作相应的修改。,大小（,Size,）,设置符号的大小。要改变分类范围符号的大小，双击该数值并在符号属性对话框中输入新的数值。,5.,把等值线图或表面图与粘贴图形,都选中,。或按下,SHIFT,键在图形窗口中选择多个对象；或从,Edit,中执行,Selecte,All,命令,6.,从图形（,Map,）,菜单中选择叠覆图形（,Overlay,）,命令，两个图形自动叠覆结合。叠覆后的图形使用相同的,X,和,Y,轴，所有的点粘贴在图形相应的位置上。,点击,OK,后,，粘贴图形即在等值线图或表面图上绘出。,四、图形比例与比例尺,图形比例确定图形与页面的相对大小，从而在一定范围内将图形表现出来。比例尺是反映页面中的图形与实际图形的比例标度。,（一）图形比例,（二）比例尺,（一）图形比例,图形比例,是指在图形窗口中如何,确定图形实际单位与页面单位的相对关系,。图形窗口中默认的,X,轴和,Y,轴长度都设置为,6,英寸。如果一幅图沿,X,轴长,600,单位,，沿,Y,轴长,300,单位，那么在图形窗口中,X,轴标定为,6,英寸，或每英寸为,100,单位。,Y,轴也标定为每英寸,100,单位，它长,3,英寸。,当绘制表面图时，同样的规则适用于,XY,轴，但是对于,Z,轴而言，不管它的图形单位数是多少，都将,Z,轴标定为,1.5,英寸长。,要确定图形比例：,选定,要设置比例的图形，,从图形,（,Map,）,菜单中选择比例,（,Scale,）,命令，,在弹出图形比例（,Scale,）,对话框中进行设置,。,X,比例（,X Scale,）,指定沿,X,轴的比例,。,1,英寸图形单位（,1.0 in=Map Units,）,或,1厘米,=,图形单位（1.0,cm=Map Units,）,指定图上每厘米（英寸）相当于实际的长度。,1 cm=,实际长度（图形单位）,例如，当确定要按,1:10000,的比例绘图，图形单位是,m,，,那么在编辑框中应键入,100,。,长度（,Length,）,指定图上某一方向的长度。当改变长度时，实际长度编辑框的值自动更新。,Y,比例（,Y Scale,）、,Z,比例（,Z Scale,）,可用图样的方法指定,Y,轴和,Z,轴的比例。,提示：,可以为,3,条轴设置不同的比例。,XY,按比例（,Proportional XY Scaling,）,复选框确认,XY,等比例变化。当复选框选中后，对,X,或,Y,所作的任何改变，则,Y,或,X,也作等量的改变，在,X,和,Y,轴上使用相同的每英寸的单位数。如果要对不同的轴使用不同的比例，必须关闭该复选框。,（二）比例尺,使用比例尺（,Scale Bar,）,命令可在图形上绘出长度比例。比例尺等分为,4,段，可以标度用户定义的各种参数。比例尺为图形生成一个直观的图形比例。,Surfer,比例尺由等长的,4,段组成，每一段的标度取决于数字单位。可以灵活地在比例尺上标度位置和它代表的数字单位。如果接受默认设置，比例尺按图形,X,轴的数字单位标度。,要在图形上绘制比例尺，选定图形并在图形（,Map,）,菜单中选择比例尺（,Scale Bar,）,命令，此时就会打开如所示的比例尺对话框。,图,-,图形比例尺对话框,Cycle Spacing,编辑框在比例尺上为各段以数据单位确定长度。例如，如果指定,Cycle Spacing,的长度是,5,，那么比例尺上每段的长是,5,个单位，比例尺的总长度是,20,个单位。这些单位与比例轴（,Scale Tracks,）,组框中指定轴的单位一致。,标注间隔（,Label Increment,）,编辑框指定标注标度的间隔，忽略各段长度值。尽管可以指定标注间隔与段长不同，但是通常标注间隔值与段长度值相等。如果要绘制一个与图形轴的比例不同的比例尺时，这种灵活性是有帮助的。例如，图形中轴的比例可能用英里，而在比例尺中可以用公里来代表。,比例轴（,Scale Tracks,）,组框指定绘制比例尺所依据的轴。,X,轴（,X Axis,）,选项按钮设置基于,X,轴的比例尺。,Y,轴（,Y Axis,）,选项按钮设置基于,Y,轴的比例尺。,Z,轴（,Z Axis,）,选项按钮设置基于,Z,轴的比例尺。,线属性（,Line Attributes,）,按钮显示线属性对话框，为比例尺的框线指定属性。,标注（,Labels,）,组框控制比例尺上所出现的标注。,字体（,Font,）,按钮显示文本属性对话框，可以指定标注的文本属性。,格式（,Format,）,按钮显示标注格式对话框，指定标注的数字格式。,角度（,Angle,）,编辑框指定绘制标注的角度。正的角度值顺时针旋转标注。,五、,Overlay,组合图形及其编辑,六、数学文本的编辑,？比例尺,XY,按比例（,Proportional XY Scaling,）,使,XY,轴,等比例改变。,当复选框选中后，,在,X,和,Y,轴上使用,相同的比例,。,对,X,或,Y,所作的任何改变，则,Y,或,X,也作相应等量的改变。,如果要对,X,、,Y,轴使用,不同的比例,，必须,关闭,该复选框。,（二）比例尺,用比例尺,（,Scale Bar,）,命令可在图形上生成一个直观的,线段比例尺,。,比例尺由等长的,4,段组成，每一段的标度取决于绘图比例。可以灵活地在比例尺上标注它代表的长度和单位。系统默认比例尺按图形,X,轴的比例单位标注。,绘制图形比例尺的过程如下：,选定,要绘制比例尺的图形,从图形,（,Map,）,菜单中选择比例尺（,Scale Bar,）,命令,在打开的比例尺对话框进行,设置,。,比例尺设置对话框,比例段长度（,Cycle Spacing,）,指定比例尺上,各段,代表的图形单位,长度,，例如，指定,Cycle Spacing,是,5,，那么比例尺上每段的长就是,5,个图形单位，比例尺的总长度是,20,个单位。,提示：,这些单位与比例轴（,Scale Tracks,）,组框中指定轴的单位一致。,标注间隔（,Label Increment,）,指定标注比例数字的间隔。通常标注间隔值与比例段长度值相相同。,提示：,如果要绘制一个与图形轴的比例不同的比例尺时，这种灵活性是有帮助的。例如，图形中轴的比例可能用英寸，而在比例尺中可以用厘米来表示。,与轴同单位标注的比例尺,与轴不同单位标注的比例尺,比例轴（,Scale Tracks,）,指定绘制比例尺所依据的轴。,X,轴（,X Axis,）,设置基于,X,轴的比例尺。,Y,轴（,Y Axis,）,设置基于,Y,轴的比例尺。,Z,轴（,Z Axis,）,设置基于,Z,轴的比例尺。,线属性（,Line Attributes,）,显示线属性对话框，为比例尺的框线指定属性。,标注（,Labels,）,控制比例尺上显示标注的格式。,字体（,Font,）,按钮显示文本属性对话框，可以指定标注的文本属性。,格式（,Format,）,按钮显示,标注格式对话框,，指定标注的数字格式。,角度（,Angle,）,编辑框指定绘制标注的角度。正的角度值顺时针旋转标注。,标注格式设置对话框,五、,Overlay,组合图形及其编辑,（一）两个或多个图形的叠覆,（二）叠覆图形的编辑,（一）两个或多个图形的叠覆,叠覆图形是将具有相关数据的几个图形合并在一起。可以叠覆各种基本图，等值线图或粘贴图形，多个边界图形等。,提示：,要叠覆的图形中只能包含一个表面图。,叠覆图形时使用统一的图形轴，图形根据坐标来定位。,当在表面图上叠覆等值线图、粘贴图或基本图形时，这些图形将在表面图之上绘出。叠覆图形过程如下：,选中,要叠覆的,所有图形,。当要选择多个对象时，可以：,按住,SHIFT,键并点击要叠覆的图形；,如果图形窗口中的所有图形都要叠覆，则按,F2,键；,使用块选择（,Block Select,）,命令选中要叠覆的图形。,从图形（,Map,）,菜单中选择叠覆图形（,Overlay Maps,）,命令，所有的图形根据其坐标和范围被叠合在一起。,（二）叠覆图形的编辑,图形叠覆以后可以对其中单个的图形进行编辑。,选择要编辑的图形对象,，方法是：,按下,CTRL,键并点击图形，可,依次选中,各个图形。通过状态栏可查看选中的对象。当选中了要编辑的图形对象后双击鼠标左键，就会出现所选择对象的对话框；,选中,叠覆图形，在图形（,Map,）,菜单中选择编辑叠覆图形（,Edit Overlays,）,命令，此时弹出编辑组合图形（,Edit Components,）,对话框。,编辑单个图形对象,编辑叠覆图形对话框,叠覆对象（,Overlays,）,列出了叠覆图形中所有的对象和图形，包括（左、右、上、下）轴，基本图形，粘贴图形，等值线图等。,移前（,Move To Front,）,将选中的图形或对象移到最前面。,移后（,Move To Back,）,将选中的图形或对象移到最后面。,编辑（,Edit,）,按钮是对选中的图形或对象进行编辑。,编辑单个图形对象,从,Overlays,列表中选择图形或对象后并点击编辑（,Edit,）,按钮，弹出所选择对象的对话框。,在对话框中进行有关,设置,或,修改,后，点击,OK,叠覆图形就会按照修改重新绘图。,六、数学文本的编辑,在使用,Grapher,和,Surfer,进行文本编辑过程时，要改变文本的字体、字号和文本的位置时，需要使用,数学文本命令进行编辑。,（一）改变文本字体、字号的设置,（二）改变文本位置命令,（三）改变文本颜色命令,（四）插入日期、时间,（一）,改变文本字体、字号,f“X”,将此后的文本变为名称是,X,的字体,提示：,X,字体必须在字体下拉列表中，要区分大小写且字体名称用双引号引起来。,fsX,以当前字体的,X,来改变字体的大小,例如，,X,200,，,则以两倍的大小改变字体,X,50,，,则使字体减小一半,b,此命令后所有的文本以粗体显示,I,此命令后所有的文本以斜体显示,ul,此命令后所有的文本,加下划线,plain,此命令后所有文本恢复该字体的,正常显示,（二）改变文本位置命令,dnX,以当前文本基线为准，以当前字号的百分之,X,向下移动文本（下标）,upX,以当前文本基线为准，以当前字号的百分之,X,向上移动文本（上标）,（三）改变文本颜色命令,black,将文本设置为黑色,blue,将文本设置为兰色,green,将文本设置为绿色,yellow,将文本设置为黄色,white,将文本设置为白色,（四）,插入日期、时间,date,插入图形文件输出时的日期,time,插入图形文件输出时的时间,运用数学文本注意的问题：,字体大小的改变是以命令当前字体大小为基准,文本位置的改变是以命令当前文本行基线为准,命令与文本之间留空格,第六章,Surfer,绘制表面图,第一节 创建表面图,第二节 表面图的编辑,第一节 创建表面图,一、创建表面图的一般过程,二、绘制表面图的一般设置,一、创建表面图的一般过程,创建表面图的过程如下：,1.,用,XYZ,数据文件创建网格文件,.GRD,。,提示：,网格文件中网线的数量决定了表面图中,X,和,Y,线的数量。如果在网格文件中设置较高的网格线数量可以使得表面图圆滑。,2.,从图形（,Map,）,菜单中选择 表面图（,Surface,）,命令，指定要用于作图的网格文件。,3.,在打开的表面图对话框中,指定参数,后，即可完成指定数据的表面图创建。,二、绘制表面图的一般设置,Plot Lines of Constant,指定用于显示表面图的,XYZ,线。可以显示,X,，,Y,或,Z,线的任意组合。,X,控制,表面图上,X,网格线的显示。一条,X,线对应网格文件中的一行数值,。,Y,控制,表面图上,Y,网格线的显示。一条,Y,线对应网格文件中的一列值,Z,控制,表面图上的,Z,等值线的显示。,提示：,在表面图上显示,Z,等值线的数量多少取决于,Z Levels,对话框中指定值的大小。在表面图上不能显示等值线的数值。,Z Levels,显示,Z Levels,对话框。,可以指定,Z,等值线的最小值（,Minimum,）、,最大值（,Maximum,）,和等间距（,Interval,）。,按下,Level,按钮，弹出,Contour Level,对话框；,按下,Line,按钮，弹出,Line,Spectrem,对话框,Z Level s,设置对话框,Contour Levels,设置对话框,进行等值线最小值、最大值和等间距的设置,Line Spectrum,设置对话框,等值线最小值和最大值线属性的设置,Color Zones,为表面图上不同水平（高度）的等值线指定不同的颜色。,注意,:,在这里指定的颜色将覆盖,Z Levels,中指定的颜色。,Color Levels,为表面图不同水平的等值线设定不同的线属性。,Apply zones to lines of constant,允许对指定的,X,、,Y,或,Z,线用颜色显示。其相应的线必须在,Plot lines of Constant,组框中选中。,颜色比例尺（,Color Scale,）,控制,在表面图中产生颜色比例标注，以反映每一数值范围对应的颜色。,Remove Hidden Lines,控制是否显示表面图上被其它线遮挡的,X,和,Y,线。当表面图前面遮挡后面部分时，如果该复选框被选中，图形被遮挡的部分将不画出；否则，表面图将以透明方式显示。,Show Upper Surface,控制是否显示,表面图的上部。如果,Remove Hidden Lines,复选框被选中，则只有那些没有被遮挡的部分才显示出来。,Show Lower Surface,控制是否显示表面图的底部。若选中,Remove Hidden Lines,选项，则仅显示表面图底部未被遮挡的部分。可以在图上同时显示表面图的上部和下部。,Border,显示代表基准面与表面图的交线。换句话说，这表示了在网格限定范围内表面图的三维边界。可以在,Front Only,或,All Sides,状态下显示表面图的边界。边界真正反映了网格线,X,和,Y,的最小和最大值。,提示：,该选项仅当图上没有显示,X,、,Y,线,时起作用。,Base,控制表面图中基准图,(,面,),的显示。基准图（面）可以在相对于表面图的任意水平上绘制。,Show Base,控制基准图（面）是否显示。,Show Vertical Lines,控制是否显示基准图（面）与表面图之间的垂线。这种垂线代表了自表面图到基准图（面）在边框上延伸的,X,和,Y,网线。,Elevation,允许指定基准图（面）的高度。其值以,Z,值的数据为单位。,Line Attributes,显示线属性对话框，可为基准线设置不同的颜色、线型及线宽度。,Grid Info,提供用于生成表面图网格文件的信息。它包括网格文件的行和列数，以及网格文件中,X,、,Y,、,Z,的最大值和最小值。,第二节 表面图的编辑,一、改变图形的空间方位,二、计算表面图上的残差,三、圆滑表面图,四、叠置表面图,一、改变图形的空间方位,等值线图和表面图可以利用,3D View,命令以任意角度来显示它们。可以修改倾斜度，也可以旋转和透视图形。当同时选择多个图形时，方向参数可同时用于选中的所有图形。,图形的倾斜（,Tilt,）,涉及图形中,Z,轴的显示方向。零度的倾斜表示,Z,轴垂直。当增大斜度时，,Z,轴朝读者的方向倾斜。表面图默认的倾斜方向是是,30,度，基本图、等值线图和粘贴图,Z,轴的默认斜度为,90,度。,使用三维视图（,3D View,）,命令改变图形的方位。,选择,要进行不同方向观察的图形；,从图形（,Map,）,菜单中选择三维视图（,3D View,）,命令；,在视图对话框中，,通过拉动滑块改变图形的旋转、斜度和阴影,类型。当作改变时，对话框中的视图动态的发生相应变化，以指示图形方向的改变程度；,点击,OK,，,图形就按照所指定的参数绘制出来,。,Projection:,视图投影方法,Perspective:,透视投影,Orthographic:,正交投影,Tilt:Z,轴的倾斜度,Eye dist:,控制透视投影的效果,Rotation:,图形的水平旋转方向,视图对话框的设置,二、计算表面图上的残差,用残差,（,Residuals,）,命令可以确定同一坐标点的,Z,值在,XYZ,数据文件中与在网格化表面的差值。用于计算残差的公式如下：,Z,res,=,Z,dat,Z,grd,这里，,Z,res,表示,残差值,Z,dat,数据文件中的,Z,值,Z,grd,网格文件中的内插值,如果数据文件中的值大于网格中该点的内插值，则残差值为正值；否则，残差值为负值。,计算残差的意义：,残差可以用于定量的了解实际数据与网格文件内插值的差别。,残差命令可确定网格文件中特定,XY,点的,Z,值。,计算残差的步骤如下,：,1.,准备一个包括要计算残差点的,XYZ,数据文件。,2.,从网格（,Grid,）,菜单中选择残差（,Residuals,）,命令，在弹出的,打开网格文件,对话框中指定网格文件的路径和文件名称。,3.,确定后，在弹出的打开,数据文件,对话框中指定,XYZ,数据文件的路径和名称。,4.,确定后，弹出网格残差（,Grid Residuals,）,对话框。其中显示了数据文件中,X,、,Y,、,Z,的位置，同时也要指定接受残差数据回写到工作表中的列。,5.,点击,OK,，,所指定数据文件中的,XY,点的残差将被计算出来。此时，含有残差数据的,XYZ,数据文件工作表窗口自动打开。,6.,如果要将残差数据保存在文件中，从工作表文件（,File,）,菜单中选择另存为（,Save As,）,命令，指定残差文件名，然后点击,OK,。,自动回写到数据文件的残差值,三、圆滑表面图,圆滑操作可用于消除等值线上的,尖角,及表面图上的,不均匀,，或去除等值线图或表面图上的异常。主要有两种圆滑方法，即栅状圆滑和矩阵圆滑。,（一）栅状圆滑,（二）矩阵圆滑,（一）栅状圆滑,栅状圆滑,（,Spline,Smoothing,）,通过内插网格，可以有效地去除等值线图或表面图上的尖角。,栅状圆滑是对已经生成的网格文件进行操作。,从网格（,Grid,）,菜单中选择栅状圆滑（,Soline,Smoothing,）,命令,在打开网格文件对话框中指定要进行圆滑处理的,网格文件,名称,在栅状圆滑对话框中进行,设置,栅状圆滑设置对话框,方法（,Method,）,指定栅状圆滑使用的方法。,插入结点（,Insert Nodes,）,激活插入结点数量（,Number of Nodes to Insert,）,组框，通过在网格文件,行与列,之间,增加节点,，而使图形实现圆滑。,重定义网格（,Recale,Grid,）,激活最终网格大小,（,Final Grid Size,）,组框，通过,重新定义,网格文件中生成的网格,行,和,列,数来达到图形圆滑的目的。该选项可以使网格数量增到任意大或减到任意小。,插入结点数量（,Number of Nodes toInsert,）,在方法（,Method,）,组框选中插入结点（,Insert Nodes,）,选项后，插入结点数量（,Number of Nodes to Insert,）,组框被激活。,Between Rows,指定要在网格文件已有,行之间插入,行的数量。行与网格结点中的,Y,相对应。,Between Cols,指定要在网格文件已有,列之间插入,列的数量。列与网格结点中的,X,相对应。,最终网格大小,（,Final Grid Size,）,可使用户重新指定最终网格文件的行与列的数量。只有选中方法组框中,Recalc,Grid,项后该项才有效,。,#Rows,编辑框重新定义网格文件的行数。,#Cols,编辑框重新定义网格文件的列数,。,输出网格文件（,Output Grid File,）,指定圆滑后网格文件的路径和名称。默认的名称是,UOT.GRD,，,这个文件保存在当前目录中。,网格信息（,Grid Info,）,显示将要进行圆滑的网格文件的信息。,（二）矩阵圆滑,矩阵圆滑,（,Matrix Smoothing,）,可以有效地去除,异常,，或排除网格结点之间的,奇异点,。矩阵圆滑生成的网格文件与圆滑前输入的网格文件的维数相同。在网格文件边界之外，矩阵圆滑生成空白边界。矩阵圆滑方法如下：,从网格（,Grid,）,菜单中选择矩阵圆滑（,Matrix Smoothing,）,命令,在弹出矩阵圆滑对话框中进行,设置,矩阵圆滑设置对话框,方法（,Method,）,指定要使用矩阵圆滑的方法。,平均法（,Average method,）,对矩阵中用于每一结点计算的所有网格值进行简单的平均。用这种方法，矩阵边界之外的网格结点与矩阵中心的网格结点具有相同的权重。当确定了圆滑值以后，矩阵中所有的网格结点有相同的权重。,加权法（,Weighted method,）,对矩阵网格结点使用不同的权重。靠近网格中心的结点赋予比在网格边缘的点更大的权重。,矩阵中心权重（,Weight of Matrix Center,）,指定圆滑矩阵中心网格结点的加权系数。,Distance Weighting Power,仅当使用,Weighted matrix smoothing,方法时才被激活。权重值与矩阵结点所处的位置到矩阵中心的距离成反比。当权重值接近零时，这种方法与平均值法近似。当此值增大时，圆滑程度降低。,Number of Rows on Either Side of Center,在,Y,方向确定矩阵的大小。这就定义了在圆滑矩阵中使用多少,Y,网格线。行数和列数之和决定了圆滑矩阵总体的大小。,Number of Columns of Either Side of Center,在,X,方向确定矩阵的大小。这定义了在圆滑矩阵中使用多少,X,网格线。,Output Grid File,指定将要产生的网格文件的路径和名称。,Grid Info,显示要进行圆滑的网格文件,.GRD,的信息。,四、叠置表面图,叠置图形（,Stack Maps,）,命令在页面中按坐标系统沿水平方向垂直对正各个图形。,要叠置的图形必须使用相同的三维视图，这样才能保证叠置后图形上的各点正确对齐。,在使用,Stack Maps,命令之前，移动图形到页面的适当位置。叠置图形命令仅仅使图形在页面中水平移动，而不能上下移动。,（一）在表面图之上叠置表面图,（二）在表面图之上叠置等值线图,（一）在表面图之上叠置表面图,选中图形，在页面中分别拖动它们到,适当位置,。这样可不至于使图形相互叠覆。,如果要有必要，改变图形,比例,。,设置两个图形具有相同的,空间方位,。选两个图形，从图形,（,Map,）,菜单中选择,3D View,命令，此后所作的任一改变将对两个图形都起作用。,从图形（,Map,）,菜单中选择叠置图形（,Stack Maps,）,命令，此时两个表面图将在页面上下对正叠置。,（二）在表面图上叠置等值线图,从图形（,Map,）,菜单中分别选择,Surface,命令和等值线（,Contour,）,命令，在相应对话框中指定要使用的网格文件及各项参数。,分别选中,表面图和等值线图，在页面中拖动它们到合适的绘图位置。,要改变图形的,比例,，分别选中它们，从图形（,Map,）,菜单中选择比例（,Scale,），,为图形指定比例参数。,要改变图形的,空间方位,，同时选中两图形后，从图形（,Map,）,菜单中选择,3D View,命令。,从图形（,Map,）,菜单中选择叠置图形（,Stack Maps,）,命令，此时表面图与等值线图将在页面中上下对正叠置。,
