第三章工程量的计算-土石方.ppt

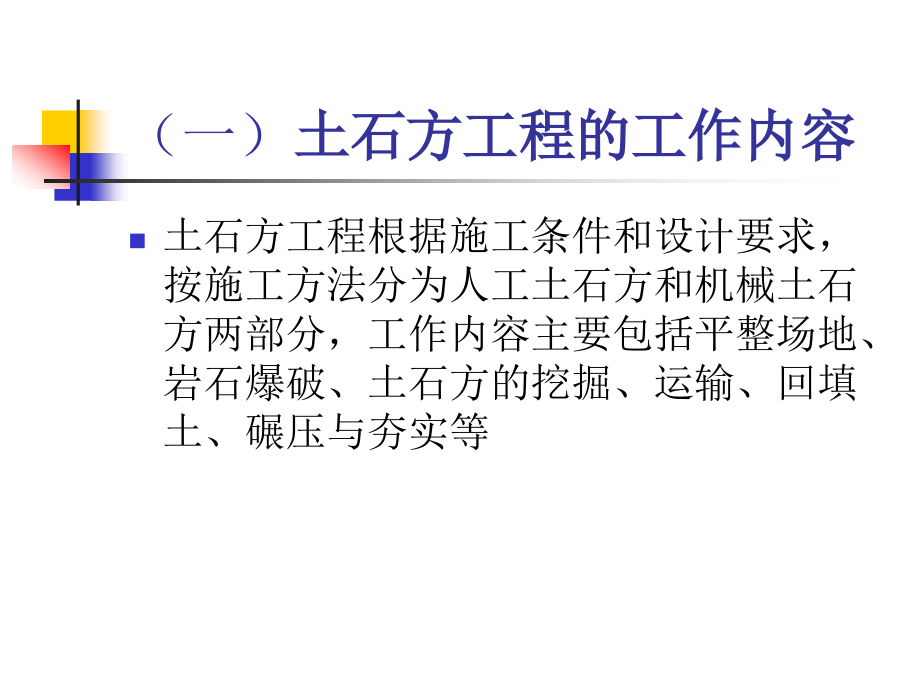

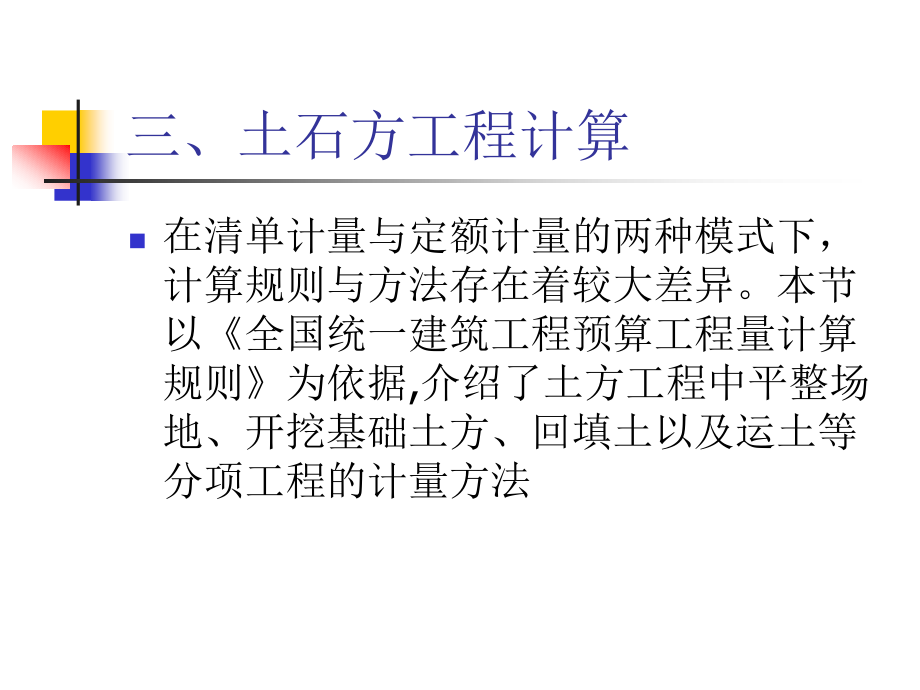

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,三、土石方工程计算,在清单计量与定额计量的两种模式下，计算规则与方法存在着较大差异。本节以,全国统一建筑工程预算工程量计算规则,为依据,介绍了土方工程中平整场地、开挖基础土方、回填土以及运土等分项工程的计量方法,（一）,土石方工程的工作内容,土石方工程根据施工条件和设计要求，按施工方法分为人工土石方和机械土石方两部分，工作内容主要包括平整场地、岩石爆破、土石方的挖掘、运输、回填土、碾压与夯实等,（二）计算前的准备,1,土及岩石的类别,土及岩石有两类分类方法，一种是按地质勘测的分类方法,(,普氏分类,),，一种是按定额分类方法。在建筑工程定额中，都列有土壤及岩石分类表，对照归纳如下表所示,定额分类,普氏分类,土,(,或岩石,),的状况,开挖方法及工具,平均密度（,kg/m3,）,紧固系数,一、二类土,、,普通土,锹、镐,600-1900,0.5-0.8,三类土,坚土,尖锹与镐,1400-1900,0.8-1.0,四类土,沙砾坚土,尖锹、镐、撬棍,1950-2000,1.0-1.5,松石,V,砾岩、片岩等,手工凿、爆破,1800-2600,1.5-2.0,次坚石,、,、,中等及坚实灰岩等,风镐、爆破开挖,1100-2900,2.0-8.0,普坚石,、,X,石灰岩、大理石等,爆破开挖,2400-3000,8.0-12,特坚石,、,花岗岩、硬石灰岩、玄武岩、石英岩等,爆破开挖,2600-3300,12-25,（二）计算前的准备,2,干湿土划分,划分土方是干土还是湿土，是因为两者的单价不同，干湿土的划分应根据地质勘探资料测定的地下水位来确认，如无规定时，应以地下常水位为准，常水位以上为干土，以下为湿土。如采用人工降低地下水位时，干湿土的划分仍以常水位为准。,（二）计算前的准备,3,挖运土和排水的施工方法,挖运土有人工和机械两种方法，排水也有深井降水和轻型井点降水等方法，不同的方式和方法，定额基价不同，因此，要准确进行工程预算，应事先了解其施工组织与安排。,（二）计算前的准备,4.,土方放坡或支挡土板,土方放坡或支挡土板都能有效地防止挖方过程中土方的跨塌。定额一般规定，放坡或支挡土板工程量不得重复计算，因此，施工中应选择合适的施工方法,（二）计算前的准备,5.,确定放坡起点高度以及放坡系数,根据土壤类别，在挖地槽或地坑时，在一定深度内，立壁可以不放坡，但挖土超过一定深度后，为避免土方的跨塌，则应放坡。此深度称为放坡起点。土方工程量的计算与定额允许的放坡起点高度密切相关，放坡的起点高度按定额规定执行。,（二）计算前的准备,6.,工作面,在沟槽、基坑下进行基础施工，需要一定的操作空间。为达到此要求，在挖土时按基础垫层的双向尺寸向周边放出一定范围的操作面积，作为施工时的操作空间，这个单边放出的宽度就是工作面。,按规定计算。混凝土垫层厚度小于,200mm,时，工作面宽度按支挡土板计算。混凝土垫层厚度大于,200mm,时，其工作面宽度按混凝土基础计算；两种材料的工作面不同时，以较大的计算。,（三）土石方工程量计算规则,平整场地,平整场地指厚度在,30cm,以内的就地挖、填、找平。,其工程量按建筑物,(,或构筑物,),底面积的外边线每边各增加,2m,计算。其计算公式：,平整场地,=,S,底,+2,L,外,+16,矩形房屋,S,底,平整场地,=,S,底,+,2L,外,+,16,凸形房屋,S,底,平整场地,=,S,底,+,2L,外,+,16,凹形房屋,S,底,平整场地,=,S,底,+,2L,外,+,16,任意封闭平面,平整场地面积,=,S,底,+2(,外围长,+,内围长,),【,例,】,如图所示，图中尺寸线均为外墙外边线，试分别计算下列图形的平整场地工程量。,(a),图：,S,场,=90.520.5+,（,90.5+20.5,）,22+16=2315.25 m,2,(b),图：,S,场,=52.512.52+5012.5,）,+(75+52.5+40)22+16 =2623.5 m,2,(c),图：,S,场,=(85.062.5-60.027.5)+(62.5+85.0+27.5+60.01,）,22=4602.5 m,2,挖基槽、基坑、土方,三者划分如下：,沟槽：底宽,B3.0m,，沟长,L3B,时称为沟槽。,基坑：底面积,A20m,2,时称为基坑。,挖土方：,B3.0m,，,A20m,2,且厚度,0.3m,时称为挖土方。,基槽工程量的计算,沟槽长度的确定：,外墙按图示中心线长计算,内墙按图示基础底面间净长计算,放坡沟槽在交接处的重复工作量不扣除,基槽工程量的计算,(1),不放坡、不支挡土板、不留工作面的基槽工程量计算。计算公式为：,V=bhl(m3),式中：,V,基槽工程量（,m3,）,b,垫层宽度（,m,）,h,挖土深度（,m,）,l,基槽长度（,m,）,（,2,）不放坡、不支挡土板、留工作面的基槽工程量计算,如图，计算公式为：,V=,（,b+2c,）,hl(m,3,),式中：,c,工作面宽度（,m,）,(3),不放坡、双面支挡土板、留工作面的基槽工程量,计算公式为：,V=,（,b+2c+0.12,）,hl(m,3,),式中：,0.1,为单面挡土板厚度,(m),。其他符号含义同上。,(4),双面放坡、不支挡土板、基础底宽为,a,，留工作面的基槽工程量,分三种情况：,(a),垫层下表面放坡；,(b),垫层上表面放坡，且,b=a+2c,(c),垫层上表面放坡，且,ba+2c,（,a,）垫层下表面放坡,其计算公式为：,V=,（,b+2c+kh,）,hl(m3),(b),垫层上表面放坡，且,b=a+2c,计算公式为：,V=(b+kh,1,)h,1,+bh,2,l(m3),(c),垫层上表面放坡，且,ba+2c,计算公式为：,V=(a+2c)+kh,1,h,1,+bh,2,l(m,3,),【,例,】,如图所示人工挖基槽,(,三类土,),，墙厚,240mm,，工作面每边放出,300mm,，从垫层下表面开始放坡，计算基槽土方工程量。,【,解,】,由于人工挖土深度为,1.7m,，放坡系数取,0.33,。,外墙槽长：,(25+5)2=60m,内墙槽长：,5-0.3-0.3=4.4m,V=,（,b+2c+kh,）,hl,=(0.6+20.3+0.331.7)1.764.4=93.35m,3,4,挖管沟槽,管道沟槽：按图示中心线长计算。管沟深度按图示沟底至室外地坪计算,在计算管沟土方工程量时，各类井及管道（铸铁给排水管除外）接口等处需加宽增加的土方量，不另行计算，底面积大于,20m,2,的井类，其增加工程量并入管沟土方工程量内计算；但铺设铸铁管道时，接口等处需加宽增加的土方量，可按铸铁给排水管道地沟土方总量的,2.5,%,计算。,5,挖地坑,凡图示地坑底面积在,20m,2,以内的挖土，为挖地坑。如地下室、独立柱基础及设备基础的挖土工程。,其计算式如下：,1,）不放坡和不支挡土板,方形或长方形,圆形,V=(a+2C)(b+2C)H,V=R,2,H,5,挖地坑,2,）放坡的,方形或长方形,圆形,V=(a+2C+KH)(b+2C+KH)H+1/3K,2,H,3,V=1/3(R,1,2,+R,2,2,+R,1,R,2,),5,挖地坑,6,回填土,回填土分为基础回填土和房心回填土两种。,根据施工要求，又有松填和夯填之分。,6,回填土,（,1,）基础回填土,在基础施工完成后，必须将槽、坑四周未做基础的部分填至室外地坪标高，基础回填土必须夯填密实，所以应执行夯填土定额。,基槽、基坑的回填土体积以挖方体积减去设计室外地坪以下埋设的砌筑物（包括基础垫层、基础等）体积计算。,管道基槽回填，以挖方体体积减去管径所占体积计算。管径在,500mm,以下的不扣除管道体积；管径超过,500mm,以上时按规定扣除管道所占体积计算。,6,回填土,（,2,）房心回填土,房心回填土指室内地坪结构层以下不够设计标高而回填的土方。,房心回填土工程量按主墙之间的净面积乘以回填土厚度计算，不扣除附墙垛、柱、附墙烟囱所占体积。,房心回填土厚度是指室外设计标高至室内地面垫层底之间的高差，等于室内设计标高差减去室内地面结构层厚度。,V,填内,=S,主墙间净面积,h(m,3,),7,运土或取土,余土外运或取土回填工程量可按下式计算：,余（取）土体积,(m,3,)=,挖土总体积,-,回填土总体积,上式计算结果为正值时，为余土外运体积；负值时，为需要取土体积。,机械土方运距,机械土方运距，按下列规定计算：,推土机推土运距：按挖方区重心至回填区重心之间的直线距离计算。,铲土机运土距离：按挖方区重心至卸土区重心加转向距离,45m,计算。,自卸汽车运土距离：按挖方区重心至填土区（或堆放地点）重心的最短距离计算。,石方工程量,岩石开凿及爆破工程量计算，应区分石质,人工凿岩石：按图示尺寸以立方米计算。,爆破岩石：按图示尺寸以立方米计算，其基槽、基坑深度、宽度允许超挖量为：,次坚石：,200mm,；特坚石：,150mm,。,超挖部分岩石并入岩石挖方量之内计算。,井点降水,井点降水计算分为轻型井点、喷射井点、大口径井点、电渗井点,按不同管井深度计算,安装、拆除按根为单位计算，使用按套、天计算,井管间距依据施工组织设计，如施工组织设计无规定，按轻型井点间距,.,.,m,、喷射井点间距,m,计算,使用天应以,h,为一天，天数以施工设计为准,例,1,某外墙砖基础沟槽，三类土，人工开挖，若沟槽底部垫层宽,1m,，工作面每边为,200mm,，槽深,2.3m,，槽长,24m,，计算挖槽工作量。,三类土的放坡系数为,1,：,0.33,，由放坡不支挡土板的公式，得,V=,（,b+2c+kh,）,hl,=,（,1+2*0.2+0.33*2.3,）*,2.3*24,=119.1m,3,例,2,某构筑物基础为满堂基础，基础垫层为,200,厚混凝土，长宽方向外边线尺寸为,8.04m,和,5.64m,。垫层顶面标高为,-4.55m,，室外地面标高为,-0.65m,。地下常水位标高为,-3.50m,。三类土，人工开挖，计算挖土土方量。,3900,-0.65,-4.55,-4.75,-3.50,设垫层部分土方量为,V1,，垫层以上土方量为,V2,放坡系数为,1,：,0.33,，放坡深度为,3.9m,挖土深度,4.1m,V=V1+V2,=a*b*0.2+(a+2c+KH)(b+2c+KH)H+1/3K,2,H,3,=8.04*5.64*0.2+9.327*6.927*3.9+2.15,=263.19,m,3,挖湿土深度为,1.05m+0.2m,，,V,湿,=V1+(8.04+0.33*1.05)(5.64+0.33*1.05)*1.05,+0.042=61.84,m,3,V,干,=263.19-61.84=201.35,m,3,例,3,某车间基础工程，分别为墙下条形砖基础，钢筋砼独立柱基础，都有混凝土垫层，三类土。垫层与柱砼均为,C25,，垫层施工要求支模。室外地面标高,-0.150m,，室内地坪为,60,厚混凝土垫层，,20,厚水泥砂浆面层。自垫层上表面开始放坡。,1,列出该土方工程包括的分项工程名称,2,计算各分项工程工程量,土方工程包括场地平整、人工挖沟槽、人工挖基坑、基础回填土、室内回填土、余土外运,基础结构包括：砖基础、地圈梁、砖基垫层、柱基础、柱基垫层,场地平整,=11.04*8.34+,（,11.04+8.04,）*,2*2+16=185.59m,2,沟槽长度按不同截面进行计算，外槽按中心线长度计算，内槽按净长线计算,L,1-1,=8.1*2+(3.6-0.5-0.6)=18.7m,L,2-2,=10.8*2+(8.1-1.2)=28.5m,人工挖沟槽深度为,1.7m,，需要放坡，放坡系数,K=0.33,，垫层工作面为,300mm,，自垫层上表面开始放坡。垫层厚度,450mm,。,V1-1=(1.0+2*0.3+0.33*1.25)*1.25,+1.6*0.45*18.7=60.51m,3,V2-2=(1.2+2*0.3+0.33*1.25)*1.25,+1.8*0.45*28.5=101.91m,3,V,槽,=162.42m,3,人工挖基坑深度,1.7m,，考虑垫层支模工作面,300mm,后，基底尺寸为（,2.3+0.3*2,）,2,V,坑,=2.9+0.33*(1.7-0.1),2,*1.6,+1/3*0.33,2,*1.6,3,0.1*2.9*,2.9,=19.79,m,3,
