第三节科学探究：电动机为什么会转动.ppt

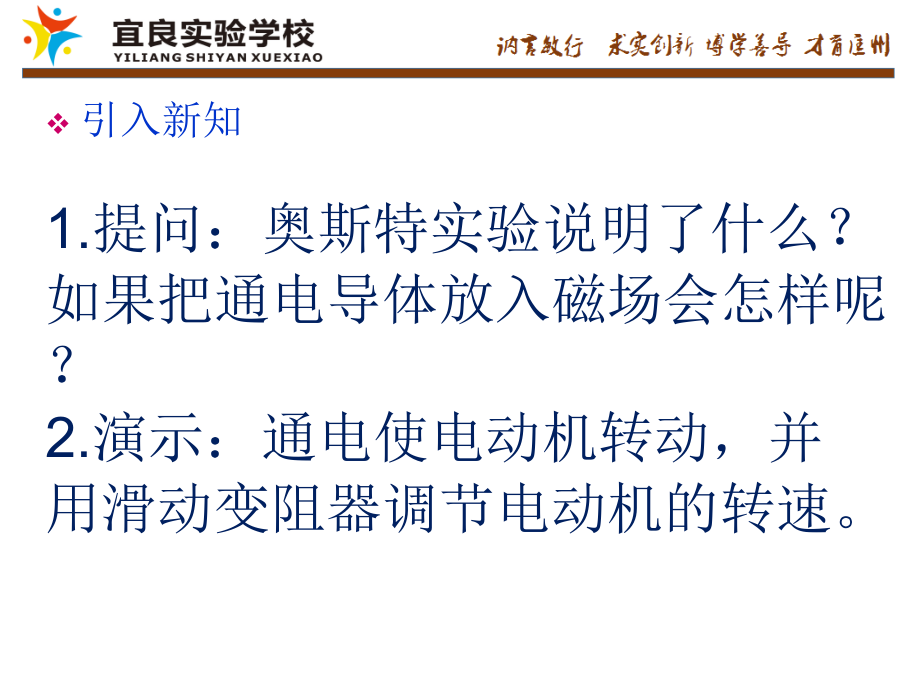

,第三节,科学探究,:,电动机,为什么会转动,1.,提问：奥斯特实验说明了什么？如果把通电导体放入磁场会怎样呢？,引入新知,2.,演示：通电使电动机转动，并用滑动变阻器调节电动机的转速。,一、观察电动机模型，思考：,它主要由哪几部分组成？,线圈,磁体,电刷,换向器,探究新知,二、实验演示电动机转动原理,I,F,N,S,当接通电源时，金属杆动起来了，说明了什么？,说明：通电导体在磁场中受到力的作用,实验记录,序号,磁体,电流方向,运动（受力）方向,1,N上S下,左右,2,N下S上,左右,3,N上S下,右,左,4,N下S上,右左,实验表明：,磁场对通电导体,作用力的方向,跟,电流方向,和,磁场方向,有关。,左,右,右,左,问题：如果要让导体向相反方向运动，我们可以怎么做？,谁有办法，让导体在磁场中往复运动呢？,在运动末端改变电流方向或者磁场方向,能够完成这一任务的装置叫做,换向器,彼此绝缘的两个,半圆环,一对与电源连接的,电刷,三、电动机怎样转动,N,I,F,F,S,通电线圈在磁场中会发生转动,N,F,F,S,但是当线圈的平面与磁场垂直时，就会停止转动,改变电流方向,N,S,F,F,如果在线圈靠惯性越过平衡位置的瞬间，立刻改变其中的电流方向,线圈就会继续转动下去,电动机转动过程中把,电能,转化为,机械能,电动机的基本原理：,对通电导体在,磁场中受到力,的作用,小知识,方向不变的电流叫做直流电，如干电池、蓄电池提供的电流都是直流电。,1,磁场对电流作用力的方向与方向和方向有关。,电流,磁场,2,电动机的工作原理是，电动机在工作过程中能转化为能。,磁场对电流的作用,电,机械,3,最简单的直流电动机的换向器是,，它的作用是改变通过的电流方向，以便电动机能够连续转动。,的金属半环,线圈,两个彼此绝缘,课堂练习,4,.如下图，闭合开关后，要改变通电导体AB的运动方向，下列做法正确的是（）,A升高电源电压,B增大通过导体AB的电流,C把电源正负极对调,D把电源正负极对调的同时，将磁体的N、S极也对调,5.,要改变直流电动机的转向，应采取的办法是（）,A改变线圈中的电流方向或改变磁场方向,B同时改变线圈中的电流方向和磁场方向,C适当减小电流强度,D适当减弱磁场,6.,在安装直流电动机模型的实验中，要减小电动机的转速，正确的措施是（）,A调换磁铁的两极,B改变线圈中的电流方向,C减小线圈中的电流,D以上三种措施都可以,7.,一台直流电动机模型通电后不转动，但用手轻轻拨动一下，就转起来了，出现这种情况的主要原因是（）,A换向器与电刷没有接触好,B启动时线圈刚好在平衡位置,C轴与轴架之间的摩擦太大,D以上说法都有可能,17.3,电动机为什么会转动,1.,电动机的构造：磁体、线圈、换向器、电刷,2.,转动原理：通电导体在磁场中受到力的作用；受力的 方向跟电流方向和磁场方向有关。,3.,电动机怎样转动（受力情况、换向器的作用）,本课小结,Thank you!,
