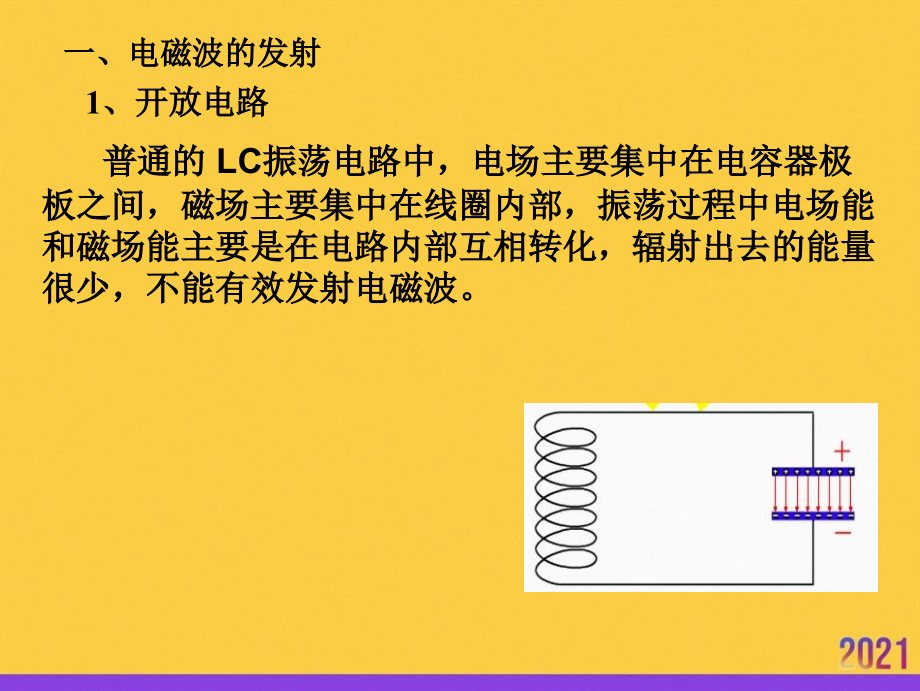

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,无线电波的发射和接收,普通的 LC振荡电路中，电场主要集中在电容器极板之间，磁场主要集中在线圈内部，振荡过程中电场能和磁场能主要是在电路内部互相转化，辐射出去的能量很少，不能有效发射电磁波。,一、电磁波的发射,1、开放电路,+,因此由闭合电路变成开放电路,第二、振荡电路的电场和磁场必须分散到尽可能大的空间。,+,由 应减小L和C，即减小线圈的匝数、,电容器两极板的正对面积，增大电容器两极板的距离,+,第一、要有足够高的频率。频率越高，发射电磁波的本领越大。理论证明单位时间内辐射出去的能量与频率的四次方成正比,要有效的发射电磁波振荡电路必须具有如下特点：,2、调制：把要传递的信号附加到高频等幅振荡电流上的过程叫调制调制分调幅和调频两种方式.,信号源,振荡电路,调 制加载,电台发射,振荡器,1、调幅调制,信号源,振荡电路,调 制加载,振荡器,2、调频调制,3、发射电路,二.无线电波的接收,1、电谐振，当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫电谐振.,世界上有许许多多的无线电台、电视台及各种无线电信号，如果不加选择全部接收下来，那么必然是一片混乱，分辨不清因此接收信号时，首先要从各种电磁波中把我们需要的选出来，通常叫选台在无线电技术中利用电谐振(类似于机械振动中的共振)到达目的,2、调谐和调谐电路,使接收电路产生电谐振的过程叫调谐.,能够调谐的电路叫调谐电路,调谐电路接收到的信号是调制过的信号，即既有传递的信息信号，又有高频信号，这就需要我们将这两种信号进行别离.,调谐,电路,3、解调检波,将电磁波中携带信息的信号从高频振荡信号中别离出来叫做解调.解调又叫检波,解调是调制的逆过程,放大至工作电路,解调,调谐与检波电路,调谐,检波,三、无线电波的分段及用途,无线电波的传播方式,小结,一、电磁波的发射,1、开放电路,2、调制以及调制两种方式.,二、电磁波的接收,1、电谐振的条件.,2、调谐和检波.,三、无线电波的分类,.,练习,1.在电磁波发射技术中，使电磁波随各种信号而改变叫_.使高频振荡的振幅随信号而改变叫_；使高频振荡的频率随信号而改变叫,.,调制,调幅,调频,2.当接到电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强的现象叫_ _；使接收电路产生电谐振的过程叫_.,3.从接收到的高频振荡中“检出所携带的信号，叫做_._是调制的逆过程，因此也叫_.,电谐振,调谐,检波,检波,解调,4.收音机正在收听700 kHz的电台播音，现需改收1400 kHz的电台，应调节调谐回路的可变电容，使其电容量变为原来的_.,5.调整接收回路时，可变电容器的动片全部旋出到完全旋入的过程中，仍收不到某一较低频率的电台的信号，要接收到该电台，那么应(),A.增加谐振线圈的圈数,B.减小谐振线圈的圈数,C.在线圈中插入铁芯,D.加大电源电压,AC,7、无线播送的中波段波长的范围是187m560m，为了防止临近电台的干扰，两个电台的频率范围至少相差 Hz，那么在此波段中最多容纳的电台数约为多少？,分析：这是一道实例题，运用中波段波长范围，得到中波段频率范围，进而得到此波段中最多容纳的电台数。,解：,，,根据,可以得到：,中波段频率范围是：,这样此波段中能容纳的电台数为：,四、电视,请同学阅读课文后，分组讨论答复以下问题。,1在电视的发射端需要什么仪器，各起什么作用？,2电子枪的扫描路线是怎样的？,3在电视的接收端需要有什么仪器？各起什么作用？,4你能说说调谐、检波的根本工作原理吗？,5显像管里的电子枪发射电子束的强弱受什么控制？它扫描的方式和步调与什么相同？,6摄像机1秒钟内传送多少张画面？为什么在电视里我们看到的景像是连续的？,7你能说说伴音信号经过怎样的处理被送到扬声器的？,五、雷达,2、调制：把要传递的信号附加到高频等幅振荡电流上的过程叫调制调制分调幅和调频两种方式.,收音机正在收听700 kHz的电台播音，现需改收1400 kHz的电台，应调节调谐回路的可变电容，使其电容量变为原来的_.,(3)求得的L值是_。,频率越高，发射电磁波的本领越大。,1、电谐振，当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫电谐振.,4雷达根据什么确定障碍物的位置包括距离和方向。,当接到电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强的现象叫_ _；,根据 可以得到：,现将测得的六组数据标示在以C为横坐标、T为纵坐标的坐标纸上，即图中用“X表示的点。,调谐就是通常所说的选台，使接收电路的固有频率与被接收的电磁波频率相同而发生电谐振电磁振荡中的共振，从而在接收电路中产生最大的感应电流；,为了提高测量精度，需屡次改变C值并测得相应的T值。,能够调谐的电路叫调谐电路,1、电谐振，当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫电谐振.,2、调制：把要传递的信号附加到高频等幅振荡电流上的过程叫调制调制分调幅和调频两种方式.,解调是调制的逆过程。,使接收电路产生电谐振的过程叫调谐.,请同学阅读课本并答复以下问题：,1雷达的作用？,2雷达用的是哪个波段的无线电波，这段无线电波的性能是什么？,3雷达天线的作用？,4雷达根据什么确定障碍物的位置包括距离和方向。,5怎样从荧光屏上读出障碍物的距离？,6雷达的作用？,例5在LC振荡电路中，如电容C，并测得电路的固有振荡周期T，即可求得电感L。为了提高测量精度，需屡次改变C值并测得相应的T值。现将测得的六组数据标示在以C为横坐标、T为纵坐标的坐标纸上，即图中用“X表示的点。,(1)T、L、C的关系为_；,(2)根据图中给出的数据点,作出T2与C的关系图线。,(3)求得的L值是_。,4,电磁波的发射过程：无线电技术中使用的波长在几十千米至几毫米间的电磁波称为无线电波。由振荡电路产生的电磁振荡加上声音、图像等信号，经与开放电路的线圈耦合后以电磁波形式在空间传播，再经接收而传递到各处。,发射无线电波，要采用开放电路，即让电容器两极板成为天线与地线，板间距离很大而正对面积很小，自感线圈匝数较少，甚至是一条导线，这样的电路电容C和电感L很小，固有频率很大，且电场和磁场分散到尽可能大的空间，可有效地将能量传播出去。,为了传递信息，发射的无线电波是经调制的振幅或频率随信号而改变的调幅波或调频波。把要传递的电信息“加到高频等幅振荡电流上叫做调制，进行调制的装置叫做调制器。,电磁波的接收过程：接收无线电波，要通过调谐和解调。调谐就是通常所说的选台，使接收电路的固有频率与被接收的电磁波频率相同而发生电谐振电磁振荡中的共振，从而在接收电路中产生最大的感应电流；,解调是调制的逆过程。是从接收到的经调制的高频振荡中“检出所携带的信号的检波过程。检波后的信号再经放大、重现，就可被收看或收听。,谢谢观看,
