第三章 转向系.ppt

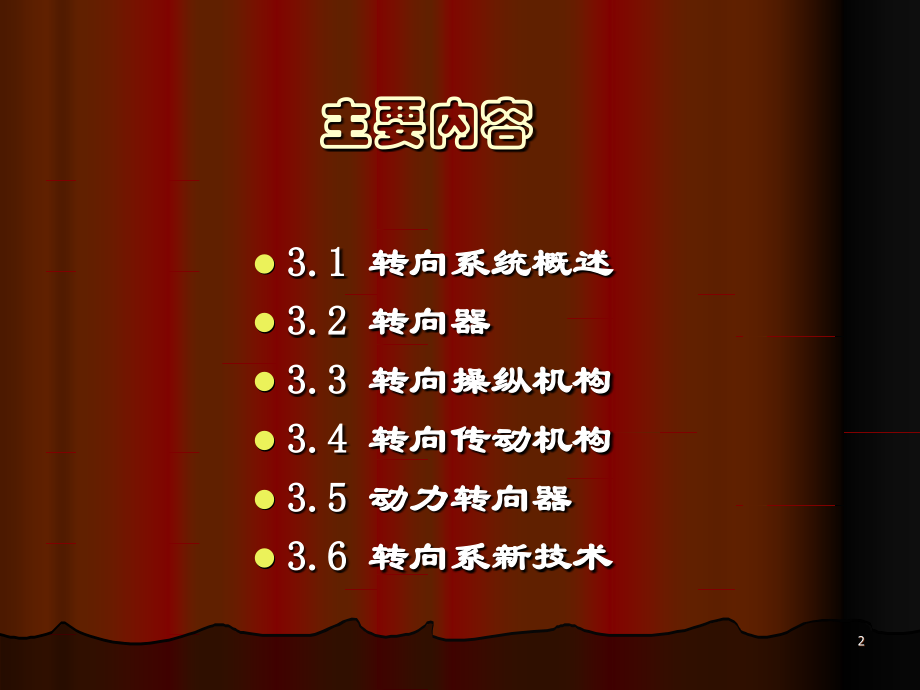

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第三章 转向系,主讲：李冠峰,河南农业大学机电工程学院,1,主要内容,3.1,转向系统概述,3.2,转向器,3.3,转向操纵机构,3.4,转向传动机构,3.5,动力转向器,3.6,转向系新技术,2,3.1,转向系统概述,汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统,3,3.1.1,转向系统的基本组成,(1),转向操纵机构 主要由转向盘、转向轴、转向管柱等组成。,(2),转向器 将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。,(3),转向传动机构 将转向器输出的力和运动传给车轮,(,转向节,),，并使左右车轮按一定关系进行偏转的机构。,4,3.1.2,转向系统的类型,按转向能源的不同，转向系统可分为机械转向系统和动力转向系统两大类。,机械转向系统,以驾驶员的体力,(,手力,),作为转向能源的转向系统，其中所有传力件都是机械的。,机械式转向系统如图,3,1,所示,动力转向系统,兼用驾驶员体力和发动机,(,或电机,),的动力为转向能源的转向系统，它是在机械转向系统的基础上加设一套转向加力装置而形成的。,5,3.1.3,对转向系统的要求,(1),要求工作可靠，操纵轻便。,(2),转向机构还应能减小地面传到转向盘上的冲击，并保持适当的,路感,。,(3),当汽车发生碰撞时，转向装置应能减轻或避免对驾驶员的伤害,6,3.2,转向器,转向器的功能是将转向盘的转动变为齿条轴的直线运动或转向摇臂的摆动，降低运动速度，增大转向力矩并改变转向力矩的传动方向。转向器输出端的运动形式有两种，一种是线位移,(,如齿轮齿条式转向器,),，另一种是角位移,(,如循环球式、曲柄指销式转向器,),。,转向器是转向系统中的减速传动装置，其结构型式很多，但目前广泛采用的有循环球式、齿轮齿条式和蜗杆曲柄指销式等几种。,7,3.2.1,循环球式转向器,循环球式转向器是目前国内外应用最广泛的结构型式之一，一般有两级传动副，第一级是螺杆螺母传动副，第二级是齿条齿扇传动副。为了减少转向螺杆转向螺母之间的摩擦，二者的螺纹并不直接接触，其间装有多个钢球，以实现滚动摩擦。如左图,3,2.,转向螺杆转动时，通过钢球将力传给转向螺母，螺母即沿轴向移动。同时，在螺杆及螺母与钢球间的摩擦力偶作用下，所有钢球便在螺旋管状通道内滚动，形成,球流,。在转向器工作时，两列钢球只是在各自的封闭流道内循环，不会脱出。,8,3.2.2,齿轮齿条式转向器,齿轮齿条式转向器分两端输出式和中间（或单端）输出式两种。,1,两端输出齿轮齿条式转向器,2,中间（或单端）输出齿轮齿条式转向器,9,图,3,5,齿轮齿条式转向器简化,采用,(,不需转向摇臂和转向直拉杆等,),，齿轮齿条无间隙啮合无须调整，而且逆传动效率很高。故多用于前轮为独立悬架的轻型及微型轿车和货车上。例如，奥迪、桑塔纳、夏利等轿车，天津,TJ1010,型微型货车以及南京依维柯轻型货车等都采用了齿轮齿条式转向器。,10,3.2.3,蜗杆曲柄指销式转向器,蜗杆曲柄指销式转向器的传动副,(,以转向蜗杆为主动件，其从动件是装在摇臂轴曲柄端部的指销。转向蜗杆转动时，与之啮合的指销即绕摇臂轴轴线沿圆弧运动，并带动摇臂轴转动。,如左图,3,6,所示,11,3.3,转向操纵机构,转向操纵机构由转向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。,12,3.3.1.,方向盘（舵轮）,为了司机有很好的视野，方向盘上部的空一般较大,图,3,7,为汽车转向盘结构,1.,轮圈,2.,轮辐,3.,轮毂,13,3.3.2.,转向轴,转向轴是将驾驶员作用于转向盘的转向操纵力矩传给转向器的传力轴，它的上部与转向盘固定连接，下部装有转向器。,现代汽车的转向轴除装有柔性万向节外，有的还装有能改变转向盘的工作角度,(,转向轴的传动方向,),和转向盘的高度,(,转向轴轴向长度,),的机构，以方便不同体型驾驶员的操纵。,14,3.3.3,可分离式安全转向操纵机构,此类转向操纵机构的转向管柱分为上下两段，当发生撞车时，上下两段相互分离或相互滑动，从而有效地防止转向盘对驾驶员的伤害，但转向操纵机构本身不包含有吸能装置。,钢球滚压变形式结构的转向管柱分为上、下两段，上转向管柱比下转向管柱稍细，可套在下转向管柱的内孔里，二者之间压入带有塑料隔圈的钢球。隔圈起钢球保持架的作用，钢球与上、下转向管柱压紧并使之结合在一起。在撞车时，上下管柱在轴向相对移动，这时钢球边转动边在上、下转向管柱的壁上压出沟槽，从而消耗了冲击能量。如图,3,8,所示。,15,3.4,转向传动机构,转向传动机构的功用是将转向器输出的力和运动传到转向桥两侧的转向节，使两侧转向轮偏转，且使两转向轮偏转角按一定关系变化，以保证汽车转向时车轮与地面的相对滑动尽可能小。,16,3.4.1,汽车转向时内外轮转角关系,汽车转向时，要使各车轮都只滚动不滑动，各车轮必须围绕一个中心点,O,转动，如图,3,9,所示。显然这个中心要落在后轴中心线的延长线上，并且左、右前轮也必须以这个中心点,O,为圆心而转动。,为了满足上述要求，左、右前轮的偏转角应满足如下关系：,ctga,=,ctgb,+B/L,17,3.4.2,与非独立悬架配用的转向传动机构,与非独立悬架配用的转向传动机构主要包括转向摇臂,2,、转向直拉杆,3,转向节臂,4,和转向梯形。在前桥仅为转向桥的情况下，由转向横拉杆,6,和左、右梯形臂,5,组成的转向梯形一般布置在前桥之后，如图,3,10a,所示。当转向轮处于与汽车直线行驶相应的中立位置时，梯形臂,5,与横拉杆,6,在与道路平行的平面,(,水平面,),内的交角,90,。在发动机位置较低或转向桥兼充驱动桥的情况下，为避免运动干涉，往往将转向梯形布置在前桥之前，此时上述交角,90,，如图,3,10b,所示。若转向摇臂不是在汽车纵向平面内前后摆动，而是在汽车的横向左右摆动，则可将转向直拉杆,3,横置，并借球头销直接带动转向横拉杆,6,，从而推使两侧梯形臂转动，如图,3,10c,所示。下面对转向传动机构的主要组成零件的结构作简要介绍。,18,（,1,）,转向摇臂,图,3,11,转向摇臂的典型结构,1.,带锥度的三角形齿形花键,2.,转向摇臂,3.,球头销,4.,摇臂轴,转向摇臂的作用是把转向器输出的力和运动传给直拉杆或横拉杆，进而推动转向轮偏转。,19,（,2,）,转向直拉杆,图,3,12,转向直拉杆,1.,螺母,2.,球头销,3.,橡胶防尘垫,4.,螺塞,5.,球头座,6.,压缩弹簧,7.,弹簧座,8.,油嘴,9.,直拉杆体,10.,转向摇臂球头销,转向直拉杆的作用是将转向摇臂传来的力和运动传给转向梯形臂,(,或转向节臂,),。它所受的力既有拉力、也有压力，因此直拉杆都是采用优质特种钢材制造的，以保证工作可靠。直拉杆的典型结构如图十所示。在转向轮偏转或因悬架弹性变形而相对于车架跳动时，转向直拉杆与转向摇臂及转向节臂的相对运动都是空间运动，为了不发生运动干涉，上述三者间的连接都采用球销。,20,（,3,）转向横拉杆,转向横拉杆是联系左、右梯形臂并使其协调工作的连接杆，它在汽车行驶过程中反复承受拉力和压力，因此多用高强度冷拉钢管制造。,21,（,4,）转向减振器,随着车速的提高，现代汽车的转向轮有时会产生摆振（转向轮绕主销轴线往复摆动，甚至引起整车车身的振动），这不仅影响汽车的稳定性，而且还影响汽车的舒适性、加剧前轮轮胎的磨损。在转向传动机构中设置转向减振器是克服转向轮摆振的有效措施。转向减振器的一端与车身（或前桥）铰接，另一端与转向直拉杆（或转向器）铰接。,图,3,13 AUDI00,转向减振器结构图,22,3.4.3,与独立悬架配用的转向传动机构,当转向轮独立悬挂时，每个转向轮都需要相对于车架作独立运动，因而转向桥必须是断开式的。与此相应，转向传动机构中的转向梯形也必须是断开式的。图十二为几种与独立悬架配用的转向传动机构示意图。,图,3,14,与独立悬架配用的转向传动机构示意图,23,3.5,动力转向器,采用动力转向系统的汽车转向所需的能量，在正常情况下，只有小部分是驾驶员提供的体能，而大部分是发动机,(,或电机,),驱动的油泵,(,或空气压缩机,),所提供的液压能,(,或气压能,),。,用以将发动机,(,或电机,),输出的部分机械能转化为压力能，并在驾驶员控制下，对转向传动装置或转向器中某一传动件施加不同方向的液压或气压作用力，以助驾驶员施力不足的一系列零部件，总称为动力转向器,24,3.5.1,动力转向器的类型,按传能介质的不同，动力转向器有气压式和液压式两种。,装载质量特大的货车不宜采用气压动力转向器，因为气压系统的工作压力 较低,(,一般不高于,0.7MPa),，,用于重型汽车上时，其部件尺寸将过于庞大。液压动力转向器的工作压力可高达,10MPa,以上，故其部件尺寸很小。液压系统工作时无噪声，工作滞后时间短，而且能吸收来自不平路面的冲击。因此，液压动力转向器已在各类各级汽车上获得广泛应用。,25,3.5.2,动力转向系统的工作原理,动力转向系统是在机械式转向系统的基础上加一套动力辅助装置组成的。转向油泵安装在发动机上，由曲轴通过皮带驱动并向外输出液压油。转向油罐有进、出油管接头，通过油管分别与转向油泵和转向控制阀联接。转向控制阀用以改变油路。机械转向器和缸体形成左右两个工作腔，它们分别通过油道和转向控制阀联接。,当汽车直线行驶时，转向控制阀将转向油泵泵出来的工作液与油罐相通，转向油泵处于卸荷状态，动力转向器不起助力作用。当汽车需要向右转向时，驾驶员向右转动转向盘，转向控制阀将转向油泵泵出来的工作液与,R,腔接通，将,L,腔与油罐接通，在油压的作用下，活塞向下移动，通过传动结构使左、右轮向右偏转，从而实现右转向。向左转向时，情况与上述相反。,26,3.5.3,液压动力转向器,根据机械式转向器、转向动力缸和转向控制阀三者在转向装置中的布置和联接关系的不同，液压动力转向装置分为整体式（机械式转向器、转向动力缸和转向控制阀三者设计为一体）、组合式（把机械式转向器和转向控制阀设计在一起，转向动力缸独立）和分离式（机械式转向器独立，把转向控制阀和转向动力缸设计为一体）三种结构型式。,汽车直线行驶时，阀芯与阀套的位置关系如图中所示。自泵来的液压油流向左右动力缸及回油缸，左右动力缸油压相等，汽车保持直线行驶。驾驶员转动方向盘时，阀芯与阀套的相对位置发生改变，使得大部分或全部来自泵的液压油流入某一动力缸，促进汽车左传或右转。,液压动力转向系统示意图如图,2-15,所示,27,3.5.4,转向油泵,转向油泵是助力转向系统的动力源。转向油泵经转向控制阀向转向助力缸提供一定压力和流量的工作油液。目前，转向油泵大多采用双作用式叶片泵。这种油泵有两种结构型式，一种是潜没式转向油泵，另一种为非潜没式转向油泵。潜没式油泵与贮液罐是一体的，即油泵潜没在贮液罐的油液中；非潜没式转向油泵的贮液罐与转向油泵分开安装，用油管与转向油泵相连接。,28,3.6,转向系新技术,目前，动力转向系统已成为一些轿车的标准设置，全世界约有一半的轿车采用动力转向。随着汽车电子技术的发展，目前一些轿车已经使用电动助力转向器，使汽车的经济性、动力性和机动性都有所提高。,29,3.6.1,电动助力转向系统,电动助力转向系统,-,“EPS”(Electrical Power Steering),是,利用电动机产生的动力协助驾车者进行转向。此类系统一般由转矩传感器、电控单元,(,微处理器,),、电动机、减速器、机械转向器和蓄电池电源所组成。,汽车转向时，转矩传感器检测到转向盘的力矩和转动方向，将这些信号输送到电控单元，电控单元根据转向盘的转动力矩、转动方向和车辆速度等数据向电动机控制器发出信号指令，使电动机输出相应大小及方向的转动力矩以产生助动力。当不转向时，电控单元不向电动机控制器发信号指令，电动机不工作。同时，电控单元根据车辆速度信号，通过电液转换器确定输给转向盘的作用力，减少驾车者在高速行驶时方向盘,飘,的感觉。,30,由于电动助力转向系统只需电力不用液压，与机械式液压动力转向系统相比较省略了许多元件。没有液压系统所需要的油泵、油管、压力流量控制阀、储油罐等，零件数目少，布置方便，重量轻。而且无,寄生损失,和液体泄漏损失。因此电动助力转向系统在各种行驶条件下均可节能,80%,左右，提高了汽车的运行性能。因此在近年得到迅速的推广，也是今后助力转向系统的发展方向。,有一些汽车冠以电动助力转向，其实不是真正意义上的纯电动的助力转向，它还需要液压系统，只不过由电动机供油。传统的液压动力转向系统的油泵由发动机驱动。为保证汽车原地转向或者低速转向时的轻便性，油泵的排量是以发动机怠速时的流量来确定的。而汽车行驶中大部分时间处于高于怠速的速度和直线行驶状态，只能将油泵输出的油液大部分经控制阀回流到储油罐，造成很大的,寄生损失,。为了减少此类损失采用了电动机驱动油泵，当汽车直线行驶时电动机低速运转，汽车转向时电动机高速运转，通过控制电动机的转速调节油泵的流量和压力，减少,寄生损失,。,31,3.6.2,四轮转向系统,四轮转向系统是一个电子控制后轮操纵系统。该系统有,4,个主要部分：前轮定位感应器可操纵的固定偏轴伞齿轮后轴，电动机驱动的执行机构，控制单元。,转向盘位置和车辆速度传感器不断将数据传输给控制单元，控制单元据此确定后轮的转向角度。该系统有,3,种基本状态,-,正相、中间和负相。在较低速度的负相，后轮与前轮方向相反；中速时，后轮保持直行；高速时的正相，后轮与前轮方向相同。,高速时后轮与前轮保持相同的方向，可保证更高的稳定性，减少汽车在完成一项操纵动作时产生的偏摆和转动，使汽车即使在恶劣路面条件下也能在直行、转向或闪避时保持稳定的操纵响应。,使用该系统，高速行驶时的牵引稳定性也得到提高。后轮的正相状态会减小主车和拖挂车之间的铰接角度，减小拖车作用在主车后轮上的侧向力，避免主车和拖车的摇摆。,32,图,3,1,机械式转向系统,l.,转向盘,2.,安全转向轴,3.,转向节,4.,转向轮,5.,转向节臂,6.,转向横拉杆,7.,转向减振器,8.,机械转向器,33,A,两端输出的齿轮齿条式转向器,1.,转向横拉杆,2.,防尘套,3.,球头座,4.,转向齿条,5.,转向器壳体,6.,调整螺塞,7.,压紧弹簧,8.,锁紧,螺母,9.,压块,10.,万向节,11.,转向齿轮轴,12.,向心球轴承,13.,滚针轴承,如图,3,3,所示，作为传动副主动件的转向齿轮轴,11,通过轴承,12,和,13,安装在转向器壳体,5,中，其上端通过花键与万向节叉,10,和转向轴连接。与转向齿轮啮合的转向齿条,4,水平布置，两端通过球头座,3,与转向横拉杆,1,相连。弹簧,7,通过压块,9,将齿条压靠在齿轮上，保证无间隙啮合。弹簧的预紧力可用调整螺塞,6,调整。当转动转向盘时，转向器齿轮,11,转动，使与之啮合的齿条,4,沿轴向移动，从而使左右横拉杆带动转向节左右转动，使转向车轮偏转，从而实现汽车转向,34,B,中间输出的齿轮齿条式转向器,1.,万向节叉,2.,转向齿轮轴,3.,调整螺母,4.,向心球轴承,5.,滚针轴承,6.,固定螺栓,7.,转向横拉杆,8.,转向器壳体,9.,防尘套,10.,转向齿条,11.,调整螺塞,12.,锁紧螺母,13.,压紧弹簧,14.,压块,如图,3,4,所示，其结构及工作原理与两端输出的齿轮齿条式转向器基本相同，不同之处在于它在转向齿条的中部用螺栓,6,与左右转向横拉杆,7,相连。在单端输出的齿轮齿条式转向器上，齿条的一端通过内外托架与转向横拉杆相连,。,35,图,3,10,与非独立悬架配用的转向传动机构示意图,1.,转向器,2.,转向摇臂,3.,转向直拉杆,4.,转向节臂,5.,梯形臂,6.,转向横拉杆,36,图,3,13 AUDI00,转向减振器结构图,1.,连接环衬套,2.,连接环橡胶套,3.,油缸,4.,压缩阀总成,5.,活塞及活塞杆总成,6.,导向座,7.,油封,8.,挡圈,9.,轴套及连接环总成,10.,橡胶储液缸,37,图,3,14,与独立悬架配用的转向传动机构示意图,1.,转向摇臂,2.,转向直拉杆,3.,左转向横拉杆,4.,右转向横拉杆,5.,左梯形臂,6.,右梯形臂,7.,摇杆,8.,悬架左摆臂,9.,悬架右摆臂,10.,齿轮齿条式转向器,38,图,2-15,液压动力转向系统示意图,l.,转向操纵机构,2.,转向控制阀,3.,机械转向器与转向动力缸总成,4.,转向传动结构,5.,转向油罐,6.,转向油泵,R.,转向动力缸右腔,L.,转向动力缸左腔,39,图,d-zx-08,与非独立悬架配用的转向传动机构示意图,1.,转向器,2.,转向摇臂,3.,转向直拉杆,4.,转向节臂,5.,梯形臂,6.,转向横拉杆,40,41,
