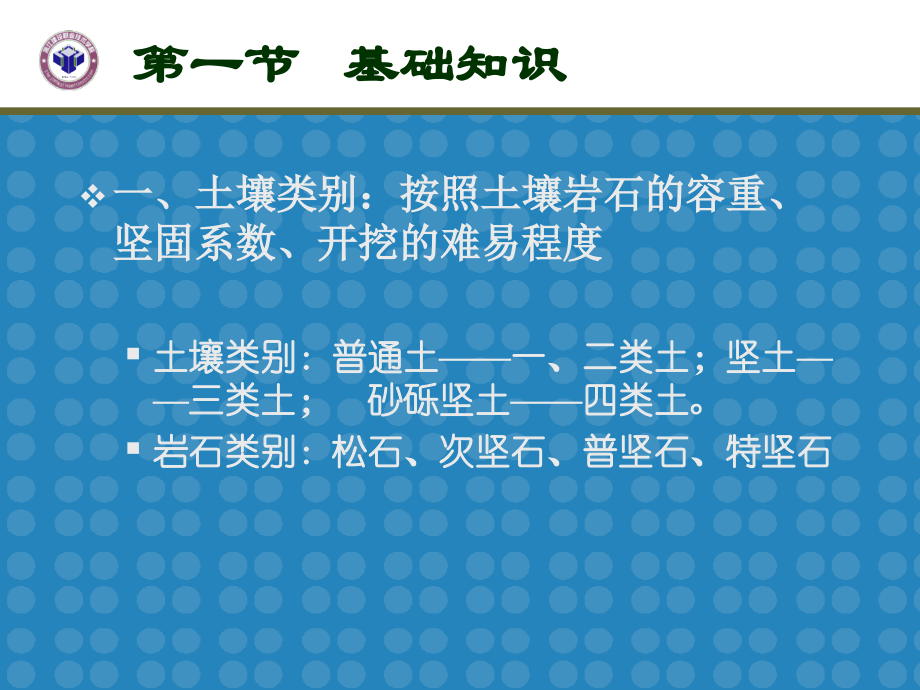

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 土石方工程,第一节 基础知识,一、土壤类别：按照土壤岩石的容重、坚固系数、开挖的难易程度,土壤类别：普通土一、二类土；坚土三类土；砂砾坚土四类土。,岩石类别：松石、次坚石、普坚石、特坚石,第一节 基础知识,二、土方工程施工工艺过程包括：场地平整、基坑开挖、回填土、运土,三、场地平整:在土方开挖前，对施工场地高低不平的部位进行平整工作。工作内容包括30,cm,以内的就地挖土、填土、找平,第一节 基础知识,四、槽坑开挖：,地槽开挖,地坑,第一节 基础知识,第一节 基础知识,在基坑开挖时，当基坑较深、地质条件不好时，要采取加固措施，以确保安全施工，常采用放坡、支护来保持土壁稳定；在地下水位以下挖土，应采取降水措施。,1、放坡：,第一节 基础知识,2、支护,：,浅基础开挖采用挡土板支撑,用于深基坑的支护结构：板桩、灌注桩、深层搅拌桩、地下连续墙等,第一节 基础知识,3、在基坑 开挖时，地下水会不断地渗入坑内，为保证施工地正常进行，防止边坡塌方和地基承载能力地下降，必须做好基坑地降水工作。降水方法分集水井降水和井点降水两类。,（1）集水井降水：在基坑开挖时，在坑底设置集水井，并沿坑底的周围或中央开挖排水沟，使水由排水沟流入集水井内，然后用水泵抽出坑外。,集水井,第一节 基础知识,（2）井点降水井点降水是在基坑开挖前，预先在基坑四周埋设一定数量的滤水管，在基坑开挖前或开挖过程中，利用真空原理，不断抽出地下水，使地下水位降低到坑底以下。,轻型井点的施工程序为：排放总管埋设井点管用弯联管将井点管与总管接通安装抽水设备试运行正式抽水,轻型井点,第一节 基础知识,4、机械开挖,建筑场地和基坑开挖当面积和土方量较大时，一般采用机械化开挖方式。机械开挖常用机械有,正铲挖土机（1）,反铲挖土机（2）,抓铲挖土机（3）,第一节 基础知识,正铲挖土机施工,特点：向前向上，强制切土。适用于停机面以上的基坑开挖,第一节 基础知识,反铲挖土机施工,特点:后退向下，强制切土。适用于停机面以下的基坑开挖,第一节 基础知识,抓铲挖土机施工,特点：直上直下，自重切土,适用范围：挖窄而深的基坑、疏通旧有渠道以及挖取水中淤泥,第一节 基础知识,五、填土,土方回填是将符合要求的土填充到需要的部位，填土时从最低处开始，由下向上整个宽度分层铺填碾压或压实。,人工土方单项定额,平整场地,综合定额,挖土,回填土,土方运输,挖地槽,平基土方,挖基坑,槽坑回填土,室内回填土,余土外运,亏土内运,挖,槽,坑,单项定额适用于单独地下室土方、构筑物土方及房屋大开口挖土,第二节 定额计价,一、定额说明,1、定额分人工土方、机械土方、石方、基础排水,第二节 定额计价,2、土石方按天然密实体积计算，松方折合成实方,每,1m,3,松方折合,0.8m,3,实方,3、人工土方定额按挖干土考虑，若挖湿土，综合乘1.06，单项1.18。,干湿土以地下常水位线为界，若人工降低地下水位，仍以地下水位为界。,例：人工综合挖土，二类湿土，深4米,1-4换 17.381.0618.42元/,m,3,4、挖桩承台土方时，人工综合乘1.08，人工单项1.25，机械乘1.1。计算工程量时扣除桩及未回填桩孔所占的体积。,第二节 定额计价,5、房屋基础挖土深度超过4.5米，一般按机械挖土考虑。若局部超过4.5米仍采用人工，超深范围土方，综合定额每增加1米乘1.05系数，单项定额乘1.15,例：人工综合挖二类土，局部深度5.6米，,14换 17.381.051.05,6、若同时满足上列条件时，系数连乘。,例：人工综合挖二类湿土，局部深度5.6米,1-4换 17.381.06 1.051.05,第二节 定额计价,二、人工土方,1、平整场地（121）,是指原地面和设计室外地坪平均高差30,cm,以内的原土找平。超过30,cm，,按挖、填、运分别计算。,工程量：建筑物外边线四周各放2米所围成的面积,S=9.846.2461.40,第二节 定额计价,第二节 定额计价,2、挖土：(1-71-18),（1）地槽、地坑的区别：长：宽3为地槽，小于3为地坑,（2）地槽工程量,V（B+2C+KH）HL,长度,L,：外墙中心线，内墙基底净长，附墙垛折加长度,C：,工作 面,K：,放坡系数,地槽长度外墙按,内墙按,外墙的中心线,L,中,内墙基底的净长线,L,内槽,计算，,计算,第二节 定额计价,第二节 定额计价,挖土深度,H,：设计室外地坪至槽底。如原地面标高,平均低于设计室外标高30,cm,以上，则从原地面至槽底。工作面,C：,按施工组织规定，若无规定，则,：,混凝土基础或垫层每边加30,cm；,地下室、半地下室垫层每边加1,m；,砖基础或块石基础，每边加15,cm；,基础垂直表面需做防腐防潮处理，每边增加80,cm,11 L6261.416.6m,2-2,垛折加长度,(0.49-0.24)0.36/0.240.375,L=12+4.5+0.3752=33.76m,2-2基础底之间的长度,第二节 定额计价,B：,基础宽度，,B,在工程量计算时，要与工作面结合起来考虑，,同一槽坑若个工作面时，按,B2C,最大计算。,1200,例：某一地槽，混凝土垫层宽1.2,m，,砖基础垂直面做防潮,垫层,B+2C=1.220.3,=1.8,防潮,B+2C=0.24+0.82,=1.84,所以,B=0.24,C=0.8,第二节 定额计价,第二节 定额计价,湿土工程量,V（B+2C+KH,湿）,H,湿,L,干土工程量,VV,全,V,湿,例:某房屋基础平面图,已知二类土,地下水位-0.8米,施工采用明排水,求挖土直接工程费,H=1.6-0.3=1.3m.1.2,K=0.5 H,湿=1.6-0.8=0.8,m,C=0.3,11：L6261.416.6m,2-2：L=12+4.5+(0.49-0.24)0.36/0.242=33.76,2-2：V,全=(1.6+20.3+0.51.3)1.333.76=125.08,m,3,V,湿=(1.6+20.3+0.50.8)0.833.76=70.22,m,3,V,干=125.08-70.22=54.86,m,3,1-1：,V,全=（1.4+20.3+0.51.3）1.3,16.6=57.19m,3,V,湿=（1.4+20.3+0.50.8）0.8,16.6=31.87m,3,小计：湿土70.22+31.97=102.09,m,3,，干土80.18,m,3,定额编号,项目名称,单位,基价,工程量,直接工程费,1-1,人工综合二类干土,m,3,16.38,80.18,1313.35,1-1换,人工综合二类湿土,m,3,17.34,102.09,1770.24,1-112,湿土排水,m,3,5.55,102.09,566.6,第二节 定额计价,第二节 定额计价,（3）地坑工程量,V（B+2C+KH）H(L+2C+KH)+1/3K,2,H,3,第二节 定额计价,3、原土打夯（122）：根据设计要求，在建筑物或构筑物工程施工时，对原土进行夯实，主要适用于槽底、坑底和地面垫层下要求打夯的项目。,4、回填土（12324）：回填土包括槽坑回填、室内回填,第二节 定额计价,槽坑回填是指当基础施工完后，将基础周围用土回填至设计室外地坪,V=V,挖,V,应扣,应扣是指设计室外地坪以下的垫层与基础的体积,室内回填 是指设计室外地坪标高至室内地面垫层底标高之间的回填土,V=,主墙间净面积填土厚度,填土厚度：室内外高差减地坪厚度,第二节 定额计价,5、运土（12627）：需运进或运出的土方运输,工程量按实际发生的情况计算，若是弃土运土,V,挖,V,回填,6、土方综合定额（116）：,（1）适用范围：房屋工程基础土方及附属于房屋内的设备基础土方、地沟土方、局部满堂基础土方。,（2）综合定额综合的工作内容：平整场地、挖土、原土打夯、回填土、150米以内运土,（3）综合定额工程量计算：地槽地坑挖土工程量,当地槽地坑工程量大于实际开挖工程量，按实际工程量计算,第二节 定额计价,例：某房屋工程基础平面及断面如图，一二类土，地下水位-1.1米，室外地坪设计标高-0.15米，交付施工的地坪标高-0.3,m，,计算基础土方开挖工程量,第二节 定额计价,挖土工程量：,1-1：,L=(10-1)2+9+0.38+9-2-2=32.38,V,总=32.38（1.4+0.6+1.450.5)1.45=127.94,其中,湿土32.38（1.4+0.6+0.50.5)0.5=36.43,2-2:,L=9-0.62+0.38=8.18,V=8.18(1.6+0.6+1.450.5)1.45=34.69,其中,湿土,V=8.18(1.6+0.6+0.50.5)0.5=10.02,J-1,V=(2.2+0.6+1.450.5)21.45+0.2543=54.81,湿土,V=(2.2+0.6+0.50.5)20.5+0.013=13.98,第二节 定额计价,三、机械土方,1、定额分场地机械平整碾压、挖掘机挖土、推土机推土、铲运机铲土、人力机械装土、自卸汽车运土。,2、机械土方定额按天然湿度（25以内）土壤为准，若含水率超过25，定额1.15，含水率40以上另行按实际发生的计算。,3、机械挖土工程量：按施工组织设计规定的开挖范围及有关内容计算，计算同人工挖土的方法。,4、机械挖土定额已包括机械挖不到的土方（包括地下室底板下翻梁及承台土方）。,5、机械平整碾压指自然地面平均标高与设计场地标高相差30,cm,以内的原土填、挖、平整。,工程量：场地碾压按图示碾压面积计算,填土碾压按图示尺寸计算,第二节 定额计价,四、基础排水,1、湿土排水：湿土工程量,2、轻型井点：安拆工程量“根”,使用工程量按“套.天”,每50根为一套,天数按施工组织设计要求。,第三节 工程量清单及清单计价,清单子目：3节，分别是土方工程、石方工程、土石方回填；,子目主要有平整场地、挖土方、挖基础土方、挖淤泥流砂、管沟土方、土方回填等,第三节 工程量清单及清单计价,（一）平整场地010101001：,1、工程量清单,（1）适用于建筑场地30,cm,以内的挖、填、找平及其运输,（2）工程内容包括：土方挖、填、场地找平、土方运输,（3）清单项目描述：应描述场地现有及平整后需达到的要求特征。如土壤类别、弃土运距、取土运距,例：平整场地，三类土，弃土运距200米,第三节 工程量清单及清单计价,（4）工程量计算：建筑物首层面积（外墙外边线），地下室和半地下室的采光井应计算面积,（建筑面积不计算）,、落地阳台计算面积（悬挑阳台不计算建筑面积），地上无建筑物的地下停车库按地下停车场外墙外边线计算面积。,例：010101001001平整场地 三类土,弃土运距150米,S=9.846.2461.4M2,分部分项工程量清单,序号,项目编码,项目名称,计量单位,工程数量,1,010101001001,平整场地,三类土，弃土运距150米,M,2,61.4,定额区别,清单项目,可组合主要内容,定额项目,定额编号,工程量计算规则,平整场地,（工程量：建筑物首层面积）,建筑场地挖填厚度30,cm,以内,人工原土找平,12122,建筑物四周放2米,机械平整场地,1-2829,施工组织规定面积,土方挖填,人工,1-79、2325,机械,13034、5966,土方场内外运输,人力车运土,12627,机械运土,16770,单项定额,第三节 工程量清单及清单计价,2、清单计价(报价),组合内容:场地找平、土方挖填、土方运输,第三节 工程量清单及清单计价,根据提供的条件（场地平整，三类土,弃土运距150米），可组合的内容有场地平整、弃土运土。设弃土工程量30,m,3,管理费取20%,利润5%。假设单价采用03版浙江省预算定额的价格,场地平整：,S=(9.84+2)(6.24+2)=97.56,1-21 1.3,元/,m,2,97.561.3=126.83,元 （人工费）,管理费 126,.,832025,.37,利润126,.,8356,.,34,运土,1-26+272 弃土运输 设弃土工程量30,m,3,工程名称,XXXXX,计量单位:,m,2,项目编码 010101001001 工程数量:61.4,项目名称 平整场地 综合单价6.01,序号,定额编号,工程内容,单位,数量,人工,管理,利润,小计,1,2,1-21,1-26+27*2,平整场地,弃土运输150米,m,2,m,3,97.56,30,126.83,168.6,25.37,33.72,6.34,8.43,158.54,210.75,369.29,综合单价计算表,369.2961.46.01元/,m,2,第三节 工程量清单及清单计价,（二）挖土方010101002,1、工程量清单,（1）适用于30,cm,以外竖向挖土或山坡切土，是指设计室外地坪以上的挖土，并包括指定范围的土方运输,（2）项目特征：土壤类别、挖土厚度（按自然地面测量标高至设计地坪标高的平均厚度）、运距,（3）工程量：设计图示体积,（4）工程内容：挖土、土方运输、凿桩头,2、工程量清单计价,根据现场条件、施工方案确定土方平衡、调配，根据土方的平衡情况和地基土质情况及施工方案确定组合内容,第三节 工程量清单及清单计价,（三）挖基础土方010101003,1、工程量清单,（1）适用于建筑物、构筑物的基础基槽基坑开挖（包括人工挖孔桩）,（2）工程内容：,挖土、土方运输、凿桩头,（3）项目特征：土壤类别、基础类型、垫层底面积、挖土深度、弃土运距,例：挖基础土方 桩承台，二类土，垫层1.2*1.2，挖土深度1.6米，弃土5米以内,（4）工程量：,垫层底面积*挖土深度,（工作面放坡等增加工程量在报价时考虑）,垫层底面积:外墙中心线,内墙,垫层,净长线,挖土深度：,垫层底至交付施工场地标高,地面(无交付场地时按自然地面标高),定额区别,第三节 工程量清单及清单计价,例：某房屋工程基础平面及断面如图，一二类土，地下水位-1.1米，室外地坪设计标高-0.15米，交付施工的地坪标高-0.3,m，,基坑回填后余土弃运5,km,计算基础土方开挖工程量,编制工程量清单.,第三节 工程量清单及清单计价,解:基坑开挖的基础类型1-1，2-2，,J-1，,分别列项,断面：1-1,L=（10+9）2-1.16+0.38=31.78,V=31.781.41.3=57.84m3，,湿土,V=31.781.40.5=22.25m3,断面:2-2,L=9-0.72+0.38=7.89,V=7.891.61.3=16.6m3,J-1:,V=2.22.21.33=18.88m3,J-1,垫层宽,11垫层宽,分部分项工程量清单,序号,项目编码,项目名称,计量单位,工程数量,1,010101003001,挖基础土方,二类土,有梁式钢筋砼墙基,基底垫层宽度1.4米,开挖深度1.3米,弃土运距5,km,m,3,5,7.84,2,010101003002,挖基础土方,二类土,有梁式钢筋砼墙基,基底垫层宽度1.6米,开挖深度1.3米,弃土运距5,km,m,3,16.6,3,010101003003,挖基础土方,二类土,钢筋砼柱基,基底垫层2.2*2.2米,开挖深度1.3米,弃土运距5,km,m,3,18.88,清单项目,可组合主要内容,定额项目,定额编号,挖基础土方,挖土,人工,1718；28085,机械,13234、5966,凿桩头,2134138,土方场内外运输,人力车运土,12627,机械运土,16770,人工挖孔桩,第三节 工程量清单及清单计价,2、清单计价,（1）组合内容,第三节 工程量清单及清单计价,例上题：,假设人工单价28元/工日,载重汽车市场价450元/台班,企业管理费为人工费及机械费之和的15%，利润为人工及机械之和的15%，风险为人工及机械之和的8%,第三节 工程量清单及清单计价,解：可组合内容：挖土（干湿土）、运土,挖土工程量：,1-1：,L=(10-1)2+9+0.38+9-2-1-1=32.38m,V,总=32.38（1.4+0.6+1.450.5)1.45=127.94,m3,其中,湿土32.38（1.4+0.6+0.50.5)0.5=36.43,m3,2-2,L=9-0.62+0.38=8.18,V=8.18(1.6+0.6+1.450.5)1.45=34.69 m3,其中,湿土,V=8.18(1.6+0.6+0.50.5)0.5=10.02 m3,J-1 V=(2.2+0.6+1.450.5)21.45+0.2543=54.81 m3,湿土,V=(2.2+0.6+0.50.5)20.5+0.013=13.98 m3,J-1,基础宽,03,浙江定额规则,第三节 工程量清单及清单计价,余土外运:弃土工程量=挖土体积-回填土体积,假设余土：,1-1,V=26.6m,3,2-2 V=6.23 m,3,J-I V=8.3m,3,序号,定额编号,工程内容,单位,数量,人工,材料,机械,管理,利润,风险,小计,1,1-10,人工挖地槽,二类干土,m,3,91.51,566.45,0,0,84.97,56.65,45.32,753.39,2,1-10换,人工挖地槽,二类湿土,m,3,36.43,265.94,0,0,39.89,26.59,21.28,353.7,3,1-67,人工装土,m,3,26.6,105.07,0,0,15.76,10.51,8.41,139.,4,1-69+70*4,自卸汽车运土5,km,m,3,26.6,4.52,0,269.72,41.14,27.42,21.94,364.74,5,小计,941.98,0,269.72,181.76,121.17,96.95,1611.58,工程名称：工程数量 57.84,项目编码 010101003001 综合单价27.86,91.510.22128,0.221281.1836.43,1611.5857.84,第三节 工程量清单及清单计价,第三节 工程量清单及清单计价,（四）土方回填010103002,1、清单,(1)适用场地回填、室内回填、基础回填，包括指定范围内的运输、场内外借土回填的开挖。,(2)工程内容：挖土、装卸、运输、回填、碾压、夯实,(3)工程量：场地回填回填面积*平均回填厚度,室内回填主墙间净面积*回填厚度,基础回填,V,挖-,V,基础及垫层（设计室外地坪以下）,基础放坡增加工程量，考虑在报价中,主墙间净面积：结构厚度在120以上（不含120,mm）,墙体,第三节 工程量清单及清单计价,2、清单计价,组合内容：挖土、人工回填夯实、机械碾压,清单项目,可组合主要内容,定额项目,定额编号,土方回填,挖土,人工,179、7164,机械,13234、9093,人工回填夯实,12325,机械分层碾压、夯实,13031,运土,人力车运土,12627、9495,机械运土,15970、9699,
