第二章 墙体——第二节.ppt

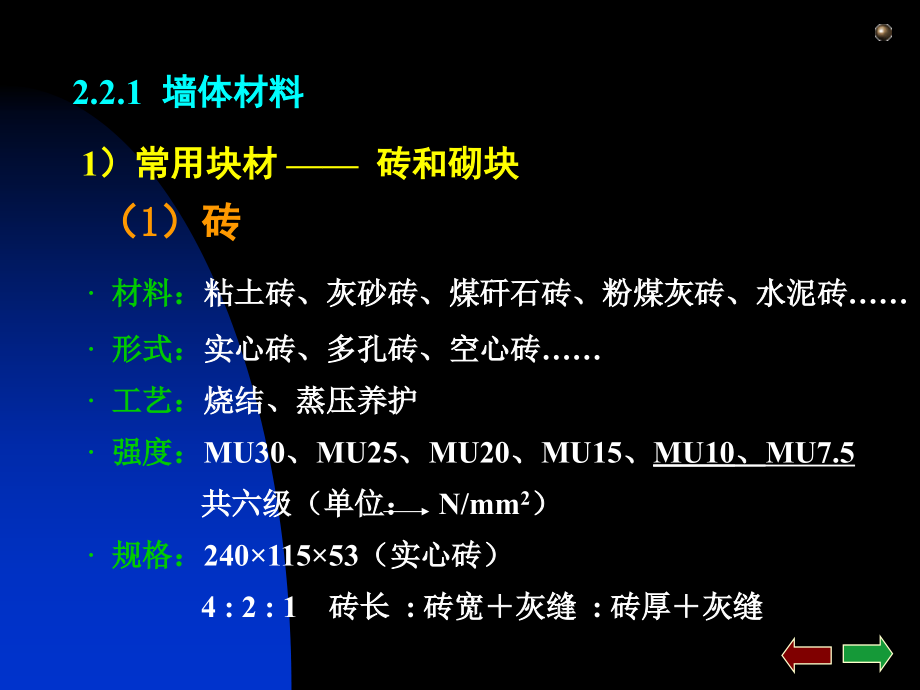

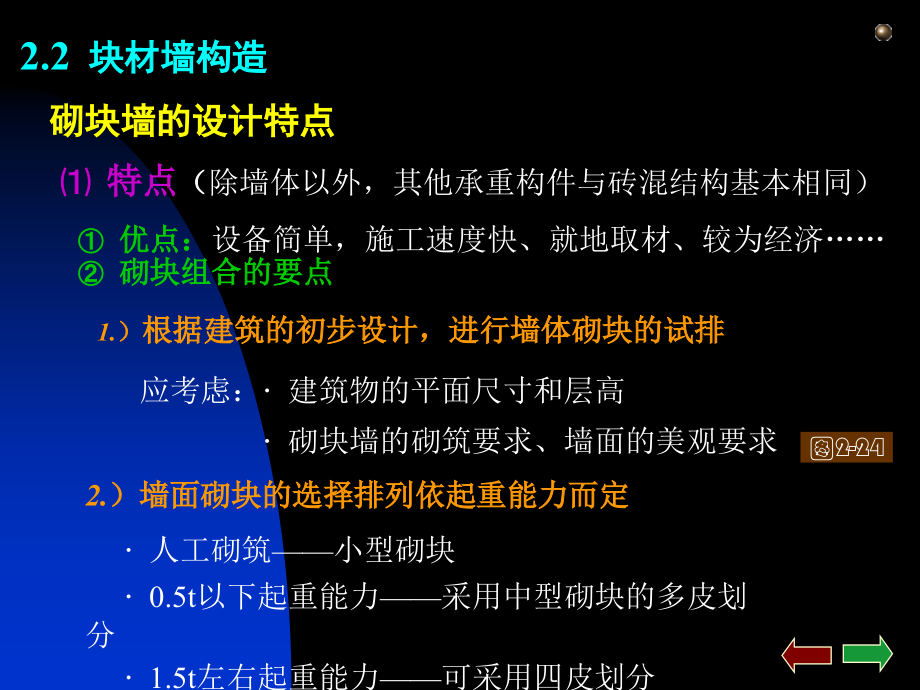

,单击此处编辑母版标题样式,*,2,.,2,块材,墙构造,砌块墙的设计特点,特点,（,除墙体以外，其他承重构件与砖混结构基本相同）,优点：,设备简单，施工速度快、就地取材、较为经济,砌块组合的要点,1.,）,根据建筑的初步设计，进行墙体砌块的试排,应考虑：,建筑物的平面尺寸和层高,砌块墙的砌筑要求、墙面的美观要求,2.,）墙面砌块的选择排列依起重能力而定,人工砌筑小型砌块,0.5t以下起重能力采用中型砌块的多皮划分,1.5t左右起重能力可采用四皮划分,图2-24,2.2,.1,墙体,材料,1,）常用块材,砖,和砌块,（1）砖,材料：,粘土砖、,灰砂,砖、煤矸石砖、粉煤灰砖、水泥砖,形式：,实心砖、多孔砖、空心砖,工艺：,烧结、蒸压养护,强度：,MU30、MU25、MU20、MU15、,MU10、MU7.5,共六级（单位：,N/mm,2,）,规格：,24011553,（实心,砖,）,4:2:1,砖长,:,砖宽灰缝,:,砖厚灰缝,烧结普通砖,定义：,各种烧结实心砖,材料：,粘土、粉煤灰、煤矸石、页岩等,分类：,普通砖、装饰砖,粘土砖,材料：,粘土+页岩+煤矸石,优点：,强度、耐热、防火、抗冻性高,缺点：,占农田，住宅禁用,页岩砖,材料：,页岩+煤矸石,优点：,接近粘土砖,页岩是经过风化沉积的粘土,蒸压粉煤灰砖,材料：,粉煤灰、石灰、石膏和细集料,工艺：,压制+蒸养,优点：,强度高、稳定,缺点：,抗冻、抗干湿交替性能差,不能用于长时间受热、流水冲刷,、急冷急热、酸碱侵蚀的部位,蒸压灰砂砖,材料：,石灰、砂子,工艺：,压制+蒸养,优点：,承重、隔声、蓄热性能较好,缺点：,不能用于长时间受热、流水冲刷,、急冷急热、酸碱侵蚀的部位,烧结空心砖,材料：,粘土、页岩、煤矸石,工艺：,焙烧,孔洞：,孔洞率35%，水平孔,用途：,非承重墙，不能用于地下,或防潮层以下部位,烧结多孔砖,材料：,粘土、页岩、煤矸石,工艺：,焙烧,孔洞：,15%孔洞率30%，,尺寸小而多,用途：,非承重墙，不能用于地下,或防潮层以下部位,（2）,砌块,材料：,砼、加气砼、各种工业废料、粉煤灰、煤矸石,形式：,分,小型,、,中型,、大型,砌块,又分,空心砌块和实心砌块,规格：,小型：,115,H,380,中型：,380,H,980,居多,大型,：,H,980,2）胶结材料,砂浆,砌筑砂浆 =胶结材料+细骨料+水,石灰砂浆：石灰（膏）+砂+水,气硬性材料,（强度,低,、防潮,差、和易性好,）,水泥砂浆：水泥+砂+水,水硬性材料,（强度高、防潮,好,）,混合砂浆：石灰水泥+砂+水（和易性好）,强度标号：,M15、M10、M7.5、,M5、M2.5、M1,、M0.4,共 七级,2,.,2.2,组砌,方式,1）砖墙的组砌,砌筑要求,砌筑方式,横平竖直、,错缝搭接,、避免通缝、砂浆饱满、薄厚均匀,实体墙：,（丁砖、顺砖）,图2-4,空斗墙：,有眠空斗墙,、无眠空斗墙,隔一皮斗砖砌一皮眠砖，即：一斗一眠,隔二皮斗砖砌一皮眠砖，即：二斗一眠（依此类推）,图2-5,空斗墙多用于非抗震地区三层以下的民用建筑,2）,砌块墙的,组,砌,（排列,砌筑,灰缝处理）,中型砌块两边设有封闭式灌浆槽，应使竖缝填灌密实，横缝,砌筑饱满，且上下皮砌块应做到孔对孔，肋对肋,墙交角处也应采用搭接处理（纵横与左右搭接相结合）,优先选择大规格砌块，局部可用,普通砖嵌缝,，以减少砌块,类型，但,主砌块应占70%以上,错缝搭接，搭接长度块高的1/3，且150mm,长度不足时，加设26钢筋网片，且伸过搭接竖缝300mm,采用M5砂浆砌筑,水平灰缝、垂直灰缝宽1520mm（小型；1015）,缝宽大于30mm时，用C20细石砼灌实,图2-26,图2-27,2,.,2,.,3,墙,体,的尺,度,1）,墙厚,取决于结构要求、功能性质、砖的规格,灰缝宽度：,10mm（允许在812mm间浮动）,常用厚度：,24墙（240）、12墙（115）、18墙（178）,37墙（365）、50墙（490）,2）,洞口与墙段尺寸,洞口尺寸：,窗洞通常取,3M,，门洞通常取,基本模数,窗洞的常见尺寸,：1200、1500、1800,门洞的常见尺寸,：700、800、900、1000、1100、1200,墙段尺寸：,以砖模125mm为基础,当L1.5m后，不再考虑砖模数,门垛常用尺寸：,120、180、240,2,.,2,.,4,墙,身,的细部构造,墙脚构造,墙身防潮,1.,）,作用,隔绝室外雨水及地下毛细水对墙身的影响,图2-6-2,2.,）防潮层的位置,地坪结构层使用,不透水材料,（如：砼、钢筋砼）,位于,-0.060m,处，且应高于室外地面150mm,地坪结构层使用,透水材料,（三合土、或空铺地面）,位于,+0.060m,处，也应高于室外地面150mm,室内地坪出现高差或室内地平低于室外地面时,应设“,一道垂直防潮层+两道水平防潮层,”形成封闭,图2-8,（防潮层的位置与,底层地坪的位置以及结构层的材料,有关）,3.,）,水平防潮层的做法,防水砂浆,：2025厚，1:2的水泥砂浆 35%的防水剂，,或用防水砂浆砌砖23皮,配筋细石砼,：60厚（或120mm厚）细石砼,纵向配36（或38）；筋横向配4300筋,油毡,：找平后，做一毡二油（或干铺一层油毡）,油毡搭接长度100mm，并应宽出找平层10mm,4.,）,垂直防潮层做法,室内：采用水泥砂浆打底的墙面抹灰,室外：找平后，冷底子油一道，热沥青两道,或采用防水砂浆抹灰,当,墙脚采用不透水材料,或,设有钢筋砼地梁,时，,不设水平防潮层,规律：,砂浆的厚度一般控制在25厚以内，以1520厚,为多，基面为松散材料时，可做到30厚,细石砼的厚度一般为4045,规律：,各种卷材的基面必须做找平层,规律：,找平用砂浆均为1:3的水泥砂浆,厚1520,兼作面层时可用1:2或1:2.5，厚仍为1520,勒脚,1.,）,作用：,防水、防碰撞、装饰,图2-9-1,2.,）,做法：,石砌勒脚,贴面勒脚,抹灰勒脚 1:3水泥砂浆20厚，1:2水刷石,或1:2.5水泥砂浆抹面,散水,外墙四周,的地面需,向外倾斜做坡,1.,）,作用,保护,墙基,不受雨水的侵蚀,2.,）,宽度,6001000mm,（且较,自由落水的屋檐宽出200mm,）,湿陷性黄土地区，屋面为,无组织排水,时，,高度,8m,时，宽度宜为,1.5m,；,高度8m时，每,增高4m宜增宽250mm,且,2.5m,；,3.,）,坡度,35%,，且,外缘,略高于平整后的场地（,高出3050mm,）,4.,）,散水的做法,一般采用现浇砼，,垫层,设150mm厚的灰土或300mm厚素土,垫层外缘应超出散水,和建筑外墙基底外缘300mm,每12m以内设,伸缩缝,（10mm宽）,沿墙做,通长缝,（10mm宽），1:1沥青砂浆嵌缝,生态,建筑中，散水是重点处理部位,图2-10,图2-2-11,外墙周围的排水处理,（降雨量900的地区,仅设散水,，降雨量,900的,应设明沟）,1.,）,明沟,：,作用：排水、保护墙基,做法：（同散水）现浇或砖砌（石砌），沟内找坡0.51%,图2-13,2.,）,暗沟：,用带孔预制砼盖板覆盖,门窗洞口构造,门窗,过梁,构造,1.,）,作用,支承洞孔上部砌体所传来的各种荷载，并将这些,荷载传给窗间墙,2.,）,过梁的,做法形式,平拱砖过梁 洞口宽1.2 m；（用于无不均匀沉降发生时）,起拱1/50，使用M7.5的砖，M5的砂浆砌筑,两段下部伸入墙内2030mm,钢筋砖过梁 洞口宽2 m,2030mm厚砂浆配36120mm筋,（设于第一、二皮砖之间或第一皮砖下）,M,5,的砂浆砌57皮砖（1/4跨宽）,墙内搭接240mm,钢筋砼过梁,分 现浇和预制，可带窗套或窗楣板,洞口宽不限；墙内搭接240mm,截面为矩形或L形,高与砖的皮数相适应,（,60、120,）,图2-15,图2-16,图2-17,窗台,泄水构件,1.,）,作用,为避免雨水聚集窗下并侵入墙身，且避免雨水沿窗下,槛向室内渗透,2.,）,做法,要点：“密闭、3%坡度、滴水”,a.砖砌窗台：顶砌一皮砖，水泥砂浆抹面或做贴面,侧砌一层砖，水泥砂浆勾缝,b.预制窗台：钢筋砼或水磨石,（悬挑窗台：挑出60，每侧宽出洞口120，必须做滴水,c.木质窗台：用于室内,图2-18-1,生态,建筑中，窗台是重点处理部位,图2-18,图2-20,3,）,墙身,加固措施,门垛与壁柱,门垛,用以保证墙体稳定和门框安装。常用尺寸：,120、240,壁柱,承集中荷载，稳定墙身；凸出,120、240；宽370、490,圈梁的作用,圈梁的位置,圈梁设计要点,圈梁的,做法,圈梁,位置,1.,）,单层：,（24墙）檐口高,58m,，设,一,道圈梁,檐口高,8m,时，,中间增设一,道圈梁,2.,）,多层：,（24墙）三层以下的建筑，,檐口标高处,设一道圈梁,四层以上，67度区，隔层设一道,89度区每层设一道,地基不好时，需设地圈梁,圈梁的作用,1.,）,加强墙体稳定性,2.,）,加强房屋的整体刚度,3.,）,提高建筑的抗震能力,4.,）,抗建筑的不均匀沉降,圈梁设计要点,1.,）,间距,应符合抗震规范，一般14m,2.）,断面,宽：同墙厚（或2/3墙厚）,高：,120（常见180、240）,3.,）,标高,圈梁与,板面,处于同一标高或,紧靠板底,4.,）,连接,可与结构梁或过梁合并，但必须与构造柱整浇,圈梁的,做法,1.,）,钢筋砖圈梁,（用于非抗震地区）,M5砂浆砌砖46皮；上下层各设26120mm,2.）,钢筋混凝土圈梁,宽：同墙厚（或2/3墙厚）,高：,120（常见180、240）,配筋：,主筋 48筋（上下层分设）,箍筋 6250mm,3.,）,附加圈梁,必须交圈封闭，否则应设附加圈梁（同截面过梁）,附加圈梁的条件：L1000mm；L2h,构造柱,作用,构造柱与圈梁整浇形成,空间骨架,，提高建筑的,整体刚度,与墙体,稳定性,，提高,抗震能力,位置,1.,）,外墙四角；较大洞口两侧；大房间内外墙交接处,2.,）,错层部位横墙与外纵墙交接处,3.,）,楼、电梯间四个角,*,4.,）,层高超过3m时，78度地区外墙每8m设一道,9度地区外墙每4m设一道,层高超过6m时，78度地区外墙每4m设一道,图2-22,做法,1.,）,主筋：412；箍筋:46250mm；断面240180,2.,）,建筑四角的构造柱可适当加大截面和配筋,3.,）,墙体留五进五退马牙槎，砌墙后，现浇构造柱,4.,）,墙体每高500mm，26筋（筋伸入墙内1m）与墙体拉结,5.,）,可不单独设基础，但应有500mm的埋深，或锚入浅,于500mm的基础梁内,*,6.,）,在圈梁上下1/6层高或450范围箍筋加至100,图2-22-2,构造柱的位置、做法应以结构设计为主,空心砌块墙墙芯柱,1.,）,采用混凝土空心砌块时，在四角、外墙转角、楼梯四角设,2.,）,C15混凝土填孔，插通长钢筋,全顺式12墙,两平一侧式18墙,一丁一顺式24墙,一砖厚空斗墙较一砖厚实体墙省砖22%38%,为了保证墙角部位的坚固性，并且便于门窗的安装，建筑物的转角及洞口部位应采取实砌的方式进行加强,某体育馆外墙，毛细水高度可达2米,墙面被雨水侵蚀污染,自一至十二层有压水冲击散水试验表明，水的回溅高度均不超过65厘米。,檐口水的回溅高度是否随檐口高度的增加而增高？,右下图可以看出，夏季某日下午五时左右，有绿叶覆盖的灰墙面为32，裸露处为46，最大温差为14,冬季，叶片脱落，枝藤吸附于墙面，粗糙凸凹，可减少热的流失,规律：,外墙上的出挑构配件，必须做滴水处理,规律：,滴水槽适用于水量较小时,水量较大时，滴水应尽量做到“嘴尖皮薄”,
