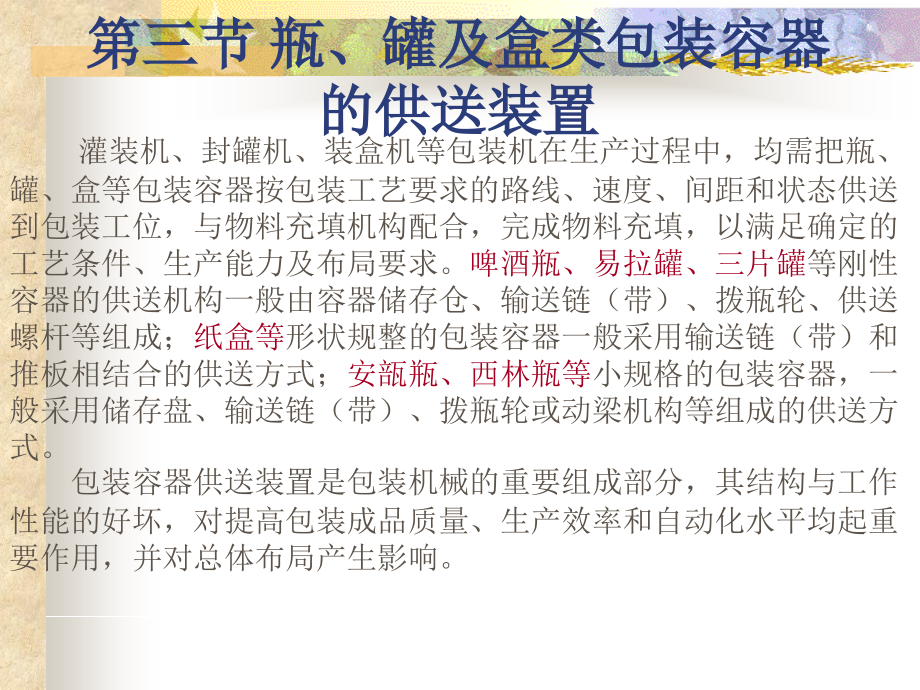

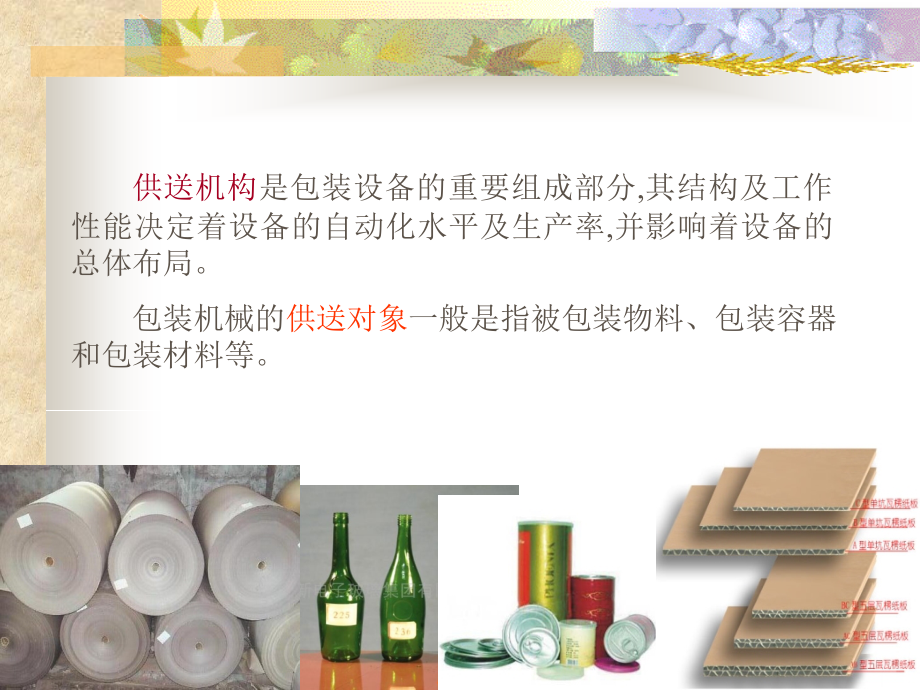

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,供送机构,是包装设备的重要组成部分,其结构及工作性能决定着设备的自动化水平及生产率,并影响着设备的总体布局。,包装机械的,供送对象,一般是指被包装物料、包装容器和包装材料等。,灌装机、封罐机、装盒机等包装机在生产过程中，均需把瓶、罐、盒等包装容器按包装工艺要求的路线、速度、间距和状态供送到包装工位，与物料充填机构配合，完成物料充填，以满足确定的工艺条件、生产能力及布局要求。,啤酒瓶、易拉罐、三片罐,等刚性容器的供送机构一般由容器储存仓、输送链（带）、拨瓶轮、供送螺杆等组成；,纸盒等,形状规整的包装容器一般采用输送链（带）和推板相结合的供送方式；,安瓿瓶、西林瓶等,小规格的包装容器，一般采用储存盘、输送链（带）、拨瓶轮或动梁机构等组成的供送方式。,包装容器供送装置是包装机械的重要组成部分，其结构与工作性能的好坏，对提高包装成品质量、生产效率和自动化水平均起重要作用，并对总体布局产生影响。,第三节 瓶、罐及盒类包装容器,的供送装置,三、辊式供送装置,四、星形拨轮供送装置,（一）典型星形拨轮供送装置,图,3-41,所示为连续式装盒机中玻璃瓶星形拨轮供送装置，主要由齿形拨轮,1,、输送链带,2,、星形拨轮,3,、主传送链带,4,和固定的圆钢导轨,5,等组成。一般可根据被包装物品的大小及包装盒子的外廓尺寸，在一定范围内分别调整放瓶挡板及放盒夹板的间距，以提高该机的通用能力。星形拨轮可与其他供送装置相配合，实现容器的分隔、转位和供送。,图,3-41,星形拨轮供送装置,1-,齿形拨轮,2-,输送链带,3-,星形拨,轮,4-,主传送链带,5-,固定导轨,五、螺杆式供送装置,分件供送螺杆装置可将呈规则或不规则排列的成批包装容器，如：圆柱形、棱柱形以及其他形状的金属或非金属容器，按照给定的工艺要求，完成增距、减距、分流、合流、升降、起伏、转向或翻身等动作，分批或逐个供送到包装工位。,目前，为更好适应包装容器的变化和大幅度提高设备的生产能力，螺杆式供送装置正向多样化和高速化发展，并不断拓展其在充填、灌装、封口、贴标、计量、检测和自动包装线等方面的应用领域。,（一）,螺杆式供送装置的基本类型,根据螺杆的螺距、结构和布局的不同，供送螺杆装置可分为,等螺距螺杆供送、变螺距螺杆供送和特种变螺距螺杆,供送三种类型。,1,等螺距螺杆供送装置,图,3-45,水平等螺距螺杆供送装置 图,3-46,垂直等螺距螺杆,供送装置,1-,理瓶存槽,2-,供送螺杆,1-,主动链轮,2-,供送螺杆,3-,输送链带,4-,侧向导轨,3-,壳体,4-,空罐,2,变螺距螺杆供送装置,
