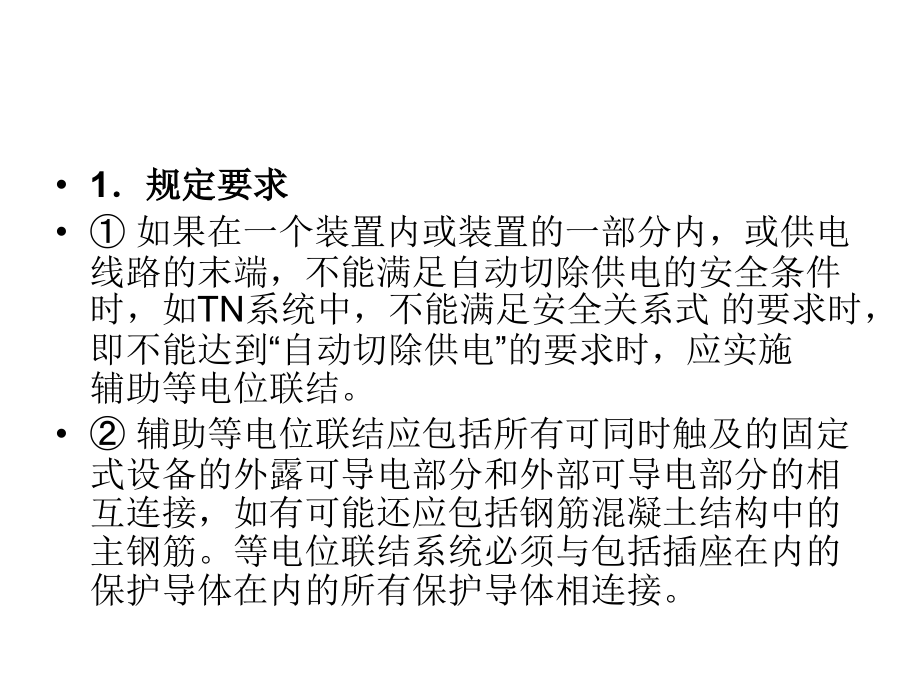

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,辅助等电位,联结,1,规定要求,如果在一个装置内或装置的一部分内，或供电线路的末端，不能满足自动切除供电的安全条件时，如,TN,系统中，不能满足安全关系式 的要求时，即不能达到“自动切除供电”的要求时，应实施辅助等电位联结。,辅助等电位联结应包括所有可同时触及的固定式设备的外露可导电部分和外部可导电部分的相互连接，如有可能还应包括钢筋混凝土结构中的主钢筋。等电位联结系统必须与包括插座在内的保护导体在内的所有保护导体相连接。,如对辅助等电位联结的有效有怀疑，必须证实同时触及外露可导电部分和外部可导电部分之间的电阻,R,满足如下条件：,R50/I,n,；,I,n,为保护电器的动作电流，（,A,）；对剩余电流动作保护器来说是额定剩余动作电流,I,n,mA10,-3,；对过电流保护电器来说为,5S,以内的动作电流,A,。,连接两个外露可导电部分的辅助等电位联结的导线的截面积可为不小于接至该两个外露可导电部分的较小保护导体的截面,连接外露可导电部分与装置外可导电部分的辅助等电位联结的导线的截面积可为不小于接至该外露可导电部分的保护导体截面的一半。不小于该场所内总保护接地线截面的一半。,辅助等电位联结可利用诸如金属构件那样的永久性的装置外可导电部分，或采用辅助导体，也可兼而用之。供电电缆外护物或电缆组成部分以外的每根保护导体做辅助等电位联结的导体时，单芯绝缘导线最小截面，无机械保护时，,2.5mm,2,有机械保护时，,4mm,2,.,2.,辅助等电位联结的设置,辅助等电位联结应以所有可触及的固定设备的外露可导电部分为中心，设置辅助等电位联结端子。与这个固定设备的外露可导电部分，如,M2,，可同时触及（,2.5 m,以内）的所有的零电位的金属物体进行联接。包括：,M1,的外露可导电部分；水管等外部可导电部分；地面结构钢筋；墙内钢筋水泥混凝土结构钢筋；插座的保护导体在内的所有保护导体；,M1,也如此连接。,3,辅助等电位联结作用,辅助等电位联结要求在保护电器切除供电前，同时触及的外露可导电部分和外部可导电部分之间的电压不大于,50V,。,C:Documents and Settings,gzhao,My DocumentsMy Pictures,等电位连接 辅助,bmp.bmp,
