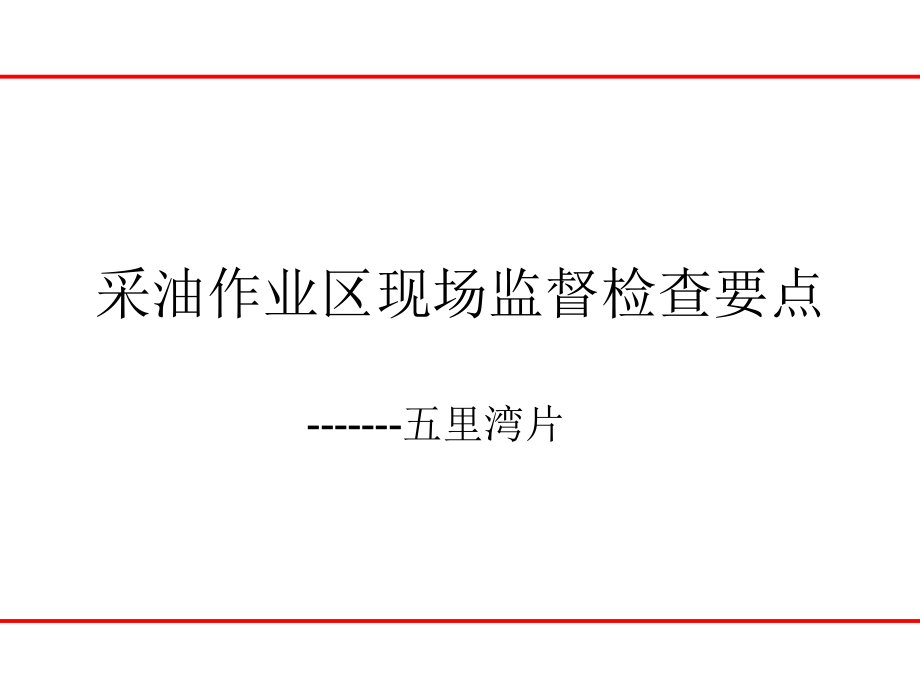

采油作业区现场监督检查.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,采油作业区现场监督检查要点,-,五里湾片,前言,采油现场监督检查要点,是为贯彻第三监督站,2141,工作思路，规范安全监督人员日常采油现场监督检查标准、促进安全监督水平、实现本质化安全，对现场监督检查前和过程中存在的隐患和执行标规进行说明，对关键环节控制要点进行明确界定，由于经验不足、难免存在失误，请批评指正。,采油场所环保监督工作程序,监督准备,编制计划、检查表,采油场所,不符合项处理,记录归档,风险分析,一般不符合项：通报现,场负责人立即整改；严,重不符合项：立即叫停；,否则报告上级进行处理。,采油井场检查,接转站检查,采油场所环保监督工作程序,1,依据,长庆油田公司开发区域内水源保护、井场环保标准化建设管理办法,长庆油田公司环境保护管理办法,长庆油田公司安全环保监督管理办法,长庆油田公司安全环保监督工作程序及惩处管理规定,相关规章制度,采油场所环保监督工作程序,2,监督准备,制定计划与安排，结合生产实际编制,采油生产场所环保监督检查记录表,3,监督实施,井场值班房,电器线路敷设符合规定，卫生清洁，物品摆放整齐，符合规范；房屋内没有易燃易爆及有毒物品；住人房和燃气炉必须人气分离；,安全环保管理制度及操作规程,有符合本岗位的安全环保管理制度。如：用气、用电、用煤、危险化学品、外来人员进站管理，安全教育、登记等安全管理制度；所有设备设施有相应的操作规程或标准操作程序；,凝析液管理,分液包池放空安全操作、凝析液安全处理,石油天然气工程设计防火规范,GB50183-2004 6.8.7,火炬设置应符合下列要求：,1,火炬的高度，应经辐射热计算确定，确保火炬下部及周围人员和设备的安全。,2,应有防止回火的措施。,3,火炬应有可靠的点火设施。,4,距火炬筒,30m,范围内，严禁可燃气体放空。,石油天然气安全规程,AQ2012-2007 5.6.4,油气井井场、计量站、集输站、集油站、集气站应有醒目的安全警示标志，建立严格的防火防爆制度。,监督检查在岗工作人员时，最基本的检查内容如图示内容。,石油天然气工程设计防火规范,GB50183-2004 4.0.8,火炬和放空管宜位于石油天然气站场生产区最小频率风向的上风侧，且宜布置在站场外地势较高处。火炬和放空管与石油天然气站场的间距：火炬由本规范第,5.2.1,条确定；放空管放空量等于或小于,1.2104m3/h,时，不应小于,10m,；放空量大于,1.2104m3/h,且等于或小,4104m3/h,时，不应小于,40m,。,石油天然气安全规程,AQ2012-2007 5.7.2.8,储油罐,储油罐安全附件应经校验合格后方可使用；,储油罐液位检测应有自动监测液位系统，放水时应有专人监护；,储油罐应有溢流和抽瘪预防措施，装油量应在安全液位内，应单独设置高、低液,位报警装置；,5000m3,以上的储油罐进、出油管线应装设韧性软管补偿器；,浮顶罐的浮顶与罐壁之间应有两根截面积不小于,25mm2,的软铜线连接；,储油罐应有符合设计的防雷、防静电接地装置，每年雷雨季前对其检测合格并备案；,1000m3,及以上的储油罐顶部应有手提灭火器、石棉被等；,罐顶阀体法兰跨线应用软铜线连接完好。,石油天然气安全规程,AQ2012-2007,6.5.8,地上立式油罐组应设防火堤，位于丘陵地区的油罐组，当有可利用地形条件设置导油沟和,事故,存油池时可不设防火堤。卧式油罐组应设防护墙。,6.5.9,油罐组防火堤应符合下列规定：,1,防火堤应是闭合的，能够承受所容纳油品的静压力和地震引起的破坏力，保证其坚固和稳定。,2,防火堤应使用不燃烧材料建造，首选土堤，当土源有困难时，可用砖石、钢筋混凝土等不燃烧材料砌筑，但内侧应培土或涂抹有效的防火涂料。土筑防火堤的堤顶宽度不小于,0.5m,。,6.5.14,五级站内，小于等于,500m3,的丙类油罐，可不设防火堤，但应设高度不低于,1.0m,的防护墙。,石油天然气安全规程,AQ2012-2007,5.7.2.3,原油计量工作人员,不应穿钉鞋和化纤衣服上罐；,上罐应用防爆手电筒，且不应在罐顶开闭；,每次上罐人数不应超过,5,人；,计量时应站在上风方向并轻开轻关油口盖子；,量油后量抽尺不应放在罐顶；,应每日对浮顶船舱进行全面检查；,雨雪天后应及时排放浮顶罐浮船盘面上的积水。,采油现场内，外输泵房、罐区、阀组间等应依据,石油天然气安全规程,AQ2012-2007 7.2.2.4,易燃、易爆场所应按规定设置可燃气体检测报警装置，并定期检定。并保障通风设备的完好运行。,输油泵房等密闭房间,石油天然气安全规程,AQ2012-2007 8.9.2,甲、乙、丙类液体储罐区及露天生产装置区灭火器配置，应符合下列规定：,1,油气站场的甲、乙、丙类液体储罐区当设有固定式或半固定式,消防,系统时，固定顶罐配置灭火器可按应配置数量的,10,设置，浮顶罐按应配置数量的,5,设置。当储罐组内储罐数量超过,2,座时，灭火器配置数量应按其中,2,个较大储罐计算确定；但每个储罐配置的数量不宜多于,3,个，少于,1,个手提式灭火器，所配灭火器应分组布置；,2,露天生产装置当设有固定式或半固定式,消防,系统时，按应配置数量的,30,设置。手提灭火器的保护距离不宜大于,9m,。,消防亭,石油天然气安全规程,AQ2012-2007 6.8.1,可能超压的下列设备及管道应设安全阀：,1,顶部操作压力大于,0.07MPa,的压力容器；,2,顶部操作压力大于,0.03MPa,的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽直接通入另一蒸馏塔者除外）；,3,与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口；,4,可燃气体或液体受热膨胀时，可能超过设计压力的设备及管道。,压力容器安全技术监察规程,第,146,条,固定式压力容器上只安装一个安全阀时，安全阀的开启压力,Pz,不应大于压力容器的设计压力,P,，且安全阀的密封试验压力,Pt,应大于压力容器的最高工作压力,Pw,，即：,PzP,Pt,Pw,固定式压力容器上安装多个安全阀时，其中一个安全阀的开启压力不应大于压力容器的设计压力，其余安全阀的开启压力可适当提高，但不得超过设计压力的,1.05,倍。,石油天然气安全规程,AQ2012-2007 5.7.2.7,输油泵房,电动往复泵、螺杆泵和齿轮泵等容积式泵的出口管段阀门前，应装设安全阀,(,泵本身有安全阀者除外,),及卸压和联锁保护装置；,泵房内不应存放易燃、易爆物品，泵和不防爆电机之间应设防火墙。,石油天然气安全规程,AQ2012-2007 5.8.4.1.3,定期巡回检查设备、设施，各种操作压力、液位应符合规定要求，保证机泵、电气设备应有接地线，并执行电气检查维护等电气安全操作规程。,压力容器安全技术监察规程,第,120,条,压力容器操作人员应持证上岗。压力容器使用单位应对压力容器操作人员定期进行专业培训与安全教育，培训考核工作由地、市级安全监察机构或授权的使用单位负责。,第,131,条,在用压力空器，按照,在用压力容器检验规程,压力容器使用登记管理规则,的规定，进行定期检验、评定安全善和办理注册 登记。,第,133,条,投用首次内外部检验周期一般为,3,年。以后的内外部检验周期，由检验单位要根据前次内外部检验情况与使用单位协商确定后报当地安全监察机构备案。,石油天然气工程设计防火规范,GB50183-2004,6.1.13,总变（配）电所，变（配）电间的室内地坪应比室外地坪高,0.6m,。,6.1.14,站场内的电缆沟，应有防止可燃气体积聚及防止含可燃液体的污水进入沟内的措施。电缆沟通入变（配）电室、控制室的墙洞处，应填实、密封。,石油天然气安全规程,AQ2012-2007 5.8.1,注水,5.8.1.1,注水作业现场应设置安全警示标识。,5.8.1.2,注水设备上的安全防护装置应完好、可靠，设备的使用和管理应定人、定责、安全附件应定期校验。,5.8.1.3,注水泵出口弯头应定期进行测厚。法兰、阀门等连接要牢固，发现刺、渗、漏应及时停泵处理。严禁超压注水。,5.8.1.4,应控制泵房内的噪声。,5.8.4.5.1,皮带轮防护罩应安装牢固，各联接部位应无松动、无泄漏,石油天然气安全规程,AQ2012-2007 5.8.4.3,井口油、套压表应安装防冻装置。井场平整、清洁，井场周围留有一定宽度的安全防护带。,长庆油田分公司开发区域内水源保护、井场环保标准化建设管理办法,第七条第,1,款、井场设备布局合理，安装稳定，运行正常，无跑、冒、滴、漏现象，抽油机等设备要干净见本色。井场内外无污油、无垃圾。第,6,款、禁止井场直接脱水，禁止在运输过程中脱水，含水原油统一拉至集中处理站脱水，污油池的污油要及时回收，严防污油流入水源。,长庆油田分公司环境保护管理办法,第,8,条、对于井场损坏的环保设施，要及时维修，保证良好运行。,石油与石油设施雷电安全规范,GB 15599-95 4.6,管路,4.6.1,输油管路可用其自身作接闪器，其法兰、阀门的连接处，应设金属跨接线。当法兰用,5,根以上螺栓连接时，法兰可不用金属线跨接，但必须构成电气通路。,跨接线,污油池打油泵,石油天然气钻井、开发、储运、防火防爆安全生产管理规定,SY25-1994,4.2.2,井场所用的动力线及照明线应绝缘良好。不应使用裸线划用照明线代替动力线，所有电线应架空。,爆炸和火灾危险环境电力装置设计规范,GB50058-924.3.4,在火灾爆炸危险环境中，应使用防爆电气设备。,石油天然气钻井、开发、储运、防火防爆安全生产管理规定,SY25-1994 8.7.4,开炉前烟道挡板、防爆门、入孔、看火孔、安全阀、压力表、液位计、温度测量仪表和报警装置等安全附件应齐全。紧急放空管线应畅通，每年应检查试通,1,2,次。放空阀门、燃料油阀门开启灵活；放空油池周围,30,内不应有易燃易爆物品。放空孔应保持有,0,。,5,以上的水封。,8.7.5,点火前用蒸汽或空气向炉膛内吹扫，然后先点火后送油（气），运行中火嘴熄灭，应立即关闭燃料油阀。,8.7.6,运行中，操作人员应进行如下检查：,燃烧器的燃烧情况；,火嘴不偏斜，火焰不燎管；,炉膛温度不局部过热；,原油出炉温度符合工艺要求且平稳；,原油进、出米压力符合工艺要求且平衡，流量分配合理、平稳；,炉管无异常现象；,安全附件无异常现象。,
