采用坩埚电阻炉熔化铝合金.pps

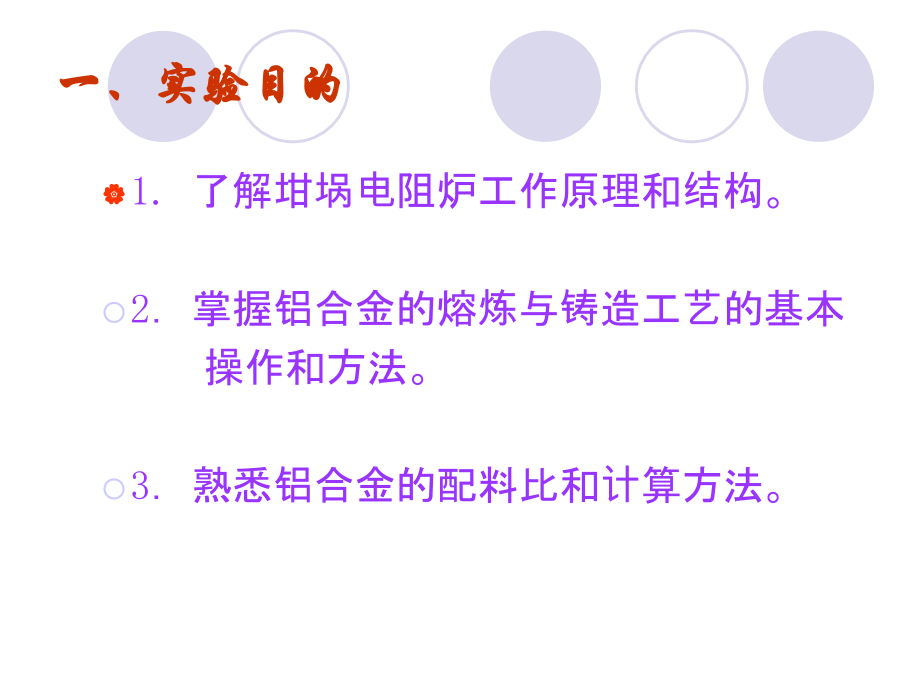

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,采用坩埚电阻炉熔化铝合金,主讲教师：,一、实验目的,1.,了解坩埚电阻炉工作原理和结构。,2,掌握铝合金的熔炼与铸造工艺的基本,操作和方法。,3,熟悉铝合金的配料比和计算方法。,二、实验原理,1.,合金元素在铝中的溶解,元素的溶解与其性质有着密切的关系，受添加元素固态结构结合力的破坏和原子在铝液中的扩散速度控制。,2,铝合金熔体的净化,熔体净化的目的：熔体净化就是利用物理化学原理和相应的工艺措施，除去液态金属中的气体、夹杂和有害元素，以便获得纯净金属熔体的工艺方法。,熔体净化方法：熔体净化方法包括传统的炉内精炼和后来发展的炉外净化。铝合金熔体净化方法按其作用原理可分为吸附净化和非吸附净化两种基本类型。吸附净化是指通过铝熔体直接与吸附体（如各种气体、液体、固体精炼剂及过滤介质）相接触，使吸附剂与熔体中的气体和固体氧化夹杂物发生物理化学的、物理的或机械的作用，达到除气、除杂的目的。属于吸附净化的方法有吹气法、过滤法、熔剂法等。非吸附净化是指不依靠向熔体中加吸附剂，而是通过某种物理作用（如真空、超声波、密度差等），改变金属,-,气体系统或金属,-,夹杂物系统的平衡状态，从而使气体和固体夹杂物从铝熔体中分离出来。属于非吸附净化方法有静置处理、真空处理、超声波处理等。,3,铝合金铸坯成型,铸坯成型是将金属液铸成形状、尺寸、成分和质量符合要求的锭坯。一般而言，铸锭应满足下列要求：,铸锭形状和尺寸必须符合压力加工的要求，以避免增加工艺废品和边角废料；,坯料内外不应该有气孔、缩孔、夹渣、裂纹及明显偏析等缺陷，表面光滑平整；,坯锭的化学成分符合要求，结晶组织基本均匀。,铸锭成型方法目前广泛应用的有块式铁模铸锭法、直接水冷半连续铸锭法和连续铸轧法等。,三、实验设备及材料,1.,熔炼炉及准备,（,1,）铝合金熔炼可在电阻炉、感应炉、油炉、燃气炉中进行，易偏析的中间合金在感应炉熔炼为好，而易氧化的合金在电阻炉中熔化为宜，本实验采用,SG-5-10,井式坩埚电阻炉。,（,2,）铝合金熔炼一般采用铸铁坩埚、石墨粘土坩埚、石墨坩埚，也可采用铸钢坩埚。本实验采用石墨粘土坩埚。,（,3,）新坩埚使用前应清理干净及仔细检查有无穿透性缺陷，坩埚要烘干、烘透才能使用。,（,4,）浇铸铁模及熔炼工具使用前必须除尽残余金属及氧化皮等污物，经过,200,300,预热并涂以防护涂料。涂料一般采用氧化锌和水或水玻璃调合。,（,5,）涂完涂料后的模具及熔炼工具使用前再经,200,300,预热烘干。,2,实验材料,（,1,）配制合金的原材料见表,1,。,表,1,配制铝合金的原材料,材料名称,材料牌号,用,途,铝锭,Al99.7,配制铝合金,镁锭,Mg99.80,配制铝合金,锌锭,Zn-3,以上,配制铝合金,电解铜,金属铬,Cu-1,JCr1,配制铝铜中间合金,配制铝铬中间合金,电解金属锰,DJMn99.7,配制铝锰中间合金,（,2,）配制铝,-,铜、铝,-,锰、铝,-,铬中间合金时，先将铝锭熔化并过热，再加入合金元素，试验中主要采用的中间合金如表,1-2,。,表,2,实验所采用的中间合金,中间合金名称,组元成分范围,/%,熔点,/,特性,铝铜中间合金锭,48,52 Cu,575,600,脆,铝锰中间合金锭,铝铬中间合金锭,9,11,Mn,2,4 Cr,780,800,750,820,不脆,不脆,3.,熔剂及配比,铝合金常用熔剂包括覆盖剂、精炼剂和打渣剂，主要由碱金属或碱土金属的氯盐和氟盐组成。本实验采用,50%NaCl+40%KCl+6%Na,3,AlF,6,+4%CaF,2,混合物覆盖，用六氯乙烷（,C,2,Cl,6,）除气精炼。,4.,合金的配料,配料包括确定计算成分，炉料的计算是决定产品质量和成本的主要环节。配料的首要任务是根据熔炼合金的化学成分，加工和使用性能确定其计算成分，其次是根据原材料情况及化学成分，合理选择配料比。最后根据铸锭规格尺寸和熔炉容量，按照一定程序正确计算出每炉的全部料量。,配料计算：根据材料的加工和使用性能的要求，确定各种炉料品种及配比。,（,1,）熔炼合金时首先要按照该合金的化学成分进行配料计算，一般采用国标的算术平均值。,（,2,）对于易氧化、易挥发的元素，如,Mg,、,Zn,等一般取国标标准的上限或偏上限计算成分。,（,3,）在保证材料性能的前提下，参考铸锭及加工工艺条件，应合理充分利用旧料。,（,4,）确定烧损率。合金易氧化、易挥发的元素在配料计算时要考虑烧损。,（,5,）为了防止铸锭开裂，硅和铁的含量有一定的比例关系，必须严格控制。,（,6,）根据熔体和模具的尺寸要求配料的重量。,根据实验的具体情况，配置两种高强高韧铝合金：,2024,铝合金：,Cu 3.8,4.9%,，,Mg 1.2,1.8%,Mn,0.3,0.9%,余,Al,。,7075,铝合金：,Zn 5.1,6.1%,，,Mg 2.1,2.9%,，,Cu 1.2,2.0%,，,Cr 0.18,0.28%,余,Al,。,在试验中，根据实验要求具体情况来配比，如熔铸,2024,（,Al-4.4Cu-1.5Mg-0.6Mn,）铝合金，根据模具大小合金需要,1000g,。配料计算如下：,Cu,的重量：,1000g,4.4%=44g,，铜的烧损量可以忽略不计，采用,Al-50Cu,中间合金加入，那么需,Al-50Cu,中间合金：,44,50%=88g,Mg,的重量：,1000g,1.5%=15g,，镁的烧损按,3%,计算，那么需,Mg,的总重：,15,（,1+3%,）,=15.6g,Mn,的重量：,1000g,0.6%=6g,，锰的烧损量可以忽略不计，采用,Al-10Mn,中间合金加入，那么需,Al-10Mn,中间合金：,6,10%=60g,Al,的重量：,1000,93.5%,(44+56)=835g,四、实验步骤与方法,1,熔铸工艺流程,原材料准备预热坩埚至发红加入纯铝和少量覆盖剂升温至,750-760,待纯铝全部熔化加中间合金加覆盖剂熔毕后充分搅拌扒渣加镁加覆盖剂精炼除气扒渣再加覆盖剂静置扒渣出炉浇铸,2.,熔铸方法,（,1,）熔炼时，熔剂需均匀撒入，待纯铝全部熔化后再加入中间合金和其它金属，压入溶液内，不准露出液面。,（,2,）炉料熔化过程中，不得搅拌金属。熔料全部熔化后可以充分搅拌，使成分均匀。,（,3,）铝合金熔液温度控制在,720,760,之间。,（,4,）炉料全部熔化后，在熔炼温度范围内扒渣，扒渣尽量彻底干净，少带金属。,（,5,）镁的加入在出炉前或精炼前，以确保合金成分。,（,6,）熔剂要保持干燥，钟罩要事先预热，然后放入熔液内，缓慢移动，进行精炼，精炼要保证一定时间，彻底除气除渣。,（,7,）精炼后要撒熔剂覆盖，然后静置一定时间，扒渣，出炉浇铸。浇铸时流速要平稳，不要断流，注意补缩。,五、试验报告要求,1,简述铝合金熔铸基本操作过程。,2,分析讨论铝合金熔炼过程中除气除渣的作用及注意事项。,THE END!,
