钢丝的焊接.ppt

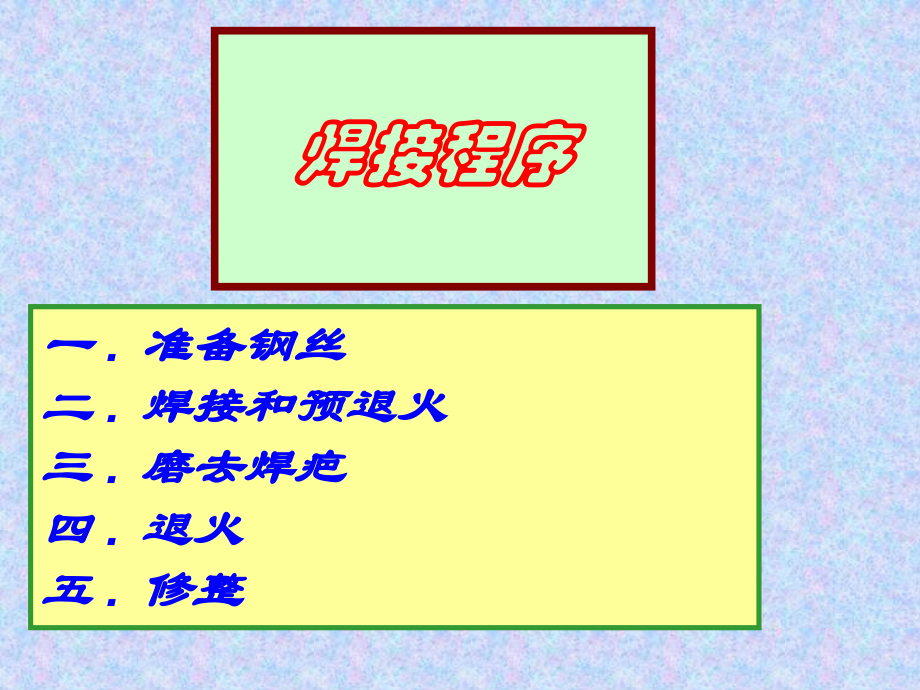

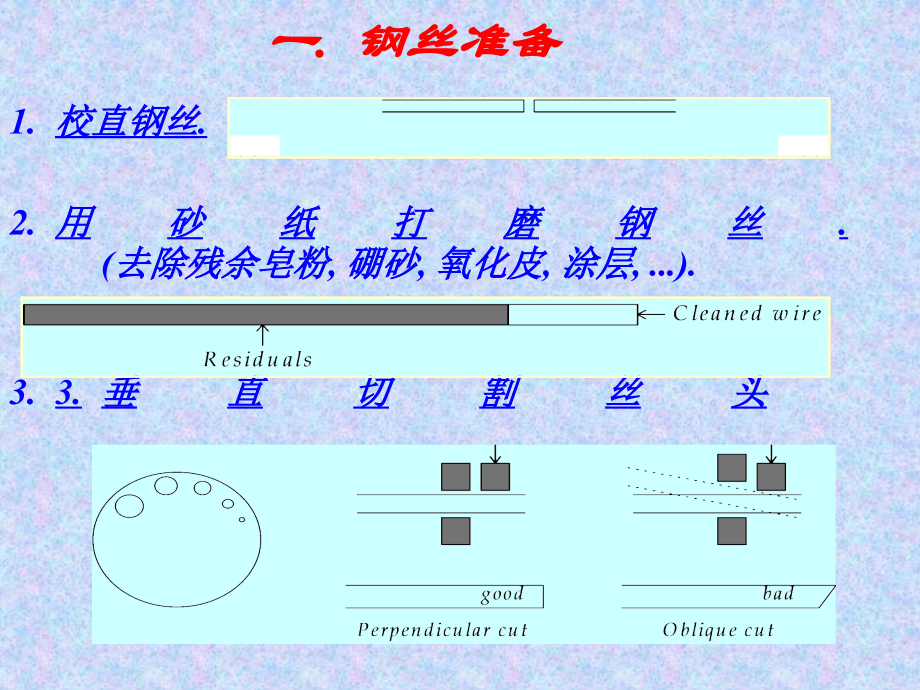

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,焊接程序,一.,准备钢丝,二.,焊接和预退火,三.,磨去焊疤,四.,退火,五.,修整,一.钢丝准备,校直钢丝.,用砂纸打磨钢丝.,(去除残余皂粉,硼砂,氧化皮,涂层,.).,3.,垂直切割丝头,二.焊接和预退火,1.根据钢丝直径设置焊接夹距离(,X),.,2.,将两个丝头夹入焊接夹:,-,保证两端面很好地接触(没有引起火花的间隙).,-,保证两端面很好地对齐.,-,保证焊接夹可靠地夹紧钢丝.,3.开始焊接:,-,如果有火花产生,切除重焊.,-,在预退火灯熄灭前不要移动钢丝.,4.检查焊疤几何形状:,好的焊疤:,焊疤结实,圆周永不与钢丝原始直径接触.,焊接区没有孔洞.(小丘相互连接).,多孔焊疤:,焊疤成粉末状.裂纹深及钢丝原始直径.,最有可能的原因是:,-,焊接功率太弱.,-,压力太大.,三.磨去焊疤,1.预退货后必须磨去焊疤.,2.在砂轮的前部或后部打磨.,3.将焊疤磨尽,直磨到原始直径.,仔细打磨,避免出现不规则直径.,Correct grinding,Bad:traces of weld burr left,Bad:to much grinding.,Diameter reduction,四.在退火夹中退火,1.将钢丝放入退火夹.,-,保证焊接区在退火夹的中心位置.,保证退火夹可靠地夹紧钢丝.钢丝与夹具的不良接触产生火花.,2.按退火钮:,-,如果有火花产生,切除重焊.,-,在退火灯熄灭前不要移动钢丝.,3.退火时通过检查钢丝颜色可知道是否获得正确的珠光体组织.,-,暗红色:温度太低(有中心杯锥状断丝的危险).,-,鲜红色:正确颜色.,-,亮红色:温度太高(形成厚的脆性氧化物).,五.修整,1.钢丝表面的最终修整:,-,去除氧化层.,-,抛光表面.,用砂纸手抛.,2.,作记号跟踪时一定要等到钢丝冷到室温.,
