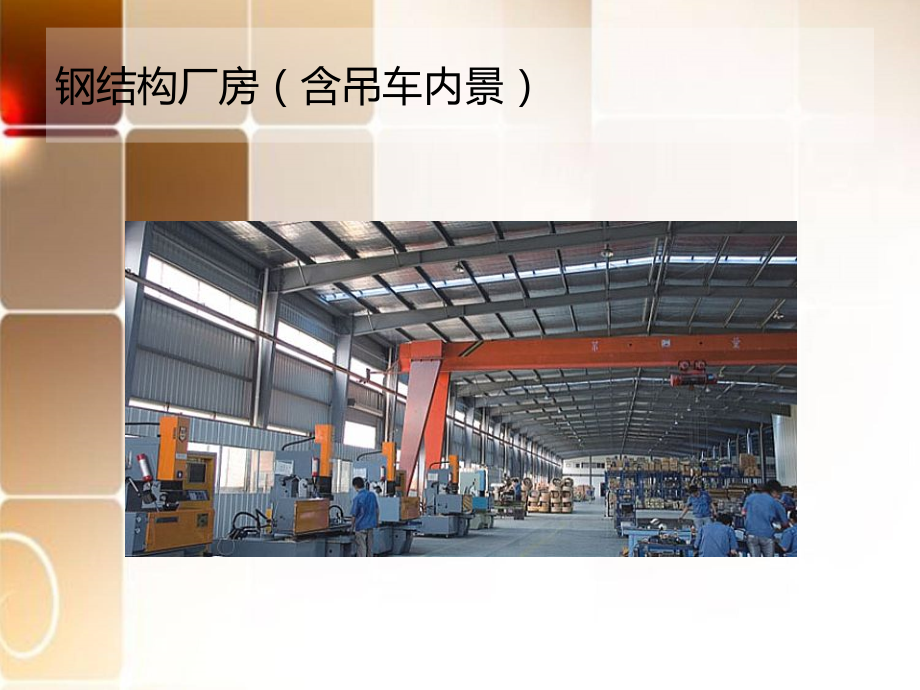

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,钢架厂房分析,上海荧采钢结构工程有限公司案例,11建筑 王杰瑞 1141401096,钢结构厂房（含吊车内景）,设计依据：本钢结构厂房设计依据来源上海来美冲床零部件有限公司，建设方提供的具体数据进行设计，要求厂房内实用空间宽。能满足其生产需求。,建筑规模：长79米，宽32米，檐高7.5米，建筑面积为2528平方米。,设计概况：本钢结构厂房采用门式钢架结构，节点采用螺栓连接。该厂房基础为独立基础加地梁。框架立柱采用变截面H型钢制作，钢梁采用变截面H型钢制作。钢柱与基础短柱相接，钢梁与钢立柱相接，钢柱间距6米。采用Q235B型H型钢作为钢梁与钢立柱。具体用料如下：,钢立柱：300500*200*6*8H钢，屋面钢梁300500*200*6*8H钢。檩条：180*60*20*2.0C型钢。外墙1.2米以下为土建砖墙，上为彩钢瓦，屋面,也,为彩钢瓦，屋面设两条钢板排水檐沟。排入室内雨水系统，屋面下水坡度为1/10。,本工程工期为25天，设计使用年限为使用年限为50年，防火等级为3级。抗震烈度为6度。,钢结构厂房（中立柱型内景）,设计依据：本钢结构厂房设计依据来源上海东渡泵业制造有限公司。建设方要求厂房能承重5吨以下的生产物资起吊与装运生产。荧采公司根据场地进行大跨度中间立一柱设计方案。,建筑规模：长72米，宽30米，檐高7.5米，建筑面积为2160平方米。,设计概况：本钢结构厂房采用门式钢架结构，中间立一排柱，行车梁高为6米，吨位5吨。节点采用螺栓连接。该厂房基础为独立基础加地梁。框架立柱采用等截面H型钢制作，钢梁采用变截面H型钢制作。钢柱与基础短柱相接，钢梁与钢立柱相接，钢柱间距6米。采用Q235B型H型钢作为钢梁与钢立柱。具体用料如下：,钢立柱：346*174*6*9H钢，屋面钢梁300500*200*6*8H钢。檩条：200*70*20*2.0C型钢。外墙1.2米以下为土建砖墙，上为50mm彩钢夹芯板，屋面为75mm彩钢瓦楞夹芯板，屋面设两条钢板排水檐沟。排入室内雨水系统，屋面下水坡度为1/10。,本工程工期为40天，设计使用年限为使用年限为50年，防火等级为3级。抗震烈度为8度。,钢结构厂房（保温棉型内景）,设计依据：本钢结构厂房设计依据来源上海多鑫医疗设备材料有限公司。,建筑规模：长66米，宽36米，檐高8米，建筑面积为2376平方米。,设计概况：本钢结构厂房采用门式钢架结构，中间立一排柱，行车梁高为6米，吨位2吨。节点采用栓焊连接。该厂房基础为独立基础加地梁。框架立柱采用等截面H型钢制作，钢梁采用变截面H型钢制作。钢柱与基础短柱相接，钢梁与钢立柱相接，钢柱间距6米。采用Q235B型H型钢作为钢梁与钢立柱。具体用料如下：,钢立柱：346*174*6*9H钢，屋面钢梁300500*200*6*8H钢。檩条：200*70*20*2.0C型钢。外墙1.2米以下为土建砖墙，上为彩钢瓦，屋面为彩钢瓦内夹50mm保温棉下衬不锈钢丝网，屋面设两条彩钢排水檐沟。排入室外雨水系统，屋面下水坡度为1/10。,本工程工期为30天，设计使用年限为使用年限为50年，防火等级为3级。抗震烈度为6度。,
