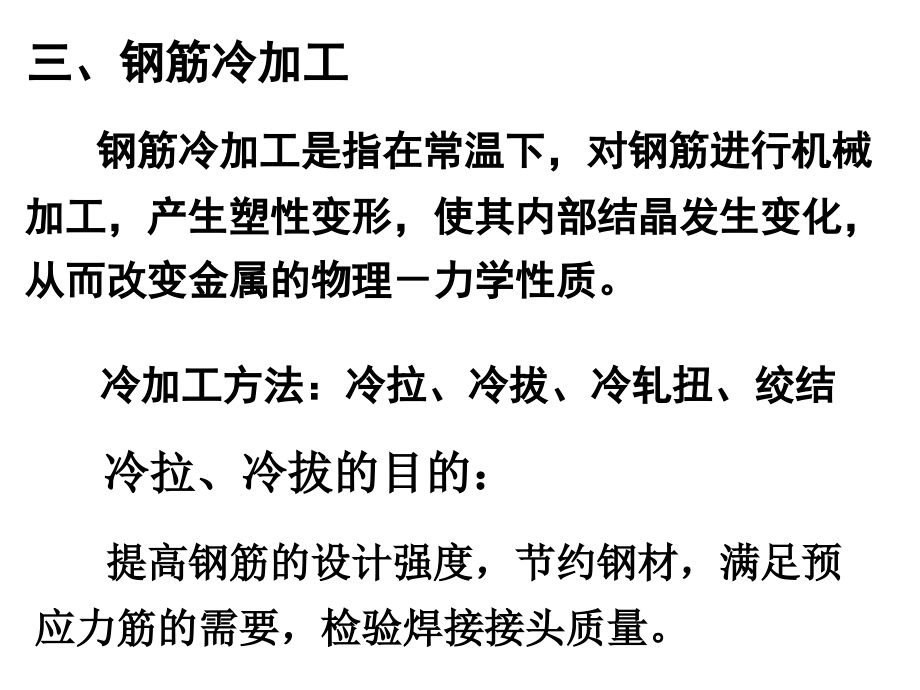

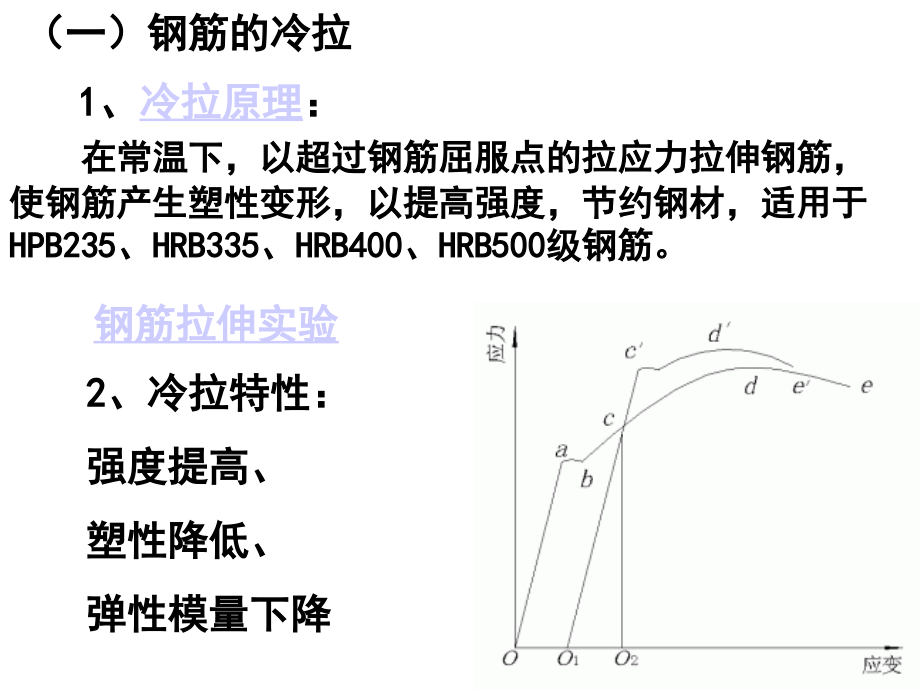

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,三、钢筋冷加工,钢筋冷加工是指在常温下，对钢筋进行机械加工，产生塑性变形，使其内部结晶发生变化，从而改变金属的物理力学性质。,冷加工方法：冷拉、冷拔、冷轧扭、绞结,冷拉、冷拔的目的：,提高钢筋的设计强度，节约钢材，满足预应力筋的需要，检验焊接接头质量。,（一）钢筋的冷拉,在常温下，以超过钢筋屈服点的拉应力拉伸钢筋，使钢筋产生塑性变形，以提高强度，节约钢材，适用于,HPB235、HRB335、HRB400、HRB500,级钢筋。,1、,冷拉原理,：,2、冷拉特性：,强度提高、,塑性降低、,弹性模量下降,钢筋拉伸实验,钢筋冷拉后内应力存在，内应力会促进钢筋内晶体组织调整，经过调整，屈服强度又进一步提高，塑性进一步降低。该晶体组织调整过程称为“时效”。钢筋经冷拉经时效后的拉伸特性曲线即改为,o,1,c,d,e,。,时效后特性,强度更高、塑性更低、,弹模恢复。,HPB235，HRB335,级钢筋的自然时效,1520,d。,HRB400，RRB400,级钢筋更宜用人工时效。,3,、时效,（2）控制方法：,应力控制法,（双控）,：,质量高，常用于制作预应力筋,钢筋级别,冷拉控制应力,N/mm,2,最大冷拉率%,HPB235,级,280,10.0,HRB335,级,450,5.5,HRB400、RRB400,级,500,5.0,HRB500,级,700,4.0,4、钢筋冷拉参数及控制方法,（1）钢筋冷拉参数,冷拉应力 冷拉率,冷拉率控制法,（单控）,：,施工效率高，设备简单。冷拉率,由试验确定（同炉批取试件,4,个，取平均值）。,测定冷拉率时钢筋的冷拉应力,钢筋级别,冷拉应力,N/mm,2,HPB235,级,30,HRB335,级,480,HRB400,级和,RRB400,级,530,HRB500,级,730,例题：,取 10的钢筋5个试样，冷拉控制应力按表取为480,MPa,，,其冷拉率分别为3.8%，3.8%，4.1%，4.1%，4.2%，则其平均冷拉率为4.0%。,如钢筋长度为24，则钢筋冷拉长度为：,L=*L=4.0%*24=0.96m,两种方法的优缺点,控制应力的方法,：,优点：冷拉后屈服点较稳定，不合格钢筋易于发现。,缺点：冷拉后，钢筋长短不一，对要求等长或定长,的预应力筋难以满足要求。,控制冷拉率的方法,：,优点：设备简单，并能做到等长或定长。,缺点：对不同炉批或材质不均匀的冷拉应力不易保证。,5,、冷拉设备,机械式冷拉设备：采用卷扬机带动滑轮组作为动力。,拉力设备：卷扬机和滑轮组；,承力结构：地锚、钢筋混凝土拉力槽；,回程装置：荷重架回程或卷扬机滑轮组回程；,测量设备：液压千斤顶或用装传感器和示力仪的电子秤；,钢筋夹具：,液压式冷拉设备：采用专用液压千斤顶和高压油泵。,点击钢筋冷拉动画,卷扬机、滑轮组冷拉设备的拉力,：,Q,=,T,/,K,F,（KN）,T,卷扬机拉力（,KN）,F,设备阻力（,KN），,取510,KN,K,滑轮组的省力系数，,K,=,f,n-1,(,f,1)/(,f,n,1),f,单个滑轮阻力系数（青铜轴套为1.04）,n,滑轮组的工作线数。,选,Q,时应提高到实际所需拉力的1.21.5倍。,钢筋的冷拉速度：,v,D r,/,n,（,宜1,m/min）,D,卷筒直径（,m）；,r,卷筒转速（转/,min）,6、冷拉注意,：,测力器需定期校核；,拉速不能过快，一般0.51,m/min；,达到控制应力或冷拉率后，稍停再放松；,安全：端头不站人，不跨越，设防护设备；,冬施：温度-20，且,提高30,N/mm,2,。,7、,冷拉筋的质量,：,表面无裂纹颈缩；,拉力试验达标；,冷弯试验无裂纹、起层。,（二）,钢筋的冷拔,冷拔是,将,68,的,HPB235,级光圆钢筋在常温下强力拉过拔丝模孔，使其轴向伸、颈向缩，产生较大塑性变形，晶格大位错，提高强度5090%。,光圆钢筋,冷拔低碳钢丝,冷拔,1、,钢筋冷拔工艺,轧头,剥壳,通过润滑剂进入拔丝模冷拔,2,、影响钢筋冷拔质量的因素,（1,）原材料质量：,普通低碳热轧光圆钢筋强度变化较大。,甲级冷拔低碳钢丝采用符合,HPB235,级热轧钢筋标准的圆盘条拔制。,（2,）冷拔总压缩率（,）：,由盘条拔至成品钢丝的横截面缩减率。,0,原材料光圆钢筋直径,冷拔后成品钢丝直径,3,、冷拔低碳钢丝质量要求,：,（1,）外观检查；表面不得有裂纹和机械损伤。,（,2,）机械性能检验：,外观合格后，分别做拉力和反复弯曲试验，质量标准应符合有关规定。,甲级冷拔低碳钢丝：逐盘检验,乙级冷拔低碳钢丝：分批抽样检验,4,、冷拉与冷拔的区别,：,（1,）冷拉是纯拉伸线应力；,冷拔则是拉伸与压缩兼有的立体应力。,（,2,）冷拉后，钢筋仍有明显的屈服点；,冷拔后，则没有明显的屈服点。,冷拔低碳钢丝按机械性能分为：,甲级：用作预应力筋,乙级：用作非预应力筋,
