高层建筑垂直运输及增加费.ppt

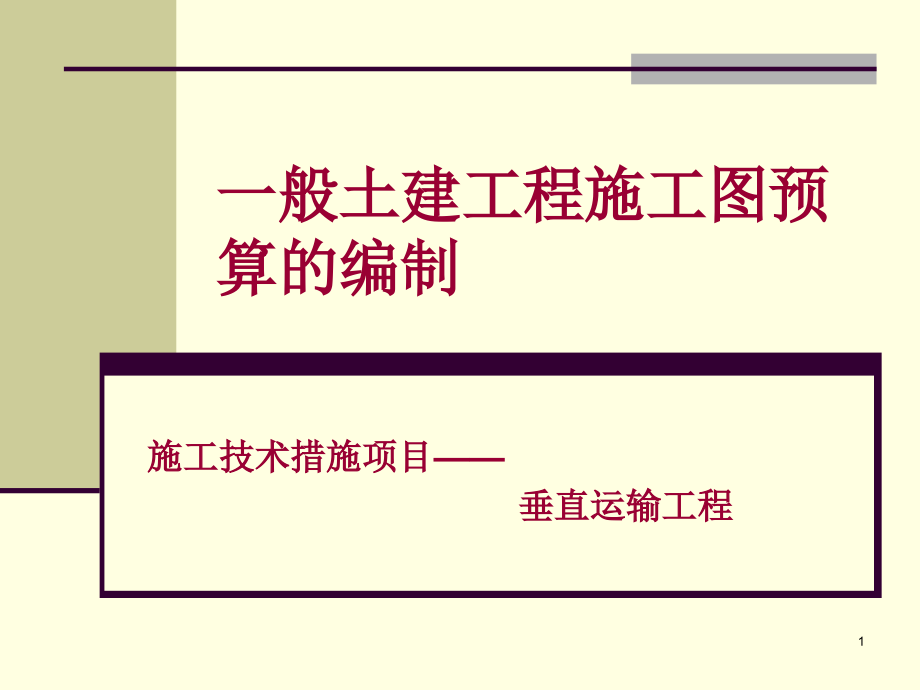

施工技术措施项目垂直运输工程,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,一般土建工程施工图预算的编制,施工技术措施项目,垂直运输工程,1,5.12 垂直运输工程,教学目的和要求：,1、理解16层垂直运输的概念；,2、理解高层建筑垂直运输及其增加费的概念；,3、掌握7层、8层、9层、9层以上以及建筑物需垂直分割计算时，工程量的计算方法。,2,5.12 垂直运输工程,5.12.1 垂直运输工程概述,1、垂直运输工具,建筑工程中垂直运输工具常为卷扬机和自升式塔式起重机。,一般68层以下采用卷扬机,，,9层及其以上均采用塔式起重机,。,2、垂直运输分部工程定额项目,建筑物垂直运输定额子目是按建筑物檐高和层数两个指标划分的，套用定额时，,凡檐高达到上一级而层数未达到时，以檐高为准，如层数达到上一级而檐高未达到时，以层数为准,。,层数指室外地面以上自然层，,2.2设备管道层也应算层数,垂直运输分部工程应以建筑面积计算工程量，但,地下室和屋顶有维护结构的楼梯间、电梯间、水箱间、塔楼、望台等，只计算建筑面积，不计算层数和层高。,3,5.12 垂直运输工程,5.12.2 垂直运输工程计算规则,建筑物垂直运输工程的工程量按建筑面积计算。,包括计算建筑面积的范围和高2.2设备管道层的面积。,5.12.316层建筑物垂直运输,凡建筑物层数在6层及其以下，或建筑物檐高在20以下者，应按6层及其以下建筑面积计算工程量,，包括地下室和屋顶水箱楼梯间等建筑面积。,5.12.4 高层建筑垂直运输及增加费,凡建筑物在6层以上或檐高超过20以上者，均应计取高层建筑垂直运输及增加费。,但9层及其以上（檐高28m以上）的高层建筑垂直运输及增加费，还包括16层（檐高20m以内）的垂直运输费。,因而套用9层及以上高层建筑垂直运输及增加费后，不应再计算16层建筑物垂直运输增加费。,4,5.12 高层建筑垂直运输及增加费,1、计算规则,当建筑物檐高超过20以上时，,以建筑物檐高与20之差，除以3.3为层数，余数不计，累计计算建筑面积,。,应注意的是，,除以3.3所得的层数应为计算层数，不是建筑物实际层数。,【示例】某建筑物9层，檐口高度38m，每层建筑面积为600m,2,，试计算该工程脚手架超高增加费。,【解】1）计算折算层数,（3820）3.35.45层，故按5个超高层计算工程量,余数3.30.451.53.3m，则舍去不计,2）工程量：S60053000m,2,3）计算费用：,A125 C306500.10186003.00元,5,5.12 高层建筑垂直运输及增加费,2,、,当上层建筑面积小于下一层建筑面积的50时，应垂直分割为两部分计算,。,层数高的范围内，若干层建筑面积相加，套用相应高檐口定额；,层数低的范围内，若干层建筑面积相加，套用相应高檐口定额。,3、,当建筑物在6层（或檐高20m）以上每层建筑面积不同，又不符合垂直分割计算条件时，应先将檐高20m以上实际层数的建筑面积除以实际层数得到算术平均值建筑面积，再乘以建筑物檐高与20m之差除3.3后得到的折算层数，计算工程量。,6,5.12 高层建筑垂直运输及增加费,【示例】某建筑物20层部分檐口高度为63m；18层部分檐口高度为50m；15层部分檐口高度为36m。建筑面积分别为：715层每层1000m,2,；1618层每层800m,2,；1920层每层300m,2,。试计算该工程垂直运输及增加费。,【解】1、确定建筑物三个不同标高的建筑面积是否垂直分割,檐口高度50m63m间：,3008000.37550,应垂直分割成两部分,720层|檐高63m|建筑面积300m,2,718层|檐高50m|建筑面积1618层为800300500,m,2,，715层为1000300700,m,2,。,7,5.12 高层建筑垂直运输及增加费,【示例】某建筑物20层部分檐口高度为63m；18层部分檐口高度为50m；15层部分檐口高度为36m。建筑面积分别为：715层每层1000m,2,；1618层每层800m,2,；1920层每层300m,2,。试计算该工程垂直运输及增加费。,【解】1、确定建筑物三个不同标高的建筑面积是否垂直分割,檐口高度36m50m间：,80010000.850,不应垂直分割计算，应按,718层，檐高50m计算。,2、超高增加费的计算,（1）720层，檐高63m,折算层数（63-20）3.313.03,8,5.12 高层建筑垂直运输及增加费,【示例】某建筑物20层部分檐口高度为63m；18层部分檐口高度为50m；15层部分檐口高度为36m。建筑面积分别为：715层每层1000m,2,；1618层每层800m,2,；1920层每层300m,2,。试计算该工程垂直运输及增加费。,【解】1、确定建筑物三个不同标高的建筑面积是否垂直分割,檐口高度36m50m间：,80010000.850,不应垂直分割计算，应按,718层，檐高50m计算。,2、超高增加费的计算,（1）720层，檐高63m,折算层数（63-20）3.313.03,9,5.12 高层建筑垂直运输及增加费,【示例】某建筑物20层部分檐口高度为63m；18层部分檐口高度为50m；15层部分檐口高度为36m。建筑面积分别为：715层每层1000m,2,；1618层每层800m,2,；1920层每层300m,2,。试计算该工程垂直运输及增加费。,【解】1、确定建筑物三个不同标高的建筑面积是否垂直分割,檐口高度36m50m间：,80010000.850,不应垂直分割计算，应按,718层，檐高50m计算。,2、超高增加费的计算,（1）720层，檐高63m,折算层数（63-20）3.313.03,10,5.12 高层建筑垂直运输及增加费,【解】,2、超高增加费的计算,（1）720层，檐高63m,因此折算层数取为13层。工程量为,S300133900m,2,A128,C397408.79288942.81m,2,（2）718层，檐高50m,1618层共三层，每层500,m,2,715层共9层，每层700,m,2,。,折算层数：,(5020)3.39.09，按9层建筑面积之和计算脚手架超高,工程量计算式如下：,11,5.12 高层建筑垂直运输及增加费,【解】,2、超高增加费的计算,（2）718层，檐高50m,1618层共三层，每层500,m,2,715层共9层，每层700,m,2,。,A126 C58.56811.49398472.17m,2,12,5.12 高层建筑垂直运输及增加费,4、当建筑物檐高在20m以下，层数在6层以上时，以6层建筑面积套用78层子目，6层以下建筑面积套用16层子目,【示例】某建筑物7层，檐口高度19m，每层建筑面积为600m,2,，采用卷扬机施工，试计算该工程垂直运输费用。【解】1）16层卷扬机垂直运输,工程量：S 60063600m,2,A121 C36619.7322310.28元,2）78层卷扬机高层建筑垂直运输增加费,工程量：S6001600m,2,A123 C62494.0214964.12元,垂直运输费用合计：,C22310.28+14964.1237274.40元,13,5.12 高层建筑垂直运输及增加费,5、当建筑物檐高超过20m，但未达到23.3m(3.3m为一增加层），则无论多少层数，均以最高一层建筑面积套用78层子目，余下建筑面积套用16层子目。,【示例】某建筑物6层，檐口高度20.5m，每层建筑面积为500m,2,，采用卷扬机施工，试计算该工程垂直运输费用。【解】1）20m以内卷扬机垂直运输,工程量：S 50052500m,2,A121 C25619.7315493.25元,2）78层卷扬机高层建筑垂直运输增加费,工程量：S5001500m,2,A123 C52494.0212470.10元,垂直运输费用合计：,C15493.25+12470.1027963.35元,14,5.12 高层建筑垂直运输及增加费,6、当建筑物檐在28m以上，但未超过29.9m(3.3m3），按三个折算超高层计算建筑面积，套用912层子目，余下建筑面积不计，即不套用16层子目。,【示例】某建筑物8层，檐口高度28.5m，每层建筑面积为500m,2,，试计算该工程垂直运输费用。,【解】建筑物檐高28m28.5m29.5m,工程量：S50031500m,2,A125 C1.56500.109750.15元,16层垂直运输不计。,15,5.12 高层建筑垂直运输及增加费,7、其他应注意的问题,1)凡套用了78层子目者，余下建筑面积还应套用16层子目。,2)地下室及垂直分割后的高层范围外的16层（檐高20m以内）裙房面积，套用16层子目。,16,
