强度－连接.ppt

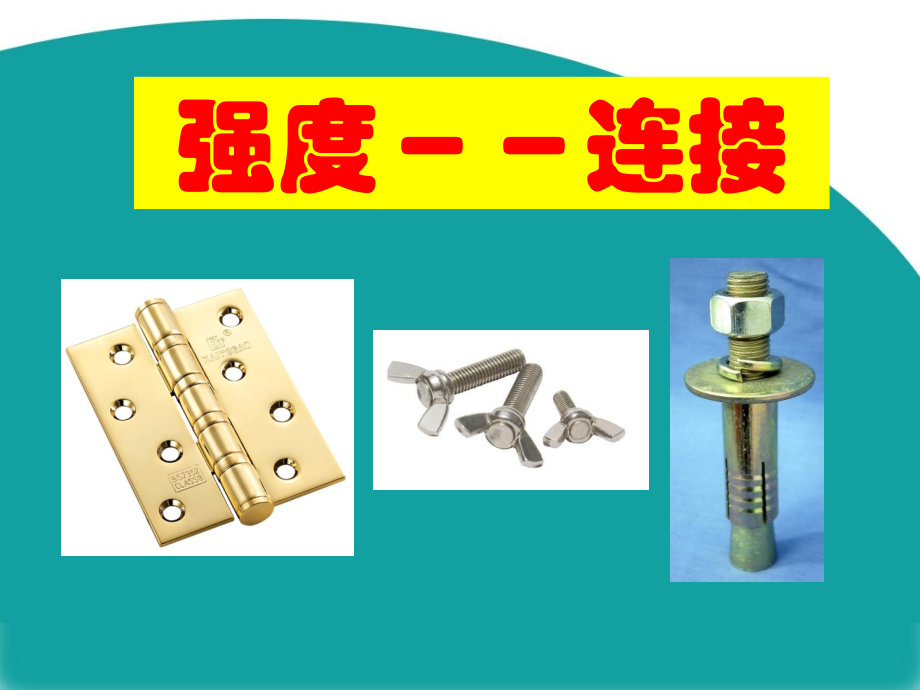

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,作业:,选择12,个你所欣赏的结构案例,从功能、结构设计、材料和审美等角度进行分析，并做成PPT，,将,在课上交流,评比,。,截止时间：3.,30,不要简单地复制粘贴。如果是知名建筑的介绍，应有你与该建筑结构的合影。,强度连接,连接，机械中也叫联接，是利用不同方式把组成产品的零部件连成一体的技术。,在产品的设计中，为了实现组装与拆卸的方便，实现产品的某些功能，需要对产品构件之间的连接方法进行设计或选择合适的连接件。,连接时尽可能采用标准件和市场上已有的连接件。,金属件的连接方法,螺纹连接,键连接,销连接,焊接,铆接,螺栓连接,双头螺栓连接,螺钉连接,紧定螺钉连接,螺纹连接,螺纹防松,紧定螺钉（丝）,专供固定机件相对位置用的一种螺钉。使用时，把紧定螺钉旋入待固定的机件的螺孔中，以螺钉的末端紧压在另一机件的表面上，即使前一机件固定在后一机件上。开槽和内六角紧定螺钉用于钉头不允许外露的机件上，方头紧定螺钉适用于钉头允许外露的机件上。,焊接,锡焊,铆接,两个厚度不大的板，通过,在相应部位上,打洞，然后放入铆钉，用铆钉枪将铆钉,铆死，,从而将两个板或物体连接在一起的方法。有,刚,连接和铰连接等不同类型。,封闭型铆钉,开花型抽芯铆钉,灯笼铆钉,不锈钢,/,不锈钢大帽开口型抽芯铆钉,典型的激光铆接剖面图,木质件的连接方法,榫接是两块材料一个做出,榫头，一个,做出榫眼，两个穿到一起，靠材,料的,摩擦力将两块材料固定在一起。,铰链,实木板材的简单连接,合页、铰链,羊眼（螺栓）,又称羊眼，羊眼圈、羊眼钉、羊眼螺丝、等等，是广泛用于饰品吊挂的配件，也是建筑装饰常用五金配件之一。材质：碳钢或不锈钢,一般是指尖头的，粗牙的，质地较,硬的木螺丝，,也有铝合金、塑料的。自攻螺丝用于非金,属或较,软的金属，不用打底孔和攻丝。自攻螺丝是尖头的，这样才能自攻；普通螺丝都是平头的，粗细一致。,十字大扁头自攻螺丝,圆头自攻螺丝,三合一连接件,在墙上大多用膨胀螺栓，膨胀螺栓分为铁和尼龙两种,.,蝶形螺栓（丝）,蝶形螺丝，是专门为方便手拧操作而设计，头部的蝶形设计增大了横向受力面，使手拧时更有效率。,内六角扳手,套筒扳手、外六角扳手,六角扳手用于装拆大型六角螺钉或螺母，外线电工可用它装卸铁塔之类的钢架结构。梅花扳手，用于拆装六角螺母或螺栓。拆装位于稍凹处的六角螺母或螺栓特别方便。,不得把活络扳手当锤子用,。,螺纹加工方法,在工件上制作,内螺纹,称为,攻丝,。它使用的工具是丝锥和丝锥扳手。,在工件上制作,外螺纹,称为,套丝,。它使用的工具是板牙和扳手。,复习,板牙按外,形和用途分,为圆板牙、,方板牙,(,四方板牙,),、六方板牙,(,六角板牙,),、管形板牙和管子板牙。其中以圆板牙应用最广,规格范围为,M0.25,M68mm.,圆板牙、六方板牙国家均有国标,但五金市场上一般只能买到圆板牙。,(1),攻丝时，先插入头锥使丝锥中心线与钻孔中心线一致。,(2),两手均匀的旋转并略加压力使丝锥进刀，进刀后不必再加压力。,(3),每转动丝锥一次反转约,45,以割断切屑，以免阻塞。,(4),如果丝锥旋转困难时不可增加旋转力，否则丝锥会折断。,可调或微调的连接示例,平板电视机挂架,倾斜角度可调的电视机挂架,伸缩结构示例与画法,伸缩结构的锁定,摩擦锁定,插销锁定,搭扣和螺钉锁定,圆柱套管式摩擦锁紧伸缩方案,圆柱套管式螺钉锁紧伸缩方案,异形截面套管式凹凸搭扣锁紧伸缩方案,导轨式螺钉紧定锁紧伸缩方案,转动结构示例与画法,转动角度调节办法示例,B,练习,小刘家里的长木凳凳脚与凳板间的连接处出现了松动，以下加固方法中，既美观又有效的是,A,钉一根木条，构成三角形结构,B,在图示位置钉入铁钉,C,在榫头处凿一缝隙，敲入木楔,D,左右两凳脚用木条相连,C,在易受振动的场合，下列所,示连接方,式中应选用,B,如图所示为小木床和护栏的,示意图，护栏,两端分别装有转动轴和限位销，护,栏通过,连接件安装到床上。,要求护栏能竖起和,放,下，竖起时固定可靠。合理的连接件是,B,如图所示是一款各个部分可快速装拆的简易木桌。,甲处横档与桌脚间的连接设计，以下方案中较合理的是,C,如图所示是一款各个部分可快速装拆的简易木桌。,乙处两桌脚间的连接设计，由方案,1,改进到方案,2,主要是为了,A.,便于安装时定位,B.,提高连接的可靠性,C.,减少制作材料,D.,提高桌脚的强度,B,】,2014.3,浙江统一考试,如图所示是一款木制作品展示架。支架与展示板之间采用铰连接，能够实现展示板的转动。请你为该展示架设计一个支撑件，便于将展示板固定于某一倾角。设计要求如下：,A,支撑件安装在展示板与支架之间，能使展示板上部向后倾斜，在,0,45,之间任意调整并可靠固定；,B,支撑件采用厚,2mm,、宽,30mm,、长度足够的钢板制作，其余零件自选；,C,结构简单，操作方便。,设计图练习,设计一个长度可调的拐杖，要求长度调节方便，使用安全可靠，调节范围为,800mm1400mm,，画出方案草图。,
