心脏除颤仪.ppt

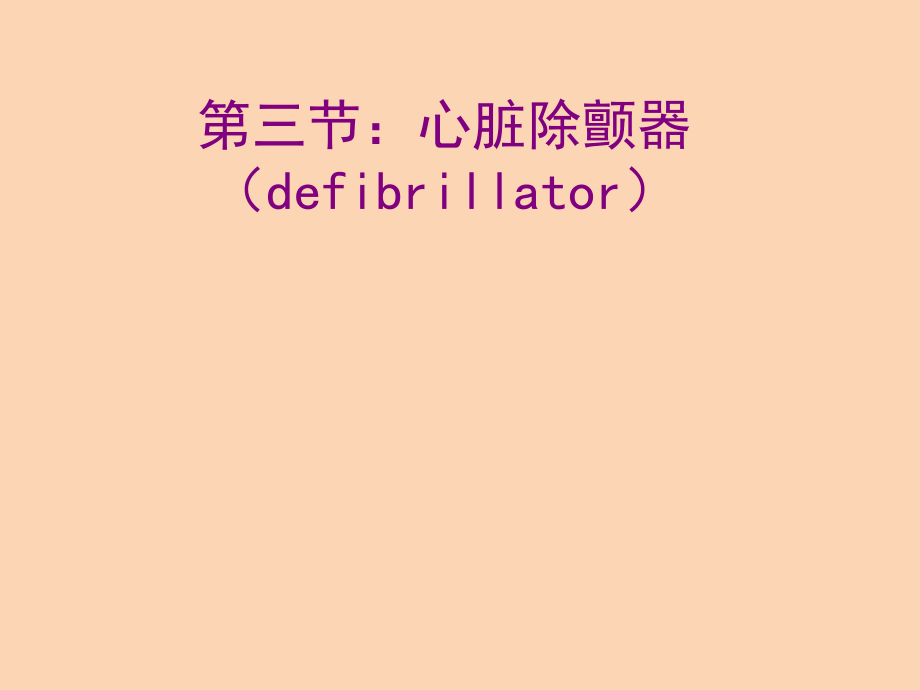

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第三节：心脏除颤器（,defibrillator,）,用较强的脉冲电流通过心脏来消除心律失常，使之恢复窦性心律的方法，称为,电击除颤,(defibrillation),或,电复律术,(cardioversion),。,心室颤动的治疗叫除颤，而其它心动过速的治疗叫复律。,用除颤器治疗的最严重的,心律不齐,是,心室颤动,，如果不用除颤器及时治疗，心室颤动可导致心功能的完全丧失，并在几分钟内死亡,。,心房颤动,、有规律的心室扑动和室性心动过速可以相对不及时治疗，尽管它们不会导致立刻死亡，但收缩期间减少可以削弱心脏的充盈度，从而降低心排出量。,一、除颤器原理,1,、颤动机制,颤动,源于,心肌的无序电兴奋,，导致正常心脏跳动中协调的机械收缩特性丧失，这些节律不齐普遍认为是,心脏内存在兴奋的折返通路,所致,。,导致,这种不正常的生理机制的原因是,心脏兴奋的传导区与心肌细胞的快速重复去极化的结果,，,这导致心脏的单个兴奋波或多个兴奋波的快速重复传递。,节律变差使得心脏纤维收缩的同步性丢矢；没有同步的收缩，受影响的腔室将不会收缩，最致命的是,心室颤动,。,节律无序的最普遍的原因是来自于动脉粥样硬化的并发症、心肌缺血或心肌梗死。其他方面如心功能紊乱、药物毒性反应，血液中的电解质不平衡，体温降低和电击（特别是交流电）等。,2,、除颤机制,正确的措施是用强电击来使绝大多数心肌细胞同时去极化，压制快速兴奋波的产生，这些细胞可以重新极化，回到各自的相位。,一般电击持续时间长比持续时间短所需电流小,S,从指数衰减的电流曲线可以看出，在持续时间很短时，要获得很高的能量，需要很大的电流；但在较长的持续时间时由于脉冲的时间加长，电流接近恒流，传递的是累加,能量。,一般不采用很短的持续时间的脉冲，因为大电流会损伤心肌。也要注意过强和过长的电击可能导致迅速重新颤动，使得恢复心脏功能失败。,持续时间定在,3,10,毫秒，强度为几千伏和几十安培。电击传到目标的能量对于大多数除颤器范围是,50,360,焦耳。,3,、起搏和除颤的区别,起搏,是用一定形式的脉冲电流刺激心脏，使有起搏功能障碍或房室传导功能障碍等疾病的心脏按一定频率应激收缩。,除颤,（电击复律）时作用于心脏的是一次瞬时高能脉冲，一般持续时间是,4,10ms,，电能在,40,400,瓦,秒（焦耳）内。,4,、心脏除颤器的一般原理,电压变换器是将,直流低压,变换成,脉冲高压,，经高压整流后向储能,电容,C,充电,，使电容上获得一定,储能,。,除颤治疗时，控制高压继电器,J,动作，使充电电路被切断，由储能电容,C,、电感,L,及人体（负荷）串联接通，,使之构成,RLC,（,R,为人体电阻、导线本身电阻、人体与电极的接触电阻三者之和）,串联谐振衰减振荡电路,，即为阻尼振荡放电电路，通过人体心脏的电流刺激心肌完成除颤功能。,除颤波形,除颤仪设计目标低能量、高成功率和低心肌损伤,单相除颤波,低能量双相切角指数波,低能量双相方波,低能量双相方波,低能量双相切角指数波,二、心脏除颤器类型,1,、按是否与,R,波同步,非同步型除颤器,同步型除颤器,2,、按电极板放置位置,体内除颤器,体外除颤器,三、除颤器的主要技术指标,1,、最大储能值：,这是指在除颤器电击前，必须先向除颤器内的电容器储存电能（用充电方法实现），衡量电能大小的单位是瓦,秒（焦耳）,.,电击的安全剂量以不超过,400,瓦,秒为宜，即除颤器的最大储能值为,400,瓦,秒。电容,C,与其上面的电压,V,和储能,W,有如下关系,W,（,1,2,）,CU,2,从上式可知当电容,C,确定后，,W,便由,U,确定,2,、释放电能量：,这是指除颤器实际向病人释放电能的多少。,3,、释放效率：,这是指释放能量和储存电能之比。,（一般为,50%,80%,）,4,、最大储能时间：,这是指电容充电到最大储能值时所需要的时间。（,10s,15s),5,、最大释放电压：,这是指除颤器以最大储能值向一定负荷释放能量时在负荷上的最高电压值。,国际标准,：以最大储能值向,100,欧姆负荷释放时，在负荷上的,最高电压,不应超过,5000V,典型心脏除颤器电路,
