广西土地整理项目水利单元工程验收报告.doc

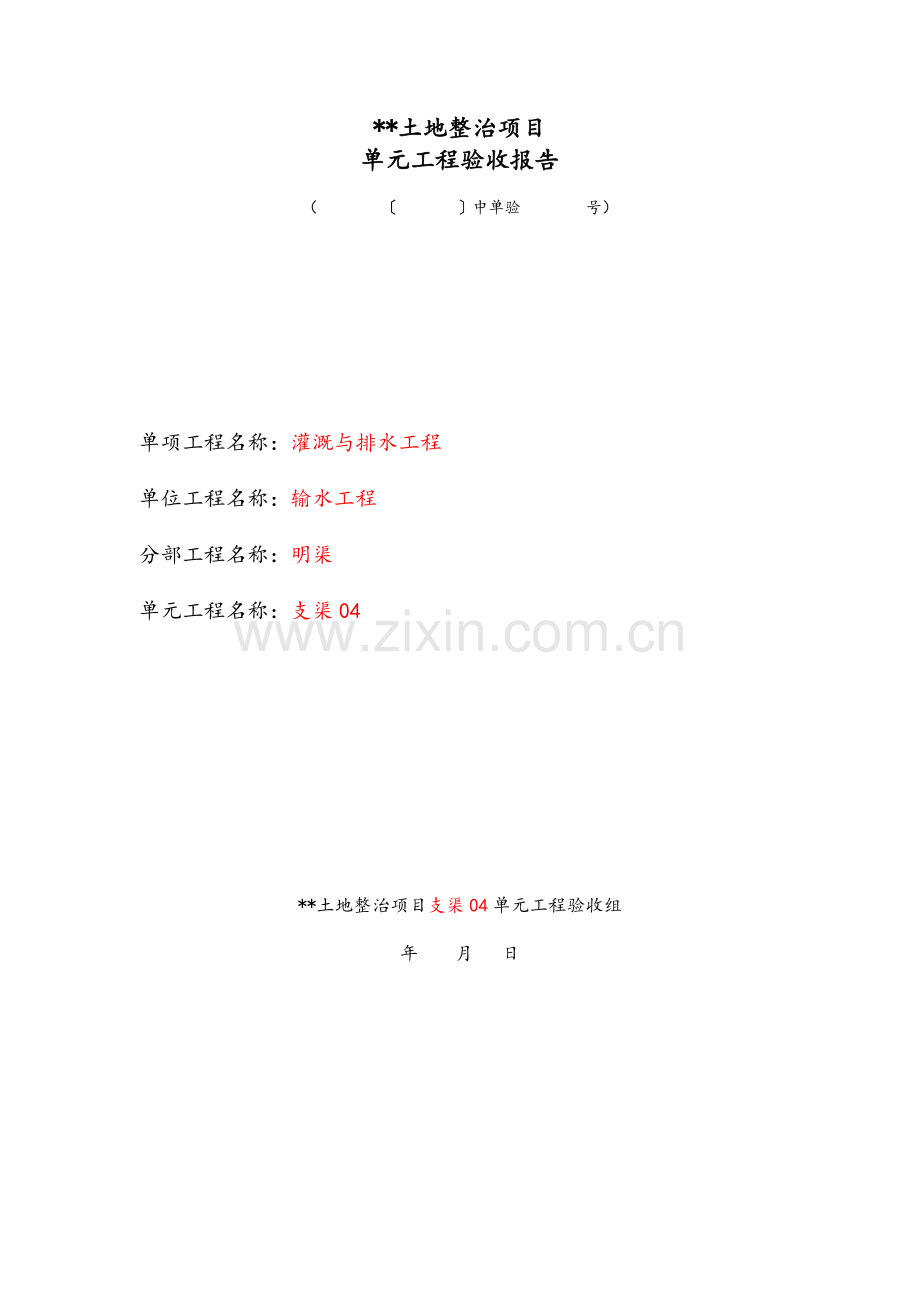

**土地整治项目
单元工程验收报告

（ 〔 〕中单验 号）

单项工程名称：灌溉与排水工程
单位工程名称：输水工程
分部工程名称：明渠
单元工程名称：支渠04

**土地整治项目支渠04单元工程验收组
年 月 日

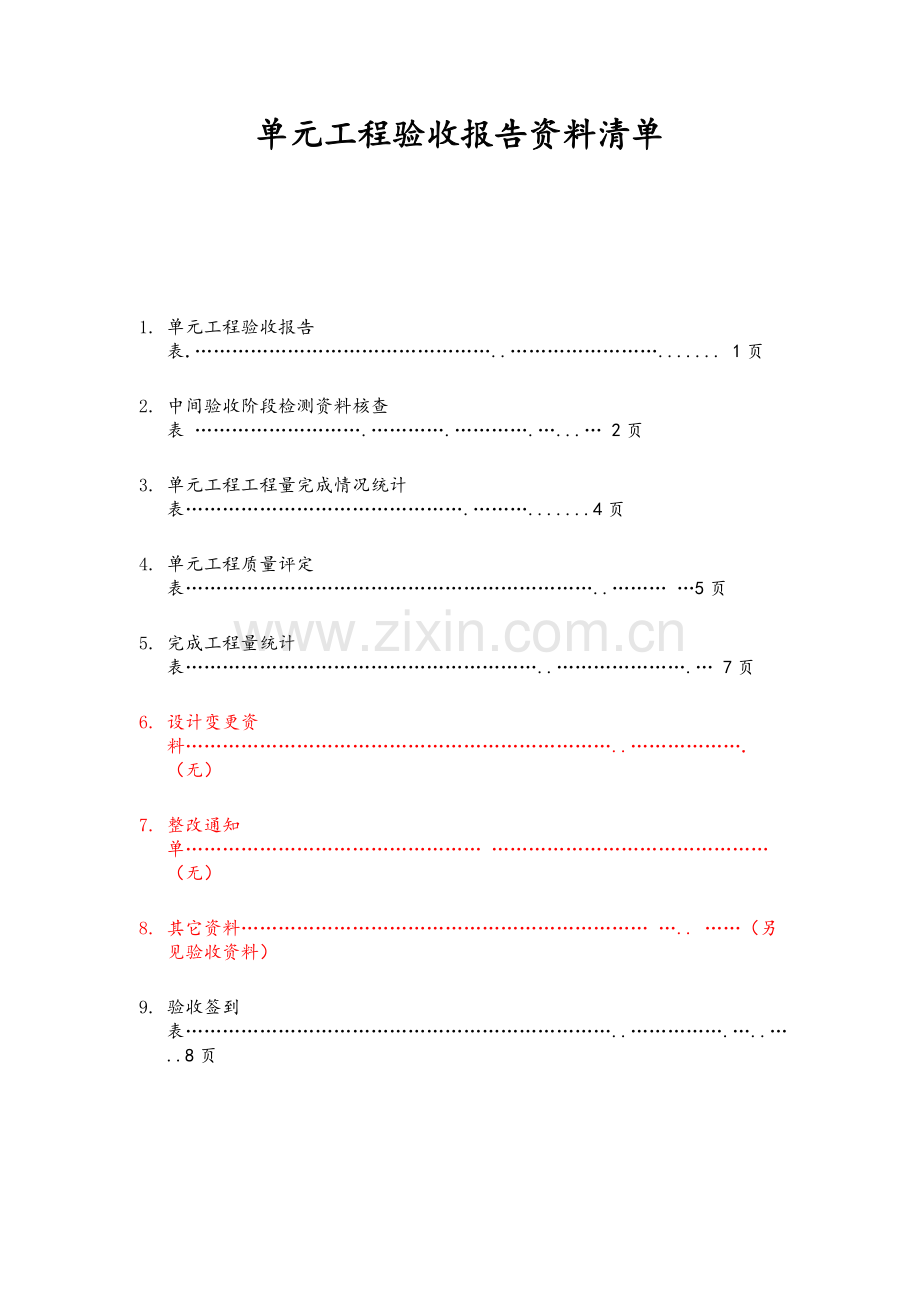

单元工程验收报告资料清单

1. 单元工程验收报告表.…………………………………………..……………………....... 1页
2. 中间验收阶段检测资料核查表 ……………………….………….………….…...… 2页
3. 单元工程工程量完成情况统计表……………………………………….……….......4页
4. 单元工程质量评定表…………………………………………………………..……… …5页
5. 完成工程量统计表…………………………………………………..………………….… 7页
6. 设计变更资料……………………………………………………………..……………….（无）
7. 整改通知单………………………………………… ………………………………………（无）
8. 其它资料………………………………………………………… ….. ……（另见验收资料）
9. 验收签到表……………………………………………………………..…………….…..…..8页

单元工程验收报告表
验收时间 年 月 日
项目名称
**土地整治项目
施工单位
**公司
设计文件图号
GXS163601-4G-QD-06
监理单位
**公司
设计变更图号
/
图样数量
1
建设位置
**县大圩镇甘岭村
文件数量
/
施工时间
年 月 日
完工时间
年 月 日
工程数量、工程量
见附表工程数量、工程量完成情况统计表
工程质量评定资料
见附件工程质量评定表（自评）
施工过程监理、抽样检测情况
C15砼试块、M7.5砂浆、M10砂浆抗压强度试验报告各抽一组
施工工艺、使用设备，程序和方法、主要指标
机械结合人工开挖基槽，采用M7.5浆砌实心预制砼块，厚20cm，渠两边内墙、墙顶用M10水泥砂浆抹面，厚度为2cm。渠底部用面8cm厚C15混凝土做渠底，渠底每间隔5m设置一道沉降缝,渠壁每间隔10m设置一道沉降缝；主要指标：渠道尺寸（宽*深*渠肩宽）0.4*0.4*0.2m，挖沟渠、渠道浆砌实心预制砼块、砌体砂浆抹面 立面、砌体砂浆抹面 平面。
工程质量自检评定复核意见
合格
存在问题及处理意见
无
工程质量验收评定意见
符合设计，施工规范要求及验收规范要求
验收结论及是否同意下工序施工
同意下工序施工
保留意见

验收人员意见
班组
施工队
单位质检部门

中间验收阶段检测资料核查表
施工单位
**公司
核查
时间
年 月 日
监理单位
**公司
项次
项目
份数
核查情况
1
原

材

料
水泥出厂合格证、中介单位检测报告
1
合格
2
钢筋出厂合格证、中介单位检测报告
/
/
3
防水材料出厂合格证、中介单位检测报告
/
/
4
止水带出厂合格证及技术性能检测报告
/
/
5
土工布出厂合格证及有关性能试验报告
/
/
4
砼管、钢管、机电设备、电杆、沥青、管件、电气及其它金属材料检测报告
/
/
7
装饰材料出厂合格证及有关技术性能资料
/
/
8
水泥复核报告及统计资料
1
合格
9
钢筋复核报告及统计资料
/
/
10
砂、石骨料物理性能试验、检测资料
1
合格
11
中
间
产
品
砂、石骨料试验、检测资料
1
合格
12
混凝土配合比、拌合物检测资料
1
合格
13
混凝土试件强度报告及统计评定资料
1
合格
14
砂浆搅拌和物及试件统计报告
1
合格
15
混凝土预制件（块）检验材料、砂浆试块强度报告与统计评定表
1
合格
14
片石、碎石基层碎（砾）石体积率测定报告
/
/
17
沥青混合料马歇尔稳定度试验及弯沉值检测资料
/
/
18
金属结构及启闭机
拦污栅、闸门、启闭机出厂合格证
/
/
19
拦污栅、闸门、启闭机安装、测量记录
/
/
20
压力钢管安装测量记录
/
/
21
焊接记录及探伤报告
/
/
22
焊工资料（复印件）
/
/
23
运行试验记录
/
/
24
其它
/
/
中间验收阶段检测资料核查表（续）
施工单位
**公司
核查
时间
年 月 日
监理单位
**公司
项次
项目
份数
核查情况
25
机电设备资料
产品出厂合格证、安装说明书及有关文件
/
/
24
电气设备安装测试记录
/
/
27
机组调试及试验记录
/
/
28
管道试验记录
/
/
29
72h试运行记录
/
/
30
隐蔽工程
图表、照片
1
合格
31
主要建筑地基开挖处理记录
1
合格
32
基础排水工程设施记录
/
/
33
其他重要施工记录
/
/
34
综合资料
质量事故、缺陷调查及处理检查记录
/
/
35
工程施工期间及试运行期间观测资料
/
/
34
工程质量评定表
1
合格
37
分部、单位、单项工程及其外观质量评定表
1
合格
自查：

填表人:
质检部门负责人：
年 月 日
复查：

监理工程师:
监理单位：***公司
年 月 日

单元工程工程量完成情况统计表
填表时间 年 月 日
建设内容
单位
设计工程量
变更数量
应完成数量
实际完成数量
偏差
明渠
支渠04
m
175
0
175
194
+19

填表人： 计算： 复核： 年 月 日
单元工程质量评定表
项目名称
**土地整治项目
单项工程
灌溉与排水工程
单位工程
输水工程
分部工程
明渠
单元工程
支渠04
检验日期
评定日期
年 月 日
年 月 日
部位
K0+000~K0+194
检查 项目
项次
项目名称
质量标准
检验结果
评定
1
基槽开挖和处理
基槽内无不合格土、杂物、乱石应全部清除；岩基面上无松动岩块，并刷洗干净，表面无明显凹凸；基础下的坑洞应按要求处理。有地下水出露的要铺设盲沟、排水管，将地下水排出基槽外。

2
土方夯实填筑
土料及其含水率应符合设计要求；填筑作业应分层水平铺填，铺料厚度不得大于20cm,土块直径应不大于5cm,不得顺坡帖填，应自下而上分层填筑。

3
浆砌砼预制块及抹面
所有原材料符合标准，砌筑砼块厚度达到标准；砂浆强度达到设计要求，和易性满足施工要求；砌筑要求平整、密实、错缝、内外搭接、砂浆饱满，平缝应不大于2.5cm，竖缝应不大于4cm；渠道过水面要勾缝或抹面，勾缝前要先剔缝，缝深2cm~4cm，勾缝密实、牢固、光洁；抹面表面平整、光洁、无麻面和裂缝。

4
砼浇筑
所有原材料符合规范标准，砼水灰比、配合比、原材料计量符合要求，砼抗渗、抗压强度达到设计要求；渠道边坡系数大于1时边坡及渠底一般采用无模现浇，跳仓法施工，采用平板振捣至泛浆，振捣要有次序、无漏振。表面用原浆抹平，不得另加砂浆抹平；浇筑应保持连续性，因故中止且超过90min，必须按工作缝处理；养护期应不小于14d.

5
砼预制件制作
制作场地应平整紧实，模板结构有足够稳定性，刚度和强度、接缝紧密；砼预制件外露面应平整、光滑、无蜂窝、麻面；预制件安装时的强度不得低于设计标号的70%，安装后的预制件不得出现扭曲、损坏现象；预制件的缝宽为1cm~2cm，缝隙间用水泥砂浆填实。预制件与渠槽侧墙间应用砂、细土充填夯实，不得架空。

6
伸缩缝
间距及缝宽应符合设计要求，线条平直；砼表面洁净干燥，涂敷沥青料及胶泥料平整，粘接紧密，无气泡及隆起现象；采用预制油毛毡沥青板铺设要厚度均匀、平整、牢固，相邻块安装平整外露表面应割平。

检测 项目
项次
项目名称
质量标准
实测值
合格
点数
合格率
1
渠槽或土渠断面/（mm)
渠底高程
±20

渠底宽、上口宽度、渠深
平均值≥设计值，允许偏差±10%

渠底、内坡平整度
±3

2
土基及填土表层压实度
符合设计要求

3
浆砌体及砼板厚度/（cm）
浆砌砼预制块：±3（设计值20）；

砼：±1（设计值8）

4
砂浆及砼强度试验
28d试块抗压平均强度不小于设计强度1.05倍，试块最小强度不小于设计强度0.9倍。

5
底面、内坡平整度/（cm）
砼：±2；

浆砌砼预制块：±3

6
渠底及渠顶高程/（mm）
±20

7
渠道断面/（mm）
渠底宽、上口宽、渠深：±20%

8
渠底坡降
按设计要求

检测 结果
共检测 点，其中合格 点，合格率 %。
施工单位意见（章）
监理单位意见（章）
检测员

单位自评意见
质量
等级
单位名称
复核意见
核定质量
等级
初检员

监理单位

终检员

原料检测及施工资料整理情况
质量事故及质量缺陷处理情况

完成工程量统计表
工程名称
分部工程量描述
分项工程量描述
单位
数量
单位
数量
单项名称
单位
工程量
1.灌溉与排水工程

1.1 支渠
米（m)

条

1.1.1 支渠04
米（m)
194
条
1
小型挖掘机挖沟渠土方 Ⅰ、Ⅱ类土
m3
0.41
人工挖沟渠(一、二类土) 上口宽4m以内
m3
0.05
机械挖淤泥
m3
0.17
人工挖 一般淤泥
m3
0.02
M7.5浆砌C15砼预制块300x190x190
m3
0.28
C15（2）砼底板（厚80mm）
m3
0.11
双胶轮车混凝土 运距80～100m
m3
0.11
0.4m3搅拌机拌制混凝土
m3
0.11
沥青砂浆
m2
0.07
M10水泥砂浆抹面 立面 平均厚2cm
m2
1.39
M10水泥砂浆抹面 平面 平均厚2cm
m2
0.70
1:3碎石回填
m3
0.02

验收签到表
年 月 日
序号
姓 名
工 作 单 位
职务/职称
签名
1
姚五林
**公司
施工员

2
张宗德
**公司
项目技术负责人

3
彭克飞
**公司
质检员

4
黄信雄
**公司
专业监理工程师
