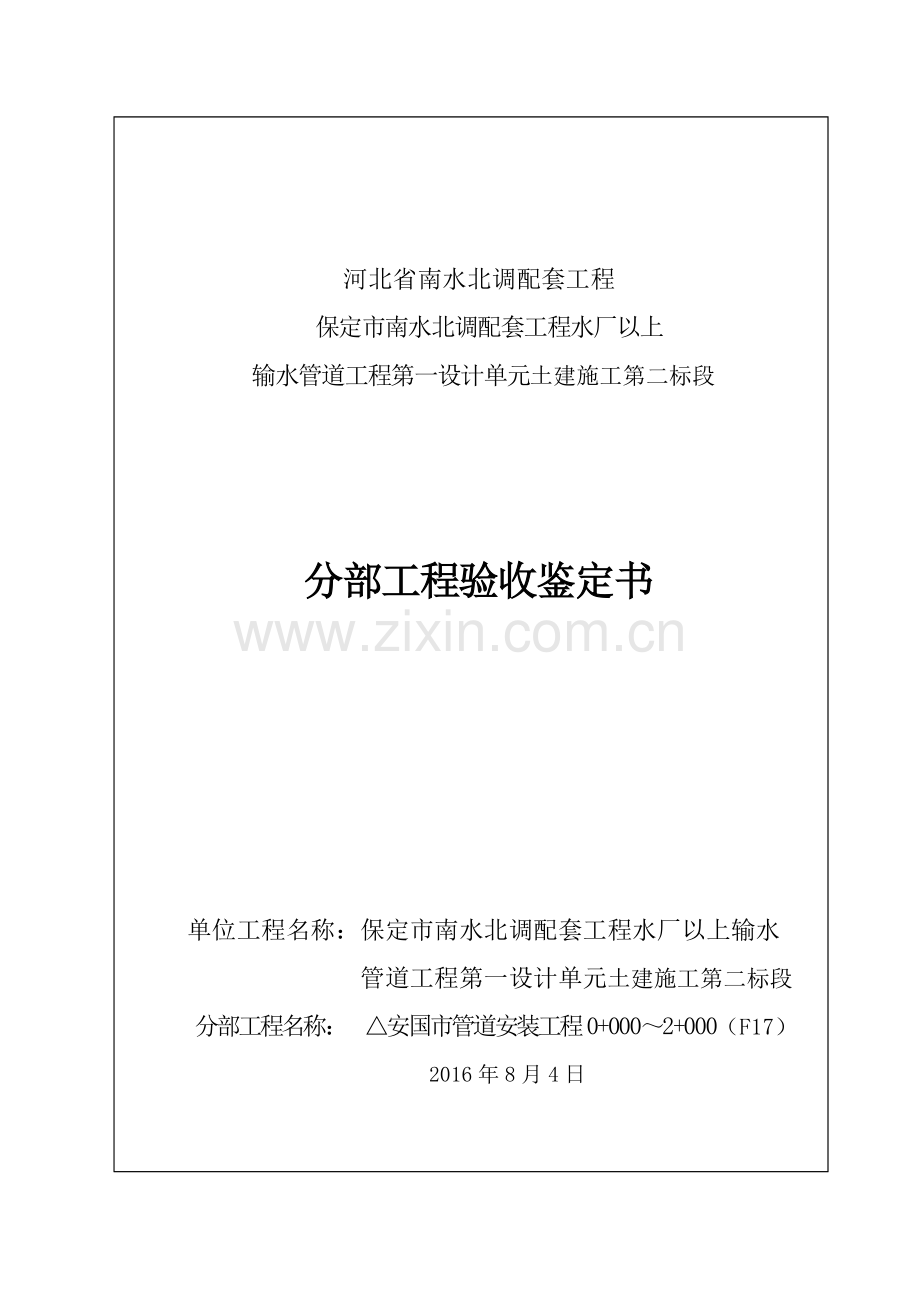

河北省南水北调配套工程 保定市南水北调配套工程水厂以上输水管道工程第一设计单元土建施工第二标段 分部工程验收鉴定书单位工程名称：保定市南水北调配套工程水厂以上输水 管道工程第一设计单元土建施工第二标段分部工程名称： 安国市管道安装工程0+0002+000（F17） 2016年8月4日 前 言依据南水北调工程验收工作导则（NSBD10-2007）、水利水电建设工程验收规程（SL223-2008）、水利水电工程施工质量检验与评定规程（SL176-2007）、工程建设标准强制性条文（水利工程部分）、河北省南水北调配套工程施工合同验收实施细则、水利工程建设项目施工监理规范(SL288-2003)、水利工程施工监理规范(SL288-2014)、给水排水管道工程施工及验收规范、（GB50268-2008）、水利工程压力管道制造安装及验收规范SL432-2008、保定市南水北调配套工程水厂以上输水管道工程第一设计单元施工技术要求以及施工合同和设计文件等相关规定，2016年8月4日，河北天和监理有限公司保定南水北调配套一单元土建监理一标监理部在河南水利建筑工程有限公司保定南水北调配套工程一单元二标项目部主持召开了保定市南水北调配套工程水厂以上输水管道工程第一设计单元土建施工第二标段分部工程验收会议，保定市南水北调配套工程第一单元建设管理第一项目部、保定市水利水电勘测设计院、河北天和监理有限公司保定南水北调配套一单元土建监理一标监理部、河南水利建筑工程有限公司保定南水北调配套工程一单元二标项目部等单位代表7人组成验收工作组（邀请河北省南水北调工程质量监督站第四巡查组列席会议）。按照验收程序对保定市南水北调配套工程水厂以上输水管道工程第一设计单元土建施工第二标段安国市管道安装工程0+0002+000工程进行了分部工程验收。验收工作组查看了工程现场，听取了施工单位的工作汇报，查阅了验收资料，讨论并通过了保定市南水北调配套工程水厂以上输水管道工程第一设计单元土建施工第二标段分部工程验收鉴定书。一、分部工程开完工日期本分部工程于2014年10月29日开工，2015年9月22日完工。二、主要工程量土方开挖约2.57万m3, 土方回填2.43万m， DIP管道安装2000m，混凝土278m。 三、工程建设内容及施工经过1、工程建设内容 本分部建设内容主要为土方开挖、土方回填、管道安装、混凝土。管道沿线共设置排气井2 座，检排井1座，泄水井2座。2、施工过程 2.1土方开挖施工日期2014年12月5日至2015年6月23日。本分部工程沟槽开挖采用全站仪按照设计图纸测放开挖边线，开挖区内表层50cm耕植土单独存放，然后进行全断面分层开挖，所有开挖土均进行苫盖。开挖采用1m挖掘机装15t自卸汽车运输至沟槽右侧临时堆放，装载机和推土机辅助作业，机械开挖至设计建基面高程以上20cm作为保护层，采用人工开挖。开挖成型的建基面报监理组织联合验收 。2.2混凝土工程2015年9月22完成镇墩混凝土浇筑，混凝土强度等级C20。镇墩混凝土浇筑采用一次浇筑，阀井分底板和墙体两次进行浇筑。混凝土采用检测单位提供的混凝土配合比，采用拌和站集中拌制，搅拌运输车运至现场，泵车输送入仓，插入式振捣器振捣，人工收面压实抹光，待混凝土初凝后进行养护。并现场制取混凝土试件。2.3 DIP管道安装施工日期2014年12月6日至2015年7月9日。DIP管道及配件运到现场后，首先由监理单位组织四方联合进行落地验收，按落地验收单逐项进行检验，检验外观、椭圆度、长度、直径公差等，验收合格后方可进行安装。管道运到施工现场后，存放在施工便道外侧，管下堆土梗保护防腐层并便于吊装。管材摆放时留有间距。DIP管道安装采用吊装带双吊点、兜装法进行吊装，平起平放，安装前清理承插口环工作面并涂刷润滑油，胶圈清理干净后涂满润滑剂，弯成心形装入承口槽内，使其均匀一致卡在槽内，采用履带吊车配合人工下管，将管下到槽内，利用中线桩控制管道位置，就位后复核中线位置，复测底标高，准确无误后，缓慢而平稳地移动管道，采用双倒链人工辅助将插口沿轴线平行推入承口端，管道安装完成后，最后再重新复测管道的轴线和高程，达到设计要求后进行下道工序。2.4土方回填施工日期2014年12月14 日至2015年7 月 22日。在DIP管道安装完成，并经过监理组织四方联合验收合格后，进行管身土方回填。土方回填采用挖掘机和自卸汽车配合使用，回填料为开挖土，分层回填压实，设计压实度分别为不小于95%、90%和85%，管道两侧开挖底面至管顶以下范围内压实度95%，管道两侧管顶至缓冲覆盖层（除管顶区范围外的区域）范围内压实度为90%，管道正上方管顶至缓冲覆盖层范围内压实度为852%。根据监理批复的土方回填施工方案，土方回填分层土料虚铺厚度为20cm，采用小振动碾DYL-030碾压压实，压实度95%的部位碾压遍数为静1振6，其他部位碾压遍数为静1振5。回填方式采用管道两侧同时回填、碾压，管道两侧填土对称均匀上升，两侧高差不大于20cm，每层压实完后，现场由检测单位采用核子密度仪进行压实度指标检测，合格后进行下一层回填工作，直至完成全部回填工作。 3. 水压试验 根据保定市南水北调配套工程水厂以上输水管道工程第一设计单元安国市、定洲市、定州市唐河循环经济产业园区输水管道整体打压试验技术方案，为保证每个阀件都得到水压试验检验，在整体打压完成后，再依次由远到进分段关闭阀门分段打压。 管道注水前关闭排水阀、打开排气阀，全部注满水后浸泡24小时，同时安排专人值班，对管道阀门、阀件进行巡视检查，有问题及时处理。确认无问题后进行水压试验。水压试验先进行预实验，加压时水压缓慢分级升压，每次升压0.1Mpa，稳压30min，期间有压力下降时进行注水补压，同时检查管道和阀件有无渗漏等异常情况。预实验完成后，停止注水补压，稳定15min；压力下降未超过0.03Mpa，满足规范要求。开始计算渗水量，对管道进行补水，每当压力下降，及时向管道内补水，最大压力降不得超过0.02Mpa，保持管道试压恒定120min，并记录恒压时间内补如的水量，实际渗水量小于允许渗水量，符合规范要求。120min后将试验压力降至工作压力并保持恒压30min，无渗漏等异常情况，水压试验合格。本分部试验结果满足设计要求。四、 质量事故及缺陷处理无 五 、主要工程质量指标1、主要设计指标阀井混凝土C25W4F100，支墩混凝土C20，路面混凝土C30，DIP管道安装：1）每节管道安装的水平方向偏差不大于 20mm。2）每节管道安装的竖直方向偏差不大于20mm。3）单个接口允许转角不得大于0.50。土方回填：1）管身区回填：管道两侧开挖底面至管顶以下范围内压实度95%，2）管顶区回填：管道正上方管顶至缓冲覆盖层范围内压实度为852%。3）管顶区回填：管道两侧管顶至缓冲覆盖层（除管顶区范围外的区域）范围内压实度为90%。4）缓冲覆盖层区回填：地面高程以下50100cm范围内压实度为80%-85%。5）地面高程以下50cm范围内复耕土无压实度要求。2、施工单位自检统计结果土方开挖：共检测360点，合格360点，合格率100%。土方回填：压实度共检测2628点，合格2602点，合格率99.0%；级配砂砾石回填共检测52点、中粗砂垫层回填检测 78点，结果全部合格；DIP管道安装：高程检测110点，合格110点，合格轴线检测110点，合格110点，合格混凝土试块共44组，结果全部合格，水泥检测3组，河砂5组，石子4组，粉煤灰4组，外加剂2组，钢筋8组，结果全部合格。3、监理单位抽检结果3.1监理工序抽检建基面高程10组,30个点；管道安装高程33点；管道安装轴线33点；土方回填332组，1660点；钢筋10组41点；模板10组51点；钢筋及模板高程10组86点；阀件12点，结果全部合格。3.2跟踪检测水泥2组、钢筋3组、砂子2组、石子1组、粉煤灰1组、减水剂2组、白灰土1组、C25混凝土试块3组、C20混凝土试块2组、C15混凝土试块2组、土方回填24组，结果全部合格。3.3平行检测水泥1组、砂子1组、石子1组、外加剂1组、C25混凝土试块1组、C20混凝土试块1组，结果全部合格。六、质量评定本分部工程共92个单元，单元工程质量全部合格，其中优良单元89个,施工单位自评优良率96.7%，经监理单位复核优良率96.7%， 重要隐蔽单元工程及关键部位单元工程1个，优良率为100%，未发生过质量事故和质量缺陷：原材料质量合格， 中间产品质量合格。 七、验收遗留问题及处理意见无八、验收结论该分部工程已按合同文件规定的内容全部完成，工程质量符合合同、设计和规范要求， 验收资料齐全并满足验收要求。验收工作组同意该分部工程通过验收，分部工程质量优良。 九、保留意见 保留意见人签字：附件：1、备查资料目录2、验收遗留问题处理记录 3、验收工作组查成员签字表质量监督机构核备意见 附件2保定市南水北调配套工程水厂以上输水管道工程第一设计单元土建施工第二标段安国市管道安装工程0+0002+000分部工程验收遗留问题处理记录单位工程名称保定市南水北调配套工程水厂以上输水管道工程第一设计单元土建施工第二标段编号BDNP/DY1/S2 分部工程名称安国市管道安装工程0+0002+000编号BDNP/DY1/S2/(AG)F17分部工程验收日期2016年8月4日遗留问题无处理情况无遗留问题处理责任单位无无无无无无无无8
