SolidWorks 装配体及工程图.ppt

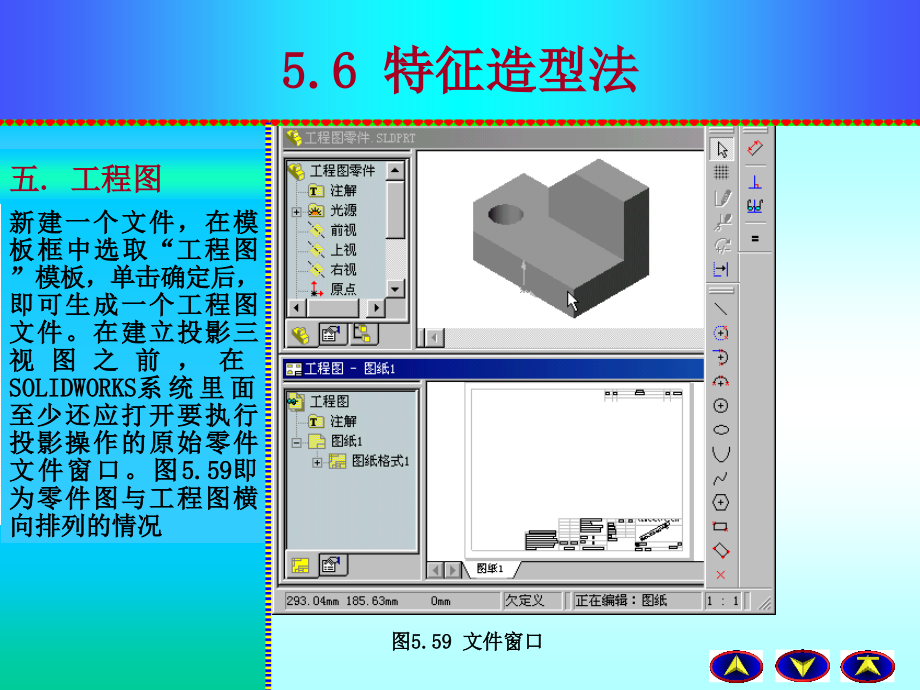

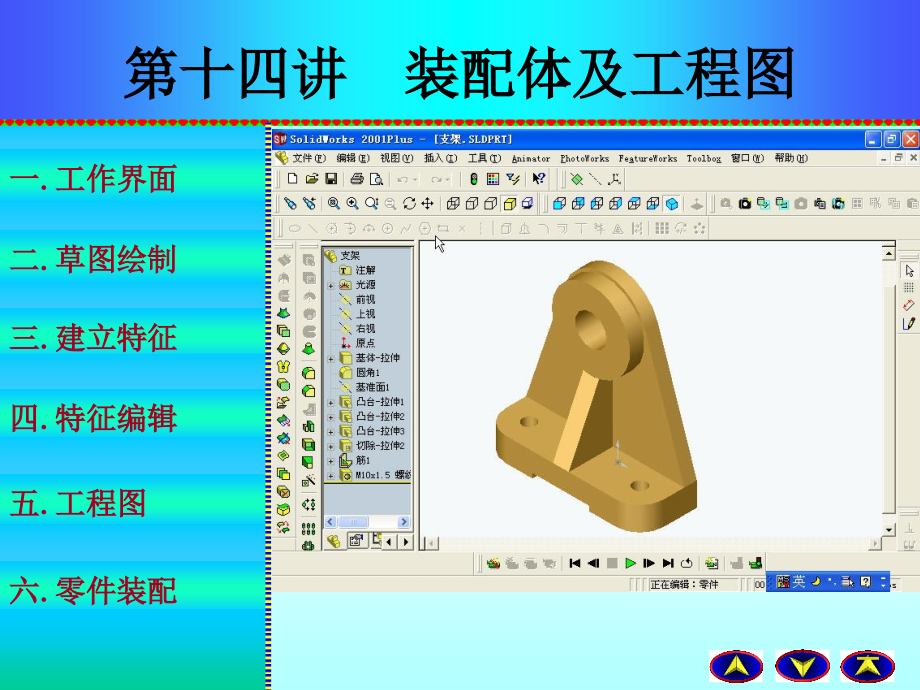

一,.,工作界面,第十四讲 装配体及工程图,二,.,草图绘制,三,.,建立特征,四,.,特征编辑,五,.,工程图,六,.,零件装配,五,.,工程图,5.6,特征造型法,新建一个文件，在模板框中选取“工程图”模板，单击确定后，即可生成一个工程图文件。在建立投影三视图之前，在,SOLIDWORKS,系统里面至少还应打开要执行投影操作的原始零件文件窗口。图,5.59,即为零件图与工程图横向排列的情况,图,5.59,文件窗口,五,.,工程图,5.6,特征造型法,根据零件图及装配图文件，可以建立工程图文件。,SOLIDWORKS,软件提供的工程图功能包括标准三视图、剖面视图、辅助视图、投影视图以及局部放大图等模式。,在,SOLIDWORKS,系统里可以采用手动的方式，直接读取零件的,3D,模型，在工程图文件里逐一建立主视图及其它视图；在大多数情况下，直接使用标准三视图功能，可以较好的提高操作效率。,1,、标准视图,3,、相对视图,2,、命名视图,4,、投影视图,5,、辅助视图,6,、局部视图,五,.,工程图,5.6,特征造型法,根据零件图及装配图文件，可以建立工程图文件。,SOLIDWORKS,软件提供的工程图功能包括标准三视图、剖面视图、辅助视图、投影视图以及局部放大图等模式。,在,SOLIDWORKS,系统里可以采用手动的方式，直接读取零件的,3D,模型，在工程图文件里逐一建立主视图及其它视图；在大多数情况下，直接使用标准三视图功能，可以较好的提高操作效率。,7,、剪裁视图,9,、剖面视图,8,、断开剖视,10,、旋转剖视,11,、尺寸标注,12,、注 释,1.,标准视图,五,.,工程图,单击工程图工具栏上的标准三视图 ，指针会变为 形状，在零件窗口中单击零件的一个面或图形区域中的任何位置，或单击,FeatureManager,设计树中的零件名称，即可在工程图窗口中生成标准三视图：“工程视图,1”,、“工程视图,2”,与“工程视图,3”,。,图,5.60,标准三视图,2.,命名视图,五,.,工程图,单击工程图工具栏上的命名视图 ，,命名视图设计树将,出现，指示选择一模型。指针会变为 形状，选择模型后，指针会变为 形状，在工程图窗口合适位置单击放置视图，命名的视图 设计树将显示一清单，包含所有标准视图的名称，以及当前模型视图和所有自定义视图的名称。选择一个合适的视图定向，单击 完成命名视图的生成。,图,5.61,视图定向,3.,相对视图,五,.,工程图,单击工程图工具栏上的相对视图 ，指针会变为 形状。在模型的某一面上单击，,视图定向,对话框出现，选择一个方向（前视、上视、左视等等），然后单击确定。,选择一个与第一个面垂直的面，指定这个面的方向，然后单击确定。指针会变为 。在工程图窗口中，单击您需要放置视图的位置，即可生成相对视图。,图,5.62,确定视图方向,4.,投影视图,五,.,工程图,单击工程图工具栏上的投影视图 ，指针的形状会变为 ，选择一投影用的视图，指针的形状会变为 ，将指针移动到所选视图的相应一侧，在合适位置单击放置投影视图。投影视图可以放在选定视图的左边、右边、上面或下面。,图,5.63,投影视图的生成,5.,辅助视图,五,.,工程图,单击工程图工具栏上的辅助视图 ，指针的形状变为 ，选取参考边线（不能是水平或竖直的边线，因为这样会生成标准投影视图，参考边线可以是零件的边线、侧影轮廓边线、轴线或所绘制的直线。如果您绘制直线，请先激活相应的工程视图。）移动指针，在合适位置单击放置辅助视图，并在显示的对话框中设置是否显示视图箭头。,图,5.64,辅助视图参数,6.,局部视图,五,.,工程图,局部视图的生成步骤为：激活现有的视图，单击工程图工具栏上的局部视图 ，在激活的视图的合适位置绘制一个圆；移动指针时，视图的预览被显示。当视图位于所需的位置时，单击以放置视图。,局部视图上的注释包括字母标号和比例（如果比例与图纸比例不同）可以在激活的对话框中进行设置。,图,5.66,局部视图参数,图,5.65,局部视图,7.,裁剪视图,五,.,工程图,SOLIDWORKS,可以裁剪任何工程视图。由于没有建立新的视图，裁剪视图可以节省步骤。例如，可以直接裁剪剖面视图。但是不能从裁剪视图生成局部视图。,裁剪视图的过程为：激活现有的视图，使用诸如圆的草图绘制工具绘制闭环轮廓。单击工程图工具栏上的裁剪视图 ，轮廓以外的视图消失。,图,5.67,裁减视图,8.,断开的剖视图,五,.,工程图,相当于工程制图中的局部剖视图。单击工程图工具栏上的断开的剖视图 ，,断开的剖视图,PropertyManager,出现,，指针显示样条曲线工具被激活，系统提示绘制一闭合样条曲线。,在,PropertyManager,中设定断开的剖视图的深度，单击确定。,图,5.68,断开的剖视图,9.,剖面视图,五,.,工程图,激活现有的工程视图，单击工程图工具栏上的剖面视图 ，,剖面视图,PropertyManager,出现，直线工具 被激活。绘制一剖切线，然后在适当位置单击以放置剖面视图。如果剖切线有多条线段组成，视图会与单击剖面视图工具时选择的草图线段对齐。,图,5.69,剖面视图,10.,旋转剖视图,五,.,工程图,旋转剖视图与,剖面视图,相类似，但旋转剖面的剖切线由相交的两条线组成。,激活现有的视图。单击中心线 或 直线，绘制剖切线。剖切线至少应由两条相交的连续线段组成。单击工程图工具栏上的旋转剖视图，,剖面视图特证树,将出现。移动指针，在合适位置单击以放置视图。,图,5.70,旋转剖视图,11.,尺寸标注,五,.,工程图,在工程图文件中，选取某一个视图，使它出现草绿色外框线，从菜单中选取“插入,模型项目”，系统弹出对话框，选中尺寸标注复选框，单击确定后，系统自动在该视图中插入相应的尺寸，如果插尺寸之前没有选择任何视图，系统会同时在三视图中执行尺寸标注操作，标注出全部必要的尺寸。,图,5.71,插入模型项目对话框,图,5.72,插入尺寸,12.,注释,五,.,工程图,注解工具栏用于添加注释及符号到工程图、零件、或装配体文件中。,工具栏中的图标依次为,注释,、,表面粗糙度符号,、,形位公差,、,零件序号,、,基准特征符号,、,焊接符号,、,基准目标,、,插入块,、,模型项目,、,中心符号线,、,孔标注,、,装饰螺纹线,、,成组零件序号,、,多转折引线,、,销钉符号等。,图,5.73,注解工具栏,六,.,零件装配,5.6,特征造型法,应用,SOLIDWORKS,软件可以生成由许多零部件生成的复杂装配体。装配体的零部件可以包括独立的零件和其它装配体,(,称为子装配体,),。对于大多数的操作，两种零部件的行为方式是相同的。零部件被链接到装配体文件,装配体文件的扩展名为,.,sldasm,。,1,、设计方法,(Design Methods),SOLIDWORKS,软件中，可以自下而上设计一个装配体，或自上而下进行设计，或两种方法结合使用。,六,.,零件装配,5.6,特征造型法,2,、添加装配体零部件,当将一个零部件（单个零件或子装配体）放入装配体中时，这个零部件文件会与装配体文件链接。零部件出现在装配体中,但零部件的数据还保持在源零部件文件中。,对零部件文件所进行的任何改变都会更新装配体,。,从菜单插入、零部件,从资源管理器中拖动,从,Feature Palette,窗口中拖动,从一个打开的文件窗口中拖动,从,I E,中拖动超文本链接,在装配体中拖动以增加现有零部件的实例,使用插入、智能扣件来添加螺栓、螺钉、螺母、销钉、以及垫圈。,表,5-4,装配体增加零件方式,六,.,零件装配,5.6,特征造型法,图,5.74,装配用零件模型,图,5.75,未定位的零件模型,2,、添加装配体零部件,使用旋转视图图标 调整观察位置，从不同位置观察两个模型，可以看到它们之间的相互位置并不合适（图,5.75,），此时，软件系统认为第二次插入的零件尚处于“未定位”，必须进一步指定两个零件之间的配合关系，使用配合关系可以精确地定位零部件。,六,.,零件装配,5.6,特征造型法,图,5.76,配合对话框,表,5-5,零件装配图标与配合类型,3,、设置配合关系：,单击装配体工具条中的配合图标 后，出现配合对话框，可以从中设置配合类型以及对齐条件。,角度,平行,同心,对称,重合,垂直,距离,相切,六,.,零件装配,5.6,特征造型法,图,5.77,配合面的选取,3,、设置配合关系,图,5.78,同相对齐同轴心配合类型,六,.,零件装配,5.6,特征造型法,图,5.79,反向对齐重合配合类型,3,、设置配合关系,图,5.78,同相对齐同轴心配合类型,六,.,零件装配,5.6,特征造型法,图,5.79,反向对齐重合配合类型,3,、设置配合关系,图,5.80,最近处距离配合类型,六,.,零件装配,5.6,特征造型法,3,、设置配合关系,表,5-7,常见几何体的有效配合关系,凸轮,凸轮,/,圆柱,-,相切,凸轮,/,基准面,-,相切,凸轮,/,点,-,相切,圆锥,/,圆锥,-,重合、同轴心、距离,圆柱,圆柱,/,凸轮,-,相切,圆柱,/,圆锥,-,同轴心,圆柱,/,圆柱,-,角度、同轴心、距离、平行、垂直、相切,圆柱,/,拉伸,-,角度、平行、垂直、相切,圆柱,/,直线,-,角度、重合、同轴心、距离、平行、垂直、相切,圆柱,/,基准面,-,距离、相切,圆柱,/,点,-,重合、同轴心、距离,圆柱,/,球面,-,同轴心、相切,圆柱,/,圆形边线,-,同轴心、重合,圆柱,/,曲面,-,相切,圆锥,圆锥,/,圆柱,-,同轴心,圆锥,/,直线,-,同轴心,圆锥,/,点,-,同轴心,圆锥,/,球面,-,相切,拉伸,拉伸,/,圆柱,-,角度、平行、垂直、相切,拉伸,/,拉伸,-,角度、平行、垂直,拉伸,/,直线,-,角度、平行、垂直,拉伸,/,基准面,-,相切,拉伸,/,点,-,重合,曲面,曲面,/,圆柱,-,相切,曲面,/,基准面,-,相切,曲面,/,点,-,重合,六,.,零件装配,5.6,特征造型法,4,、爆炸装配体视图：,装配体的爆炸视图可分离其中的零部件以便查看此装配体。,一个爆炸视图包括一个或多个爆炸步骤。每一个爆炸视图是保存在所生成的装配体配置中。每一个配置都可以有一个爆炸视图。,在一个装配图中，单击爆炸视图图标，系统将弹出“爆炸定义”对话框，如果单击自动爆炸，系统会将各个零件组分解炸开，产生一个爆炸视图（图,5.81,）。,图,5.81,爆炸视图的产生,本小节结束,
