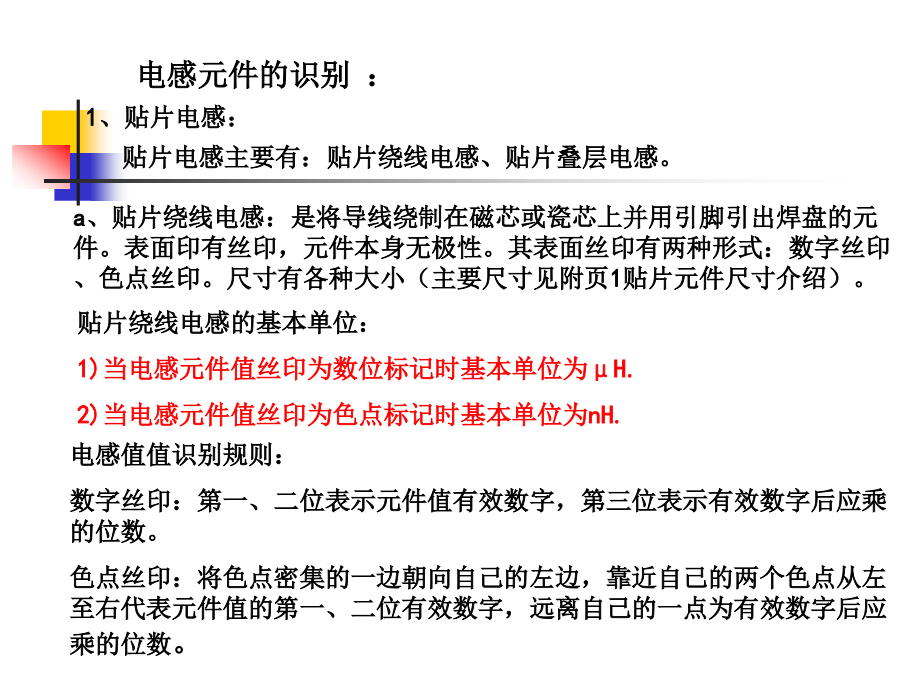

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电感元件的识别：,1,、贴片电感：,贴片电感主要有：贴片绕线电感、贴片叠层电感。,a,、贴片绕线电感：是将导线绕制在磁芯或瓷芯上并用引脚引出焊盘的元件。表面印有丝印，元件本身无极性。其表面丝印有两种形式：数字丝印、色点丝印。尺寸有各种大小（主要尺寸见附页,1,贴片元件尺寸介绍）。,贴片绕线电感的基本单位：,1),当电感元件值丝印为数位标记时基本单位为,H.,2),当电感元件值丝印为色点标记时基本单位为,nH.,电感值值识别规则：,数字丝印：第一、二位表示元件值有效数字，第三位表示有效数字后应乘的位数。,色点丝印：将色点密集的一边朝向自己的左边，靠近自己的两个色点从左至右代表元件值的第一、二位有效数字，远离自己的一点为有效数字后应乘的位数,。,贴片电感实例：,元件值读取的例子：,图一中电感的丝印为,100,，读取其元件值：第一、二位,10 X,第三位,0,10X1,10H;,图二中电感的丝印为红红红，读取元件值：第一、二位,22 X,第三位,2,22X100,2200nH=2.2H,图一,图二,贴片叠层电感,贴片叠层电感,:,外观上与贴片电容,的区别很小,区分的方法是贴片电,容有多种颜色其中有褐色、灰色、,紫色等，而贴片电感只有黑色一,种。基本单位：,nH,.,2,、手插电感：,a,、空心线圈：用圆轴模具将导线在,上面绕制成线圈，然后固定、脱模,形成的电感元件。,电感量因设计的圈数和线圈的直,径不同而不同。,手插电感主要有：空心线圈、铁心线圈、磁芯电感、滤波电感、滤波器、浪涌吸收器等,b,、铁心线圈：将导线在一定直径的,铁心上面绕制成线圈，并且与铁心,固定在一起形成的电感元件。,电感量因设计的圈数、线圈和铁,心的直径不同而不同，并且在设计,上也与铁心的导磁性能有关。,c,、磁芯电感：将导线在一定尺寸,要求的环形磁芯上面绕制成线圈，,并且与磁心固定在一起形成的电,感元件。,电感量因设计的圈数、线圈和,磁芯的尺寸不同而不同，并且在,设计上也与磁心的导磁性能有关。,d,、滤波器：是将两个完全相同,的线圈绕制在同一个磁芯上，并,利用电感和磁芯的本身频率特性,对信号中不同频率的杂波进行滤,除的元件。它的最大优点是在滤,除杂波的同时能有效的将信号中,无用的直流信号完全隔离。,e,、滤波电感：将线圈绕制在特殊,的磁环上利用线圈和磁芯的频率特,性滤除特殊频率的无用杂波。,此类电感磁芯的特殊在于很多都,不是单孔。而是有两个或两个以上,的孔，因为这个区别因此它与磁芯,电感有区别和不同。,f,、浪涌吸收器：这是一类特殊的电,感元件其加工方法与其他电感完全,不同。它具有特殊的滤波特性，它,能将电路中产生的脉冲谐波吸收和,滤除。,因为电路中存在变压器等耦合型,的元件，在电源开启和关闭的时候,会产生脉冲型的有害谐波，并且此,谐波产生时会有如波浪一个接一个,的产生，波形有如浪涌，所以这种,元件被称为浪涌吸收器。,
