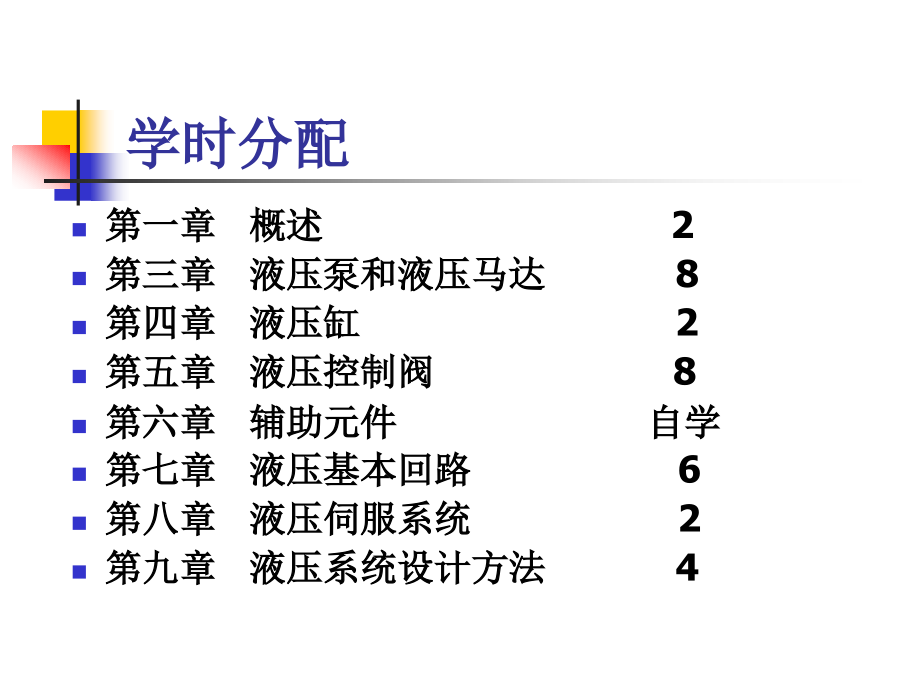

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,液压传动,FLUID POWER,工程学院,学时分配,第一章 概述,2,第三章 液压泵和液压马达,8,第四章 液压缸,2,第五章 液压控制阀,8,第六章 辅助元件 自学,第七章 液压基本回路,6,第八章 液压伺服系统,2,第九章 液压系统设计方法,4,成绩分配和纪律,平时作业、测验、实验,30%,期末考试,70%,液压传动课程地位,液压传动被喻为工业的“肌肉”。,是一门技术基础课，该课虽属技术基础，但又具有专业课的特点，可直接应用于生产，解决许多工程实际问题。,随着液压技术的迅猛发展，已经应用到各行各业当中。,液压传动简介（视频）,农业机械与液压传动（视频）,农具的液压折叠（视频）,喷雾机（幅宽,45,米）,联合收割机,叉车,挖掘机,注塑机,液压机械手,第一章 液压传动概述,17,世纪中叶,帕斯卡提出静压传动原理,1795,年,英国,第一台水压机,19,世纪末,德国制造液压龙门刨床,美国,六角车床和液压磨床,未普及,20,世纪,30,年代,较稳定的液压元件,应用于机床,第二次世界大战,飞机、坦克、军舰和大炮,二战后,发展迅速,机器组成,动力机构,传动机构,工作机构,液压传动的意义,传动形式的不同，传动机构分为：,机械传动,电力传动,气体传动,液体传动,液压传动：利用,压力能,来传递能量,液力传动：利用,动能,来传递能量。,例如：液力耦合器。,液压传动工作原理,以,液压千斤顶为例：,原动机,液压泵,液压阀,机械能,液压缸,或马达,液压能,液压能,工作,机构,机械能,油箱,动力元件,控制元件,执行元件,辅助元件,液压系统组成：动力元件、控制元件、执行元件和辅助元件,磨床液压系统,动画演示,液压系统的图形符号,包括两种：,1,、半结构式的工作原理图。,优点：直观性强，容易理解。,缺点：难于绘制。,2,、图形符号：表示元件的功能，而不表示元件的具体结构和参数；反映各元件在油路连接上的相互关系，不反映其空间安装位置；只反映静止位置或初始位置的工作状态，不反映其过渡过程。,液压传动的优点,1.,无级变速,2.,能容量大,3.,运转平稳,4.,安全性好,5.,便于高度自动化,6.,标准化、系列化、通用化,7.,便于安装布置、直线往复运动,8.,体积小、质量轻,：,传动比可达,2000,：,1,：,同功率液压马达重为电动机的,1/6,：,在,1r/min,稳定工作,：,过载保护,液压传动缺点,1.,不能保证严格的传动比,2.,对温度变化较为敏感,3.,两次能量损失大,4.,液压元件价格高,5.,故障难以排除,优缺点顺口溜,优点,:,功率大来重量轻，大力大矩显威风；,运动平稳响应快，无机调速显神通；,操纵简单自动化，过载保护它更行；,元件标准系列化，散热润滑也出名。,缺点,:,难保严格传动比,液压不宜远距离,;,元件精度要求高,温度影响需注意,;,信号传递不如电,液压介质很娇气,;,总的效率比较低,找到故障较费力。,液压传动的工作介质,液压系统对工作介质的要求：,1,、,有适当的粘度和良好的粘温特性,粘度是选择工作介质的首要因素。,粘度高，阻力增加，温升快，泵的自吸能力下降，压力和功率损失大。,粘度过低，泄漏大，油膜支承能力下降，产生摩擦。,液压油的选择：在高温高压下，使用高牌号液压油；低温时或泵的吸入条件不好时，使用低牌号液压油。,液压系统对工作介质的要求：,2,、氧化安定性和剪切安定性好,3,、抗乳化性、抗泡沫性好,4,、闪点、燃点要高，能防火、防爆。,5,、有良好的润滑性和防腐蚀性，不腐蚀金属和密,封件。,6,、对人体无害，成本低。,液压介质的种类,1,、石油基液压油,L-HL,液压油（普通）,L-HM,液压油（抗磨）,L-HG,液压油（导轨）,L-HV,液压油（低温）,其他专用液压油,2,、难燃液压油,合成型抗燃工作液,油水乳化型抗燃工作液,高水基型抗燃工作液,举例说明各字母的含义,L-HL-46,说明：,L,代表润滑剂类（,lubricant,）,H,代表液压油（,hydraulics oil,）,L,代表防锈、抗氧化型,46,代表运动粘度,
